Vacío y soplantes BECKER para energía y baterías
Vacío para etapas de fabricación de baterías y aire para pilas de combustible estacionarias. Diferencia manipulación, evacuación y suministro de aire antes de elegir equipo.
Made in GermanySelección por proceso · Equipos y repuestos originales
Ampliar imagen FICHA DE APLICACIÓN · ENERGÍA Y BATERÍAS
Tres datos para definir tu equipo
Etapa de fabricación
Identifica si el equipo manipula electrodos, evacúa una cámara o interviene en desgasificación. No todas las etapas comparten requisitos.
Fluido y temperatura
Aporta composición del gas y presencia de vapores. El tratamiento de estos y la compatibilidad deben definirse en la especificación.
Registro de ciclo
Incluye volumen, presión objetivo y tiempo disponible. Para suministro de aire, aporta la demanda y la contrapresión previstas.
Procesos distintos para una nueva industria energética
01 / CUATRO FUNCIONES DIFERENTES
Fabricar y alimentar
Con la solución adecuada
En energía conviven operaciones de agarre, evacuación, desgasificación y suministro de aire. Definir la función evita comparar equipos que responden a necesidades distintas.
Manipulación de electrodos
El vacío se utiliza para manipular láminas de electrodos durante la fabricación de baterías. En la consulta, identifica el material, su formato y el sistema de agarre.
También necesitamos saber cuántas tomas trabajan al mismo tiempo y qué secuencia exige la máquina.
Evacuación en el llenado
BECKER contempla la evacuación de baterías en procesos de llenado. Para estudiar el suministro, prepara el volumen a evacuar y la secuencia de presión y tiempo.
Incluye los requisitos del fabricante de la línea y la información sobre los gases o vapores presentes.
Desgasificación del electrolito
La desgasificación mediante vacío es otra aplicación identificada por BECKER. No debe confundirse con el sistema de manipulación de componentes.
La revisión técnica debe partir de la composición del fluido, su ficha de seguridad y las condiciones de aspiración.
Aire para pilas de combustible
Las soplantes pueden aportar aire al cátodo y al quemador de pilas de combustible estacionarias. La necesidad de aire se define para el sistema concreto.
Indica caudal, presión de entrega, temperatura y requisitos de regulación e integración.
INGENIERÍA DE APLICACIÓN
De la lámina a la celda
Cada etapa tiene su exigencia
El vacío interviene en diferentes etapas de la fabricación de baterías. Puede ayudar a manipular electrodos, evacuar volúmenes o retirar gases de un líquido. Por otra parte, las soplantes suministran aire a aplicaciones de pilas de combustible estacionarias. Estas funciones no comparten necesariamente la misma tecnología. El proyecto debe separar la manipulación en ambiente limpio de los circuitos que pueden aspirar vapores, y definir por otro lado el suministro de aire de proceso.
Manipulación de láminas de electrodos
Una lámina delgada requiere una herramienta que reparta la toma y limite deformaciones. El vacío disponible debe corresponder con la superficie, el material y la secuencia de movimiento. Una presión más baja no siempre mejora la operación: la calidad de la toma depende también del apoyo y de la geometría del útil.
Al preparar la consulta, indica dimensiones, permeabilidad y ritmo de transferencia. Añade la tolerancia de posicionamiento que exige el integrador y los requisitos de limpieza del entorno. La selección de paletas en seco u otra solución se relaciona con la demanda del cabezal. La validación de la herramienta y del producto manipulado corresponde al proceso completo.
Evacuación antes y durante el llenado
La evacuación reduce la presión del volumen definido por la máquina. En un proceso de llenado, la secuencia puede incluir varias etapas de presión y reposo. Para estudiar el equipo interesa conocer el perfil completo, no solo la presión más baja. El volumen útil, la conductancia de las conexiones y el gas aspirado condicionan el tiempo de respuesta.
La información del líquido procesado resulta esencial cuando pueden llegar vapores al sistema. Una ficha de caudal y vacío final no confirma compatibilidad química. El diseño incorpora, cuando corresponde, separación, condensación u otras medidas determinadas por el integrador y por las condiciones admisibles de la bomba.
Desgasificar el electrolito
La desgasificación busca retirar gases presentes en el líquido bajo unas condiciones de presión y temperatura definidas. El comportamiento depende de la composición, la cantidad de producto y el modo de operación. El volumen del recipiente no describe por sí solo la carga de gas que debe gestionar la instalación.
Para una consulta técnica, facilita la ficha del fluido, la temperatura, la presión objetivo y el caudal o tamaño del lote. Indica si el proceso es continuo o por cargas. La propuesta debe considerar qué llega realmente a la aspiración y cómo se protege la bomba, sin trasladar a todos los electrolitos una solución que funciona con uno de ellos.
Limpieza del proceso y tratamiento de vapores
La ausencia de aceite en una cámara de compresión describe una característica de la tecnología. No equivale, por sí sola, a una clasificación de sala limpia ni a la compatibilidad con un vapor determinado. También importan las emisiones del conjunto, el escape, los materiales y la gestión de partículas.
En equipos lubricados, la separación de aceite y los consumibles pertenecen al mantenimiento previsto por el fabricante. En cualquier tecnología, las condiciones de aspiración deben estar dentro de sus límites. Al comparar alternativas, utiliza la misma descripción del gas y del proceso para que la evaluación técnica sea coherente.
Aire para pilas de combustible estacionarias
El suministro de aire cumple una función diferente de la evacuación de una batería. La soplante se selecciona con el caudal y la presión necesarios en el circuito al que sirve, además del rango de regulación. El sistema puede tener demandas variables y condiciones de entrada que cambian con el entorno.
Conviene identificar expresamente si la consulta corresponde al aire de cátodo o a otro circuito, como el aire de un quemador en una instalación estacionaria. El esquema y la especificación del integrador permiten evitar confusiones con circuitos de combustible. La selección de una soplante de aire no autoriza su uso con cualquier mezcla gaseosa.
Control y repetibilidad de la línea
La producción necesita comparar ciclos equivalentes y detectar desviaciones antes de que se conviertan en rechazos. Registrar presión, tiempo y temperatura permite construir una referencia de funcionamiento. El motor puede estar encendido mientras una válvula o un filtro impiden que la condición útil llegue al proceso.
La comunicación con la línea, las señales disponibles y las secuencias de parada se definen durante la integración. También se prevé qué datos quedan registrados tras una intervención. Exportvacio puede estudiar el equipo BECKER requerido cuando están identificadas la función y las condiciones que debe mantener.
EL PROCESO EN IMÁGENES
Geometrías distintas, procesos distintos
Las celdas cilíndricas, prismáticas y de bolsa no obligan por sí solas a utilizar un modelo concreto de bomba. El diseño de fabricación define los volúmenes, las herramientas y las secuencias. Identificar el formato es un primer paso para entender el proyecto; la selección se completa con los datos del proceso.
La fotografía muestra celdas de ion litio como contexto de la aplicación. No representa una línea de fabricación suministrada por Exportvacio ni acredita que esas celdas se hayan producido con un equipo BECKER.
02 / FAMILIAS BECKER
Elige por función
No por apariencia
Entre las familias indicadas por BECKER para esta industria se encuentran las bombas de paletas, sin aceite y lubricadas, y los compresores de canal lateral. La versión se verifica con las condiciones reales del proceso.
Paletas en seco
Una tecnología para valorar dentro de los requisitos de vacío de la estación. En una sustitución, compara el modelo completo, la curva y la ejecución, no solo la potencia nominal.
Explorar paletas sin aceite →Paletas lubricadas
Se estudian cuando la aplicación y el vacío requerido lo justifican. Es importante aportar los datos del gas, los vapores y la configuración de protección prevista antes de seleccionar.
Explorar paletas con aceite →Soplantes de canal lateral
Para el suministro de aire, reúne la presión y el caudal de cada régimen de funcionamiento. Documenta también cómo se solicita y controla ese aire desde la instalación.
Explorar canal lateral →Delimitamos el alcance: suministrar aire a una pila de combustible no equivale a bombear hidrógeno. Tampoco implica compatibilidad automática con oxígeno puro, electrolitos o vapores inflamables. La ejecución debe revisarse expresamente.
FABRICACIÓN DE BATERÍAS Y AIRE DE PROCESO
Tecnologías distintas
para cada etapa energética
Manipular una lámina, evacuar una cámara y alimentar de aire una pila de combustible no son la misma aplicación. Estos equipos representan rutas de selección diferentes, no alternativas intercambiables.
Datos de catálogo a 50 Hz
Ampliar equipo ↗MANIPULACIÓN · VACÍO EN SECO
VT 4.40
Referencia para estudiar circuitos de sujeción y manipulación en los que el aire aspirado sea compatible con una bomba seca. La herramienta, el material y el tiempo de respuesta son parte de la selección.
- Caudal de catálogo
- 40 m³/h
- Vacío final de catálogo
- 150 mbar abs.
- Potencia indicada
- 1,25 kW
- Principio
- Paletas en seco
Ampliar equipo ↗EVACUACIÓN · PALETAS LUBRICADAS
U 5.101
Ejemplo de la serie U para analizar una etapa de evacuación. La posible presencia de electrolitos, disolventes o vapores exige comprobar compatibilidad y protección antes de asignar una versión.
- Caudal de catálogo
- 100 m³/h
- Vacío final de catálogo
- ≤0,1 mbar abs.
- Potencia indicada
- 2,2 kW
- Compresión
- Lubricada con aceite
Ampliar equipo ↗CANAL LATERAL · SUMINISTRO DE AIRE
Familia SV
BECKER documenta la serie SV para aportar aire a pilas de combustible. La SV 300/1 se muestra como imagen de esta tecnología; no como un modelo ya dimensionado para cualquier pila.
- Función a estudiar
- Aire de proceso
- Selección
- Caudal y contrapresión
- Modelo de la imagen
- SV 300/1
- Configuración
- Según la instalación
Datos de catálogo: VT 4.40 y U 5.101. Caudal máximo y presión final no se alcanzan simultáneamente. La aplicación SV descrita corresponde al lado de aire: no implica autorización para bombear hidrógeno u oxígeno puro con una versión estándar.
EL PROCESO DEFINE LA TECNOLOGÍA
Vacío para fabricar
Aire para alimentar el proceso
En baterías, la consulta puede referirse a manipular electrodos, evacuar durante el llenado o desgasificar un fluido. En una pila de combustible estacionaria, puede referirse al suministro de aire al cátodo o al quemador del reformador.
La primera pregunta es qué fluido llega realmente al equipo. A partir de ahí se decide qué familia estudiar, qué separación necesita el circuito y qué requisitos debe cumplir la versión seleccionada.
BATERÍAS · FUNCIONES DE VACÍO
De la lámina a la celda
sin confundir los circuitos
Este recorrido reúne funciones posibles en fabricación de baterías. No representa una receta de producción ni la secuencia obligatoria de una química de celda.
- 01
Manipular electrodos
La toma de láminas requiere una herramienta apropiada y un vacío compatible con su superficie. Se evalúan deformación, fugas y repetibilidad del movimiento.
- 02
Evacuar el volumen
El volumen útil, la presión objetivo y la duración del ciclo definen el estudio. También cuentan conductancias, juntas, válvulas y entradas de gas al sistema.
- 03
Gestionar los vapores
Una etapa vinculada al llenado puede presentar un gas muy distinto del aire limpio. Deben identificarse su composición y la protección necesaria antes de seleccionar el equipo.
- 04
Verificar la respuesta
Registrar presión y tiempo permite detectar cambios de comportamiento. La aceptación del proceso pertenece al fabricante de la instalación y a sus controles de calidad.
La bomba no aspira un nombre de industria
Decir «baterías» no identifica el gas de proceso. Para una selección útil se necesita saber si el equipo ve aire seco, humedad, vapores de un disolvente u otra mezcla. La ficha de seguridad del fluido ayuda a evaluar materiales, aceite, sellado y medidas de protección.
Temperatura y condensación
Las temperaturas de proceso y de aspiración influyen en el estado del fluido. Si existe riesgo de arrastre de líquido, debe estudiarse una separación adecuada. Una válvula de lastre de gas no debe interpretarse como permiso para aspirar cualquier vapor o líquido.
Caudal útil frente a presión final
El valor de vacío final indica un límite de catálogo, no cuánto tarda una cámara en alcanzarlo. Para estudiar la evacuación se considera el caudal efectivo a lo largo de la curva y la resistencia de la conexión entre la cámara y la bomba.
Integración en una línea de producción
Un sistema con varias cámaras debe estudiar qué ciclos coinciden y cómo se aísla cada estación. También hay que definir accesos de mantenimiento, ventilación, disponibilidad de repuestos y recuperación tras una parada, sin prometer continuidad por el mero número de bombas.
EJEMPLOS ORIENTATIVOS
Entender la demanda
antes de elegir potencia
Los siguientes ejemplos son didácticos. No son instalaciones de clientes, diseños de producción ni garantías de capacidad.
Una lámina se deforma al tomarla
El problema puede estar en la herramienta o en la distribución de la succión. Aumentar la potencia de la bomba no resuelve por sí solo una superficie de contacto inadecuada.
Qué aportar: dimensiones y características de la lámina, geometría de la pinza y registro del ciclo. La prueba de manipulación debe realizarse con la pieza y el movimiento reales.
Comparar dos volúmenes de cámara
En un modelo ideal con el mismo caudal efectivo y la misma relación de presiones, duplicar el volumen duplica el tiempo. En la instalación real también pueden cambiar las válvulas y la tubería.
Qué aportar: volumen evacuado, presiones absolutas, curva de la bomba y registro de presión frente al tiempo. La herramienta inferior permite explorar solo la relación ideal.
Una pila necesita más aire
La selección de la soplante depende del caudal a la contrapresión real y del margen operativo autorizado. El circuito de aire no debe confundirse con el del combustible.
Qué aportar: curva de demanda de aire, pérdidas de filtración, temperatura y requisitos de control. La versión final se valida con el integrador de la pila.
La cámara duplica su volumen útil
Si un modelo ideal mantuviera el mismo caudal efectivo constante y las mismas presiones inicial y final, duplicar el volumen duplicaría el tiempo calculado de evacuación. En una instalación real hay que añadir la evolución del caudal, las restricciones de paso y la carga de gas del proceso.
Por eso, ampliar una cámara no se resuelve únicamente leyendo la potencia de la bomba. Se revisa la curva, el diámetro de las conexiones, el tiempo objetivo y la posible entrada de vapores. La herramienta de cálculo de esta página permite explorar la relación ideal; la selección definitiva necesita las condiciones reales de la máquina.
DOCUMENTOS PARA INGENIERÍA Y MANTENIMIENTO
De la referencia
a la ficha original
Documentación vinculada a las tecnologías mostradas. La compatibilidad con el proceso y la versión de motor se confirman antes del suministro.
Los datos SI de esta página se contrastan con BECKER International. Las fichas USA pueden mostrar otras unidades y configuraciones: comprueba siempre el código completo. Fuente sectorial del fabricante.
CUIDADO DEL EQUIPO Y DEL PROCESO
Datos antes de intervenir
Continuidad con criterio técnico
Definir el circuito
Separa manipulación, evacuación, desgasificación y aire. Identifica las válvulas de aislamiento y los puntos de medida. Este esquema evita que una intervención en un servicio se interprete como una solución para todas las etapas de la fabricación.
Registrar el fluido
Conserva la información actual del gas o líquido procesado y de sus condiciones de temperatura. Un cambio de formulación puede exigir revisar la compatibilidad del sistema. La referencia de bomba se analiza junto con el tratamiento del flujo de entrada.
Identificar consumibles
La selección de aceite, filtros, juntas o paletas se realiza por modelo y ejecución. La fotografía de un lubricante no es una recomendación universal de uso. El manual y la documentación aplicable determinan la referencia y el procedimiento.
Comparar ciclos
Después de una actuación, contrasta la evolución de presión y tiempo con una referencia de producción equivalente. Documenta también cambios de formato, temperatura y carga. Un registro claro ayuda a interpretar la siguiente desviación sin sustituir componentes por ensayo y error.
TECNOLOGÍA Y SERVICIO

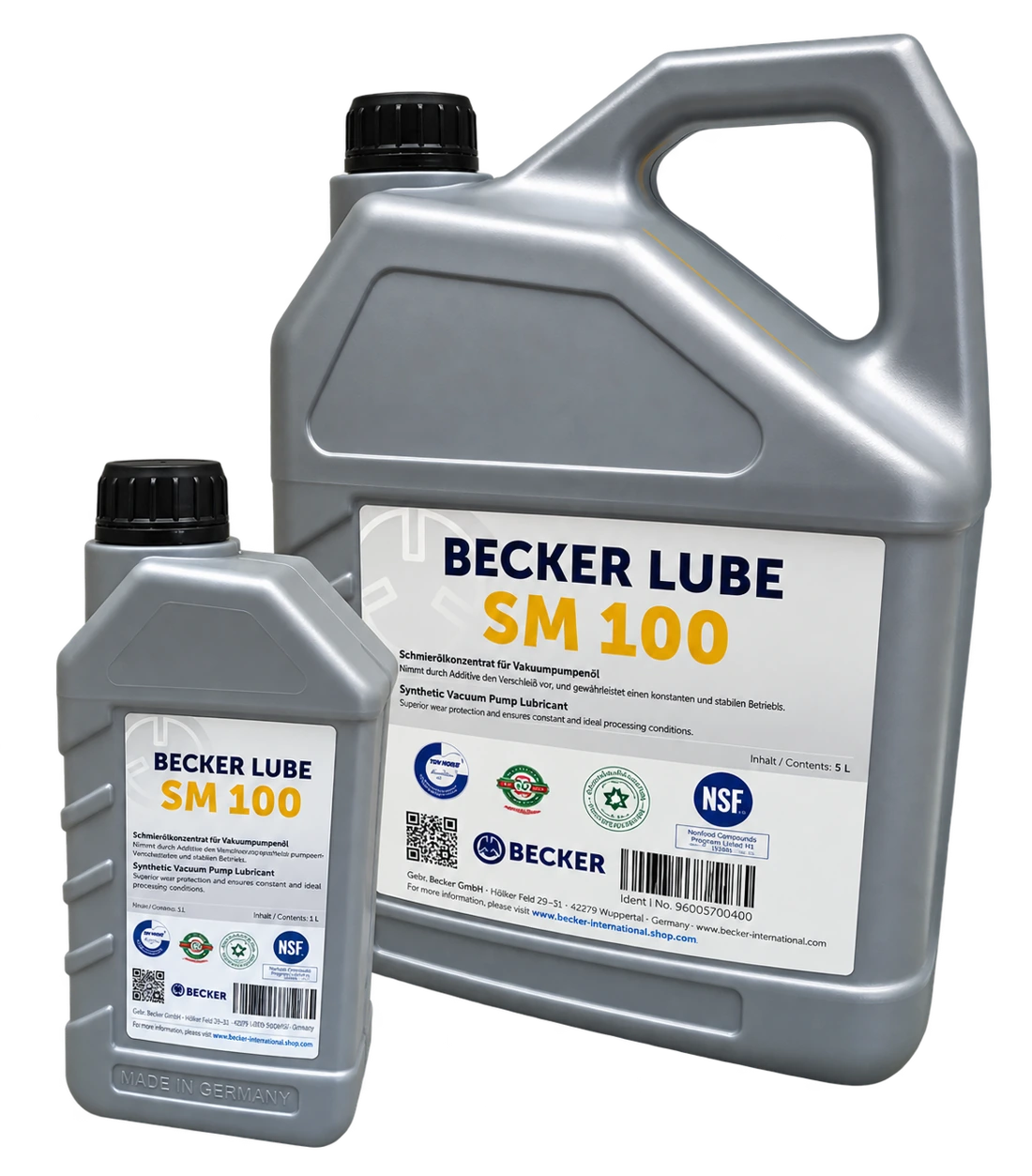

Consumibles identificados para cada versión
El mantenimiento de una bomba lubricada requiere el aceite y los elementos indicados para el equipo instalado. La temperatura, el servicio y los gases aspirados condicionan la revisión. Conservar la referencia exacta facilita preparar los consumibles antes de una parada.
Envía la placa, el número de serie y la identificación del aceite utilizado. La imagen muestra lubricantes BECKER; la compatibilidad se confirma con el manual y con las condiciones de tu aplicación.
TECNOLOGÍA Y SERVICIO

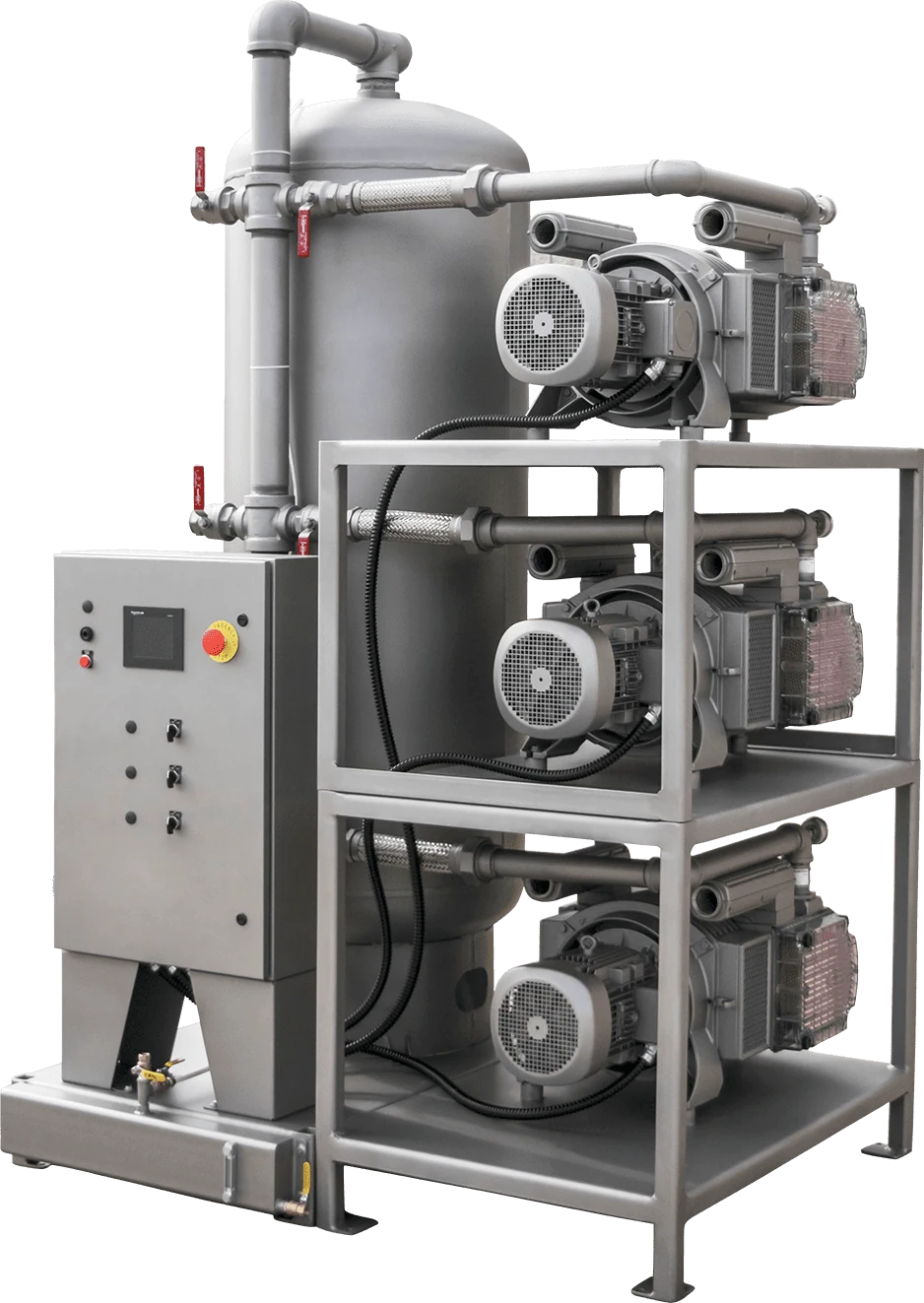

Pensar también en la distribución
Un sistema con varias unidades puede responder a necesidades de distribución, regulación o continuidad. Su diseño se estudia con la simultaneidad y con la separación de los procesos. No conviene unir automáticamente servicios que aspiran gases de composición distinta.
La imagen ilustra un sistema BECKER. La arquitectura concreta, el número de bombas y las funciones de reserva se definen para el proyecto; no constituyen una configuración recomendada para todas las líneas de baterías.
EL PROCESO EN IMÁGENES
Almacenamiento estacionario
El sector energético agrupa tecnologías de batería distintas. Las unidades estacionarias de plomo ácido de la imagen no tienen la misma química ni el mismo proceso de fabricación que las celdas de ion litio. Esta diferencia es relevante cuando se describen líquidos, vapores y condiciones de uso.
Una consulta bien planteada identifica la tecnología y la operación concreta. Evita utilizar la palabra batería como si definiera una única aplicación de vacío. Cada etapa se relaciona con sus condiciones y con la documentación del equipo.
03 / PREPARAR UNA ESPECIFICACIÓN
Tu instalación
Sin datos supuestos
Si dispones de una especificación del integrador, envíala junto al diagrama de proceso. Para un equipo instalado, la placa y el número de serie permiten empezar por la identificación correcta.
Exportvacio concreta en la propuesta el alcance del suministro, los accesorios y el destino. No es necesario decidir una referencia antes de describir la necesidad.
Manipulación, llenado, desgasificación o suministro de aire.
Caudal, presión, volumen útil y tiempo de ciclo cuando proceda.
Gas, temperatura, vapores, ficha de seguridad y protección prevista.
Tensión, frecuencia, regulación, comunicaciones y país de destino.
04 / DECISIONES BIEN FUNDADAS
Preguntas clave
Para avanzar
¿Sirve el mismo equipo para electrodos y electrolito?
No debe darse por hecho. El agarre de una lámina y la desgasificación de un fluido tienen requisitos distintos. Describe cada función por separado para estudiar la tecnología y su configuración.
¿Se puede elegir la bomba solo por el vacío final?
La consulta necesita más información. Añade el caudal de trabajo, los tiempos de ciclo, los gases presentes y las condiciones de la instalación. El vacío final de catálogo no define por sí solo la solución.
¿Suministrar aire equivale a trabajar con hidrógeno?
No. Son servicios diferentes. Esta página aborda las aplicaciones que BECKER describe para la industria de la energía. Cualquier gas distinto del aire debe identificarse y validarse para la ejecución propuesta.
¿Qué necesitáis para cotizar un repuesto?
Modelo completo, número de serie, fotografía de la placa y referencia de la pieza si la conoces. Añade el país de entrega para concretar la oferta comercial y el transporte.
¿La misma bomba puede manipular electrodos y desgasificar electrolito?
No debe suponerse. La manipulación puede aspirar principalmente aire, mientras que la desgasificación puede aportar vapores con otras exigencias. Ambas funciones se estudian por separado, con su nivel de vacío, caudal, composición y tratamiento de entrada.
¿La fotografía de una batería permite elegir la bomba?
No. Permite reconocer el formato, pero faltan los volúmenes conectados, el ciclo, la presión objetivo y el gas aspirado. Para una máquina existente, añade placa y esquema. Para un proyecto nuevo, aporta la especificación de proceso disponible.
¿Por qué hay fichas a 50 y 60 Hz?
La frecuencia y la ejecución del motor pueden cambiar las prestaciones y las condiciones eléctricas. Comprueba la ficha correspondiente al equipo que se suministrará en el país de instalación. Los valores máximos no sustituyen la curva en el punto de trabajo.
