Vacío BECKER para electrónica y montaje de PCB
El vacío toma componentes, mantiene placas en posición y evacua cámaras de proceso. El aire también puede ayudar a retirar humedad superficial en estaciones preparadas para ello.
Industria electrónica
Precisión desde la toma hasta el acabado
Definimos primero si el circuito toma componentes, sujeta una placa, sopla o evacua. Después se contrastan presión, caudal, limpieza y cadencia con la ejecución BECKER correspondiente.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Recorre 28 aspectos de manipulación, cámaras y servicios de vacío para electrónica, con un dibujo específico en cada explicación.
Manipulación y ensayo de componentes

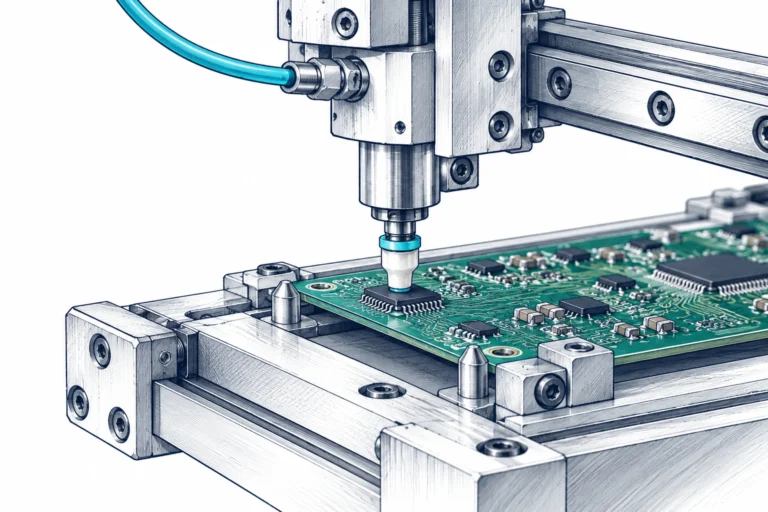

Colocar componentes SMT
El cabezal toma el componente mediante una boquilla de vacío y lo libera sobre la placa. Tamaño, masa y superficie de contacto influyen en la captación. El ciclo puede ser muy breve, por lo que importan volumen de línea y respuesta de válvula. La presión estática no sustituye una medición durante la secuencia de montaje.
El montaje superficial coloca componentes sobre la PCB mediante boquillas de vacío. El ciclo incluye toma, traslado, colocación y liberación. Se comprueban presión en la boquilla, tiempo hasta la confirmación y cabezales simultáneos.
Caso práctico: Un componente pequeño no confirma agarre
Revisa boquilla, centrado, superficie de contacto y tiempo entre apoyo y movimiento. La lectura general de la línea puede ocultar una fuga en una toma pequeña. Conserva referencias del componente y del útil para distinguir una tolerancia de pieza, una obstrucción o una temporización insuficiente de la estación.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Sujetar durante el ensayo
Un útil puede utilizar vacío para mantener una pieza estable en una estación de prueba. El área sellada debe ser compatible con la geometría y evitar deformaciones. Identifica los contactos eléctricos y las zonas de apoyo. Los requisitos de limpieza y protección electrostática pertenecen al diseño completo de la estación.
El vacío fija el componente dejando acceso a contactos, inspección y descarga. Se respetan geometría y fragilidad. Esta manipulación no demuestra compatibilidad con procesos especializados de fabricación de semiconductores que exijan alto vacío u otros gases.
Caso práctico: Varias estaciones empiezan a fallar juntas
Relaciona las incidencias con la simultaneidad de tomas y con elementos comunes de la red. Comprueba filtración, regulación y cambios recientes del programa. Si la desviación afecta solo una estación, revisa primero su recorrido; si aparece en todas, amplía la investigación hacia el suministro compartido y sus condiciones de trabajo.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Apoyar placas sin deformarlas
Los componentes y perforaciones reducen el área disponible para sellar un útil. Distribuye apoyos según la geometría y comprueba la rigidez de la placa. La diferencia de presión puede generar una fuerza importante incluso sobre piezas ligeras. La validación debe considerar deformación, posición y acceso a los puntos de trabajo.
El tamaño exterior de la placa puede diferir del área efectiva de aspiración. Perforaciones, zonas abiertas, cambios de formato y juntas alteran el sellado. Una depresión mayor no corrige un apoyo insuficiente ni demuestra que la PCB resista la carga.
Caso práctico: El problema aparece después de cambiar la placa
Compara apoyo, rigidez, orificios y zonas que quedan abiertas en el útil. No aumentes automáticamente el vacío para corregir una deformación: el soporte mecánico y la distribución de contacto forman parte de la solución. La verificación debe observar tanto la retención como el estado de la placa durante la operación.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.
Manipular paneles de vidrio para electrónica
El vacío puede intervenir en el movimiento de paneles o sustratos de vidrio utilizados en equipos electrónicos. La distribución de apoyos, el acabado y la aceleración condicionan el agarre. Identifica las zonas donde se admite contacto y verifica el útil con el tamaño y espesor reales del panel.

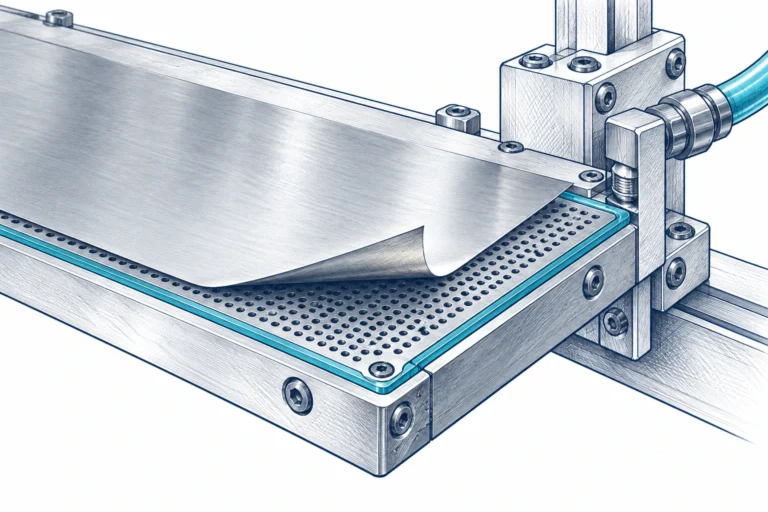

Apoyar láminas y sustratos flexibles
Una lámina delgada puede deformarse entre apoyos o descubrir perforaciones de aspiración. Describe la planitud requerida y las zonas que quedan abiertas al cambiar de formato. La sujeción debe estudiarse con la pieza completa, incluyendo su flexibilidad y las referencias mecánicas del útil.
Soplado, captación y acondicionado
Soplar mediante cuchilla de aire
Una cuchilla distribuye aire sobre una anchura definida para retirar gotas o acondicionar una superficie. La separación, el ángulo y la velocidad de la placa condicionan el efecto. Verifica limpieza del aire y requisitos ESD de la estación. Un chorro más fuerte no garantiza un proceso mejor y puede desplazar piezas delicadas.
El soplado aporta aire a presión; el vacío genera aspiración. En secado superficial de PCB se especifican caudal, presión, temperatura y calidad del aire en la cuchilla, además del número de puntos activos.
Captar humos en el origen
La captación próxima al punto de generación ayuda a conducir los contaminantes hacia un tratamiento adecuado. El gas no debe llegar al generador sin comprobar temperatura, composición y filtración. La aspiración para humos cumple una función distinta del vacío de sujeción y debe dimensionarse con sus propios caudales y pérdidas.
La aspiración capta el efluente de soldadura o de determinados procesos láser. El sistema combina captación, conductos, separación, filtración y descarga según contaminante, caudal y pérdida de carga. Las partículas y los gases requieren tratamientos diferentes.

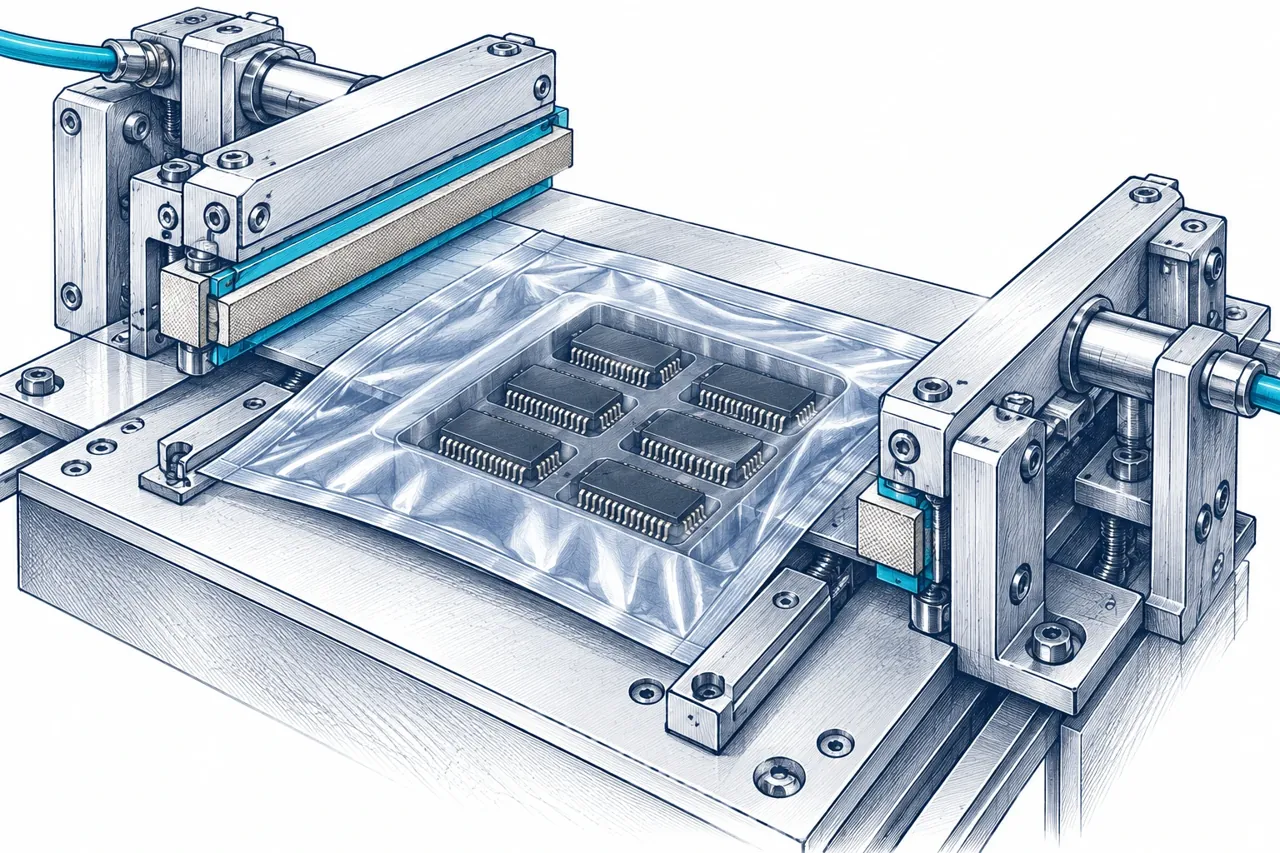

Envasar componentes electrónicos
La evacuación del envase debe coordinarse con el material de barrera, el sellado y las condiciones de almacenamiento definidas para el componente. Identifica volumen y cadencia. La bomba genera vacío, pero no valida por sí sola la protección frente a humedad o descargas electrostáticas. Esas prestaciones se verifican en el sistema de embalaje completo.
La cámara, el ciclo y la presión deben corresponder al formato de envasado. La protección frente a humedad y descargas electrostáticas depende también del material de embalaje y del procedimiento especificado para el componente.
Diferenciar una atmósfera controlada
Una guantera o recinto cerrado para montaje de componentes tiene requisitos de gas y estanqueidad propios. Separa recirculación, evacuación de la antecámara y servicios auxiliares. La ejecución se confirma para la mezcla real, la temperatura y los límites del recinto; la demanda de una boquilla SMT no describe ese circuito.

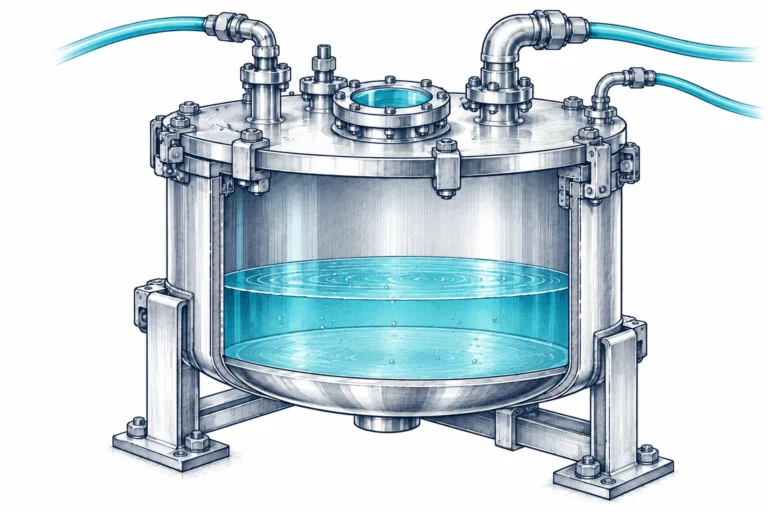

Retirar gas de resinas de encapsulado
La preparación de una resina para encapsular componentes puede incluir desgasificación antes del llenado. Viscosidad, temperatura, cantidad y tiempo disponible condicionan la liberación de burbujas. El equipo de vacío y la separación de arrastres se seleccionan con las condiciones del material, conservando el procedimiento de fabricación establecido.
Cámaras de secado y efluentes

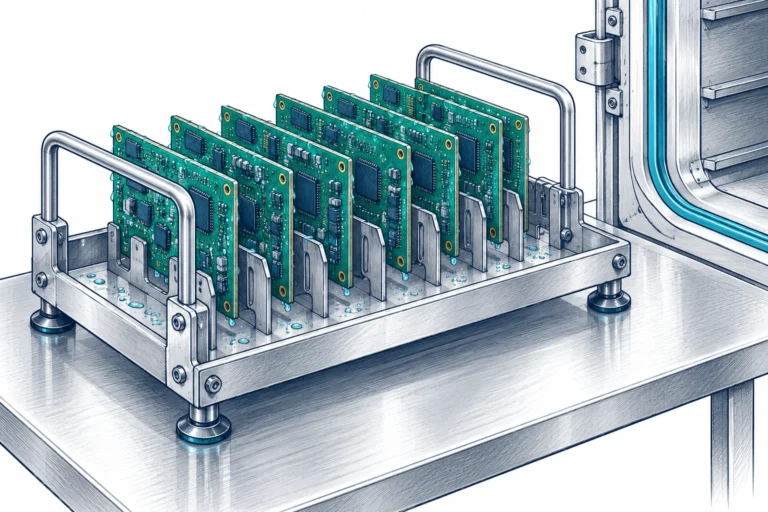

Secar una carga bajo vacío
La evacuación de una cámara cargada puede incluir vapor liberado por los materiales. El tiempo de secado depende también de temperatura, transferencia de calor y propiedades de la carga. No debe deducirse solo de la presión final de la bomba. La ejecución y la protección del equipo deben ser compatibles con el efluente esperado.
Comparar cámara vacía y cargada
Una prueba sin producto permite observar parte del comportamiento del recipiente y sus conexiones. La carga añade superficie, humedad y posibles gases liberados. Registra ambas condiciones por separado para interpretar diferencias. Alcanzar la consigna en vacío no demuestra que un proceso de secado con producto cumpla el tiempo o el resultado requerido.
Registra volumen libre, cantidad y disposición de piezas, humedad inicial, temperaturas y objetivo de secado. El tiempo de evacuar la cámara vacía no es el tiempo de tratar una carga. Define cómo se comprueba el final del proceso.
Recuperar presión tras el secado
La apertura de una cámara con componentes requiere la fase de recuperación de presión prevista por la máquina. El aire admitido y su tratamiento deben ser compatibles con las condiciones de limpieza de la carga. El punto de admisión, el paso disponible y la filtración influyen en cómo se recupera la presión. La secuencia de apertura y liberación debe corresponder al diseño de la máquina y al producto tratado.
Revisar la cámara sin cambiar la carga
Para estudiar una pérdida de respuesta, conserva el montaje y compara la estabilidad de presión con cargas conocidas. Documenta juntas y conexiones antes de concluir que el problema está en la bomba. Una subida de presión puede estar relacionada con fugas, liberación de gas del material o variaciones térmicas. La comparación necesita volumen, temperatura, tiempo y configuración conocidos; una lectura aislada no localiza por sí sola el origen.
Identificar el efluente aspirado
Temperatura, humedad y sustancias desprendidas condicionan materiales y protección. Solicita los datos del proceso y evita tratar cualquier efluente como aire limpio. La condensación en tuberías puede cambiar la pérdida de presión y el riesgo de arrastre. El sistema debe facilitar recogida, inspección y mantenimiento de las protecciones instaladas.
Documenta gases, vapores y sustancias de limpieza que llegan a la aspiración, con sus temperaturas. Una bomba destinada a aire no admite automáticamente líquidos, disolventes o cualquier carga de vapor. Presión y compatibilidad se contrastan para el servicio concreto.
Separar condensados del secado
En el secado de placas o componentes, el gas evacuado puede enfriarse antes de llegar al generador. Describe el recorrido y la humedad de la carga para estudiar la recogida de condensados. Describe dónde puede enfriarse el gas y acumularse líquido. La separación, la recogida y el vaciado deben responder al caudal y al régimen de servicio; un recipiente lleno o un drenaje inoperante cambia la protección disponible.
Herramientas y ramales de trabajo
Responder a una boquilla descubierta
Una posición sin componente puede convertirse en una entrada de aire. Si varios cabezales comparten el suministro, esa fuga puede afectar a los demás. Comprueba aislamiento por ramal, detección de presencia y tiempo de recuperación. La prueba debe incluir fallos de toma previstos por el control, además del ciclo ideal con todas las posiciones ocupadas.
Una boquilla sin componente introduce aire. Registra cuántas tomas actúan a la vez y qué hace la máquina ante una toma fallida. Compara presión en reposo y durante producción; una lectura estática no confirma la recuperación entre maniobras.
Adaptar la boquilla al componente
La geometría debe crear contacto suficiente sin dañar la superficie. Revisa limpieza, desgaste y compatibilidad del material con los requisitos de la línea. Una boquilla descentrada puede aspirar aire y provocar una toma inestable. La selección de la bomba debe acompañar el diseño del cabezal, no intentar compensar cualquier defecto de contacto.
Masa, geometría, superficie disponible y fragilidad condicionan la boquilla y el contacto admisible. La máquina define esos requisitos. El control ESD abarca útiles, materiales y procedimientos del puesto; una bomba sin aceite no certifica la instalación.

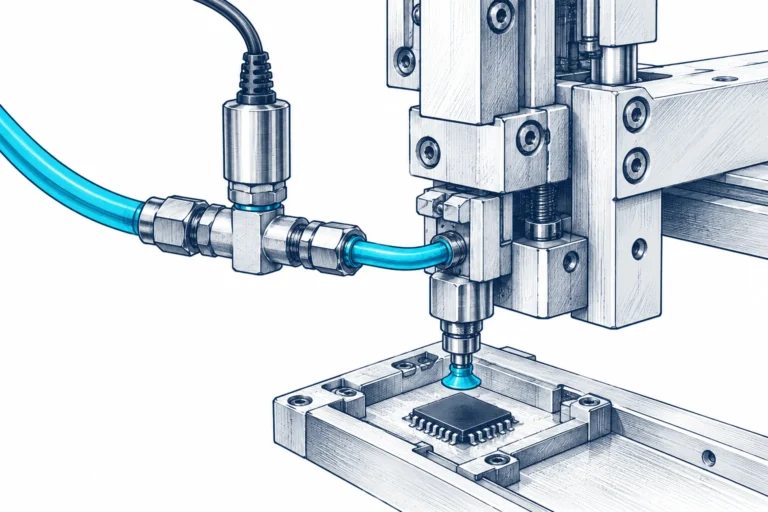

Medir junto a la herramienta
Una lectura cercana a la boquilla permite observar captación y pérdida de vacío durante el movimiento. Compara con la entrada del sistema para localizar restricciones. Registra tiempo hasta la señal y comportamiento al liberar. En ciclos rápidos, la ubicación y respuesta del sensor influyen en lo que realmente se observa.
La lectura junto a la bomba no sustituye la del útil. Compara ambas bajo la misma condición de uso, con puntos y unidades identificados. Las pérdidas en tubos, racores, válvulas y filtros aparecen durante el paso de aire.

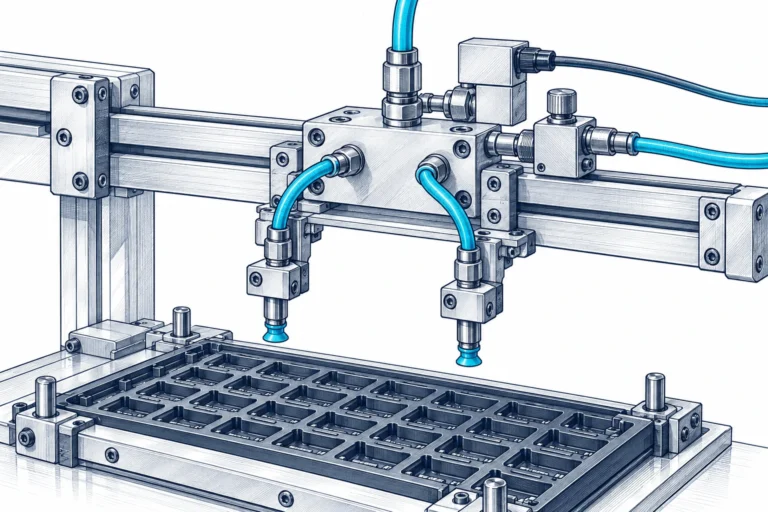

Separar ramales de trabajo
Aislar consumidores ayuda a evitar que una boquilla abierta altere otras operaciones. Describe número de cabezales, secuencia y coincidencia de tomas. La regulación debe mantener el rango útil de cada servicio. Una central común necesita analizar el conjunto, mientras que una solución local requiere verificar igualmente sus pérdidas y tiempos de respuesta.
Los sensores y secuencias deben responder a cambios de puestos activos o fugas. Define el aislamiento, la respuesta de las máquinas ante una pérdida de suministro y la reserva requerida por las consecuencias de la parada.
No mezclar servicios incompatibles
El vacío para sujetar componentes limpios y la extracción de humos tienen exigencias diferentes. Compartir equipo requiere estudiar contaminación cruzada, regulación y funcionamiento simultáneo. Mantener circuitos diferenciados puede ser necesario por el proceso. La decisión debe basarse en los requisitos de cada consumidor y en la validación de la integración.
Un equipo individual atiende un puesto o grupo local. Una central necesita requisitos compatibles de presión, caudal, ciclo y calidad del gas. La sujeción de PCB y una cámara con vapores pueden necesitar circuitos separados aunque estén en la misma nave.
Revisar la interacción entre ramales
En una instalación electrónica con servicios compartidos, una parada o cambio de consigna puede afectar a otros consumidores. La retención y el aislamiento deben responder a la arquitectura real del suministro. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
Dejar acceso a conexiones
El montaje debe permitir inspeccionar racores, sustituir filtros y comprobar el recorrido de las mangueras. Evita tensiones sobre bocas y piezas móviles. La ventilación del generador necesita espacio suficiente según su manual. Un equipo bien dimensionado puede rendir mal si la instalación introduce calor, restricciones o dificultades para el mantenimiento habitual.
Comprueba aspiración, escape, soportes, dimensiones y espacio de servicio. Estudia la ventilación con los carenados y equipos próximos. Incluye tuberías y filtración; el acceso debe permitir las tareas de mantenimiento previstas.

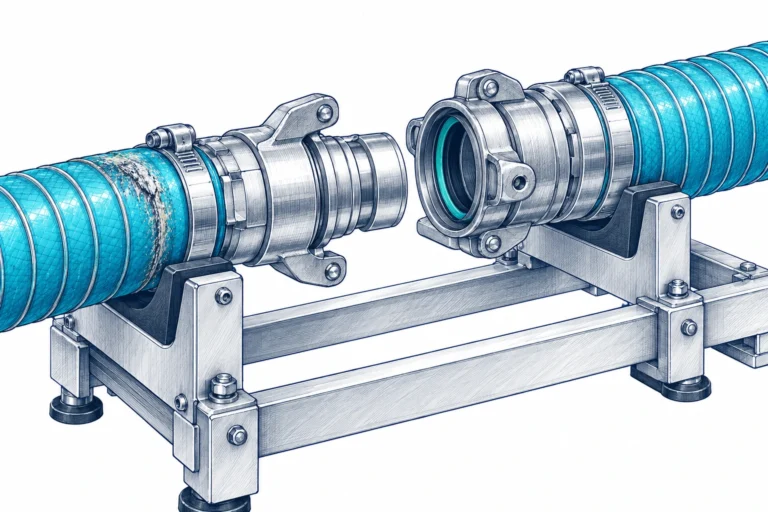

Conservar el paso de los acoplamientos
Una modificación de la manguera o del acoplamiento puede cambiar la respuesta del cabezal electrónico. Documenta el componente sustituido y compara el tiempo de toma con la configuración anterior. Conserva el diámetro útil, la junta y el tipo de acoplamiento previstos. Una conexión exteriormente parecida puede tener un paso o una compatibilidad diferentes. El montaje debe permitir inspección sin forzar la manguera ni el racor.
Probar varios cabezales a la vez
La demanda agregada puede diferir mucho de la de una sola estación. Registra la presión durante la coincidencia de tomas y durante una ausencia de componente. Esa prueba permite comprobar el margen del suministro y la recuperación. El resultado debe relacionarse con la receta, el tamaño de boquilla y la cadencia utilizadas.
Relaciona la caída con puestos simultáneos, tomas abiertas y respuesta del control. Registra presión antes y durante la maniobra, número de cabezales y duración. El síntoma por sí solo no identifica la causa.
Filtración, apoyos y ruido
Controlar la restricción del filtro
Los filtros que protegen cabezales y circuitos de electrónica deben conservar el caudal necesario durante la toma de componentes. Relaciona sus lecturas con el formato y la cantidad de boquillas activas. Compara la presión antes y después del elemento filtrante bajo un caudal conocido. Conserva una referencia de filtro limpio y las condiciones de cada lectura; la tendencia ayuda a diferenciar una restricción de un cambio de demanda.
Desacoplar las cargas del útil
La precisión de colocación requiere revisar fijaciones, apoyos y conducciones cercanas al cabezal. Un montaje sometido a esfuerzos de tubería puede alterar conexiones o posiciones de referencia. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.
Registrar la condición acústica de la estación
Una comparación de ruido en una línea electrónica debe identificar cabezales, válvulas y servicios auxiliares activos. La referencia resulta más útil si se relaciona con una fase concreta del ciclo de montaje. La comparación acústica requiere el mismo punto de medida, distancia, carga y entorno. Distingue el ruido del aire, el de la máquina y el transmitido por la estructura antes de valorar una medida de atenuación.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
En electrónica, separa la toma de componentes, la sujeción de placas, la evacuación de recipientes y la extracción de humos. Cada servicio tiene una función y una condición de limpieza distintas. Describe el componente o PCB y la operación concreta antes de seleccionar una bomba. La precisión de colocación depende del sistema de manipulación y de su control; no se obtiene únicamente aumentando el nivel de vacío.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
En una boquilla SMT, mide lo más cerca posible del punto que determina la toma, utilizando la instrumentación prevista por la máquina. Una presión correcta en la línea principal puede ocultar una obstrucción local o una boquilla descubierta. Conserva la relación entre lectura y fase del movimiento. Para una cámara de ensayo o secado, documenta por separado presión objetivo, referencia absoluta o relativa y condiciones de la muestra.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
Los pasos pequeños y las boquillas finas pueden limitar la respuesta aunque el consumo total parezca reducido. También importa cuántas posiciones quedan abiertas cuando faltan componentes. En útiles para PCB, el área efectiva y la deformación admisible condicionan la sujeción. Define el cabezal, el número de boquillas y sus estados posibles; no extrapoles el resultado de una única boquilla sellada a toda la estación.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
Registra contacto, confirmación de toma, aceleración, posicionamiento y liberación. En equipos de alta cadencia, el instante en que se mide puede determinar si se detecta una pérdida breve. Considera además otros cabezales o estaciones conectados al mismo suministro. La comprobación debe hacerse con componentes representativos y con la secuencia prevista por el fabricante, sin alterar interbloqueos o condiciones de proceso para forzar el rendimiento.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
La aspiración de componentes limpios y la captación de humos de soldadura no deben tratarse como el mismo servicio. Describe partículas, vapores y requisitos de limpieza en cada línea. Las medidas de control electrostático y la compatibilidad de materiales corresponden al conjunto de fabricación. La tecnología de la bomba por sí sola no acredita un circuito como limpio, libre de contaminación o adecuado para cualquier componente sensible.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
La instalación debe permitir acceder a filtros y conexiones sin comprometer alineación de boquillas, útiles o sensores. Verifica alimentación de la bomba y de los elementos de mando, además del espacio de ventilación. Si se centraliza el vacío, compara la respuesta en la estación más alejada y en el escenario de mayor simultaneidad. La calidad del suministro se evalúa donde se utiliza, no solo en la central.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En electrónica, relaciona el consumo con componentes correctamente colocados o lotes completados bajo la misma receta. Incluye los periodos de espera entre placas y la demanda simultánea de boquillas. Una estrategia de regulación debe conservar el tiempo de toma, las señales de agarre y las condiciones de limpieza. La energía de un servicio SMT se compara por separado de la utilizada en cámaras o secado.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
La disponibilidad del vacío debe acompañar los cambios de formato y las revisiones de la línea electrónica. Identifica filtros, boquillas, mangueras y consumibles del generador en listas separadas. Programa las intervenciones para recuperar la configuración y limpieza previstas, y comprueba el agarre con piezas representativas antes de volver a la cadencia habitual. El kit se confirma por la ejecución instalada.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo

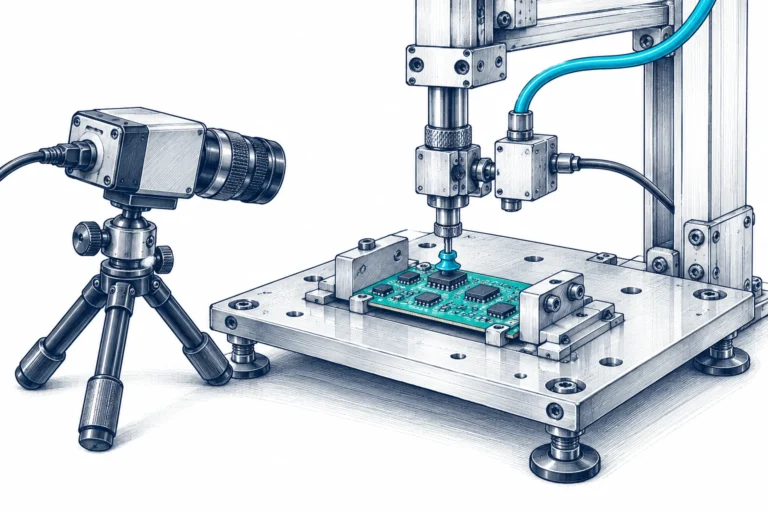

Conservar una referencia de funcionamiento
Guarda una referencia por tipo de componente, boquilla, útil y programa. Anota fallos de toma, presión durante el ciclo y cambios de material o formato. Si una incidencia aparece solo en una posición, compara su estado con otras equivalentes. El historial debe distinguir problemas de vacío, desgaste de la boquilla, posicionamiento y alimentación de piezas; todos pueden producir un síntoma parecido en la estación.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Revisa obstrucciones, juntas y conexiones próximas al cabezal, especialmente después de cambios de boquilla o útil. Una línea pequeña puede quedar parcialmente restringida sin mostrar un daño exterior evidente. Mantén separadas las tareas de limpieza de líneas de proceso y de extracción contaminada. La inspección se realiza con procedimientos que respeten la limpieza y el control electrostático requeridos por la fabricación.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
El mantenimiento del generador debe coordinarse con la limpieza de los circuitos y filtros de la estación. Si se emplea una ejecución lubricada en un servicio compatible, su selección no elimina la revisión del posible transporte de contaminantes en la instalación. Utiliza el manual para aceite, filtración y refrigeración cuando correspondan. La comprobación posterior debe incluir la condición de proceso que permita detectar fallos de toma o sujeción.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Separa en la solicitud los repuestos de la bomba BECKER y los del sistema de boquillas, válvulas o útiles. Envía referencia completa y número de serie del generador, además del síntoma observado. «Bomba para PCB» o «vacío SMT» son descripciones de aplicación, no códigos de pieza. Las fotografías del circuito ayudan a localizar la función, pero la compatibilidad se confirma con la documentación del componente.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de industria electrónica
Para consultar una solución de industria electrónica, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Industria electrónica en Latinoamérica
Términos habituales de esta guía: vacío para industria electrónica, bomba para pick and place SMT, colocación de componentes, montaje de placas PCB, sujeción de circuitos impresos, vacío para semiconductores, boquilla de succión SMT, estación de ensayo electrónica, secado al vacío de componentes, envasado de componentes electrónicos, extracción de humos de soldadura, cuchilla de aire para PCB. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre industria electrónica
¿Más vacío mejora siempre la colocación?
Se necesita un agarre suficiente y una liberación controlada. La boquilla y el componente deben evaluarse junto al ciclo.
¿Una bomba sin aceite elimina toda contaminación?
No. Filtración, tuberías, materiales, partículas del proceso y mantenimiento también influyen en la limpieza del circuito.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos BECKER para esta industria
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Paletas en seco
BECKER KVT 3.60
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Respuesta durante el ciclo · BECKER KVT 3.60
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Paletas en seco
BECKER KVT 3.80
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Ejecución eléctrica · BECKER KVT 3.80
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Paletas en seco
BECKER VARIAIR KVT 3.80/0-400
Opción regulada para estudiar una demanda de aspiración variable en automatización electrónica. Se contrastan tiempo de respuesta, estabilidad de la consigna y condiciones de funcionamiento con la secuencia de producción.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VARIAIR KVT 3.80/0-400
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER VT 4.10
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Punto de trabajo · BECKER VT 4.10
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Paletas en seco
BECKER VT 4.40
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Conexiones y montaje · BECKER VT 4.40
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Paletas en seco
BECKER VTLF 2.200
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Condiciones del gas · BECKER VTLF 2.200
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Paletas en seco
BECKER VTLF 2.250
Para estudiar redes de vacío que atienden varias estaciones de manipulación de componentes. La evaluación debe considerar ciclos simultáneos, fugas en útiles y requisitos de limpieza definidos por el proceso electrónico.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VTLF 2.250
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas lubricadas
BECKER U 5.71
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La tecnología utiliza aceite en la cámara de compresión. Se comprueban el rango de trabajo continuo, la carga de vapor, la separación de aceite y la protección frente a líquidos o partículas.
Filtración y pérdidas · BECKER U 5.71
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Paletas lubricadas
BECKER U 5.101
Toma, apoyo o evacuación de componentes según limpieza y ciclo de la estación.
La tecnología utiliza aceite en la cámara de compresión. Se comprueban el rango de trabajo continuo, la carga de vapor, la separación de aceite y la protección frente a líquidos o partículas.
Refrigeración y ambiente · BECKER U 5.101
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Canal lateral
BECKER SV 300/1
Soplado o aspiración auxiliar con protección y calidad de aire correspondientes al proceso.
Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.
Mantenimiento y consumibles · BECKER SV 300/1
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Compresor de paletas en seco
BECKER DT 4.10
Soplado o aspiración auxiliar con protección y calidad de aire correspondientes al proceso.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Comparación de la alternativa · BECKER DT 4.10
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Vacío de garra
BECKER BCV 150
Referencia de tecnología de garra para comparar generación de vacío en servicios auxiliares. La selección depende del gas admitido, la limpieza de entrada y la presión necesaria en los puntos de utilización.
Tecnología para generación de vacío que se compara con la demanda y el régimen de servicio. La elección de materiales, protecciones y ejecución depende del gas y de las condiciones de entrada.
Confirmar gas y régimen de servicio · BECKER BCV 150
Define la presión de trabajo, el caudal requerido y la simultaneidad de consumidores. Añade composición del gas, temperatura y posibles contaminantes para confirmar materiales y protecciones de entrada. La comparación con otras tecnologías debe considerar el funcionamiento continuo o cíclico y las pérdidas de la red. Registra la ejecución seleccionada y sus condiciones de mantenimiento para conservar una referencia de servicio verificable.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para industria electrónica. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
