Made in GermanyCompresores de tornillo BECKER VADS
Aire de proceso a baja presión con regulación VARIAIR
Conoce el VADS 1500+ de compresión: prestaciones, regulación, documentación y datos para preparar tu instalación.
¿Qué necesitas resolver?
Un equipo nuevo, una sustitución o una pieza para el compresor que ya tienes.
Elegir un compresor
Compara familias y configuraciones a partir del caudal, la presión y el régimen de trabajo.
Ver catálogo →Preparar una instalación
Reúne los puntos de consumo, la simultaneidad y los datos disponibles en un cuaderno técnico.
Preparar mi consulta →Repuestos y mantenimiento
Identifica el equipo por modelo, índice y número de serie para solicitar las piezas correctas.
Consultar mantenimiento →Modelos y variantes, con sus datos
1 modelo · 1 configuración documentada
Las presiones de compresión se expresan como sobrepresión relativa. Los máximos de caudal y presión son referencias distintas: comprueba el caudal disponible a tu presión de trabajo en la curva de la ejecución. Los rangos corresponden a distintas configuraciones, no a un ahorro o consumo garantizado.

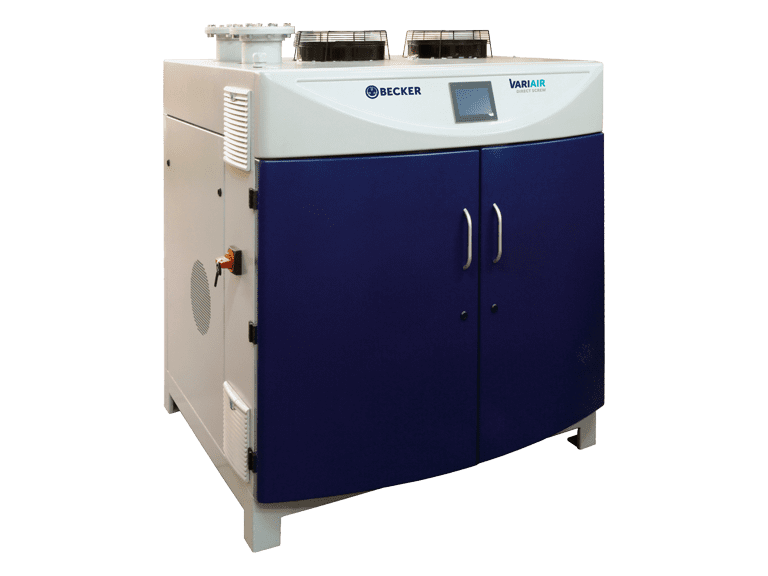

BECKER VADS 1500+ · Imagen oficial.BECKER VADS 1500+
Regulación variable · 80–165 Hz
- Caudal máximo regulado
- 1.230 m³/h
- Presión relativa
- +1 bar
Magnitudes de catálogo · confirma el punto de trabajo en la curva
Datos, 1 configuración y documentación
Presión relativa positiva; máximo publicado. No es presión absoluta ni un dato de vacío.
Caudal máximo de aire soplado de 1.230 m³/h y presión relativa máxima +1,0 bar según ficha específica de compresores. Regulación variable 80–165 Hz, con alimentación del variador 380–480 V, 50/60 Hz según ficha. La ficha de compresión corresponde a esta ejecución de presión; la alimentación de red y el rango de regulación son datos diferentes. Verificar la combinación de caudal y presión en la curva oficial. Los 45 kW se refieren al convertidor.
Potencia del convertidor; no equivale al consumo instantáneo en todos los puntos de servicio.
VADS 1500+
- Caudal máximo regulado
- 1.230 m³/h
- Presión relativa
- +1 bar
- Potencia del convertidor
- 45 kW
- Regulación
- 80–165 Hz
Caudal máximo de aire soplado de 1.230 m³/h y presión relativa máxima +1,0 bar según ficha específica de compresores. Regulación variable 80–165 Hz, con alimentación del variador 380–480 V, 50/60 Hz según ficha. La ficha de compresión corresponde a esta ejecución de presión; la alimentación de red y el rango de regulación son datos diferentes. Verificar la combinación de caudal y presión en la curva oficial. Los 45 kW se refieren al convertidor.
Catálogo contrastado con las tablas y fichas de BECKER. La documentación y la placa determinan la ejecución. Consulta disponibilidad y condiciones de suministro con Exportvacio.
Compara con la misma referencia
Selecciona el VADS 1500+ desde su ficha para reunir sus prestaciones, descargar los datos o imprimirlos.
Selecciona el modelo del catálogo para consultar sus datos aquí.
Una comparación orienta la consulta. La selección final se valida con la curva, la configuración eléctrica y las condiciones de la instalación.
La tecnología, bien explicada
La serie VADS de compresión reúne caudal elevado, cámara de trabajo seca y regulación de velocidad para instalaciones que necesitan aire de proceso. El VADS 1500+ integra filtración y una cabina que atenúa el ruido. Su elección se realiza a partir del caudal necesario, la presión de servicio y la evolución de la demanda.
Compresión mediante rotores helicoidales
Dos rotores de geometría helicoidal desplazan el aire desde la aspiración hacia la descarga. Durante el funcionamiento no se tocan entre sí ni rozan la carcasa, lo que reduce el desgaste de la cámara de compresión.
Accionamiento directo
La arquitectura VADS transmite el movimiento directamente y prescinde de engranajes de sincronización. Es una solución de tornillo seco para aire de proceso a baja presión.
Regulación de velocidad VARIAIR
El variador permite adaptar el caudal a la demanda de la instalación dentro del campo de funcionamiento del equipo. La frecuencia de trabajo del VADS 1500+ se publica entre 80 y 165 Hz; no debe confundirse con la frecuencia de alimentación de la red.
Filtración y cabina incorporadas
El suministro estándar descrito por BECKER incorpora filtración interna, convertidor VARIAIR y cabina de atenuación sonora. Estos elementos deben considerarse al dimensionar el espacio y planificar el acceso para mantenimiento.
¿Para qué necesitas el aire?
La aplicación determina la presión, el caudal y la configuración. Estos son puntos de partida para estudiar tu instalación.
Artes gráficas y manipulación de papel
Suministro de aire de soplado para separar hojas, formar cojines de aire y ayudar a transportar papel durante los procesos gráficos. La presión y el caudal se ajustan a los requisitos de cada máquina.
Explorar la aplicación →Aireación y tratamiento de aguas
Aportación de aire a instalaciones de tratamiento de aguas residuales y otros procesos de aireación. Para seleccionar el equipo hay que incluir la contrapresión de difusores, tuberías y condiciones reales de trabajo.
Explorar la aplicación →Soplado, secado y enfriamiento
Aire de proceso para sistemas de soplado y para instalaciones industriales que emplean cuchillas de aire en operaciones de secado o enfriamiento. La selección se comprueba sobre la curva del equipo y las pérdidas de la instalación.
Consultar esta aplicación →Prensas neumáticas de vino y fruta
Suministro de aire para la presurización de membranas en prensas neumáticas. El dimensionamiento debe tener en cuenta tanto la presión de cada fase como el volumen de aire y la duración del ciclo.
Consultar esta aplicación →Del equipo individual a tu instalación
Un equipo para una máquina
Comprueba el consumo, el ciclo y los requisitos de control de la máquina. Las conexiones, la ventilación y el acceso de mantenimiento forman parte de la selección.
Varios puntos de consumo
Relaciona cada punto con su caudal y su presión. Anota cuáles funcionan al mismo tiempo y qué pérdidas introduce la red para estudiar el suministro conjunto.
Demanda variable y ampliaciones
Describe la carga mínima, la máxima y los cambios de turno. La regulación, la reserva y la futura ampliación se definen a partir de ese perfil, según las ejecuciones disponibles.
Definir el suministro y comparar ofertas
Una referencia identifica el equipo que se estudia. Para comparar propuestas, conviene acordar también la ejecución, el punto de trabajo y el alcance de cada partida.
| Partida | Información que conviene aportar o confirmar |
|---|---|
| Equipo | Modelo completo, sufijos, configuración, cantidad de unidades y si se trata de una instalación nueva, una sustitución o una ampliación. |
| Prestación solicitada | Caudal y presión en un mismo punto de trabajo, sus unidades y referencias, gas, temperatura y perfil de uso. Separa el dato medido del estimado. |
| Alimentación y control | Tensión, fases y frecuencia de red; régimen de regulación del equipo, interfaces de la máquina y alcance del variador o cuadro. |
| Accesorios e integración | Identifica qué filtros, conexiones, silenciadores, sensores, tuberías, soportes y trabajos de montaje deben estudiarse para la ejecución. |
| Entrega | Destino, acceso, embalaje, transporte y fecha de necesidad. La disponibilidad y el plazo requieren confirmación para la referencia y el alcance solicitados. |
| Servicio | Documentos aplicables, identificación por placa e índice, repuestos solicitados y tareas que debe incluir la propuesta de servicio. |
Si comparas una reposición con una mejora de capacidad, prepara dos escenarios. Conserva en cada uno la demanda, las pérdidas previstas y el alcance del suministro. Para estimar el coste de uso hacen falta un perfil de carga y consumos contrastados.
Alimentación, espacio y control del VADS 1500+
La ficha de compresión de 2020 define el conjunto eléctrico. El manual identificado en su archivo oficial como 10.11.2017 requiere comprobar que corresponde a la ejecución e índice del equipo instalado.
Alimentación del convertidor
La ficha indica 380–480 V y 50/60 Hz para la red, 45 kW para el convertidor y 125 A de corriente máxima. La regulación del accionamiento es 80–165 Hz. Estos datos permiten preparar el estudio eléctrico; el dimensionamiento final se contrasta con la placa del conjunto.
Masa y espacio de servicio
La ficha publica una masa de 1.200 kg. El manual citado reserva al menos 50 cm detrás y 80 cm en los laterales y el frente. Antes de cerrar la implantación, hay que comprobar esas cotas en el manual aplicable y mantener accesible el conjunto.
Interfaz con el control de planta
El manual citado describe una habilitación por contacto, confirmación de marcha y consigna de 0–10 V. Su regulación PI utiliza una escala de 1.000–2.000 mbar absolutos. La referencia del sensor y la ejecución deben quedar identificadas antes de definir la consigna.
Condiciones y mantenimiento documentados
El manual citado contempla aire atmosférico normal, ambiente de 5–40 °C y características hasta 800 m de altitud; excluye gases tóxicos o combustibles. También describe lubricación mecánica y cambio de aceite y filtro a las 5.000 horas o un año. Estos criterios se aplican cuando ese índice de manual corresponde al equipo.
Referencias: Ficha VADS 1500+ para compresión, edición 05-03-2020 (PDF) · Manual VADS 1500, archivo oficial identificado como 10.11.2017, sujeto a ejecución e índice (PDF)
Cuida el equipo con la referencia correcta
Controlar la filtración
Inspecciona el filtro de aspiración y adapta su atención a la suciedad del ambiente. Un filtro cargado introduce pérdidas y puede reducir las prestaciones disponibles.
Mantener libre la refrigeración
Conserva limpias las rejillas y superficies de refrigeración. El flujo de aire alrededor de la cabina forma parte de las condiciones de funcionamiento del conjunto.
Revisar la lubricación de la ejecución
La cámara de compresión trabaja sin aceite. El manual de la familia también contempla tareas de lubricación en otros componentes; deben seguirse las instrucciones correspondientes al modelo, índice y número de serie.
Registrar el servicio y utilizar repuestos originales
Anota las intervenciones, horas de uso y cambios de comportamiento del equipo. Para solicitar filtros, lubricantes o piezas, aporta la placa y el número de serie y confirma la referencia original aplicable.
Los datos de tu proceso, en un cuaderno
Completa lo que sabes. El resumen te ayuda a preparar una consulta que conserve las unidades y las condiciones.
Definir el punto de servicio
Indica el caudal requerido y la presión relativa en el punto de consumo. Los límites publicados de caudal y presión no bastan para seleccionar el equipo: hay que comprobar su combinación en la curva característica.
Medir cómo cambia la demanda
Distingue consumo continuo, picos y periodos de carga parcial. Esta información permite valorar la regulación VARIAIR y evita dimensionar toda la instalación únicamente a partir de un pico breve.
Comprobar alimentación y control
Verifica tensión, frecuencia de red, protecciones e interfaz de mando de la ejecución ofertada. El variador recibe la alimentación eléctrica y genera la frecuencia de funcionamiento del motor; son dos datos diferentes.
Preparar instalación y refrigeración
Reserva espacio para conexiones, entrada y salida de aire de refrigeración, apertura de la cabina y sustitución de filtros. Revisa también temperatura ambiente, altitud y recorrido de tuberías con la documentación de la versión elegida.
Prepara tu consulta
El cuaderno se prepara en esta página. El envío se realiza cuando completas y envías el formulario de consulta.
Convertir unidades de presión
La conversión conserva la referencia del dato. Pasar de presión relativa a absoluta requiere conocer la presión atmosférica. No convierte relaciones p/p.
Convertir unidades de caudal
La conversión conserva presión y temperatura de referencia. Un cambio de unidades no convierte automáticamente caudal real en caudal normalizado.
Documentación a mano
Busca por modelo y comprueba idioma, ejecución e índice antes de utilizar una ficha o pedir una pieza.
3 documentos
No hay documentos con esos filtros. Prueba el nombre del modelo o selecciona todos los idiomas.
Los manuales y despieces de una familia pueden incluir varias ejecuciones y revisiones. La placa, el número de serie y el índice permiten comprobar cuál corresponde a tu unidad.
Términos técnicos y consulta de servicio
Abre las definiciones o prepara la información del equipo para una consulta. Si desconoces un dato, indícalo como pendiente de identificar.
Glosario: 12 términos para interpretar la ficha
- Caudal, m³/h
- Volumen de aire por unidad de tiempo. Su comparación requiere conocer las condiciones de referencia.
- Presión relativa
- Presión referida al ambiente. Un valor positivo expresa sobrepresión respecto a esa referencia.
- Presión absoluta
- Presión referida al vacío absoluto. Debe identificarse expresamente para interpretar el valor.
- Relación p/p
- Cociente entre presiones absolutas. Es adimensional y requiere identificar las presiones utilizadas.
- Punto de trabajo
- Combinación de caudal y presión requerida, con sus condiciones y régimen de funcionamiento.
- Curva característica
- Relaciona prestaciones para una ejecución y condiciones determinadas. Permite comprobar combinaciones; dos máximos aislados no definen un punto.
- Potencia del motor
- Dato publicado para el motor de una ejecución. Se interpreta con su placa, ficha y régimen de servicio.
- Potencia del convertidor
- Dato correspondiente al convertidor. Por sí solo no determina la potencia absorbida durante cada condición de funcionamiento.
- Energía consumida, kWh
- Energía utilizada durante un intervalo. Se distingue de la potencia, expresada en kW.
- Alimentación de red
- Tensión, fases y frecuencia del suministro eléctrico que deben corresponder al conjunto instalado.
- Regulación del accionamiento
- Rango de funcionamiento declarado para el accionamiento. Su frecuencia se identifica por separado de la frecuencia de red.
- Ejecución
- Variante concreta del modelo, identificada por su código completo, motor, alimentación y equipamiento.
Comprobar términos y condiciones en la documentación de la ejecución
Qué preparar para una consulta de servicio
Placa y ejecución
Prepara una fotografía legible de la placa y una vista del conjunto. Indica modelo, número de serie e índice o revisión cuando consten.
Síntoma y condiciones
Describe qué observas, desde cuándo y si ocurre de forma continua o intermitente. Añade horas conocidas, condiciones de operación y cambios recientes.
Códigos y registros
Si hay variador, identifica su referencia y copia el código y texto del aviso. Prepara los registros disponibles y anota cuándo apareció.
Parada propuesta
Indica la ventana de parada que propones, horario, restricciones de acceso y persona de contacto. Fecha, alcance y responsables requieren confirmación expresa según disponibilidad.
Reparar o sustituir
La valoración necesita conocer el estado e historial, el alcance de intervención, la compatibilidad con la instalación y la disponibilidad confirmada de componentes.
Comprobación posterior
Solicita el registro del alcance realizado, las condiciones de comprobación y sus resultados. Acuerda cómo comunicar incidencias pendientes y quién hará su seguimiento.
Preparar los datos en el cuaderno · Ir al formulario de consulta
Respuestas para elegir mejor
¿Qué modelo de compresor de tornillo BECKER aparece en esta gama?
La gama oficial consultada presenta el VADS 1500+ para compresión a baja presión. Publica un caudal máximo de 1.230 m³/h, una presión relativa máxima de +1,0 bar y un convertidor de 45 kW.
¿Es la misma ficha que la bomba de vacío VADS?
La denominación VADS aparece en equipos de vacío y de compresión. Para esta selección se utiliza expresamente la ficha de compresores, con presión positiva. No se deben trasladar aquí los valores de vacío ni la potencia de otra ejecución.
¿Qué significa una presión de +1,0 bar relativo?
Es una presión un bar superior a la presión atmosférica local. La presión absoluta resulta de sumar la presión atmosférica y la presión relativa; con una referencia de 1 bar atmosférico serían 2 bar absolutos.
¿Entrega siempre 1.230 m³/h a cualquier presión?
El caudal de la instalación depende del punto de trabajo, la velocidad y sus pérdidas. Los valores máximos de la tabla sirven para situar la gama; la combinación concreta de caudal y presión debe comprobarse en la curva oficial.
¿El VADS 1500+ funciona a 50 o a 60 Hz?
La ficha contempla alimentación del variador desde red de 50/60 Hz. La regulación del equipo se publica entre 80 y 165 Hz. Por eso sus prestaciones se presentan como regulación variable, sin crear dos columnas de caudal ficticias.
¿Una cámara sin aceite elimina todo el mantenimiento?
Reduce las necesidades de la cámara de trabajo, pero la filtración, la refrigeración y los restantes componentes del conjunto siguen necesitando atención. El plan de servicio debe corresponder a la ejecución concreta.
¿Qué datos hacen falta para solicitar una selección?
Caudal y presión de servicio, aplicación, perfil de demanda, horas de funcionamiento, tensión disponible, temperatura ambiente y condiciones de instalación. Si sustituyes un equipo, añade una fotografía de la placa y sus conexiones.
No hay preguntas con esa palabra. Prueba una más breve o consulta directamente con Exportvacio.
Cuéntanos qué necesitas
Un equipo nuevo, una sustitución o repuestos originales. Comparte los datos del proceso y te ayudamos a concretar la referencia.
Para un equipo existente, una fotografía legible de la placa y el número de serie ayudan a identificar la versión. Para un proyecto, empieza por la aplicación, el caudal y la presión de trabajo.
