Recirculación de gasesTecnología BECKER

Define qué proceso utiliza la recirculación y qué composición tendrá el gas durante todas las fases relevantes. Incluye productos generados, limpieza y condiciones de mantenimiento cuando puedan afectar al recorrido. La información de la máquina y de las sustancias debe preceder a la elección de materiales y ejecución. Si solo se conoce una denominación genérica, la propuesta debe mantener pendiente la confirmación de compatibilidad. Concretar esta base evita extrapolar el funcionamiento de un circuito con aire a otro que utiliza una mezcla distinta.

Facilita caudal, gas, presión de aspiración, presión de descarga y temperatura, con sus unidades y referencias. Añade los intervalos de operación y explica qué valores corresponden a producción, espera o transición. El caudal máximo y la presión máxima de una ficha no deben combinarse como si necesariamente ocurrieran a la vez. La selección se contrasta con curvas y condiciones documentadas. Cuando faltan medidas, se identifica qué datos del diseño o del fabricante permitirán definir el punto antes de proponer un modelo.

La revisión se limita a variantes previstas para el gas y las condiciones del circuito. Deben identificarse materiales, sellado, conexiones y documentación de la ejecución, además de cualquier requisito particular de la instalación. BECKER relaciona canal lateral y radial con esta aplicación, pero no todas las versiones de esas familias son intercambiables. La fotografía de un equipo estándar solo ilustra una tecnología. La confirmación técnica debe indicar qué referencia y qué configuración se suministrarán y sobre qué condiciones se ha comprobado su idoneidad.

Revisa conductos, filtros, intercambiadores, cámaras y derivaciones como un conjunto. Incluye las pérdidas previstas con componentes atendidos y dentro de su intervalo de servicio. Si hay varias ramas, identifica las demandas simultáneas y la distribución necesaria. El objetivo es que el punto de funcionamiento resulte compatible durante las condiciones autorizadas, sin reservar capacidad de forma arbitraria. Una propuesta completa explica qué hipótesis utiliza para el recorrido y qué información debe confirmarse al contrastar el diseño con la instalación existente.

Determina qué debe retirar el tratamiento del gas y qué temperaturas necesita el proceso. La circulación, la filtración, la purificación y el intercambio de calor tienen funciones diferentes, aunque trabajen coordinados. Sus pérdidas de presión y sus límites deben incorporarse a la selección de la soplante. Define también cómo se supervisará el estado de esos componentes. No se plantea un aumento de caudal como sustituto universal de una filtración adecuada ni se presume que un intercambiador genérico mantenga la estanqueidad exigida al circuito.

Especifica qué variable debe mantenerse y dónde se mide. Puede ser necesario coordinar caudal de circulación, presión de cámara y temperatura mediante funciones distintas. Incluye los estados de arranque, operación, espera y parada, junto con las condiciones de habilitación definidas por la máquina. Cuando se utiliza regulación de velocidad, se revisan los límites de la ejecución y su integración. La presencia de un convertidor no demuestra por sí sola que el sistema disponga de la lógica ni de las señales necesarias para ese proceso.

Establece cómo se verificará caudal, temperatura, estanqueidad y respuesta del circuito, y qué documentación debe acompañar al equipo. Distingue las prestaciones de la soplante de la pureza o el resultado que debe conseguir el sistema completo. Para una sustitución, conserva la identificación de la ejecución anterior y explica si se pretende equivalencia o una modificación del proceso. Compara propuestas con el mismo alcance de accesorios, control y condiciones de servicio, dejando señalados los puntos pendientes de validación por el fabricante de la máquina.

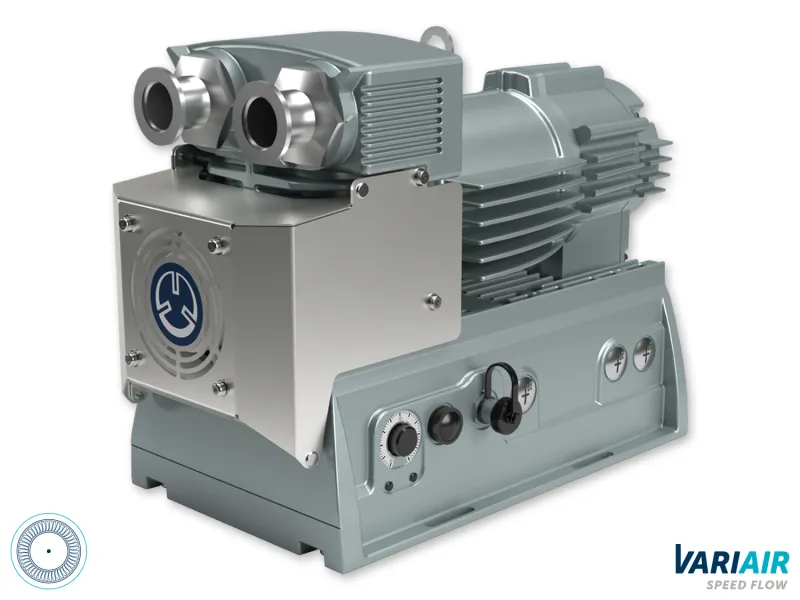

Las uniones deben corresponder al diseño del circuito y a la ejecución del equipo. BECKER utiliza soluciones estancas con conexiones específicas, incluidas bridas KF en aplicaciones documentadas; la elección concreta depende de la instalación. Compatibilidad de juntas, acabado de conexiones y forma de montaje se contrastan con la documentación correspondiente. Tras una intervención puede ser necesario verificar nuevamente la estanqueidad con el método previsto. La existencia de una brida normalizada no demuestra por sí sola que todos los elementos unidos compartan la misma compatibilidad o criterio de fuga.

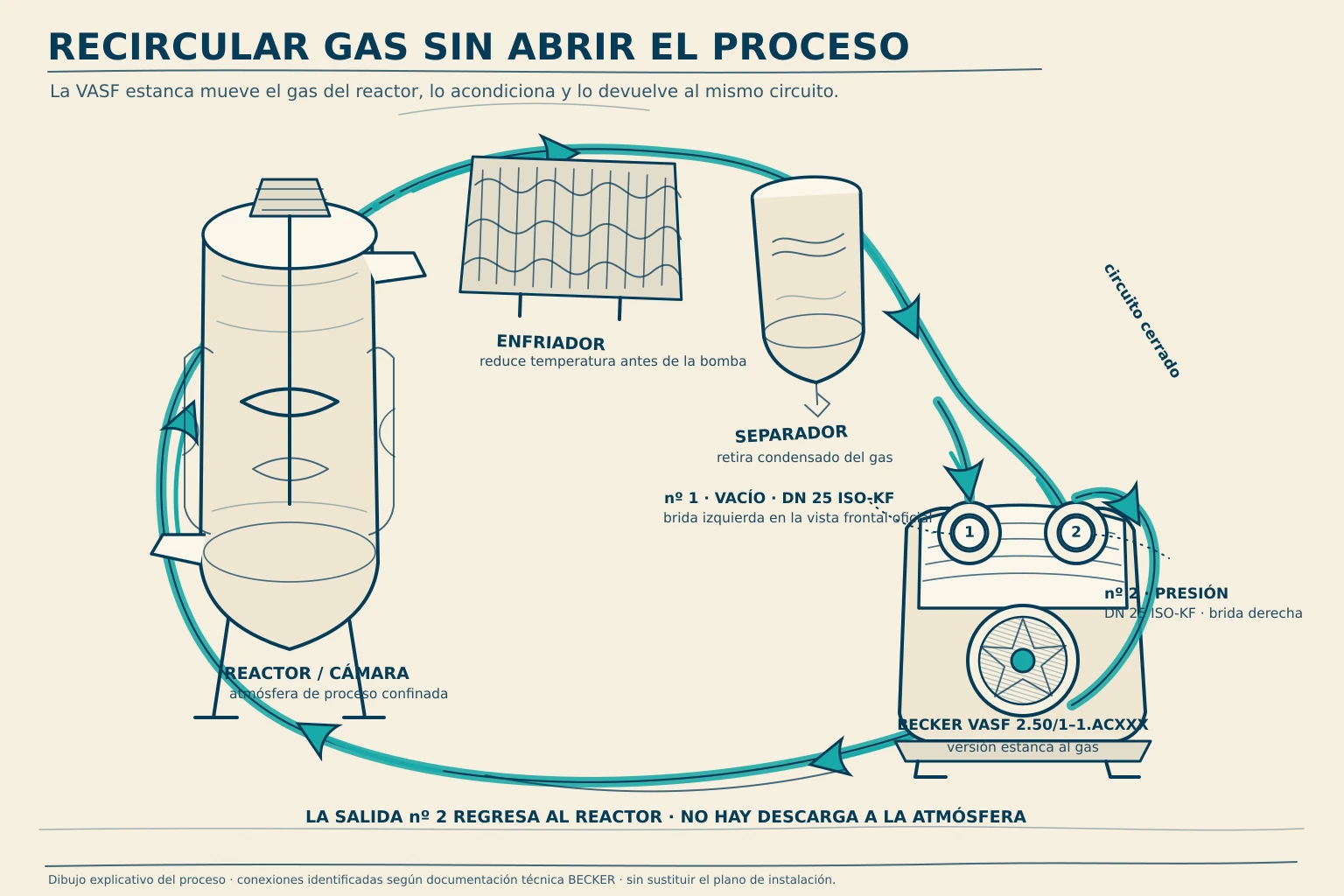

Documenta por dónde pasa el gas y qué elementos evitan la llegada de partículas o arrastres no admisibles al equipo. El orden y la configuración de componentes se definen con el fabricante del sistema y las características del proceso. Añade accesos de mantenimiento y puntos de supervisión. En circuitos que contienen residuos sensibles, el procedimiento de atención debe corresponder a esos materiales. La soplante no se trata como un separador ni se retiran elementos de protección para recuperar caudal sin estudiar primero su función.

Si el conjunto necesita refrigeración del gas, se comprueba la compatibilidad del intercambiador, su estanqueidad y las condiciones de su servicio auxiliar. Registra temperaturas de diseño y conexiones previstas, además de su pérdida de presión. También conviene identificar el efecto de las distintas cargas de trabajo y de las condiciones ambientales. La instalación debe permitir la supervisión requerida sin introducir entradas de aire ni conexiones improvisadas. El control térmico del gas y la ventilación del motor son necesidades relacionadas, pero no equivalentes.

Los puntos de medida deben permitir interpretar caudal, presiones, temperatura y composición. Identifica ubicación, rango, unidades, referencia y gas para el que se utiliza cada instrumento. Las líneas de muestreo y sus conexiones forman parte del circuito cuando afectan a la estanqueidad o al tiempo de respuesta. La calibración y el mantenimiento siguen los procedimientos aplicables a esos equipos. Un conjunto de sensores solo resulta útil si sus señales se vinculan con condiciones de aceptación y con las acciones definidas para la máquina.

Facilita tensión, frecuencia, tipo de control y señales disponibles antes de confirmar una ejecución. Las conexiones eléctricas, protecciones e integración de automatismos corresponden a personal cualificado y a la documentación de la máquina. Comprueba también espacio, apoyo, ventilación y accesos de mantenimiento. La selección no debe aprobar por defecto gases peligrosos ni condiciones especiales porque el equipo sea estanco. Cuando existan requisitos particulares de la instalación, deben contrastarse expresamente con la documentación de la referencia y del conjunto suministrado.

La puesta en servicio establece una referencia de funcionamiento con el gas y las condiciones aprobadas. Registra estados, caudal, temperaturas, presiones y comprobaciones del conjunto que correspondan. Conserva identificación de soplante, accesorios y versiones de control para interpretar cambios futuros. Una sustitución de juntas, filtros o componentes puede afectar a variables que no se reflejan en la potencia del motor. Los repuestos Original BECKER se identifican por la referencia de la ejecución y la documentación pertinente, con las verificaciones posteriores que requiera el circuito.

Posibles causas
Puede aumentar la resistencia de filtración, modificarse una derivación o cambiar la condición del gas. La orden de funcionamiento del motor no confirma el caudal que llega a la zona útil.

Qué comprobar
Compara tendencias de caudal, diferencias de presión y temperatura con el registro aceptado. Revisa estados y avisos de los componentes previstos para supervisión. La intervención sobre filtros o conductos se realiza según el procedimiento de la máquina, sin compensar indefinidamente la desviación mediante ajustes no documentados.

Posibles causas
Puede haber cambiado la carga térmica del proceso, la refrigeración disponible o el punto de funcionamiento del circuito. También deben considerarse restricciones y diferencias entre la temperatura medida y la representativa del gas.

Qué comprobar
Relaciona temperaturas con producción, caudal y condiciones del intercambiador. Verifica qué sensor genera cada lectura y consulta los límites de la ejecución. Si aparece una alarma o se supera una condición permitida, sigue el procedimiento previsto; no se deduce una solución modificando la refrigeración sin evaluar el conjunto.

Posibles causas
La entrada de materiales, las transferencias, la estanqueidad, el tratamiento del gas o la medición pueden contribuir a la desviación. Mantener circulación no equivale a mantener pureza.

Qué comprobar
Compara el momento del cambio con eventos de la cámara, estado del purificador y mantenimiento reciente. Confirma el punto de muestreo y la validez del instrumento según su procedimiento. La investigación debe separar origen de la carga, capacidad de tratamiento y caudal, evitando atribuir todas las desviaciones a la soplante.

Posibles causas
El consumo puede variar por purgas, transferencias, cambios de presión, pérdidas o una secuencia diferente de operación. El caudal recirculado y el gas nuevo aportado son magnitudes distintas.

Qué comprobar
Revisa registros de aportación y estados del sistema, comparando periodos con producción equivalente. Identifica cambios de receta, maniobras y componentes intervenidos. Las comprobaciones de fugas deben seguir el método previsto para la instalación. No se concluye que la soplante pierde gas únicamente porque aumente el consumo total de planta.

Posibles causas
La apertura de conexiones o el funcionamiento de antecámaras puede introducir transitorios previstos o revelar un problema de secuencia y control. Esa presión no es necesariamente la diferencia que debe aportar la soplante.

Qué comprobar
Relaciona la señal con los estados de válvulas y las maniobras registradas por la máquina. Compara su respuesta con la referencia aceptada y confirma la ubicación del sensor. La evaluación del control debe considerar el objetivo de cada lazo antes de proponer cambios de velocidad o de consignas.

Posibles causas
Puede reflejar acumulación de material o un cambio en el caudal y las condiciones del gas. La interpretación depende del componente, de su instrumentación y de los criterios definidos para su servicio.

Qué comprobar
Compara la señal con caudal, producción y antecedentes del filtro. Consulta el límite y el procedimiento del fabricante del conjunto. La gestión de residuos y la restitución de estanqueidad forman parte de la atención; no se retira el filtro del circuito como una prueba improvisada de rendimiento.

Posibles causas
Una condición de circulación diferente, problemas de montaje, mantenimiento o elementos auxiliares pueden influir. El síntoma requiere contrastarse con el manual y no permite identificar una causa única a distancia.

Qué comprobar
Recoge alarmas, tendencias y observaciones externas obtenidas de forma segura. Respeta las condiciones de parada y solicita revisión técnica cuando corresponda. Facilita referencia completa, gas y estados del circuito. No se retiran resguardos ni se realizan comprobaciones sobre partes móviles o conexiones activas para completar la consulta.

Posibles causas
Pueden utilizar referencias de temperatura o presión distintas, estar configurados para gases diferentes o medir puntos que no transportan el mismo caudal. También puede existir una desviación de calibración.

Qué comprobar
Identifica unidades, configuración, ubicación y condiciones de ambos instrumentos. Revisa si una derivación, una aportación o un punto de descarga se encuentra entre las medidas. La comparación debe llevarse a una base coherente antes de modificar el equipo; dos números distintos no demuestran por sí solos una pérdida de circulación.

Recircular devuelve al sistema una parte del gas que ya forma parte de él, a través del recorrido previsto. Renovar la atmósfera implica aportar gas nuevo y retirar o desplazar parte del existente según una secuencia. Una máquina puede combinar ambas funciones. El caudal interno puede ser muy diferente del consumo de reposición, por lo que deben medirse e interpretarse por separado al estudiar funcionamiento, suministro y posibles pérdidas.

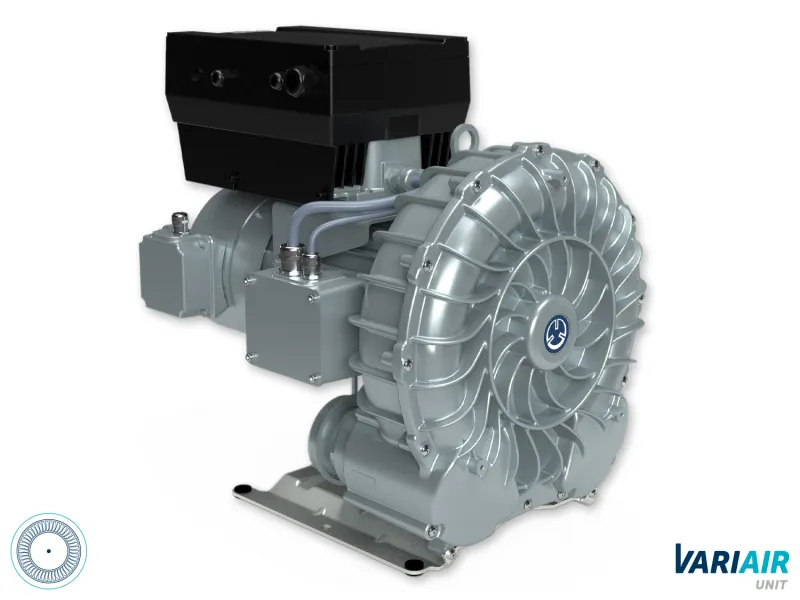

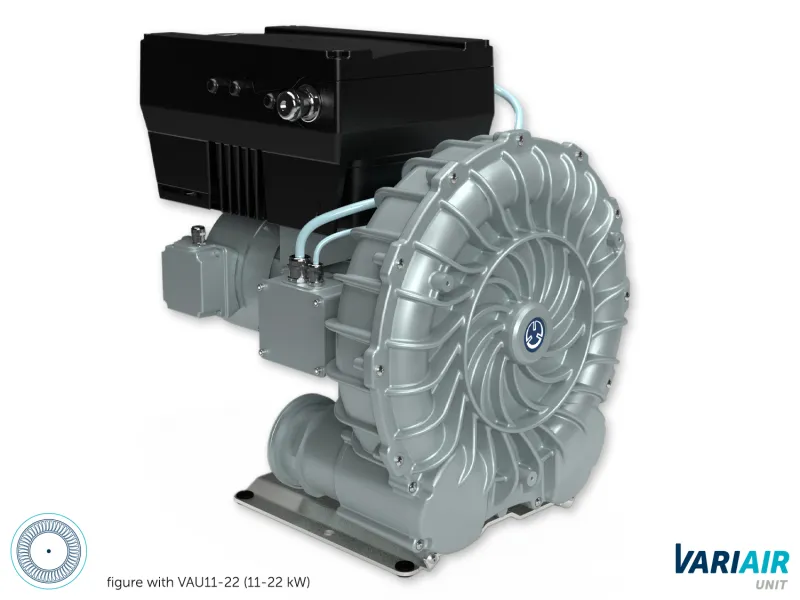

La selección debe confirmar una variante estanca y compatible con el gas, las presiones y la temperatura del circuito. Pertenecer a una familia de canal lateral no equivale a cumplir esas condiciones. BECKER dispone de ejecuciones específicas para recirculación, cuya identificación debe contrastarse con la documentación de producto. No se propone sustituir una variante estanca por otra estándar basándose únicamente en caudal nominal, potencia, dimensiones o conexiones aparentemente semejantes.

Identifica un tipo de conexión, pero no documenta por sí sola todos los materiales, juntas, componentes ni el criterio de fuga del conjunto. La compatibilidad se revisa para la ejecución completa y para las condiciones del gas. También se define la comprobación posterior al montaje o mantenimiento cuando corresponda. Una conexión adecuada debe integrarse con otros elementos adecuados; no convierte automáticamente un equipo o un circuito cualquiera en una solución validada.

Su función es impulsar la circulación. La reducción de determinadas impurezas, cuando el proceso la necesita, corresponde a los componentes de tratamiento previstos para esa función. El resultado depende también de entradas de material, transferencias y estanqueidad. Un mayor caudal puede modificar cómo trabaja un sistema, pero no sustituye su capacidad de purificación. Por eso se especifican por separado las prestaciones de movimiento del gas y los criterios atmosféricos que debe cumplir el conjunto.

El cambio debe evaluarse con el fabricante del proceso y la documentación del equipo. Las propiedades del gas influyen en la interpretación del caudal, las condiciones de funcionamiento y la compatibilidad con los materiales tratados. La configuración de los instrumentos también puede requerir revisión. Que ambos se utilicen en determinadas atmósferas controladas no demuestra que sean intercambiables en cualquier aplicación ni que la misma ejecución conserve automáticamente todas sus condiciones de servicio.

Facilita presión de aspiración, presión de descarga y temperatura, además del caudal y el gas. Especifica si los valores son absolutos o relativos y dónde se miden. Si la cámara mantiene una presión respecto al ambiente, indícala también como una condición diferenciada. Cuando la ficha utiliza una relación de presiones, se interpreta con la referencia definida por el fabricante. Una cifra de presión sin contexto no permite describir el punto de circulación.

Su necesidad y su configuración dependen de la carga térmica, del proceso y de los límites del equipo. BECKER contempla intercambiadores estancos adaptados a aplicaciones de recirculación. Para estudiarlos se necesitan temperaturas, condiciones de refrigeración y pérdidas de presión admisibles. No se añade un componente genérico sin comprobar su compatibilidad, ni se asume que la ventilación del motor controle por sí sola la temperatura del gas que retorna a la cámara.

La estanqueidad es una característica que debe documentarse, pero no constituye una aprobación universal para gases inflamables, tóxicos, corrosivos u otras condiciones particulares. La selección exige identificar el medio y verificar la ejecución, materiales y requisitos aplicables al sistema concreto. Si esos datos no están disponibles, la aptitud permanece sin confirmar. Esta página orienta una consulta técnica; no autoriza a introducir una sustancia diferente en un circuito existente ni a alterar sus condiciones de operación.

Ese dato aislado no describe el caudal disponible frente a las pérdidas de presión reales del recorrido. También deben conocerse gas, temperatura y presión de entrada, además de la curva del equipo y su régimen admisible. Conviene comparar el punto requerido con la documentación de la ejecución, incluyendo las variaciones previstas de filtración y producción. La cifra más alta no determina automáticamente el mejor ajuste ni el menor consumo del sistema.

La comparación procede cuando distintas configuraciones pueden responder al punto de trabajo del circuito. Deben revisarse curvas, diferencias de presión, caudal y condiciones térmicas de cada ejecución. No se decide únicamente por el número de etapas ni se interpreta una doble etapa como una mejora universal. La familia y la variante estanca deben seguir siendo compatibles con el gas, y la integración se contrasta con los requisitos definidos por el fabricante de la instalación.

Es una decisión de diseño que requiere estudiar simultaneidad, distribución, tratamiento del gas y posibles transferencias entre ramas. También deben contemplarse composición, presión y secuencias de cada cámara. Compartir una soplante no demuestra que varias atmósferas puedan mezclarse ni que todas las zonas reciban el caudal requerido. Un esquema completo y las condiciones de operación permiten valorar la arquitectura con el responsable de la máquina antes de proponer equipos o conexiones.

Identifica la referencia completa y confirma que la alternativa corresponde a la ejecución y al medio utilizados. Revisa materiales, conexiones, pérdidas de presión, requisitos eléctricos y documentación pertinente, según el componente. La intervención debe contemplar las comprobaciones de estanqueidad y funcionamiento que exija el sistema. Los repuestos Original BECKER se solicitan con modelo, número de serie y referencia; una equivalencia visual no asegura que se conserve el comportamiento de un circuito estanco.
