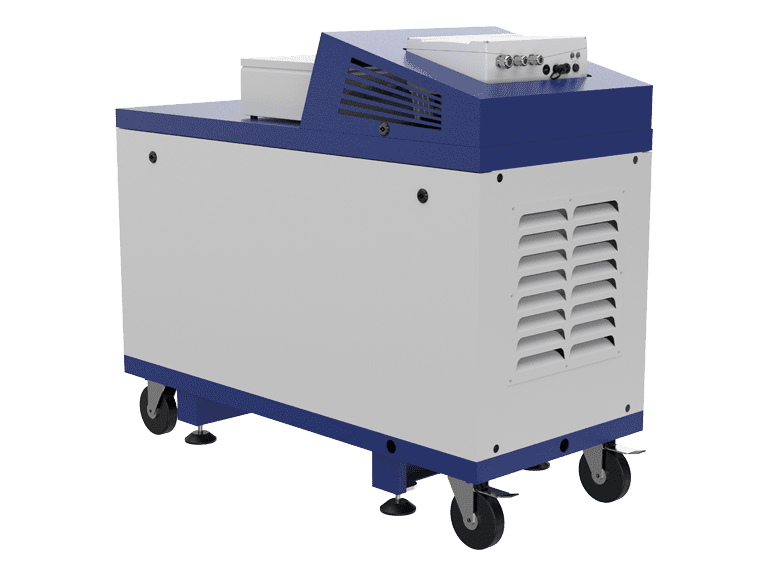

Extracción por vacío industrial con equipos BECKER
La diferencia de presión hace circular aire o gas desde un punto de captación hacia un sistema de recogida o tratamiento. La instalación debe conducir el flujo y separar lo que no puede llegar a la bomba.

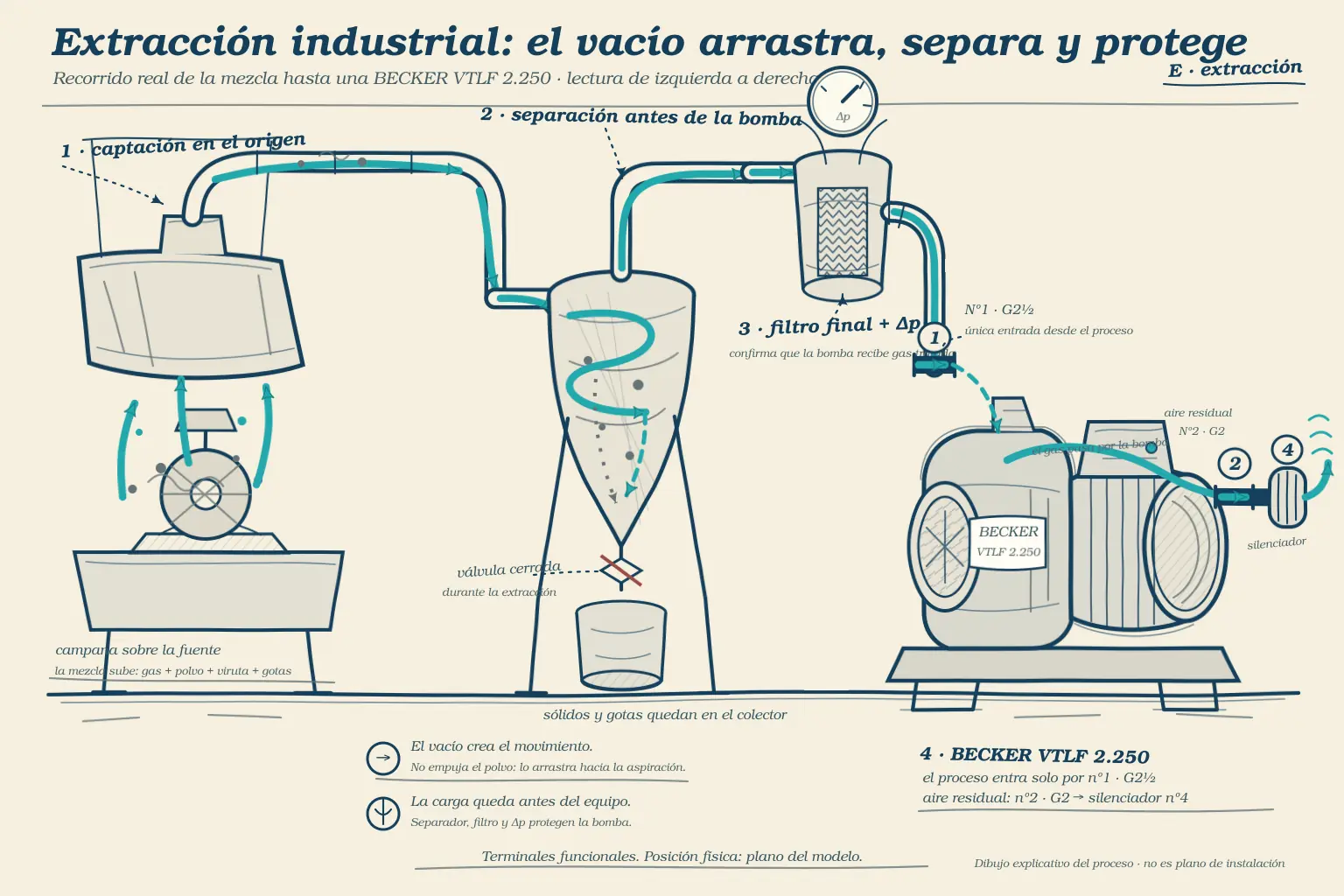

Extracción
Captar, conducir y separar
Definimos qué se extrae y qué llegará realmente a la aspiración. La composición, la temperatura y los contaminantes determinan filtración, separación y compatibilidad; no basta con elegir por potencia.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Conoce 28 aspectos de extracción, captación, separación y conducción del gas, con una ilustración distinta para cada explicación.
Captar en el origen
Captar contaminantes cerca del origen
La posición de la toma influye en la cantidad de aire necesaria para conducir humos o partículas. Acercarla y orientarla correctamente forma parte del diseño de captación. El tratamiento posterior debe corresponder al contaminante. El equipo generador se selecciona con el caudal útil y la pérdida total, incluyendo filtros y conductos.
Caso práctico: Se cambia el material que produce el residuo
Identifica composición, temperatura y características del nuevo efluente. No mantengas automáticamente el tratamiento anterior si cambian contaminantes o propiedades del polvo. La evaluación debe confirmar captación, separación, manejo de residuos y compatibilidad del equipo para las nuevas condiciones reales del proceso.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Captar cerca del punto de generación
La geometría y la posición de la toma influyen en la eficacia de extracción. Alejarla, cambiar el ángulo o añadir una manguera puede alterar el resultado. La selección debe contemplar el caudal útil en la captación y las pérdidas de filtración. La presión junto al ventilador o soplante no describe por sí sola la captación.
Mide el volumen de gas que atraviesa cada toma durante el trabajo real. Registra unidad, presión y temperatura de referencia, instrumento y posición. Si falta el requisito, una prueba representativa permite relacionar el caudal con una captación suficiente.
Extraer en procesos de soldadura láser
La captación debe situarse de acuerdo con la zona donde se generan humos y partículas. Temperatura, composición y tratamiento del aire condicionan el sistema. La extracción no debe confundirse con el gas del resonador ni con el gas auxiliar de proceso. Cada función necesita su propio dimensionamiento y protección.
La captación se aproxima al punto de soldadura y conduce la corriente hacia la separación. Material, régimen y configuración de la máquina determinan los residuos. Revisa carga de filtros, acceso al receptor y coordinación de la extracción con el ciclo del láser.
Aspirar residuos en limpieza industrial
El tipo de residuo determina filtración, separación y compatibilidad del sistema. Tamaño de partícula, abrasión y posible combustibilidad deben identificarse antes de elegir. Las mangueras y boquillas también afectan al caudal útil. Una referencia BECKER para generar vacío forma parte del equipo completo de recogida; no sustituye su evaluación de aplicación.
Compara la rama más larga, las boquillas y los residuos reales, incluyendo las tareas simultáneas. En equipos móviles añade traslado, alimentación y vaciado. La prueba debe durar lo suficiente para observar la carga del receptor y de la filtración durante la limpieza prevista.
Integrar extracción en líneas alimentarias
Los requisitos de higiene y limpieza se suman a los de caudal y presión. Identifica si existe contacto con alimento y cómo se separan los residuos. Los materiales y el procedimiento de mantenimiento deben corresponder a la línea. La selección del generador no valida por sí sola la aptitud higiénica del conjunto.
La recogida acompaña a la producción y a la limpieza. Producto, líquidos de lavado y temperaturas pueden cambiar entre fases. Define qué corrientes se separan, cómo se retienen los residuos y qué materiales y requisitos higiénicos corresponden a cada recorrido.
Recoger mezclas de aire y agua
La recogida necesita un separador y un sistema de descarga adecuados para impedir que el líquido alcance un generador no diseñado para recibirlo. Describe caudal de entrada, sólidos presentes y variaciones de nivel. La selección integra todo el conjunto y sus controles. La bomba no se elige como si el fluido fuese únicamente aire seco.
En drenaje por vacío se recogen mezclas variables de aire y agua. El receptor separa el líquido antes de la bomba. Coordina nivel, vaciado y entrada de aire con el caudal de agua, la suciedad y la continuidad que necesita el trabajo.
Caracterizar y separar lo aspirado
Describir partículas y humedad
Una consulta de extracción debe indicar qué se recoge, en qué cantidad y a qué temperatura. Añade presencia de gotas, vapores o mezclas. Estos datos determinan separación, materiales y condiciones del generador. Una fotografía ayuda a entender la instalación, pero no sustituye la identificación del contaminante ni la especificación del proceso.
Separar fases antes del generador
Cuando la captación recoge aire con líquido, el sistema necesita un elemento de separación diseñado para esas condiciones. Describe caudal, proporción de líquido y episodios de arrastre. La salida de gas y la descarga de líquido cumplen funciones distintas y deben conservar su operación prevista.
Proteger la salida superior del separador
La salida de gas debe mantener las condiciones de separación para las que se diseñó el recipiente. Identifica nivel admisible, conexiones de inspección y síntomas de arrastre. Un aumento de líquido hacia la salida requiere revisar el conjunto de recogida antes de seleccionar otro generador.
Vaciar y revisar la recogida
El líquido retenido necesita un procedimiento de descarga que mantenga la función del separador. Comprueba que el nivel observado corresponde al sensor y que no hay obstrucciones. La frecuencia de revisión depende de la entrada real de agua. Un recipiente correcto en tamaño puede fallar si su descarga o control dejan de operar.
Líquidos y partículas quedan retenidos en etapas adecuadas; el gas continúa bajo las condiciones previstas para el equipo.
Considerar condensación en tramos fríos
El gas extraído puede condensar durante su recorrido aunque la toma no aspire líquido visible. Describe cambios térmicos y puntos donde aparecen gotas para estudiar el tratamiento y la recogida. Describe dónde puede enfriarse el gas y acumularse líquido. La separación, la recogida y el vaciado deben responder al caudal y al régimen de servicio; un recipiente lleno o un drenaje inoperante cambia la protección disponible.
Conducir y repartir la aspiración
Mantener la sección de aspiración
Curvas, conexiones y mangueras influyen en la resistencia al paso. Una modificación aparentemente pequeña puede reducir el caudal en la boca de captación. Revisa el recorrido completo en su posición de trabajo. El diagnóstico mejora si se comparan lecturas a ambos lados de los elementos que pueden obstruirse o estrangularse.
Mangueras, codos y derivaciones añaden pérdidas y pueden acumular residuos. Compara el recorrido y la aspiración antes y después de limpiar, cambiar una manguera o abrir otra rama. Así se localiza una limitación de la red antes de cambiar la bomba.
Caso práctico: Aumenta la depresión y disminuye el efecto útil
Una restricción creciente en filtración o conducción puede modificar las lecturas del sistema. Comprueba dónde se mide y compara puntos previstos por el diseño. La presencia de depresión no certifica una captación adecuada; el resultado debe evaluarse en el origen de la emisión con el procedimiento aplicable.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.
Considerar varias tomas simultáneas
La apertura de una captación modifica el equilibrio de una red compartida. Define cuántos puntos funcionan a la vez y durante cuánto tiempo. Un sistema que funciona con una sola toma puede perder eficacia al activar otras. La regulación y el dimensionamiento deben responder a combinaciones reales de servicio.
Registra qué tomas coinciden, durante cuánto tiempo y en qué fases del turno. Incluye limpieza y cambios de lote. Ese perfil permite estudiar una central, equipos individuales o regulación, y comprobar la recuperación al entrar la combinación de tomas más exigente.
Caso práctico: La captación empeora después de añadir una toma
Documenta la nueva configuración, los ramales abiertos y el proceso que genera el contaminante. El cambio puede modificar el reparto de caudal y las pérdidas comunes. La solución requiere revisar el diseño de captación y conducción, además de comprobar la capacidad y compatibilidad del generador.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Estudiar el flujo entre ramales detenidos
En una red compartida, las diferencias de presión pueden generar circulación entre zonas cuando cambia su servicio. La retención y el aislamiento se definen con el fluido y con la arquitectura de la extracción. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
Identificar válvulas y elementos de control
El panel de servicio ayuda a localizar qué componente gobierna cada captación. Documenta posiciones y conexiones de los elementos que forman parte de la instalación. Una identificación clara permite comparar configuraciones de trabajo y localizar cambios después de una intervención.
Apoyar conductos y mangueras de captación
El peso de una conducción o de una boca móvil no debe modificar las conexiones del conjunto. Revisa los apoyos cuando cambie el recorrido o se añadan accesorios a la extracción. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.
Mantener racores y uniones
Las conexiones deben conservar estanqueidad y capacidad de paso en un entorno exigente. Revisa sellos, cierres y sujeción de mangueras. Una entrada de aire pequeña en cada unión puede sumar una pérdida importante en un recorrido largo. Tras la intervención, comprueba el funcionamiento con una configuración conocida del proceso.
Boquilla, manguera, derivación o posición respecto al material pueden alterar solo esa toma, aunque el resto de la red permanezca estable.
Conservar juntas durante la limpieza del conducto
Los tramos desmontables permiten revisar el interior, pero deben recuperar la configuración validada. Identifica cada unión, junta y accesorio retirado. La limpieza y la gestión del material retenido siguen el procedimiento del proceso y no deben introducir nuevas restricciones en el recorrido.
Filtrar, medir y diagnosticar
Reconocer saturación de filtros
La acumulación de material aumenta la resistencia y puede reducir la captación. Observa el indicador o la diferencia de presión definidos para el sistema. Cambiar un cartucho por otro de apariencia similar puede modificar filtración y paso de aire. Identifica la referencia y verifica el comportamiento después de la intervención.
El filtro añade una pérdida que cambia con caudal y carga. La selección debe mantener la extracción durante el intervalo previsto de servicio, además del arranque con filtro limpio. Registra esa evolución y el criterio de mantenimiento.
Acceder al cartucho sin alterar el circuito
La sustitución o inspección del filtro requiere espacio y una configuración identificada. Conserva referencia del elemento, posición de juntas y conexiones del alojamiento. El acceso debe corresponder al procedimiento previsto para el contaminante y permitir recuperar el montaje después de la intervención.
Localizar pérdidas por tramos
Las medidas a ambos lados de un recorrido ayudan a estudiar codos, válvulas y reducciones de paso. Registra caudal y tomas activas cuando comparas presiones. Una restricción localizada puede explicar una pérdida de captación aunque el generador mantenga su condición de funcionamiento.
Medir el caudal del servicio de extracción
La captación se estudia con un caudal y unas condiciones de gas definidos. Identifica el punto de lectura y los puestos que trabajan simultáneamente al comparar una medición con el requisito del proyecto. Indica si el caudal se expresa en las condiciones reales de la línea o referido a otras condiciones. Presión, temperatura y composición pueden cambiar la interpretación. Conserva las unidades y la referencia del instrumento al comparar resultados.
Comprobar el conjunto de proceso
Cámara, separador, filtro y conductos deben evaluarse como un sistema. Las lecturas en varios puntos permiten localizar cambios de resistencia o fugas. La documentación debe identificar el gas y el estado del proceso durante cada prueba. Esto ayuda a evitar sustituciones basadas únicamente en una presión aislada junto al generador.
Registra presión junto a la toma y en la entrada de la bomba durante el mismo estado de trabajo. Indica si es absoluta o relativa. La diferencia entre puntos permite estudiar pérdidas de red y separación, sin atribuir a la toma la lectura del colector.
Comparar equipo y circuito
Registra el caudal requerido en la toma y las pérdidas del recorrido hasta la descarga. Incluye el filtro en condiciones de servicio y su límite de intervención. La curva del equipo debe cubrir ese punto de trabajo. La potencia del motor no demuestra equivalencia entre dos tecnologías o dos ejecuciones.
Comprueba captación, presión o caudal, separación y secuencias bajo la misma carga y simultaneidad. Si comparas coste, registra energía, consumibles, retirada de residuos y tiempo de intervención para ese servicio. Conserva condiciones, instrumentos y criterios del ensayo.
Temperatura, muestras y ruido
Intercambiar calor en el circuito
El gas recirculado puede transportar calor desde la zona de proceso. Un intercambiador contribuye a mantener las condiciones definidas por el fabricante de la máquina. Describe temperaturas de entrada y salida, caudal y pérdida de presión. La selección del generador debe considerar todo el circuito, incluido el aumento de resistencia por ensuciamiento de los elementos.
Describe los gases y vapores que permanecen después de separar líquidos y sólidos. Incluye sustancias, concentraciones, temperatura y cambios por limpieza o producto. Con esos datos se comprueban materiales, ejecución del equipo y tratamiento y destino del escape.
Analizar una muestra representativa
La composición del gas extraído puede condicionar materiales y tratamiento. Si se requiere análisis, identifica el lugar de toma y qué propiedad se necesita comprobar antes de interpretar la muestra. El punto de toma y el acondicionamiento de la muestra deben conservar la propiedad que se quiere evaluar. Identifica gas, presión, temperatura y método de análisis, sin confundir una lectura de proceso con una certificación del suministro.
Relacionar el ruido con la captación
Una lectura acústica de la extracción debe conservar la apertura de tomas y el régimen de servicio. El ruido puede proceder del paso del aire, de vibraciones o de otros equipos próximos. La comparación acústica requiere el mismo punto de medida, distancia, carga y entorno. Distingue el ruido del aire, el de la máquina y el transmitido por la estructura antes de valorar una medida de atenuación.
Evaluar atenuación con el contaminante conocido
Un silenciador de extracción debe ser compatible con las partículas, humedad y condiciones del gas. Su integración se estudia junto con la separación y el acceso de mantenimiento previstos para el servicio. El silenciador se estudia junto con el caudal, la pérdida de presión y las condiciones de limpieza. Su incorporación debe conservar el punto de trabajo del sistema y el acceso necesario para inspección.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
La extracción debe describir qué se capta, dónde se genera y cómo se trata antes de llegar al equipo. Una bomba o soplante constituye solo una parte del sistema. El diseño de la campana, la separación y el tratamiento del efluente condicionan la función, especialmente cuando existen polvo, vapores o humos.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
La presión diferencial disponible debe cubrir las pérdidas del recorrido previsto. Diferencia la lectura de la red del comportamiento efectivo de captación en el punto de emisión. Tener depresión en una tubería no demuestra por sí solo que la campana controle el contaminante; esa comprobación corresponde al diseño y verificación del sistema completo.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
Describe número de tomas, secciones, longitudes, accesorios y estado de filtración. El caudal útil puede disminuir al añadirse un ramal o cargarse un filtro. La selección debe estudiar el recorrido real y la simultaneidad, evitando conectar nuevas captaciones solo porque existe una boca libre en el colector.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
Identifica cuándo se genera el contaminante y qué tomas deben permanecer activas a la vez. Incluye arranque y limpieza si forman parte del servicio. La regulación y las compuertas deben responder a esa secuencia; el promedio de consumo no sustituye la condición de mayor demanda que el sistema debe gestionar.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
Comunica composición, tamaño de partículas, temperatura, humedad y posibles propiedades peligrosas del efluente. No presupongas compatibilidad del generador con polvo combustible o vapores agresivos. La separación y el tratamiento deben definirse específicamente, de modo que el equipo reciba las condiciones de gas para las que su ejecución ha sido autorizada.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
La instalación incluye captación, transporte, separación y descarga o tratamiento final. Comprueba accesos de inspección y medios para retirar residuos conforme al proceso. La elección de una bomba BECKER no valida por sí sola el conjunto de extracción ni sustituye la evaluación técnica de las condiciones del contaminante y del lugar.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En extracción, compara el consumo manteniendo las mismas captaciones activas y la condición requerida en cada punto de uso. La regulación no debe reducir el caudal por debajo del que exige el proyecto para el contaminante tratado. Registra el estado de los filtros y las pérdidas del recorrido. Una medida energética con tomas cerradas no representa la operación habitual de la instalación.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
La continuidad de extracción requiere planificar la revisión de captaciones, separadores, filtros y generador. Identifica cómo se retirarán los residuos y qué componentes pueden intervenirse durante una parada prevista. Confirma repuestos y procedimientos para el contaminante real. Después del servicio, verifica la configuración y el resultado en los puntos de captación; el funcionamiento del motor no demuestra por sí solo que se haya recuperado el servicio.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Registra configuración de tomas, condiciones de proceso y lecturas disponibles cuando el sistema cumple su función. Si se cambia un filtro, una campana o el trazado, actualiza la referencia. Comparar solamente corriente del motor puede dejar sin observar una pérdida de captación causada por cambios en la distribución del aire.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Revisa primero obstrucciones, posición de compuertas, fugas y estado del separador o filtro. Una desviación común a todas las tomas sugiere investigar elementos compartidos; una localizada requiere revisar su ramal. El diagnóstico debe preservar el tratamiento del efluente y los procedimientos previstos para intervenir en equipos contaminados.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
La gestión de residuos y filtros usados depende del material captado. Registra condiciones de retirada y sustitución, además del mantenimiento del generador. No limpies un elemento de forma que vuelva a dispersar el contaminante o lo envíe a la bomba; aplica el procedimiento específico del sistema de extracción instalado.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Conserva por separado las referencias del generador, del separador y de los elementos filtrantes. Una equivalencia basada solo en medidas exteriores puede alterar restricción o capacidad de retención. Para repuestos BECKER, aporta placa y serie; para componentes del sistema, identifica también al fabricante y la configuración de proceso.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de extracción industrial
Para consultar una solución de extracción industrial, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Extracción industrial en Latinoamérica
Términos habituales de esta guía: extracción industrial, aspiración industrial, succión industrial, captación localizada, extracción de humos, extracción de partículas, captación de polvo, sistema de aspiración central, recogida de residuos, separador aire agua, filtración de aspiración, pérdida de carga en filtros. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre extracción
¿Puede la bomba aspirar partículas o líquidos?
Solo dentro de las condiciones expresamente admitidas para su ejecución. Normalmente el circuito incorpora separación y protección antes de la bomba.
¿Una boquilla más grande mejora la extracción?
Su tamaño debe relacionarse con caudal, distancia y geometría del puesto. La eficacia se verifica en la instalación real.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos para estudiar esta aplicación
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Paletas en seco
BECKER KVT 3.60
Para comparar aspiración de aire compatible después de la separación requerida por el proceso. La extracción se dimensiona con caudal de captación, pérdida de filtros y límites de presión de la bomba.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER KVT 3.60
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER KVT 3.80
Generación de aspiración después de separar y tratar el efluente según el proceso.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Conexiones y montaje · BECKER KVT 3.80
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Paletas en seco
BECKER VT 4.40
Generación de aspiración después de separar y tratar el efluente según el proceso.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Punto de trabajo · BECKER VT 4.40
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Paletas en seco
BECKER VTLF 2.200
Generación de aspiración después de separar y tratar el efluente según el proceso.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Respuesta durante el ciclo · BECKER VTLF 2.200
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Paletas en seco
BECKER VTLF 2.250
Referencia para estudiar extracción en circuitos que protegen la entrada frente a partículas y líquidos. Se revisa la resistencia del sistema limpio y su evolución durante el servicio de los filtros.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VTLF 2.250
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Canal lateral
BECKER SV 300/1
Captaciones cuyo caudal y presión diferencial encajen en el rango de la ejecución.
Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.
Ejecución eléctrica · BECKER SV 300/1
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Canal lateral · una etapa
BECKER SV 500/1
Para evaluar extracción de aire con demanda de caudal dentro de la curva de canal lateral. El material captado debe separarse antes del equipo según la instalación; la selección no presupone aptitud para polvos peligrosos.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 500/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 201/1
Captaciones cuyo caudal y presión diferencial encajen en el rango de la ejecución.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Condiciones del gas · BECKER VARIAIR SV 201/1
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 300/1
Captaciones cuyo caudal y presión diferencial encajen en el rango de la ejecución.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Filtración y pérdidas · BECKER VARIAIR SV 300/1
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 500/1
Captaciones cuyo caudal y presión diferencial encajen en el rango de la ejecución.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Refrigeración y ambiente · BECKER VARIAIR SV 500/1
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Paletas lubricadas
BECKER U 5.101
Generación de aspiración después de separar y tratar el efluente según el proceso.
La tecnología utiliza aceite en la cámara de compresión. Se comprueban el rango de trabajo continuo, la carga de vapor, la separación de aceite y la protección frente a líquidos o partículas.
Mantenimiento y consumibles · BECKER U 5.101
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Vacío de garra
BECKER BCV 150
Generación de aspiración después de separar y tratar el efluente según el proceso.
Tecnología para generación de vacío que se compara con la demanda y el régimen de servicio. La elección de materiales, protecciones y ejecución depende del gas y de las condiciones de entrada.
Comparación de la alternativa · BECKER BCV 150
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para extracción. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
