Bomba de vacío BECKER VT 4.40
Bomba de vacío BECKER VT 4.40 de paletas en seco para procesos industriales.
Servicio continuo · Sin aceite de bombeo
También disponible en alternativa VX 4.40 X-tra ↗
Vacío seco, bien resuelto
Una bomba de desplazamiento positivo con refrigeración por aire, paletas autolubricantes y regulación integrada. Diseñada para trabajar en el rango de vacío primario.
Sin aceite de bombeo
El funcionamiento en seco evita los cambios de aceite en la cámara de bombeo. Filtros y paletas siguen requiriendo revisión.
Regulación integrada
La válvula reguladora permite ajustar el punto de funcionamiento dentro de las condiciones del fabricante.
Refrigerada por aire
La ventilación forma parte de la instalación: debe mantenerse libre y respetar las indicaciones del manual.
Selección con criterio
La presión de trabajo, el caudal, las fugas y la alimentación determinan la configuración adecuada.
Diseñada para trabajar
Hecha para durar
Explora la VT 4.40 desde dos perspectivas. Imágenes originales sin fondo, con ampliación para observar los detalles del equipo.
La forma de la precisión
Vista frontal oblicua del conjunto: cubierta, regulación y base del equipo.
Las fotografías muestran configuraciones de referencia. Confirma versión, motor y conexiones en la oferta.
01 / 02BECKER VT 4.40
Ficha técnica
Compara las referencias a 50 y 60 Hz. La tensión, las fases y la configuración del motor se confirman con la placa y la versión ofertada.
Referencia a 50 Hz · Potencia 1,25–1,3 kW según motor · Ruido 67 dB(A)
Ficha técnica BECKER · edición 2025 ↗| Parámetro | 50 Hz | 60 Hz |
|---|---|---|
| Caudal nominal | 40 m³/h | 48 m³/h |
| Presión final absoluta | 150 mbar | 150 mbar |
| Potencia instalada del motor | 1,25–1,3 kW | 1,50 kW |
| Nivel sonoro | 67 dB(A) | 72 dB(A) |
| Peso con motor, según versión | ≈38–41 kg | ≈38–41 kg |
| Conexión de vacío | G 3/4 | G 3/4 |
La potencia, el peso y las dimensiones dependen del motor y de la configuración; confirma la placa y el plano de la unidad ofertada. El caudal nominal y la presión final no se alcanzan simultáneamente: utiliza la curva correspondiente a tu versión para conocer el caudal a la presión de trabajo.
Curvas de rendimiento
BECKER VT 4.40
Curvas históricas BECKER de la edición 04.09.2015, digitalizadas para explorar el punto de trabajo de esa referencia. Cambia la frecuencia, compara ambas curvas y mueve la presión para consultar valores aproximados.
Referencia: 1000 mbar y 20 °C
Tolerancia publicada: ±5 %
Fuente histórica: ficha del 04.09.2015
Caudal de aspiración
Valores aproximados por interpolación de las curvas históricas BECKER de 2015. Explora con el control, pulsa sobre la curva o usa las flechas del teclado.
Confirma la curva de la versión suministrada antes de dimensionar. Para una presión requerida inferior a 150 mbar abs., hay que estudiar otra solución.

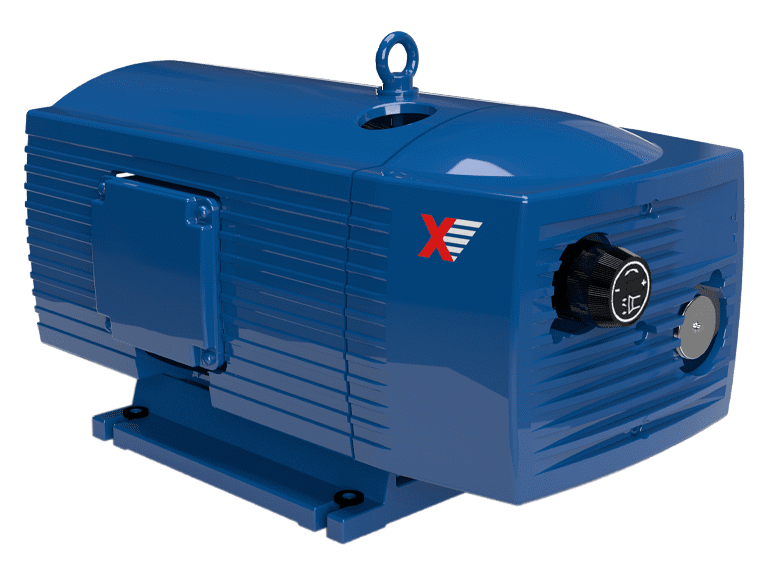

BECKER VX 4.40La alternativa X-tra
para trabajar más lejos
Cuando tu prioridad es el servicio intensivo, la VX 4.40 aporta paletas de larga duración y una presión final de 100 mbar absolutos. Conserva el formato compacto y el funcionamiento en seco de la familia.
BECKER publica 20.000 horas o un máximo de 3 años para las paletas X-tra. Aplican las condiciones de uso y garantía del fabricante; confirma su alcance en tu oferta. Filtros y refrigeración requieren mantenimiento.
VT 4.40 frente a VX 4.40
| Característica | VT 4.40 | VX 4.40 · X-tra |
|---|---|---|
| Caudal nominal | 40 m³/h | 40 m³/h |
| Presión final absoluta | 150 mbar | 100 mbar |
| Potencia instalada del motor | 1,25–1,3 kW | 1,25–1,3 kW |
| Nivel sonoro publicado | 67 dB(A) | 67 dB(A) |
| Peso con motor, según versión | ≈38–41 kg | ≈38–41 kg |
| Paletas | Carbono autolubricante | Compuesto de grafito X-tra de larga duración |
| Elección por proceso | Vacío seco industrial desde 150 mbar abs. | Mayor profundidad de vacío y larga vida de paletas |
Datos de las fichas BECKER del 15.10.2025 (VT) y 16.10.2025 (VX); potencia y peso dependen del motor. Un valor menor en mbar absolutos significa mayor vacío. Los caudales nominales no son el caudal disponible a presión final. Las gráficas interactivas de esta página son una digitalización histórica de la VT 4.40, edición 2015; para la VX consulta su ficha específica.
El vacío que conecta
tu industria
De la hoja de papel a la célula robotizada. Explora los procesos en los que una VT 4.40 puede integrarse cuando su curva de caudal y su rango de vacío cubren la demanda real.
FOTOGRAFÍA DE APLICACIÓN INDUSTRIAL / ARCHIVO EXPORTVACIO
Encuentra tu aplicación
Este mapa orienta la selección. La compatibilidad de cada máquina se confirma por caudal, presión, fugas, medio aspirado y ciclo; el sector por sí solo no determina el modelo.
Impresión offset
Alimentación, separación y traslado de hojas por vacío en impresoras compatibles.
Clave de selecciónRevisar demanda por estación y polvo de papel.
Encuadernación y postimpresión
Toma de hojas en plegadoras, alzadoras, encuadernadoras y equipos de acabado.
Clave de selecciónConfirmar ciclos y si la máquina también necesita soplado.
Preimpresión y CTP
Fijación por vacío de planchas y originales sobre superficies de exposición.
Clave de selecciónComprobar estanqueidad y presión de sujeción.
Formación de cajas y estuches
Apertura de cartón, toma de bandejas y posicionamiento en encajadoras.
Clave de selecciónDimensionar fugas del cartón y ventosas simultáneas.
Etiquetado automático
Sujeción y transferencia de etiquetas o láminas en cabezales compatibles.
Clave de selecciónVerificar la demanda instantánea del aplicador.
Apertura de bolsas y envases
Manipulación del envase en líneas de embolsado y alimentación automática.
Clave de selecciónDistinguir apertura del envase de envasado al vacío profundo.
Robótica y pick & place
Toma, posicionamiento y transferencia de piezas con garras de vacío.
Clave de selecciónValidar agarre, tiempo de respuesta y seguridad del sistema.
Vidrio, chapa y paneles
Manipulación de superficies poco porosas mediante ventosas y útiles estancos.
Clave de selecciónCalcular carga, reserva y protección frente a pérdida de vacío.
Madera, CNC y mesas de sujeción
Fijación en útiles, pequeñas zonas selladas o ventosas de centros de mecanizado.
Clave de selecciónLas mesas grandes de MDF poroso pueden exigir mucho más caudal.
Electrónica y pruebas de PCB
Sujeción de placas, útiles de ensayo y manipulación de componentes electrónicos.
Clave de selecciónRevisar fugas del útil y número de puntos activos.
Plásticos y piezas moldeadas
Extracción y transferencia por ventosas de piezas en células automatizadas.
Clave de selecciónComprobar temperatura de la pieza y estanqueidad del agarre.
Packaging farmacéutico y cosmético
Manipulación de estuches, envases y bandejas en la automatización del embalaje.
Clave de selecciónLa integración higiénica se valida para cada línea.
Mesas de corte y materiales flexibles
Sujeción localizada de láminas, tejidos revestidos y materiales de baja permeabilidad.
Clave de selecciónPorosidad y área abierta determinan el caudal necesario.
Fabricantes de maquinaria y bancos de ensayo
Generación de vacío primario en útiles de montaje, comprobación y automatización.
Clave de selecciónDefinir presión, volumen a evacuar y tiempo de ciclo.
Pequeñas redes y sistemas con depósito
Alimentación de varios consumidores mediante un conjunto dimensionado.
Clave de selecciónEstudiar simultaneidad, reserva, control y pérdidas de carga.
La VT 4.40 estándar es una bomba para vacío primario con aire compatible, seco y limpio. Las aplicaciones con líquidos, vapores, polvo arrastrado o requisitos de vacío profundo necesitan una evaluación y, cuando corresponda, otra tecnología. El F35 filtra partículas; no convierte el equipo en una bomba para líquidos.
Fuentes y criterio de aplicación
Síntesis técnica de Exportvacio a partir de las aplicaciones de vacío publicadas por BECKER y de los límites de la VT 4.40. Las referencias sectoriales describen familias de soluciones; no certifican todas las máquinas para este modelo.
Papel e impresión ↗Packaging secundario ↗Robótica ↗Electrónica ↗CNC y madera ↗Más protección
Más confort
Completa la VT 4.40 o la VX 4.40 con filtración externa, aislamiento acústico y los elementos de control que tu proceso necesita.
Filtro F35
BECKER 74000107000Una etapa de filtración adicional en la línea de aspiración, especialmente útil cuando el proceso genera polvo de papel o partículas. Su cartucho es distinto del filtro interno 909505.
- Conexión
- G 1¼″
- Caudal nominal
- Hasta 90 m³/h
- Cartucho de papel
- 84040107000
- Eficiencia
- 99 % a 2 µm
Datos de la ficha actual del fabricante. BECKER lista compatibilidad con VT 4.40 Index A/C y VX 4.40 Index C. Se debe prever el racor de adaptación a la aspiración G ¾″ y comprobar las pérdidas de carga.
Consultar F35 ↗
Cabina SH 19
REFERENCIA DE CATÁLOGO 76714053801Reduce la presencia sonora del equipo en el puesto de trabajo. Sustituye la cubierta estándar y conserva una configuración de refrigeración diseñada para la bomba.
- 50 Hz · Conjunto
- 56 dB(A)
- 60 Hz · Conjunto
- 62 dB(A)
- Familia de equipos
- VT / VX 4.40
- Dimensiones de plano
- 806 × 445 × 386 mm
Valores del catálogo de accesorios: 2/3 de carga, ambos lados canalizados, DIN EN ISO 3744, KpA = 3 dB(A). No son una garantía de ruido en cualquier instalación. Confirma versión y referencia vigente antes del pedido.
Consultar cabina SH 19 ↗Vacuómetro y vacuostato
Lectura del vacío y señal de control para supervisar el punto de trabajo.
Racores y línea de vacío
Conexiones estancas, manguera apta para vacío y diámetro acorde a la instalación.
Cuadro de protección y mando
Protección del motor y maniobra dimensionadas con la placa y la red disponible.
Depósito y control de demanda
Reserva y control cuando la simultaneidad o el proceso lo requieren. Integración bajo estudio.
Tu configuración, en una consulta
Selecciona el equipo y los extras para añadirlos al asistente de cotización.
El envío lo revisas y decides tú.
Una, dos o tres bombasUn sistema a tu medida
Integra 1, 2 o 3 equipos VT 4.40 o VX 4.40 en una central con depósito. Las configuraciones D1, D2 y D3 permiten plantear capacidad, alternancia y reserva según la demanda de tu instalación.
El tanque aporta volumen de reserva y ayuda a gestionar los ciclos. Su tamaño, el control y la tubería se dimensionan con el caudal requerido, las fugas y la presión de trabajo.
- Capacidad nominal instalada
- 80 m³/h
- Reparto de equipos
- 1 en servicio / 1 de reserva
- Presión final de cada bomba
- 150 mbar abs.
Industria
Centraliza estaciones de manipulación, impresión, embalaje o sujeción. Una configuración dúplex o tríplex permite estudiar secuenciación y mantenimiento con reserva.
Clínicas y laboratorios
Plantea una solución para servicios auxiliares compatibles con vacío seco. La aspiración clínica requiere definir por separado la protección frente a líquidos, contaminación y retorno.
Hospitales
Estudia una central de vacío medicinal como proyecto completo: demanda simultánea, redundancia, filtración, separadores, alarmas y continuidad de suministro.
Qué definir antes de cotizar una central
Uso industrial, auxiliar o medicinal; número de puntos simultáneos; caudal a la presión requerida; ciclo de consumo; autonomía de reserva; volumen del tanque; número de equipos en servicio y reserva; tensión, fases y frecuencia; ventilación de la sala; tratamiento de condensados; filtración; aislamiento y antirretorno; control, alarmas y señalización. La capacidad nominal se confirma en el punto de trabajo.
Menos ruidoMás confort de trabajo
Explora los niveles sonoros publicados para la VT 4.40 con cubierta estándar y para el conjunto VT / VX 4.40 con cabina SH 19. Cambia la frecuencia y consulta la incertidumbre declarada.
Valores publicados a 50 Hz · 67 / 56 dB(A)
Comparación documental, no atenuación garantizada. La ficha de la bomba indica medición a 1 m, carga media y ambos lados canalizados; la cabina declara 2/3 de carga. Las condiciones no son idénticas. El nivel real depende de la instalación y debe medirse en el puesto de trabajo. Los decibelios son una escala logarítmica.
BECKER SH 19
Ficha técnica de la variante 4.40
| Referencia SH 19 para VT / VX 4.40 | 76714053801 |
|---|---|
| Nivel publicado · 50 / 60 Hz | 56 / 62 dB(A) |
| Masa total · bomba + SH 19 | 42 kg |
| Envolvente indicada en el plano | 806 × 445 × 386 mm |
| Conexión de vacío indicada | 3/4″ |
| Cotas específicas de la 4.40 | e = 290 · f = 362 · g = 40 mm |
| Cotas sin aplicación en esta variante | e1 / g1 / g2: — |
| Montaje | Sustituye la cubierta de serie |
| Aplicación | VT 4.40 / VX 4.40 de paletas en seco |
| Ensayo acústico de la cabina | 2/3 de carga · ambos lados canalizados |
| Norma e incertidumbre publicadas | DIN EN ISO 3744 · KpA = 3 dB(A) |
La masa de 42 kg incluye la bomba. El plano oficial detalla fijaciones, paso de cable y posición de la caja de bornes. Confirma la revisión y el montaje para la unidad suministrada.
Una integración
bien resuelta
Cuadro de referencia para preparar la instalación de una VT 4.40 o VX 4.40 estándar. La placa y el esquema de bornes de la unidad suministrada definen la conexión final.
Circuito de aspiración
Sentido del aire: proceso → bomba. El F35 tiene conexión G 1¼″; adaptar la unión sin estrangular la línea. La descarga y el aire de refrigeración deben permanecer libres.
Alimentación y protección
PE · Tierra de protección al motor
Esquema funcional de integración, sin puentes universales. El cableado debe ejecutarlo un electricista cualificado con el equipo aislado.
Conexiones de la VT 4.40
| Punto de conexión | Dato o criterio | Qué confirmar en tu proyecto |
|---|---|---|
| Aspiración | VT 4.40 / VX 4.40: G ¾″ | La variante VT 4.40/0-90 utiliza G 1″. Identificar el modelo completo. |
| Filtro externo F35 | G 1¼″ · 74000107000 | Racores, orientación, accesibilidad y pérdida de carga. |
| Tubería de vacío | Diámetro al menos igual al nominal de conexión | Para más de 2 m, el manual indica la sección siguiente; revisar el trazado. |
| Antirretorno | Recomendado por BECKER en líneas de más de 5 m | Compatibilidad con reserva y maniobra del sistema. |
| Tensión y fases | Según placa del motor y red de destino | Facilitar V, Hz, 1~ / 3~ y fotografía de placa. No hay una tensión universal. |
| Bornes y protección | Esquema de la caja de bornes y protección contra sobrecarga | Intensidad, factor de servicio, puesta a tierra y sentido de giro. |
| Arranques | Máximo publicado: 10 arranques/paradas por hora | Para ciclos rápidos, estudiar control de vacío con funcionamiento continuo. |
| Cuadro y cabina | Protecciones y refrigeración según configuración suministrada | Confirmar maniobra, señales y ventiladores si la versión los incorpora. |
Repuestos BECKER VT 4.40
La referencia exacta

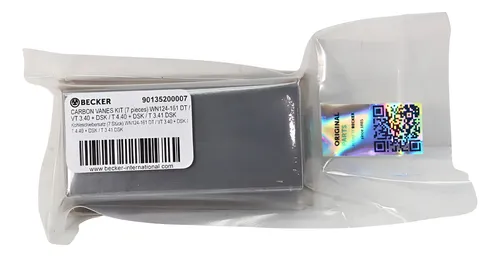

BECKER identifica esta designación con el juego 90135200007 de siete paletas de carbono. Su catálogo contempla la VT 4.40 Index A y C; verifica siempre la versión y el número de serie antes del pedido.
| Referencia | Identificación | Alcance |
|---|---|---|
| WN 124-161 | Designación de paletas BECKER | Familia VT 4.40 · comprobar índice y serie |
| 90135200007 | Número de pedido BECKER | Juego de siete paletas |
| H95434/7 | Referencia alternativa HARDVANES | Juego de siete · 95 × 43 × 4 mm · pieza alternativa, no original BECKER |
¿Buscas H63434? HARDVANES publica H63434/7 para la familia 3.25 / 4.25, con medidas de 63 × 43 × 4 mm. No corresponde a la referencia publicada para VT 4.40. Para esta bomba, la tercera referencia alternativa documentada es H95434/7. Confirma modelo, placa e índice antes de comprar; estas referencias no se trasladan automáticamente a las paletas X-tra de la VX.
Paletas
Comprueba el desgaste y los límites de sustitución del manual de tu unidad.
Filtración
Revisa el estado del filtro de aspiración y confirma su referencia antes de sustituirlo.
Refrigeración
Mantén libres ventilación y superficies de refrigeración según instrucciones BECKER.
Mantenimiento de la VT 4.40: cuándo revisar cada componente
Planifica las intervenciones por horas de funcionamiento y por el estado real del equipo. El manual BECKER distingue los intervalos de la VT 4.40 y de la VX 4.40 con paletas X-tra.
| Intervención | VT 4.40 | VX 4.40 |
|---|---|---|
| Comprobar y limpiar el filtro de aspiración; sustituir según estado | 40–200 h | 40–200 h |
| Limpiar la carcasa y revisar visualmente las protecciones | 40–200 h | 40–200 h |
| Comprobar y medir el desgaste de las paletas | 3.000 h | 7.500 h |
| Revisión general | 8.000 h | 20.000 h |
El filtro debe limpiarse como mínimo cada 200 horas; el aire de aspiración más sucio exige revisiones más frecuentes. Los intervalos de revisión no representan una vida útil garantizada ni sustituyen las instrucciones de la unidad instalada.
El desgaste se comprueba midiendo
El ancho mínimo de paleta indicado para la VT 4.40 y la VX 4.40 estándar es de 28 mm. La variante VT 4.40/0-90 utiliza un límite de 33 mm. Identifica el modelo completo antes de aplicar el criterio de sustitución.
Las paletas de la VX y de la VT son diferentes. La intervención debe realizarla personal cualificado siguiendo el procedimiento de aislamiento, desmontaje y comprobación del manual.
Kit original de mantenimiento BECKER
57330227600El catálogo actual identifica esta referencia como sustitución de 57330027600. Su contenido declarado incluye cartucho de filtro, junta(s) y juego de paletas.
BECKER lista la VT 4.40 Index A y C entre los equipos compatibles. Envía la fotografía de la placa, el índice y el número de serie para confirmar el kit y su contenido antes del pedido. Para una VX 4.40 se debe seleccionar su kit específico.
Fuentes: manual BECKER 28200000200, edición 10.03.2023, apartados 8.3 y 8.4; catálogo oficial de recambios consultado el 18.10.2026.
El rendimiento empieza
en cada detalle
Dos componentes esenciales para identificar el recambio de tu VT 4.40: el filtro de aspiración y la junta de la tapa lateral.
Filtro 909505
90950500000Cartucho de papel situado en la posición 72 de los despieces Index A y C. El número completo de pedido evita confusiones con otros cartuchos de la familia.
Revisa, limpia o sustituye el elemento según el manual de tu unidad y las condiciones de polvo del proceso. BECKER indica aire comprimido limpio y seco para la limpieza del cartucho de papel.
Empaque BECKER
00890016500Junta identificada en la posición 30 de los catálogos VT 4.40 Index A y C, junto a la tapa lateral del conjunto de bombeo.
Al preparar una intervención en la tapa lateral, identifica la junta mediante el despiece de tu versión. Solicítala por su referencia completa junto con la placa de la bomba.
La VT 4.40
Pieza a pieza
Un despiece vectorial interactivo, adaptado de los planos BECKER. Elige el índice de tu placa y selecciona un número para consultar la pieza y su referencia.
VT 4.40 / Index A / 11.2013
Pulsa los números del plano o usa el catálogo. Puedes ampliar y desplazar el dibujo; con teclado, Tab entra en el plano y las flechas recorren las posiciones. La posición 74 corresponde a la variante /0-65.
Catálogo de piezas y números de referencia
| Pos. | Componente | Referencia BECKER | Plano |
|---|---|---|---|
| 15 | Rotor | 02000016500 | |
| 16 | Disco de sujeción | 01680016500 | |
| 17 | Anillo de tolerancia STAR | 91100800000 | |
| 18 | Arandela dentada | 94920300000 | |
| 19 | Tornillo de hexágono interior | 94532000000 | |
| 21 | Cuerpo de la bomba | 00010216500 | |
| 23 | Tornillo de hexágono interior | 94532200000 | |
| 24 | Juego de 7 paletas de carbono | 90135200007 | |
| 25 | Pasador de posicionamiento | 95200900000 | |
| 28 | Tapa lateral | 00071016500 | |
| 29 | Tornillo de hexágono interior | 94537400000 | |
| 30 | Junta / empaque de tapa lateral | 00890016500 | |
| 46 | Ventilador con cubo | 90230026200 | |
| 48 | Chaveta | 94771300000 | |
| 49 | Arandela | 94945400000 | |
| 50 | Tornillo terminal del eje | 90180400000 | |
| 61 | Tapa del filtro | 00480327600 | |
| 67 | Muelle de presión | 00900016300 | |
| 72 | Cartucho de filtro de aspiración | 90950500000 | |
| 74 | Cartucho de filtro · variante /0-65 | 90952900000 | |
| 76 | Tornillo de hexágono interior | 94537300000 | |
| 77 | Anillo de sellado | 94802100000 | |
| 78 | Junta tórica | 91316100000 | |
| 83 | Cubierta protectora | 00680127600 | |
| 85 | Elemento de goma | 95192000000 | |
| 88 | Cubierta protectora frontal | 00680227600 | |
| 89 | Distanciador | 06800027500 | |
| 90 | Tornillo de hexágono interior | 94532000000 | |
| 91 | Elemento de goma | 95192200000 | |
| 92 | Protector de cantos | 96410900000 | |
| 94 | Pie de apoyo | 01510027600 | |
| 95 | Elemento de goma | 95192100000 | |
| 96 | Casquillo distanciador | 06800027600 | |
| 97 | Tornillo de hexágono interior | 94532800000 | |
| 98 | Arandela | 94945100000 | |
| 101 | Platillo de válvula | 83390399597 | |
| 102 | Pasacables de goma | 95190600000 | |
| 103 | Tubo distanciador | 06800216500 | |
| 104 | Cáncamo | 54880016300 | |
| 111 | Junta tórica | 91316100000 | |
| 112 | Arandela de goma | 74130027600 | |
| 124 | Válvula reguladora de vacío | 73600199613 | |
| 127 | Válvula de descarga | 72750206000 |
| Pos. | Componente | Referencia BECKER | Plano |
|---|---|---|---|
| 15 | Rotor | 02000016500 | |
| 16 | Disco de sujeción | 01680016500 | |
| 17 | Anillo de tolerancia STAR | 91100800000 | |
| 18 | Arandela dentada | 94920300000 | |
| 19 | Tornillo de hexágono interior | 94532000000 | |
| 21 | Cuerpo de la bomba | 00010216500 | |
| 23 | Tornillo de hexágono interior | 94532200000 | |
| 24 | Juego de 7 paletas de carbono | 90135200007 | |
| 25 | Pasador de posicionamiento | 95200900000 | |
| 28 | Tapa lateral | 00071016500 | |
| 29 | Tornillo de hexágono interior | 94537400000 | |
| 30 | Junta / empaque de tapa lateral | 00890016500 | |
| 46 | Ventilador con cubo | 90230026200 | |
| 48 | Chaveta | 94771300000 | |
| 49 | Arandela | 94945400000 | |
| 50 | Tornillo terminal del eje | 90180400000 | |
| 61 | Tapa del filtro | 00480427600 | |
| 62 | Tornillo de hexágono interior | 94531900000 | |
| 67 | Muelle de presión | 00900016300 | |
| 72 | Cartucho de filtro de aspiración | 90950500000 | |
| 74 | Cartucho de filtro · variante /0-65 | 90952900000 | |
| 76 | Tornillo de hexágono interior | 94537300000 | |
| 77 | Anillo de sellado | 94802100000 | |
| 78 | Junta tórica | 91316100000 | |
| 83 | Cubierta protectora | 00680127600 | |
| 85 | Elemento de goma | 95192000000 | |
| 88 | Cubierta protectora frontal | 00680227600 | |
| 89 | Amortiguador de vibraciones | 74130027601 | |
| 90 | Tornillo de hexágono interior | 94531800000 | |
| 91 | Elemento de goma | 95192200000 | |
| 92 | Protector de cantos | 96410900000 | |
| 94 | Pie de apoyo | 01510027600 | |
| 95 | Elemento de goma | 95192100000 | |
| 96 | Casquillo distanciador | 06800027600 | |
| 97 | Tornillo de hexágono interior | 94532800000 | |
| 98 | Arandela | 94945100000 | |
| 101 | Platillo de válvula | 83390399597 | |
| 102 | Pasacables de goma | 95190600000 | |
| 103 | Tubo distanciador | 06800216500 | |
| 104 | Cáncamo | 54880016300 | |
| 124 | Válvula reguladora de vacío | 73600199613 | |
| 127 | Válvula de descarga | 72750206000 |
No hay coincidencias. Prueba con el número sin espacios o consulta el PDF original.
Tu placa determina
el recambio
El catálogo estándar contiene 42 posiciones en Index A y 41 en Index C. El visor añade la posición 74 de la variante /0-65. Las referencias pueden depender de la variante y evolucionar con el tiempo: confirma modelo completo, índice y número de serie antes de pedir. El motor y sus componentes se identifican con su propia placa; este plano no sustituye las instrucciones de servicio.
Referencias específicas de variantes monofásica y /0-65
Variaciones documentadas en los catálogos Index A y C. Estas referencias sustituyen o complementan las del conjunto estándar según la versión.
| Variante | Posición | Componente | Referencia |
|---|---|---|---|
| Monofásica 1~ | 13 | Cable | 74200230000 |
| Monofásica 1~ | 83 | Cubierta protectora | 00680527600 |
| Monofásica 1~ | 94 | Pie de apoyo | 01510127600 |
| /0-65 | 21 | Cuerpo de la bomba | 00010016500 |
| /0-65 | 28 | Tapa lateral | 00070016500 |
| /0-65 | 74 | Cartucho de filtro | 90952900000 |
| /0-65 | 83 | Cubierta protectora | 00680627600 |
Todo lo que necesitas
En un solo lugar
Ficha, instrucciones y despiece para elegir, instalar y mantener la bomba. Comprueba la correspondencia de cada documento con tu versión.
Ficha técnica actual · 2025
Caudal, curva, dimensiones y motores · Edición 15.10.2025
Manual en español
Instalación, funcionamiento y mantenimiento
Despiece y catálogo de partes
Componentes y referencias para identificar repuestos
Ver plano histórico y tabla de motores · 2015
Documento histórico de la edición 04.09.2015, conservado para identificar equipos de esa versión. Para datos actuales consulta el plano y la tabla de motores de 2025 ↗. Confirma siempre el plano del motor y de la unidad ofertada.
Cifra acumulada de suministro comunicada por Exportvacio · Octubre de 2026
Tu partner de confianza
en Latinoamérica
Un suministro industrial empieza con la elección correcta y continúa con los repuestos, la documentación y el soporte. En Exportvacio ponemos esa experiencia al servicio de las industrias que exigen continuidad.
Antes de decidir
Las preguntas que ayudan a elegir bien y a identificar el repuesto correcto.
¿Puedo montar una central con dos o tres VT 4.40?
Sí, se puede plantear una central D2 o D3 con depósito y control. A 50 Hz, dos y tres equipos suman nominalmente 80 y 120 m³/h cuando todos trabajan. Con una bomba de reserva, la capacidad nominal en servicio baja a 40 y 80 m³/h. El caudal útil se verifica a la presión de trabajo.
¿Una VT 4.40 con tanque sirve directamente para vacío hospitalario?
La bomba y el tanque no certifican una central de vacío medicinal. Para hospitales y clínicas hay que validar el sistema completo: caudal, presión, redundancia, alarmas, filtración, separación de líquidos y normativa aplicable. Exportvacio revisa la especificación antes de proponer el equipo.
¿Cuánto ruido publica BECKER para la cabina SH 19?
El catálogo publica 56 dB(A) a 50 Hz y 62 dB(A) a 60 Hz para VT / VX 4.40 con SH 19. La ficha estándar VT 4.40 indica 67 y 72 dB(A), con condiciones de ensayo diferentes; su diferencia no equivale a una atenuación garantizada en cualquier instalación.
¿H63434 es una referencia de paletas para VT 4.40?
La fuente HARDVANES identifica H63434/7 con la familia 3.25 / 4.25. Para VT 4.40 publica H95434/7, un juego alternativo de siete paletas de 95 × 43 × 4 mm. Las referencias BECKER de esta página son WN 124-161 y 90135200007.
¿Qué caudal tiene la BECKER VT 4.40?
40 m³/h nominales a 50 Hz y 48 m³/h a 60 Hz. El caudal a la presión de trabajo debe consultarse en la curva y ajustarse a las pérdidas de la instalación.
¿Qué significa 150 mbar absolutos?
Es la presión final referida al vacío absoluto. Con una atmósfera de referencia de 1000 mbar, equivale a una diferencia de presión de 850 mbar. Indica siempre si tus medidas son absolutas o relativas.
¿Necesita aceite?
No utiliza aceite de bombeo en la cámara de compresión. Las paletas son autolubricantes, pero filtros, paletas y refrigeración requieren mantenimiento.
¿Puede trabajar continuamente?
Está diseñada para funcionamiento continuo dentro de las condiciones del fabricante y con ventilación, filtración y mantenimiento adecuados.
¿Qué debo confirmar para sustituir otra VT 4.40?
Modelo completo, versión, número de serie, alimentación, conexiones y espacio de instalación. Una fotografía legible de la placa ayuda a identificar el reemplazo.
¿WN 124-161 y 90135200007 identifican el mismo juego?
BECKER relaciona WN 124-161 con el juego 90135200007 de siete paletas de carbono. Confirma la compatibilidad con tu versión y serie antes de pedirlo.
¿Sirve para cualquier proceso de envasado?
La aplicación debe revisarse. Si el proceso requiere una presión inferior a 150 mbar absolutos o medios aspirados no admitidos por esta versión, es necesario estudiar otra solución.
¿Qué filtro utiliza la BECKER VT 4.40?
Los catálogos BECKER Index A y C identifican el filtro de aspiración 90950500000, también buscado como 909505, en la posición 72. Confirma la versión de tu unidad antes de pedirlo.
¿Dónde se encuentra el empaque 00890016500?
Es la junta de la tapa lateral, posición 30 del despiece de la VT 4.40 Index A y C. Puedes localizarla en el visor interactivo y solicitarla por su referencia completa.
¿Por qué hay dos despieces, Index A e Index C?
BECKER distingue las versiones mediante el índice de la placa. Algunas referencias cambian, como la tapa del filtro de la posición 61. Selecciona el índice correcto para consultar el catálogo correspondiente.
¿Cuál es la diferencia entre BECKER VT 4.40 y VX 4.40?
Ambas publican 40 m³/h a 50 Hz y 48 m³/h a 60 Hz. La VT estándar llega a 150 mbar absolutos y la VX a 100 mbar. La VX incorpora paletas X-tra de larga duración. Compara con la frecuencia de tu instalación en la sección VT frente a VX.
¿Qué significa High Performance o heavy duty en la VX 4.40?
En esta página describe su orientación al trabajo intensivo y las paletas X-tra. No es una certificación adicional ni significa mayor caudal nominal que la VT 4.40. La selección sigue dependiendo de la presión, el caudal y las condiciones del proceso.
¿El filtro F35 sustituye al cartucho 909505?
No. El F35 es un filtro externo con su propio cartucho 84040107000. El 90950500000 es el cartucho de aspiración interno de las versiones VT 4.40 identificadas en el despiece. Son elementos distintos.
¿Se puede añadir una cabina de insonorización?
El catálogo BECKER contempla la SH 19 para VT y VX 4.40. Sus datos acústicos se refieren a condiciones concretas de ensayo. Confirma la compatibilidad y la referencia vigente con la placa de tu equipo.
¿Cuál es la mejor bomba de vacío en seco de 40 m³/h para mi industria?
En Exportvacio, la VT 4.40 es nuestra elección de referencia para procesos compatibles por su funcionamiento en seco, regulación y mantenimiento accesible. La mejor selección para tu máquina se determina con la curva de caudal, el vacío requerido, las fugas y el ciclo. La VX 4.40 añade mayor profundidad de vacío y paletas X-tra.
¿Qué conexión eléctrica lleva la VT 4.40?
Depende del motor suministrado. La tensión, las fases y los puentes se verifican en la placa y el esquema de la caja de bornes. Facilita estos datos y el país de instalación para definir el cuadro de protección y mando.
¿Cómo solicito precio y disponibilidad?
Completa el asistente con destino, cantidad, frecuencia, tensión y aplicación. La configuración, disponibilidad, precio y plazo se confirman en la oferta comercial.
Hablemos de
tu proceso
Prepara una consulta técnica y revísala antes de continuar por WhatsApp o correo. La selección del equipo se confirma con nuestro equipo.
+376 380 938comercial@exportvacio.comIndica destino, cantidad, frecuencia y aplicación para preparar tu consulta. Los demás datos ayudan a revisar la instalación y son opcionales.
Este asistente prepara un resumen y no envía información automáticamente. Los campos no se guardan en esta página.
