Bombas de vacío de refuerzo lobular
Serie RBP y estaciones PS con bomba primaria lubricada
exportvacio.com/bombas-de-vacio-roots-becker/
Consultas: pedro@exportvacio.com · WhatsApp +376 380 938
El booster RBP se selecciona junto a la bomba primaria y las condiciones del proceso. Las estaciones PS combinan ambas etapas.
Bombas de vacío de refuerzo lobulares BECKER
Refuerza la evacuación de tu instalación
Compara los boosters RBP para tu instalación y las estaciones PS con bomba primaria lubricada. Describe tu máquina y el resultado que necesitas para estudiar el conjunto.
Roots booster + bomba primaria de paletas lubricada
AmpliarEspecialistas BECKER · Equipos, sistemas y repuestos originales
Made in Germany
Compara el caudal nominal y prepara la presión y el tiempo que requiere tu proceso.
Tengo un RBP: ver documentos¿Qué necesitas? Te orientamos
Elige un equipo, mejora tu instalación o localiza un repuesto original.
Elegir un booster
Consulta la gama RBP y compara sus datos de catálogo.
Ver los tres modelosMejorar mi sistema
Estudiamos el conjunto con tu bomba primaria y tu máquina.
Revisar mi instalaciónRepuestos originales
Con el modelo y la placa comprobamos la documentación y las piezas.
Consultar un repuestoBombas lobulares BECKER compara la serie RBP
Compara el caudal, la motorización y las conexiones. La elección final se realiza sobre el conjunto de booster, bomba primaria y proceso.
Caudales originales de catálogo en m³/h.
Consulta los datos a 50 o 60 Hz. Si desconoces la frecuencia de tu instalación, puedes dejarla pendiente al preparar la consulta.
Afinar por datos de catálogo
Filtros orientativos sobre datos nominales del RBP. La selección del sistema se comprueba con la bomba primaria y el proceso.
Cómo combinar referencias
Escribe 500/1000 para buscar cualquiera de esos modelos; Roots -2000 para excluir el RBP 2000. También puedes buscar una conexión, como DN150. Los filtros técnicos se aplican a los resultados.
3 modelos de refuerzo lobular BECKER
Tu selección
AmpliarBECKER RBP 500
El primer tamaño de la serie RBP, con conexiones DN100 PN10. La selección se confirma con la bomba primaria y el proceso.
- Caudal nominal · 50 Hz
- 500 m³/h
- Presión diferencial Δp
- 60 mbar
- Potencia del motor
- 2,2–3,0 kW
- Ruido · 50 Hz
- 73 dB(A)
≈ 141 kg · DN100 · Despiece. Peso sin motor, conexiones y acciones de BECKER RBP 500
- Peso sin motor
- ≈ 141 kg
- Conexiones
- DN100 PN10
Caudal nominal de catálogo. Potencia según motorización. Ruido con tolerancia ±2 dB(A). La presión diferencial Δp se mide entre entrada y salida.
Despiece RBP 500 · PDFRequiere bomba primaria · Datos oficiales BECKER
AmpliarBECKER RBP 1000
Más caudal nominal que el RBP 500, también con conexiones DN100 PN10. Comprueba la ejecución y el espacio de instalación.
- Caudal nominal · 50 Hz
- 1.000 m³/h
- Presión diferencial Δp
- 60 mbar
- Potencia del motor
- 4,0–5,5 kW
- Ruido · 50 Hz
- 74 dB(A)
≈ 228 kg · DN100 · Despiece. Peso sin motor, conexiones y acciones de BECKER RBP 1000
- Peso sin motor
- ≈ 228 kg
- Conexiones
- DN100 PN10
Caudal nominal de catálogo. Potencia según motorización. Ruido con tolerancia ±2 dB(A). La presión diferencial Δp se mide entre entrada y salida.
Despiece RBP 1000 · PDFRequiere bomba primaria · Datos oficiales BECKER
AmpliarBECKER RBP 2000
El mayor caudal nominal de la serie RBP, con conexiones DN150 PN10. Valora las conexiones y el conjunto que requiere tu máquina.
- Caudal nominal · 50 Hz
- 2.000 m³/h
- Presión diferencial Δp
- 60 mbar
- Potencia del motor
- 5,5–7,5 kW
- Ruido · 50 Hz
- 74 dB(A)
≈ 360 kg · DN150 · Despiece. Peso sin motor, conexiones y acciones de BECKER RBP 2000
- Peso sin motor
- ≈ 360 kg
- Conexiones
- DN150 PN10
Caudal nominal de catálogo. Potencia según motorización. Ruido con tolerancia ±2 dB(A). La presión diferencial Δp se mide entre entrada y salida.
Despiece RBP 2000 · PDFRequiere bomba primaria · Datos oficiales BECKER

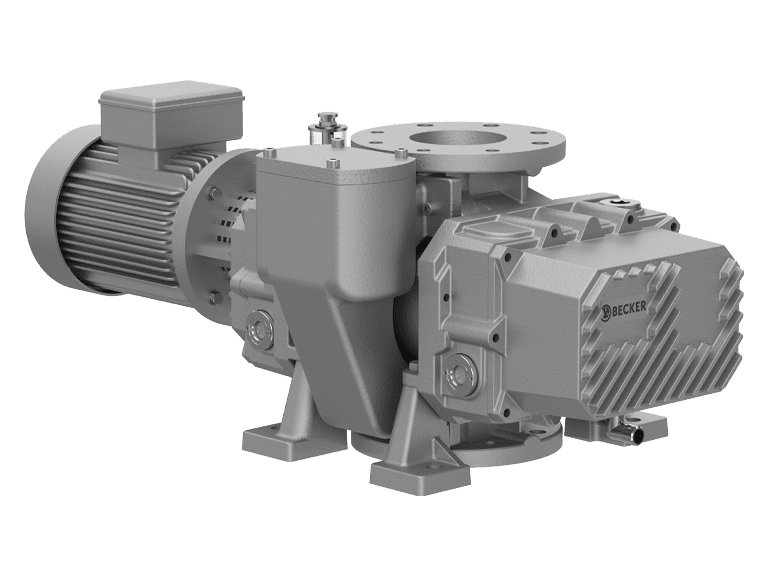

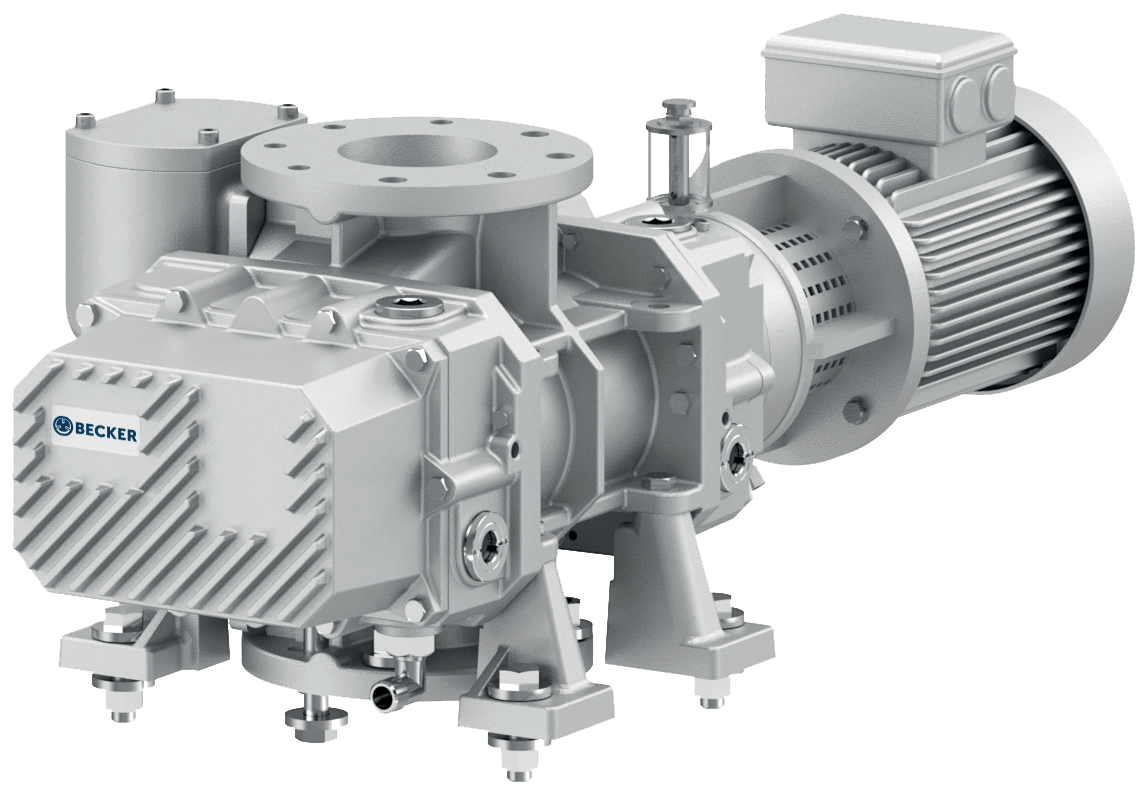

BECKER utiliza la misma imagen representativa para los tres modelos RBP. Se muestra una fotografía por tarjeta; la motorización y las dimensiones se confirman para cada ejecución.
Compara con todos los datos
Tabla completa de la serie RBP.
Trabajar con estos datos
Elegir filas de la tabla
Flechas para moverte; Inicio y Fin para los extremos de la fila. Ctrl+C / ⌘C copia la celda enfocada. Escape vuelve al control; Tab continúa fuera de la tabla.
Otros formatos y opciones
Revisar el contenido
Elige al menos dos modelos para ver solo sus diferencias.
No quedan datos visibles con estas opciones.
| Dato técnico | RBP 500 | RBP 1000 | RBP 2000 |
|---|---|---|---|
| Caudal nominal · 50 Hz | 500 m³/h | 1.000 m³/h | 2.000 m³/h |
| Caudal nominal · 60 Hz | 600 m³/h | 1.200 m³/h | 2.400 m³/h |
| Potencia del motor | 2,2–3,0 kW | 4,0–5,5 kW | 5,5–7,5 kW |
| Presión diferencial Δp | 60 mbar | 60 mbar | 60 mbar |
| Ruido · 50 / 60 Hz | 73 / 78 dB(A) | 74 / 78 dB(A) | 74 / 79 dB(A) |
| Peso sin motor | ≈ 141 kg | ≈ 228 kg | ≈ 360 kg |
| Conexiones | DN100 PN10 | DN100 PN10 | DN150 PN10 |
Potencia de motor instalada según ejecución, para 50 y 60 Hz. Ruido con tolerancia ±2 dB(A). Peso sin motor. Fuente: ficha BECKER RBP en español, revisión 27/07/2023.
Cómo trabajan juntos el Roots y la bomba primaria
La serie RBP aumenta la capacidad de evacuación de un sistema con bomba primaria. Ambos equipos deben seleccionarse juntos.
Tu máquina o cámara
Indica volumen, presión objetivo y tiempo disponible para evacuar. Si conoces el ciclo completo de la máquina, señala qué parte corresponde a la evacuación.
Roots booster RBP
Dos rotores lobulares desplazan el aire sin contacto entre ellos. La cámara de compresión trabaja sin aceite.
Paletas lubricadas
La bomba primaria aspira a la salida del booster y completa la evacuación hacia el escape del sistema.
La cámara de compresión sin aceite convive con elementos mecánicos lubricados. El mantenimiento del RBP y el de la bomba primaria tienen sus propios requisitos.
Dos tecnologías un solo sistema de vacío
Si ya tienes una bomba primaria, podemos estudiar la incorporación de un RBP. Si necesitas ambas etapas, podemos valorar un conjunto BECKER PS para tu máquina.
Ampliar¿Qué necesitas para tu sistema?
La bomba primaria, las conducciones y el proceso definen la selección. Elige tu situación para empezar.
Reforzar tu instalación actual
Cuéntanos qué presión alcanza hoy tu instalación, cuánto tarda y qué resultado necesitas mejorar:
- Marca y modelo de la bomba primaria
- Presión objetivo, en mbar absolutos
- Volumen a evacuar y tiempo disponible
Si tienes medidas de la instalación
- Señala dónde se mide la presión: cámara, colector u otro punto.
- Añade el diámetro y la longitud aproximada de las conducciones entre la máquina y las bombas, si los conoces.
- Indica si la medición se hizo con la cámara vacía o durante producción, y anota las condiciones de esa prueba.
- Control actual: describe qué equipos arrancan y paran primero según el control de la máquina, o aporta después su esquema si lo tienes.
- Trayecto de aspiración: señala en el croquis las válvulas, filtros, reducciones y derivaciones que hay entre la máquina y las bombas.
- Momento de la prueba: anota si el dato corresponde al primer ciclo o a la instalación después de un periodo de trabajo.
- Punto de partida: si se conoce, indica la presión inicial de la fase de evacuación; no presupongas que todos los ciclos comienzan en las mismas condiciones.
- Prioridades de uso: si el vacío se comparte, indica qué máquina o cámara tiene prioridad cuando coinciden varias demandas.
- Escape de la primaria: señala a dónde conduce y si existe una tubería o un tratamiento conectado a su salida.
- Alimentación disponible: distingue los datos de la instalación eléctrica de los que aparecen en la placa del motor actual; aporta ambos si se conocen.
- Plan de intervención: indica si la adaptación debe coordinarse con una parada programada o con requisitos de continuidad de otras máquinas.
Un conjunto para tu máquina
Para estudiar un sistema BECKER PS, empezamos por:
- Máquina y proceso
- Volumen a evacuar y tiempo de ciclo
- Presión objetivo, en mbar absolutos
Cómo trabajará el conjunto
- Cuántas cámaras o puntos de uso habrá y si trabajarán a la vez o alternarán.
- Ciclos por minuto y horas de trabajo al día previstos, aunque sean orientativos.
- Cómo se da la orden de vacío: control de la máquina, presostato u otro sistema, si lo conoces.
- Quién integrará el conjunto en la máquina y si necesitas suministro de equipos o estudiar el sistema completo.
- Ubicación: describe si el conjunto estará dentro de la máquina, en un recinto o en una sala técnica, y cómo se prevé la ventilación del espacio.
- Acceso al equipo: marca en el croquis qué lados quedan accesibles para revisar las bombas y qué elementos de la máquina limitan el paso.
- Apoyo disponible: indica si el conjunto irá sobre suelo, bancada o estructura de máquina y aporta las restricciones de implantación que ya estén definidas.
- Reparto del trabajo: concreta quién preparará conducciones, conexión eléctrica, control y puesta en servicio, y qué partidas quieres incluir en la propuesta.
- Etapas del proyecto: diferencia los puntos de uso iniciales de una ampliación prevista e indica cuándo tendría que estudiarse esa segunda demanda.
Sustituir el Roots instalado
Indica la referencia exacta del Roots instalado y el motivo del cambio. Con esos datos revisamos qué sustitución conviene estudiar:
- Placas del Roots y del motor: marca, modelo y número de serie
- Marca y modelo de la bomba primaria
- Conexiones y espacio disponible
Si necesitas conservar el montaje actual
Adjunta después un croquis con las medidas de los apoyos y la orientación de las conexiones, además de una foto general del conjunto.
- Restricciones: marca qué cotas deben conservarse y qué apoyos o conducciones podrían modificarse.
- Motor existente: indica si quieres estudiar su conservación o incluir un motor en la nueva propuesta; ambas opciones requieren comprobar la ejecución.
- Control y señales: señala qué elementos del gobierno de la máquina deben conservarse y si se dispone de su esquema de conexión.
- Plano anterior: si lo conservas, incluye su referencia y revisión y señala cualquier modificación realizada después del montaje original.
Preparar los datos con mi equipo
La copia contiene la guía de la opción elegida, sin datos rellenados del formulario.
Si te falta algún dato, puedes consultarnos igualmente. La foto de la placa puedes enviarla después por WhatsApp o correo.
Ver bombas lubricadasCuatro estaciones PS completas
Cada conjunto combina un booster RBP y una bomba primaria de paletas lubricadas. Compara la composición y el caudal nominal a 50 y 60 Hz.
AmpliarBECKER PS 200/500
Booster RBP 500 y bomba primaria U 5.201, en un conjunto de vacío BECKER.
- Caudal nominal · 50 Hz
- 500 m³/h
- Caudal nominal · 60 Hz
- 600 m³/h
- Presión final del conjunto
- <0,1 mbar abs.
- Bomba primaria lubricada
- U 5.201
La presión final corresponde a la estación completa. El caudal útil se comprueba en su curva.
AmpliarBECKER PS 300/500
Booster RBP 500 y bomba primaria U 5.301, en un conjunto de vacío BECKER.
- Caudal nominal · 50 Hz
- 500 m³/h
- Caudal nominal · 60 Hz
- 600 m³/h
- Presión final del conjunto
- <0,1 mbar abs.
- Bomba primaria lubricada
- U 5.301
La presión final corresponde a la estación completa. El caudal útil se comprueba en su curva.
AmpliarBECKER PS 300/1000
Booster RBP 1000 y bomba primaria U 5.301, en un conjunto de vacío BECKER.
- Caudal nominal · 50 Hz
- 1.000 m³/h
- Caudal nominal · 60 Hz
- 1.200 m³/h
- Presión final del conjunto
- <0,1 mbar abs.
- Bomba primaria lubricada
- U 5.301
La presión final corresponde a la estación completa. El caudal útil se comprueba en su curva.
AmpliarBECKER PS 630/2000
Booster RBP 2000 y bomba primaria U 4.630, en un conjunto de vacío BECKER.
- Caudal nominal · 50 Hz
- 2.000 m³/h
- Caudal nominal · 60 Hz
- 2.400 m³/h
- Presión final del conjunto
- <0,1 mbar abs.
- Bomba primaria lubricada
- U 4.630
La presión final corresponde a la estación completa. El caudal útil se comprueba en su curva.
BECKER publica una imagen representativa de la familia PS. La composición de cada estación se identifica en su tarjeta y en la ficha técnica.
Conjuntos BECKER PS · tabla de referencia
| Conjunto | Booster | Primaria lubricada | Caudal nominal · 50 Hz | Caudal nominal · 60 Hz | Presión final del conjunto |
|---|---|---|---|---|---|
| PS 200/500 | RBP 500 | U 5.201 | 500 m³/h | 600 m³/h | <0,1 mbar abs. |
| PS 300/500 | RBP 500 | U 5.301 | 500 m³/h | 600 m³/h | <0,1 mbar abs. |
| PS 300/1000 | RBP 1000 | U 5.301 | 1.000 m³/h | 1.200 m³/h | <0,1 mbar abs. |
| PS 630/2000 | RBP 2000 | U 4.630 | 2.000 m³/h | 2.400 m³/h | <0,1 mbar abs. |
El caudal nominal corresponde a la frecuencia indicada. Para dimensionar la estación utiliza la curva del conjunto en la presión de trabajo; la presión final no indica el caudal disponible en ese punto. Consultar estaciones PS en BECKER
La presión final corresponde al paquete PS. Los caudales del booster y de la primaria no se suman. La oferta debe identificar la composición y las condiciones de servicio.
Consultar sistemas en BECKERCuando la evacuación forma parte del ciclo
La tecnología Roots tiene una aplicación documentada en sistemas de envasado. Cada máquina requiere comprobar el volumen, las presiones y el tiempo disponible.
Envasado al vacío
Estudia el refuerzo de evacuación en cámaras y líneas de envasado, con la protección adecuada frente a humedad y arrastres del producto.
Ver envasado y packagingTermoformado
Define por separado las necesidades de formado y evacuación del envase. El booster se integra en el circuito que corresponda al proyecto.
Consultar mi termoformadoraFabricantes de maquinaria
Incluye la bomba primaria, los conductos, el control y el espacio de mantenimiento desde el diseño del conjunto.
Soluciones para fabricantesMantenimiento claro repuestos originales
Indícanos la referencia, el número de serie y la identificación de la placa. Comprobamos la documentación antes de proponer piezas o servicio.
Qué revisar en el RBP
- Lubricación de los elementos mecánicos según el manual de la ejecución.
- Estanqueidad, bypass y condiciones de refrigeración.
- Ruido, vibraciones y variaciones del comportamiento habitual.
- Protección de aspiración frente a líquidos y partículas.
Qué revisar en la bomba primaria
- Modelo, estado y capacidad en el rango de trabajo del conjunto.
- Aceite, filtros y separación del escape según su manual.
- Conducciones, conexiones y presión entre ambas etapas.
- Secuencia de control y datos de funcionamiento de la máquina.
Los intervalos, el lubricante y el procedimiento dependen del modelo y la ejecución. Para intervenir, aplica el manual correspondiente y el procedimiento de parada y aislamiento de la instalación.
Datos para repuestos o una incidencia
Describe qué ocurre, cuándo comenzó y si hubo algún cambio reciente en la máquina o en el sistema. Si tienes avisos o lecturas registrados, puedes adjuntarlos después.
Para un repuesto, indica si corresponde al RBP o a la bomba primaria. Si no puedes distinguirlos, envía después una foto del conjunto y señala la pieza que buscas.
Última intervención: si hay un registro, indica la fecha y los trabajos realizados. Distingue el mantenimiento documentado de una actuación cuyo alcance no se conoce.
Lubricante registrado: transcribe el nombre del producto utilizado en la última intervención e indica si corresponde al RBP o a la primaria. Si no hay registro, déjalo pendiente.
Aviso de la máquina: conserva el código y el texto exactos del mensaje, junto con la hora o fase del ciclo en que aparece. Una interpretación puede añadirse aparte.
Estado del registro: indica si el equipo está parado o en servicio y si las lecturas aportadas pertenecen al último ciclo registrado o a otra fecha.
Fichas técnicas, manuales y despieces BECKER RBP
Para comparar prestaciones y dimensiones, abre la ficha técnica. Para instalación y mantenimiento, consulta el manual. Para identificar piezas, utiliza el despiece de tu modelo.
Al elegir un modelo se conservan la ficha, el manual y las motorizaciones de la serie.
Busca por título, tema o uno o varios modelos: por ejemplo, RBP 500, 1000.
6 documentos oficiales BECKER.
No hay documentos que coincidan con estos filtros. Puedes cambiar la búsqueda o pedirnos la documentación de tu equipo.
Trabajar con estos documentos
Las acciones utilizan los documentos que se ven con los filtros actuales.
Documentación BECKER RBP · Exportvacio
Documentación oficial de la serie RBP 500, 1000 y 2000.
- Ficha técnica de la serie RBP
Prestaciones, dimensiones y condiciones de catálogo. Revisión 27/07/2023.
https://main.becker-international.com/zfiles/allgemein/1690465677_ds_Becker_RBP_500_-_RBP_2000_Bombas_de_vacio_es.pdf - Manual de funcionamiento
Instalación, utilización y mantenimiento. Edición 01/2019; comprobar ejecución.
https://main.becker-international.com/zfiles/allgemein/1547555308_oi_rbp_500-2000_es_15.01.2019.pdf - Motorizaciones RBP
Consulta las ejecuciones de motor y confirma con nosotros la tensión, la frecuencia y las fases antes de cerrar la oferta.
https://main.becker-international.com/zfiles/allgemein/1700474873_ds_Becker_Motor_Specifications_for_RBP_500_-_RBP_2000.pdf - Despiece RBP 500
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
https://main.becker-international.com/zfiles/allgemein/1550216878_sp_rbp_500_without_index_28.06.2018.pdf - Despiece RBP 1000
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
https://main.becker-international.com/zfiles/allgemein/1550217082_sp_rbp_1000_without_index_28.06.2018.pdf - Despiece RBP 2000
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
https://main.becker-international.com/zfiles/allgemein/1550217215_sp_rbp_2000_without_index_28.06.2018.pdf
Comprueba la correspondencia con la placa y la ejecución del equipo. Contacto: pedro@exportvacio.com · +376 380 938.
Ficha técnica de la serie RBP
Prestaciones, dimensiones y condiciones de catálogo. Revisión 27/07/2023.
Abrir ficha técnica PDFCómo leer la ficha técnica
En el plano, localiza la conexión de vacío y la conexión hacia la bomba de paletas. La tabla dimensional utiliza milímetros.
- Prestaciones de la serie · página 2
Busca la tabla de caudal, potencia, ruido, peso y presión diferencial; conserva las notas asociadas a los valores.
- Plano y dimensiones de conexión · página 2
Utiliza las letras del dibujo para localizar cada cota; comprueba por separado la longitud que depende del motor.
Manual de funcionamiento
Instalación, utilización y mantenimiento. Edición 01/2019; comprobar ejecución.
Abrir manual PDFEncontrar un apartado del manual
Utiliza el índice para localizar tu tarea. Antes de aplicar un procedimiento, lee también las indicaciones de seguridad de su capítulo y comprueba la ejecución del equipo.
- Índice completo · página 2
Localiza el capítulo y el apartado antes de aplicar sus instrucciones.
- Condiciones de funcionamiento · página 5
Contrasta las condiciones del lugar de instalación y del aire aspirado con el apartado 2.3.
- Puesta en marcha y operación · páginas 9–10
El capítulo 4 trata primero el motor y después el RBP; consulta ambos apartados para la ejecución instalada.
- Lubricante y niveles · páginas 12–13
Lee el apartado 5.3 junto con las indicaciones del eje y del aceite de esa ejecución.
- Plan de mantenimiento · página 14
Consulta la operación, el intervalo y las notas de la tabla como un conjunto.
- Válvula de bypass · página 15
El apartado 6.1 explica su función y las condiciones que deben conservarse.
- Anomalías · páginas 16–17
Usa los síntomas para identificar lo que observas; las causas posibles requieren comprobación técnica.
- Recepción y transporte · página 7
Consulta el capítulo 3 para planificar la recepción y el movimiento del equipo.
- Almacenaje · página 8
Revisa el apartado 3.6 si habrá un periodo entre la recepción y la puesta en marcha.
- Personal y modificaciones · página 6
Consulta los apartados 2.6 y 2.8 al definir quién intervendrá y el alcance de una modificación.
- Estanqueidad · página 12
El apartado 5.2 identifica los elementos a los que se refiere esta revisión.
- Tipo de aceite y cantidades · páginas 13–14
Consulta el apartado 5.5 y la tabla del tamaño correspondiente; no deduzcas una cantidad a partir de otro RBP.
Motorizaciones RBP
Consulta las ejecuciones de motor y confirma con nosotros la tensión, la frecuencia y las fases antes de cerrar la oferta.
Ver motorizaciones PDFLeer la ejecución del motor
Cada fila identifica una ejecución. Lee tensión, corriente y velocidad en la fila correspondiente; no combines datos de motores distintos para definir tu suministro.
- Motorizaciones RBP 500 · página 2
Contrasta la fila del RBP 500 con la placa y el número de pedido del motor.
- Motorizaciones RBP 1000 · página 3
La página separa las alternativas del RBP 1000; conserva completa la fila de la ejecución.
- Motorizaciones RBP 2000 · página 4
Consulta tensión, frecuencia, corriente y longitud en la tabla del RBP 2000.
La ficha de motores advierte que la cota M1 puede afectar a la longitud total. Para un montaje con poco espacio, contrasta la fila del motor y la cota L1 del conjunto.
Despiece RBP 500
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
Ver despiece RBP 500 PDFConsultar repuesto RBP 500Localizar una pieza del RBP 500
Localiza primero la pieza en la vista numerada y cruza su posición con la lista en español. Transcribe la posición y la referencia tal como aparecen, sin sustituir una por otra.
- Lista de piezas en español · página 4 del PDF
Relaciona la columna Pos. con el dibujo de la página 2 y conserva las claves de kit de la fila.
Despiece RBP 1000
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
Ver despiece RBP 1000 PDFConsultar repuesto RBP 1000Localizar una pieza del RBP 1000
La lista relaciona posiciones con claves de kit como K1 o K2. Si encuentras una de esas claves, anótala junto con la posición y el modelo; revisaremos la referencia que corresponde a tu ejecución.
- Lista de piezas en español · página 4 del PDF
Incluye en la consulta la fila completa del RBP 1000, aunque su referencia remita a una clave de kit.
Despiece RBP 2000
Lista de piezas de 2018. Anota la referencia o posición y la cantidad que necesitas; comprobaremos la compatibilidad con la placa de tu equipo.
Ver despiece RBP 2000 PDFConsultar repuesto RBP 2000Localizar una pieza del RBP 2000
Al enviar una captura de la lista, conserva el encabezado RBP 2000 y la fila completa. Así podremos relacionar posición, descripción y referencia sin confundirla con otro tamaño.
- Lista de piezas en español · página 4 del PDF
Mantén el encabezado del modelo y la posición al consultar una línea de la lista.
El manual RBP corresponde al booster. Para aceite, filtros y procedimientos de la bomba primaria, utiliza el manual de su modelo. Consultar la gama de bombas lubricadas.
Los accesos indican la posición de la página dentro del PDF. Puede diferir del número impreso al pie. Si tu visor no realiza el salto, introduce ese número en su selector de páginas.
Buscar otra ejecución en el centro documental BECKER
Ver la serie RBP en la web oficial de BECKER
Los PDF se abren en una nueva pestaña. Si tu placa o revisión no coincide, solicita el documento de tu equipo. Las fichas publicadas se comprobaron el 16/10/2026.
Resuelve tus dudas antes de elegir
Una explicación clara para empezar. Si necesitas ayuda con tu instalación, cuéntanos tu caso.
Glosario de vacío y conexiones
No hay términos con esta búsqueda y área. Prueba la abreviatura tal como aparece en la placa o una sola palabra.
- Caudal nominal
- Valor de catálogo usado para comparar modelos. El caudal que recibe la máquina debe estudiarse en las condiciones del conjunto.Enlace al término
- Presión absoluta · mbar abs.
- Presión medida con el vacío absoluto como referencia. Conserva siempre la unidad y el tipo de lectura de tu instrumento.Enlace al término
- Presión diferencial · Δp
- Diferencia de presión entre la entrada y la salida del booster. No equivale a la presión final absoluta.Enlace al término
- Bomba primaria
- Etapa que aspira a la salida del Roots y completa la evacuación del conjunto.Enlace al término
- Bypass
- Válvula del RBP que actúa sobre la diferencia de presión. Su funcionamiento y sus condiciones se describen en el manual.Enlace al término
- Número de serie / Index
- Transcribe el número de serie y, si aparece en la placa, el Index. Ayudan a comprobar la documentación de la ejecución.Enlace al término
- DN
- Designación nominal de una conexión. Para revisar el montaje, utiliza también las dimensiones del plano correspondiente.Enlace al término
- Caudal efectivo
- Caudal que se evalúa en un punto de trabajo del sistema. No se obtiene sumando los caudales nominales del booster y de la primaria.
Ver el conjunto Roots y bomba primaria
Enlace al término - Presión relativa
- Lectura cuya referencia es la presión atmosférica. Puede aparecer con signo negativo al medir vacío; conserva la escala y el valor originales si no conoces su equivalencia absoluta.
Cómo transcribir la lectura del vacuómetro
Enlace al término - Presión entre etapas
- Presión en la conexión entre la salida del Roots y la aspiración de la bomba primaria. Indica el punto exacto del instrumento al comunicarla.
Situar el punto en el recorrido del aire
Enlace al término - Tiempo de evacuación
- Intervalo necesario para pasar de una presión inicial a una presión objetivo en el volumen conectado. Identifica esa fase por separado si el ciclo incluye carga, sellado u otras operaciones.
Diferencia entre presión final y tiempo del ciclo
Enlace al término - Volumen conectado
- Espacio que se evacua en la fase considerada: cámara y otros volúmenes comunicados con ella, como colectores o conducciones. Distingue el dato medido de una estimación.
Preparar las medidas de la instalación
Enlace al término - Tensión eléctrica
- Dato expresado en voltios (V) que debe identificarse para la ejecución del motor y para la alimentación disponible en la instalación. No se deduce de la potencia en kW.
Motorizaciones BECKER · página 2
Enlace al término - Frecuencia eléctrica
- Dato expresado en hercios (Hz). Al consultar tablas, conserva juntos frecuencia, tensión y ejecución del motor; la validación de la alimentación corresponde al equipo concreto.
Motorizaciones BECKER · página 2
Enlace al término - Potencia del motor
- Dato de la ejecución del motor expresado en kilovatios (kW). Por sí solo no identifica la tensión, la frecuencia, el montaje ni la referencia de pedido.
Motorizaciones BECKER · tabla y notas de placa
Enlace al término - Corriente nominal
- Intensidad indicada para las condiciones nominales de la ejecución, expresada en amperios (A). En la tabla, léela en la misma fila que la tensión y la frecuencia correspondientes.
Motorizaciones BECKER · columnas eléctricas
Enlace al término - Velocidad de giro
- Número de vueltas por minuto, indicado como rpm o min⁻¹. Transcribe el valor de la ejecución correspondiente y no lo sustituyas por la frecuencia en Hz.
Motorizaciones BECKER · columna de velocidad
Enlace al término - Longitud total L1
- Cota longitudinal del conjunto mostrada en el plano de la ficha. Contrasta el valor con la motorización prevista, porque la ejecución del motor interviene en la longitud total.
Ficha técnica BECKER · plano dimensional
Enlace al término - Cota M1
- Dimensión identificada como M1 en la ficha de motores. BECKER advierte que puede afectar a la longitud total de la bomba; utiliza la fila de la ejecución que se está estudiando.
Motorizaciones BECKER · nota de la cota M1
Enlace al término - Posición de despiece
- Número que sitúa un elemento en el dibujo y permite buscar su fila en la lista de piezas. Conserva el modelo y la página del despiece junto con esa posición.
Ejemplo: despiece RBP 500 · dibujo de posiciones
Enlace al término - Referencia de recambio
- Identificador que se utiliza para comprobar una pieza o un kit. Debe contrastarse con el modelo, la ejecución y la lista documental; no es necesariamente el número de posición del dibujo.
Ejemplo: despiece RBP 500 · lista en español
Enlace al término
Lectura y herramientas de las respuestas
El enlace de dudas conserva estos filtros y las vistas actuales de documentos y catálogo. No incluye los datos de la consulta.
No hay una respuesta que coincida con esta búsqueda y este tema.
Revisar el significado de los términos en el glosarioConsultar mi caso¿Qué es una bomba de vacío de refuerzo lobular?
Es un booster de tecnología Roots que complementa una bomba primaria. Su función es aumentar la capacidad de evacuación del conjunto en el rango de trabajo para el que se ha seleccionado.
Seguir el recorrido del aire: proceso, Roots y bomba primaria
Enlace a esta respuesta¿Puede funcionar sin una bomba primaria?
El RBP se selecciona con una bomba primaria. La serie se integra, por ejemplo, con bombas de paletas lubricadas BECKER; la configuración y la secuencia de funcionamiento deben seguir la documentación del conjunto.
Elegir entre reforzar la primaria existente o estudiar un sistema completo
Enlace a esta respuesta¿Qué diferencia hay entre RBP 500, 1000 y 2000?
Cambian la capacidad nominal, las dimensiones, la potencia de motor y otras características. La comparación recoge los datos de la ficha de serie. Un caudal nominal mayor no garantiza por sí solo un ciclo adecuado para tu máquina.
Abrir la comparativa con los modelos y la frecuencia actuales
Enlace a esta respuesta¿Los 60 mbar son el vacío final?
Son la presión diferencial Δp publicada para el booster: la diferencia de presión entre su entrada y salida. La presión final absoluta del conjunto se evalúa con la bomba primaria y las condiciones del sistema.
Fuente: ficha técnica BECKER, página 2 · presión diferencial y notas
Enlace a esta respuesta¿La bomba lobular trabaja sin aceite?
La cámara de compresión del RBP trabaja sin aceite. Los elementos mecánicos requieren la lubricación indicada en el manual, y la bomba primaria lubricada tiene su propio mantenimiento.
Fuente: manual BECKER RBP, páginas 12–14 · lubricación y mantenimiento
Enlace a esta respuesta¿Puedo añadir un Roots a la bomba que ya tengo?
Podemos estudiar esa posibilidad. Necesitamos conocer la bomba primaria, la máquina, el vacío de trabajo, los tiempos y las conducciones. La selección se confirma sobre el conjunto completo.
Ver qué datos preparar para reforzar una instalación existente
Enlace a esta respuesta¿Qué cambia entre 50 y 60 Hz?
La ficha publica capacidades y niveles de ruido diferentes. Selecciona la frecuencia en el catálogo para ver los datos correspondientes. La potencia, la tensión y la ejecución del motor se confirman antes del suministro. El selector cambia los datos que consultas en esta página; no determina por sí mismo que un motor concreto pueda conectarse a otra frecuencia o tensión.
Fuente: motorizaciones BECKER, página 2 · datos de placa y ejecuciones
Enlace a esta respuesta¿Cómo solicito precio y plazo de entrega?
Indica el modelo o la necesidad de tu instalación, la cantidad y el país de destino. Si tienes una fecha deseada, añádela a la consulta. La oferta debe concretar la configuración, la disponibilidad y las condiciones de entrega. Al revisar la propuesta, comprueba la moneda y si incluye transporte u otras partidas logísticas. Si comparas ofertas, utiliza el mismo alcance de suministro y destino.
Enlace a esta respuesta¿El motor y la bomba primaria están incluidos?
La composición depende de la configuración cotizada. Pide que la propuesta identifique el RBP, el motor, la bomba primaria y los accesorios incluidos, para comprobar qué necesitas añadir a tu instalación. Utiliza la relación de equipos y accesorios de la oferta para revisar el alcance: una fotografía representativa de familia no identifica todos los componentes de tu configuración.
Enlace a esta respuesta¿Puedo repetir un pedido a partir de una oferta anterior?
Envíanos la referencia de la oferta anterior y la identificación del equipo. Revisamos que el modelo, la ejecución y el destino correspondan al pedido que quieres preparar. Señala qué necesitas conservar exactamente del suministro anterior y qué ha cambiado. Pide confirmar las condiciones del nuevo suministro junto con la ejecución propuesta.
Enlace a esta respuesta¿Qué envío si no sé interpretar el vacuómetro?
Transcribe el valor y la unidad exactamente como aparecen. Si no sabes si indica presión absoluta o relativa, añade una foto del instrumento y señala dónde está conectado. Podemos empezar con esa información sin que conviertas la lectura por tu cuenta. Mantén el signo, los decimales y cualquier indicación de escala. Si no dispones de lectura, indica «pendiente»; un cero escrito como sustituto se interpretaría como un valor medido.
Enlace a esta respuesta¿Puedo consultar solo la sustitución del motor?
Sí. Envíanos las placas del motor y del RBP, y explica el motivo de la sustitución. La potencia por sí sola no identifica la ejecución. La ficha BECKER de motorizaciones remite a la placa del motor para confirmar sus datos. Si aparece una referencia de pedido en la placa o en la documentación del motor, inclúyela. Señala también si deben conservarse los apoyos, el acoplamiento o la longitud disponible del montaje.
Fuente: motorizaciones BECKER, página 2
Enlace a esta respuesta¿Puedo utilizarlo con vapores o gases distintos del aire?
El manual RBP publicado prevé el aire como medio de trabajo. También indica condiciones frente a productos abrasivos y vapores condensables. Si tu proceso presenta otros gases, humedad o arrastres, describe el medio y las condiciones para revisar la aplicación antes de seleccionar el conjunto. Distingue las condiciones habituales de los arrastres ocasionales de líquido o partículas e identifica las protecciones ya instaladas. Esa descripción ayuda a delimitar qué debe revisarse; no equivale a una confirmación de compatibilidad.
Fuente: manual BECKER RBP, páginas 5 y 11 · apartado 4.4
Enlace a esta respuesta¿El peso de la tabla incluye el motor y la bomba primaria?
La ficha de serie identifica el peso del RBP sin motor. Para transporte, apoyos o ubicación, solicita el peso de la configuración completa ofertada, con su motor, primaria y accesorios. No utilices el peso del booster como si fuera el del sistema PS.
Fuente: ficha técnica BECKER, página 2 · peso sin motor
Enlace a esta respuesta¿Puedo utilizar un variador de frecuencia?
Debe revisarse para la ejecución concreta. La ficha de motores BECKER remite a sus notas de planificación para trabajar con variadores. Indica las placas del motor y del RBP, el variador previsto y el objetivo de regulación; el selector de 50/60 Hz de esta página no fija un rango de velocidad admisible.
Fuente: motorizaciones BECKER, página 2 · funcionamiento con variador
Enlace a esta respuesta¿Una conexión con el mismo DN garantiza la sustitución?
No basta para identificar una sustitución. Contrasta el plano de conexiones, apoyos y dimensiones con el equipo instalado y con la ejecución del motor. Conserva la designación completa de la brida al consultar el montaje, además del DN.
Fuente: ficha técnica BECKER, página 2 · conexiones y cotas
Enlace a esta respuesta¿Qué espacio debo prever alrededor del sistema?
Prepara un croquis del espacio disponible con el conjunto, sus conducciones y los accesos para revisión. Las dimensiones del RBP no describen por sí solas toda la implantación. La ubicación y las condiciones de acceso se revisan con la documentación de la ejecución y de la bomba primaria.
Fuente: manual BECKER RBP, página 9 · puesta en servicio
Enlace a esta respuesta¿El RBP llega con aceite y listo para arrancar?
El manual RBP publicado indica que las bombas se entregan sin aceite y describe la preparación antes de la puesta en marcha. Confirma con la oferta y la documentación de entrega qué preparación tiene tu unidad o conjunto PS. La recepción del equipo no sustituye la revisión de puesta en servicio de ambas etapas.
Fuente: manual BECKER RBP, páginas 13–14 · apartado 5.5
Enlace a esta respuesta¿Puedo cambiar la posición del bypass para adaptar el montaje?
El manual exige la instalación vertical de la válvula para su funcionamiento y prohíbe alterar sus ajustes. Si el espacio obliga a modificar la disposición del conjunto, consulta el montaje antes de hacerlo y aporta un croquis de la orientación prevista.
Fuente: manual BECKER RBP, página 15 · apartado 6.1
Enlace a esta respuesta¿Qué indico si recibiré el equipo antes de poder instalarlo?
Comunica la fecha prevista de recepción, cuándo se estima la puesta en servicio y dónde permanecerá el equipo. Revisa el apartado de almacenaje del manual para preparar ese periodo; no deduzcas las condiciones de conservación a partir del embalaje recibido.
Fuente: manual BECKER RBP, página 8 · apartado 3.6
Enlace a esta respuesta¿La presión final del PS garantiza el tiempo de mi ciclo?
La presión final publicada caracteriza el conjunto, pero no fija el tiempo de evacuación de tu máquina. Para estudiar el ciclo hacen falta el volumen conectado, la presión inicial y objetivo, las conducciones y las condiciones del proceso. Indica el tiempo disponible para la fase de vacío dentro del ciclo completo.
Revisar el sistema y los datos de trabajo previstos
Enlace a esta respuesta¿Puedo cambiar la bomba primaria y conservar mi RBP?
Puede estudiarse el conjunto con la primaria propuesta. Facilita la identificación del RBP y de su motor, los datos de la primaria actual y los de la candidata, junto con las condiciones de trabajo y el control de la máquina. Conservar el mismo Roots no confirma por sí solo la nueva combinación.
Preparar la revisión de una instalación existente
Enlace a esta respuesta¿Evacuar más despacio significa que debo cambiar el Roots?
Ese síntoma no identifica por sí solo una causa. La tabla de anomalías del manual contempla, entre otros aspectos, dimensionado, filtro de aspiración y velocidad de funcionamiento. Describe qué ha cambiado, las lecturas registradas y las condiciones de la prueba para orientar la revisión del sistema.
Fuente: manual BECKER RBP, página 17 · caudal aspirado insuficiente
Enlace a esta respuesta¿Qué ruido tendrá el conjunto en mi instalación?
Consulta el dato del RBP para la frecuencia prevista y las notas de medición de su ficha. Para valorar la instalación, indica dónde se quiere evaluar el ruido y si funcionará junto a otras máquinas. El dato del booster no constituye por sí solo una predicción acústica de toda la sala o del sistema montado.
Fuente: ficha técnica BECKER, página 2 · ruido y notas de medición
Enlace a esta respuestaPreguntas BECKER RBP · Exportvacio
Para revisar una instalación: pedro@exportvacio.com · +376 380 938.
Cuéntanos qué necesitas lo estudiamos contigo
Una máquina nueva, un ciclo que quieres mejorar o un recambio para tu BECKER. Puedes empezar con tus palabras.
Una oferta con el conjunto bien definido
Concretamos modelo, motor, bomba primaria, accesorios, documentación, disponibilidad y condiciones de entrega según tu destino.
Desde Andorra la Vella, atendemos consultas de España y Latinoamérica. El país y la ciudad nos permiten estudiar el transporte de tu pedido.
