Bombas de vacío BECKER para maquinaria y robótica
El vacío permite sujetar, tomar y colocar piezas dentro de una máquina. La integración empieza por el movimiento y la superficie de contacto, y continúa hasta el control del ciclo.
Maquinaria y robótica
Vacío integrado en la automatización
Para desarrollar una máquina, partimos del ciclo más exigente y de las condiciones de integración: espacio, conexión, filtración, señales y acceso de mantenimiento. La prueba con piezas reales confirma el resultado.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Revisa 28 aspectos de integración del vacío y del aire en maquinaria, desde el consumidor hasta la comprobación del conjunto.
Funciones de la maquinaria

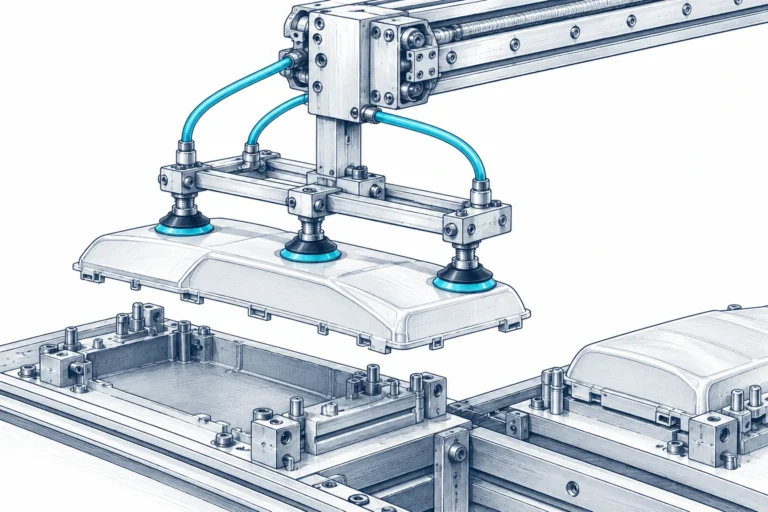

Automatizar la recogida de piezas
Un sistema de manipulación debe alcanzar el agarre antes de iniciar el movimiento. La superficie, la masa y las aceleraciones de la pieza influyen en el diseño del útil. Comprueba la repetición del contacto y la respuesta de las válvulas. El estudio de vacío debe coordinarse con la mecánica y el control del robot.
El útil toma la pieza y la traslada entre apoyos. La secuencia coordina toma, movimiento, asiento y liberación. Ampliar dibujo ↗
Caso práctico: Una opción nueva altera el ciclo de la máquina
La incorporación de un segundo cabezal puede añadir consumidores simultáneos y volumen de tubería. Compara la configuración básica con la ampliada, identificando la fase en que aparece la desviación. Esta evidencia permite revisar la arquitectura de suministro y el programa antes de decidir si la modificación exige una selección diferente del generador.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.

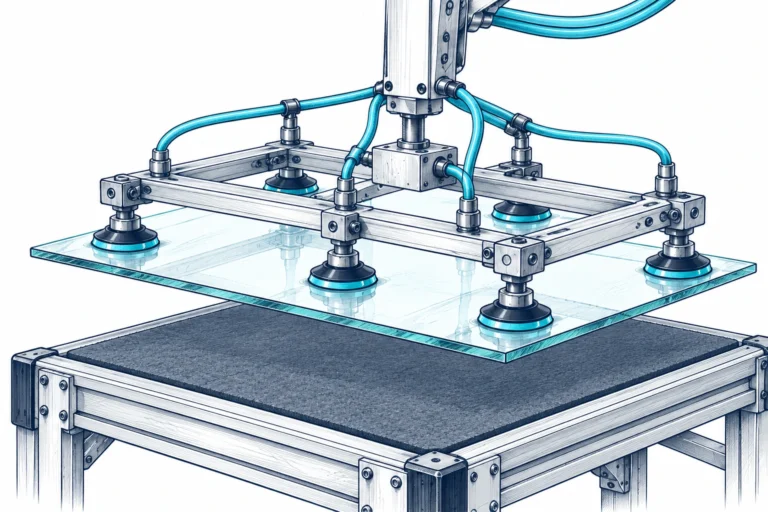

Manipular paneles de vidrio
La distribución de ventosas debe sostener la pieza sin introducir esfuerzos no previstos. Importan dimensiones, orientación, flexión y estado superficial. El vacío se evalúa durante toda la trayectoria, incluyendo aceleración y parada. Las funciones de seguridad y retención corresponden al diseño completo del manipulador y no quedan resueltas por elegir una bomba de mayor tamaño.
Caso práctico: La máquina ensayada cambia al llegar al cliente
Registra diferencias de frecuencia, altitud, temperatura ambiente y conexiones externas. Repite el protocolo de aceptación con la misma pieza y secuencia, siempre que sea aplicable. La comparación debe separar cambios del destino de cambios introducidos durante transporte, montaje o integración con otros equipos de la línea.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.
Sujetar piezas en útiles de mecanizado
El área sellada y la diferencia de presión aportan la fuerza de retención. Los esfuerzos laterales, la fricción y el momento de vuelco requieren una evaluación adicional. Revisa la geometría de apoyo y los pasos internos del útil. Una lectura estable no demuestra por sí sola que la pieza esté correctamente retenida frente a todas las cargas.
Caso práctico: La lista de materiales no coincide con el equipo
Contrasta placa y documentación final de fabricación, especialmente si hubo sustituciones durante el proyecto. Identifica cuál es la configuración realmente entregada antes de pedir consumibles. El objetivo es recuperar trazabilidad entre máquina, generador y accesorios, para que una intervención posterior utilice las referencias correspondientes a esa unidad.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.

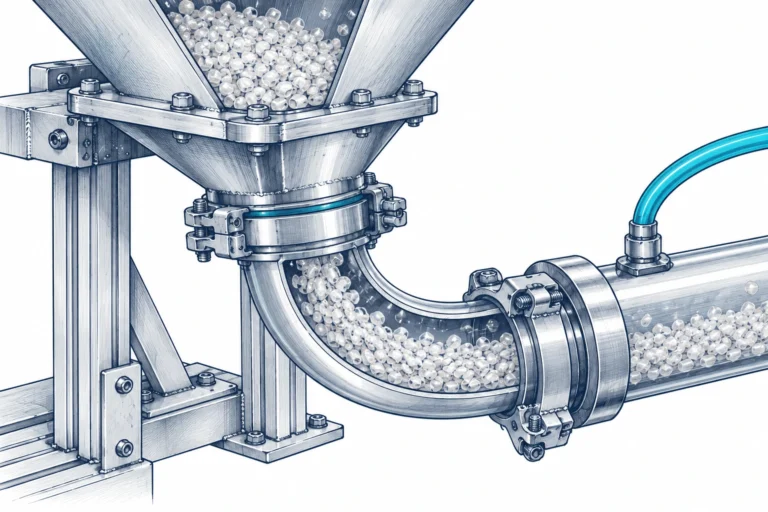

Transportar material a una máquina
La cantidad por hora, el recorrido y las propiedades del sólido permiten definir el servicio neumático. El aire y el producto deben separarse en un receptor antes del generador. Un filtro saturado modifica la capacidad de transporte. Incluye en el proyecto acceso para limpieza, descarga y comprobación de las pérdidas de presión.
Integrar señales de nivel y descarga
En una máquina que recibe granulado por transporte neumático, el nivel y la posición de descarga forman parte de la secuencia. Comprueba qué señal termina la carga y cuál permite la operación siguiente. Estas condiciones deben incorporarse a la aceptación funcional junto con el caudal de transporte.

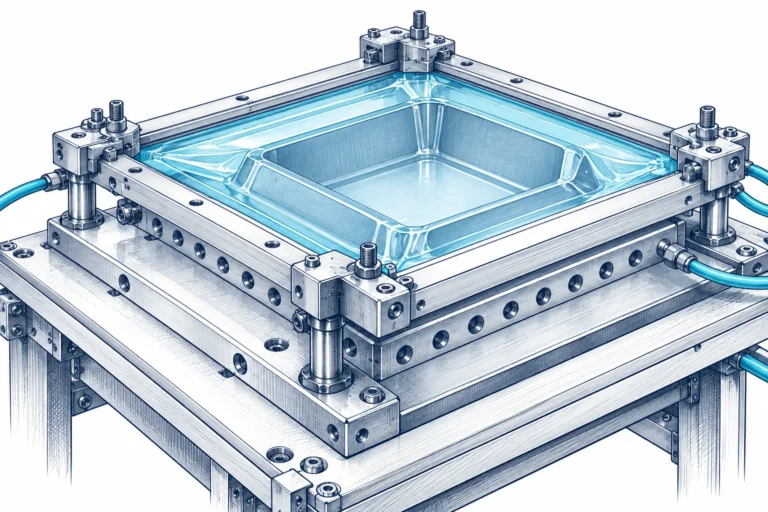

Formar piezas por vacío
El molde, sus orificios y el volumen a evacuar condicionan la reproducción de la geometría. La temperatura del material y el tiempo disponible pertenecen al proceso de formado. El equipo de vacío se selecciona para esa secuencia concreta. Comprueba obstrucciones y distribución de pasos antes de aumentar la capacidad del generador.
Para formar o evacuar, define volumen, presión, tiempo y repetición. Temperatura, vapor y arrastres determinan la protección requerida.

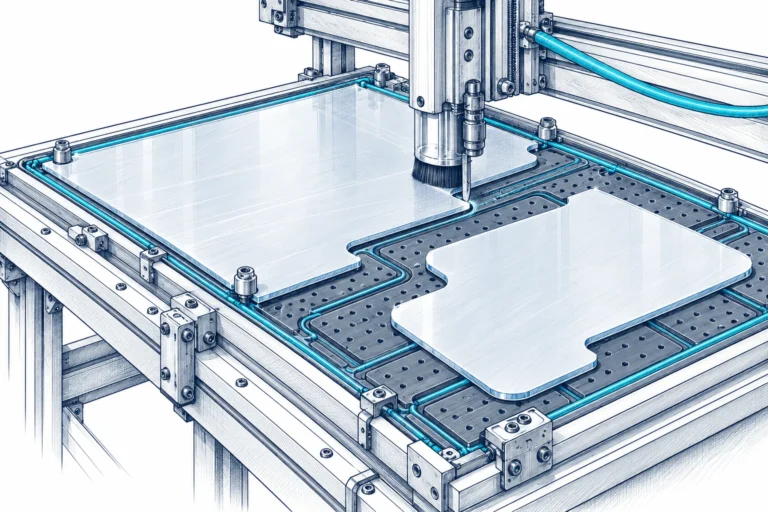

Dividir zonas en mesas de corte
Activar solo el área cubierta reduce entradas de aire que no contribuyen a sujetar el material. El diseño de zonas debe acompañar los formatos habituales y los cambios de programa. Revisa cómo se gestionan huecos y piezas ya retiradas. La demanda máxima puede aparecer al final del corte, no al inicio con el tablero completo.
Material, sellado y zonas abiertas determinan la entrada de aire. El tamaño de la mesa no define por sí solo el caudal.
Cámaras, gases y servicios auxiliares
Evacuación de cámaras industriales
La integración comienza por el volumen libre, la consigna y el tiempo permitido. Describe también carga, frecuencia de ciclos y entradas de gas durante el proceso. Las conexiones y válvulas forman parte de la respuesta. La capacidad nominal del equipo, considerada sola, no demuestra que la cámara alcance el objetivo en la cadencia prevista.
La evacuación retira gas de un volumen cerrado. El volumen conectado, la presión objetivo y el tiempo disponible definen el ciclo.
Caracterizar el gas que sale de la cámara
Una cámara industrial puede entregar aire húmedo o vapores aunque inicialmente se haya evacuado aire ambiente. Identifica qué materiales se calientan o desprenden gas y en qué fase ocurre. La temperatura de salida y los posibles arrastres ayudan a definir las protecciones y la ejecución del generador.
Definir la recuperación de presión
Una cámara que debe abrirse entre ciclos necesita una fase de recuperación de presión prevista por su control. Registra cuánto tarda y qué condición autoriza la siguiente maniobra, además del tiempo de evacuación. El punto de admisión, el paso disponible y la filtración influyen en cómo se recupera la presión. La secuencia de apertura y liberación debe corresponder al diseño de la máquina y al producto tratado.
Separar fugas y aportes del proceso
Durante la validación de una cámara, compara su comportamiento vacío y con la carga representativa. Conserva el estado de juntas, conexiones y válvulas para distinguir la estanqueidad del conjunto del gas liberado por el material. Una subida de presión puede estar relacionada con fugas, liberación de gas del material o variaciones térmicas. La comparación necesita volumen, temperatura, tiempo y configuración conocidos; una lectura aislada no localiza por sí sola el origen.
Desgasificar materiales
Al reducir la presión, el gas retenido puede expandirse y salir del material. La viscosidad, la temperatura y el espacio libre del recipiente condicionan la formación de espuma. La secuencia debe evitar el arrastre hacia la bomba. Describe la composición y el comportamiento observado para definir tanto el generador como la protección del circuito.

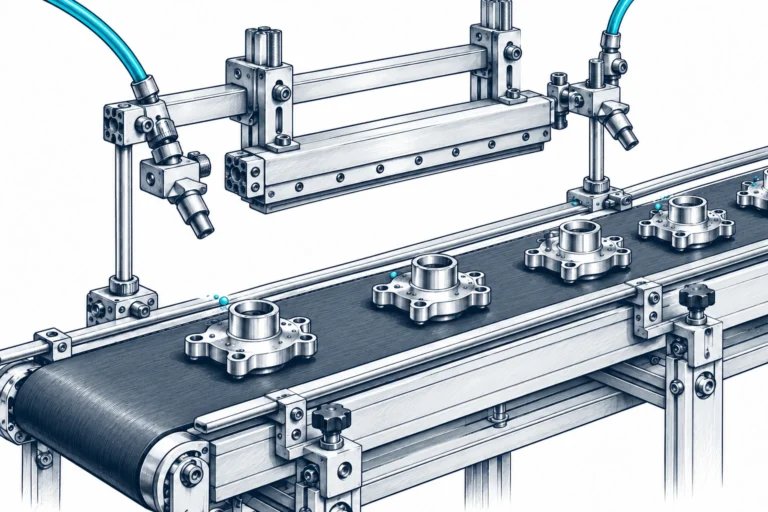

Soplado sobre piezas
El aire puede retirar gotas, limpiar superficies o ayudar a transportar una pieza. El resultado depende de la geometría de la boquilla y de la distancia al producto. Define la función antes de fijar presión y caudal. Una aplicación de gran caudal a baja presión puede estudiarse con tecnologías diferentes a las de aire comprimido convencional.
El soplado separa, seca o refrigera. La selección usa el caudal y la sobrepresión requeridos en el dispositivo conectado.
Toma, control y liberación de piezas

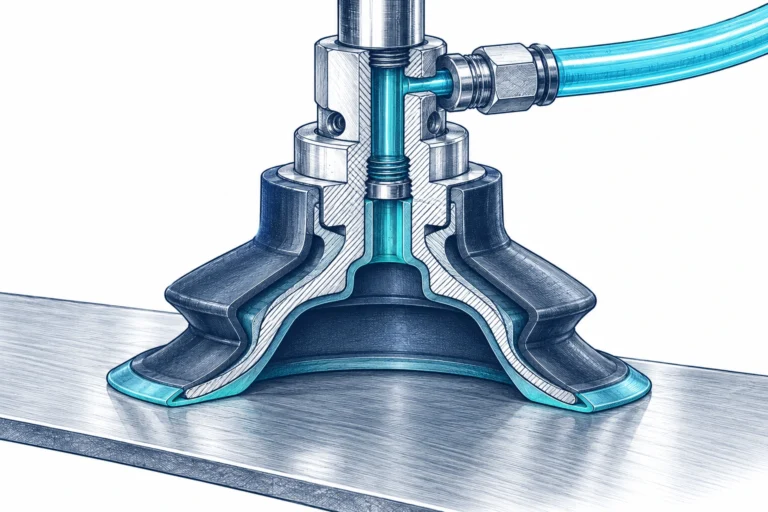

Adaptar el labio de la ventosa
El material y la forma del labio influyen en estanqueidad, deformación y liberación. Un apoyo rugoso o curvo necesita una solución diferente a una chapa plana. Inspecciona desgaste y suciedad antes de atribuir la pérdida al generador. Las pruebas deben realizarse con la superficie y la temperatura reales de las piezas de producción.
Los orificios de las esquinas quedan separados de las ventosas. La toma se sitúa sobre zonas continuas de chapa, con superficie disponible alrededor de cada contacto.

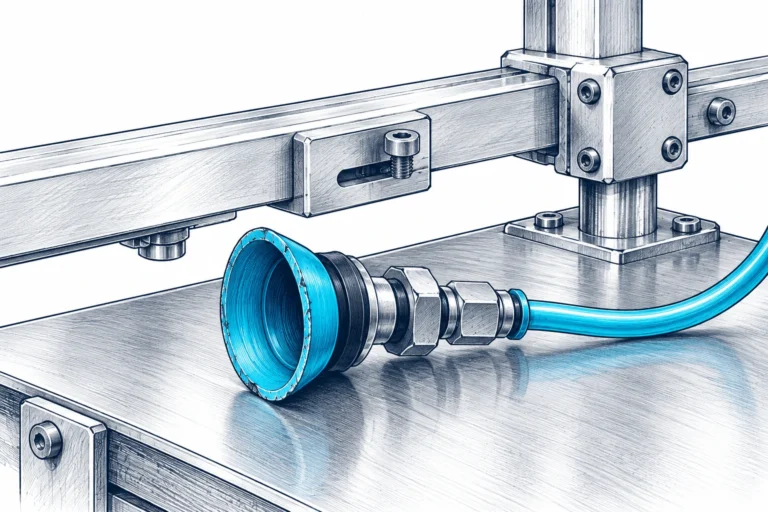

Comprobar el desgaste de las ventosas
El útil de toma necesita conservar la geometría y flexibilidad de sus elementos de contacto. Documenta el material manipulado, las marcas del labio y la pérdida de agarre observada. La sustitución se confirma por la referencia del componente y su montaje, no únicamente por el diámetro exterior de la ventosa.

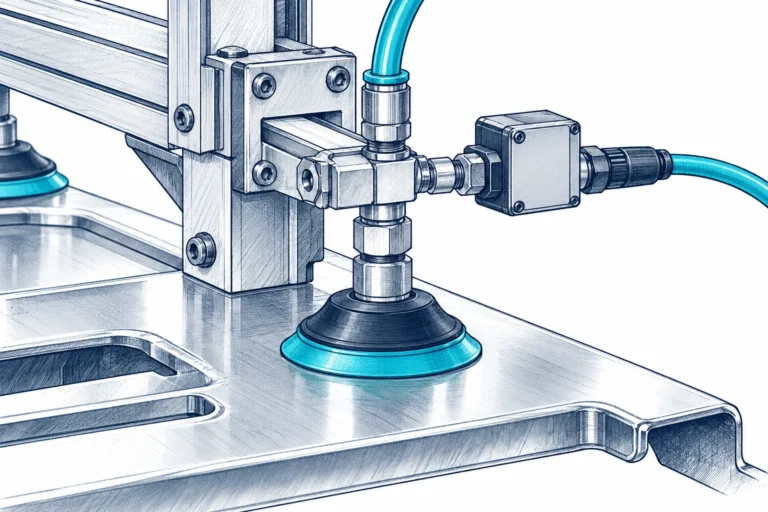

Supervisar la presión en la ventosa
La toma de señal debe representar el punto de agarre, no una zona aislada por una restricción. Registra la lectura durante el contacto, el movimiento y la liberación. Revisa también tiempo de respuesta y comportamiento ante ausencia de pieza. Las señales de control deben validar la secuencia prevista por el fabricante de la máquina.

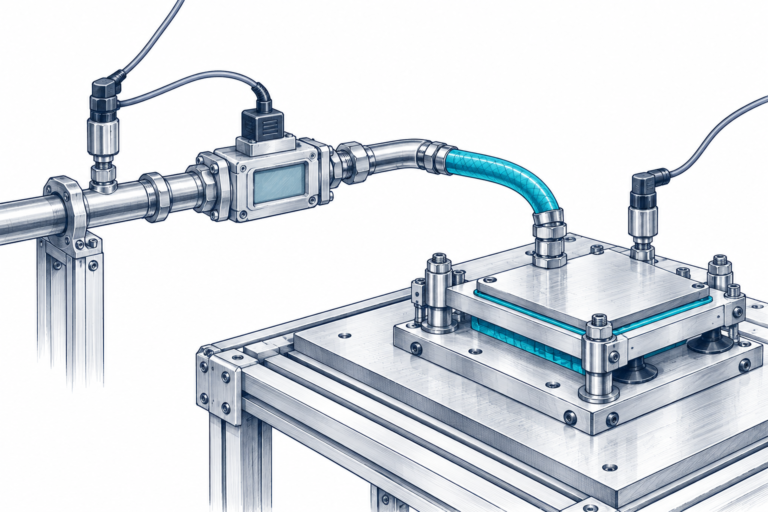

Relacionar caudal y presión útil
El caudal que llega al consumidor cambia con la presión y con las pérdidas del recorrido. Compara el punto de trabajo con la curva de la ejecución prevista. La potencia eléctrica del motor no permite deducir ese resultado. Un estudio correcto incluye las condiciones de entrada, el gas y la forma de regulación del equipo.
Distingue caudal real y normalizado antes de comparar. Para el mismo estado del gas, 60 m³/h equivalen a 1.000 l/min.

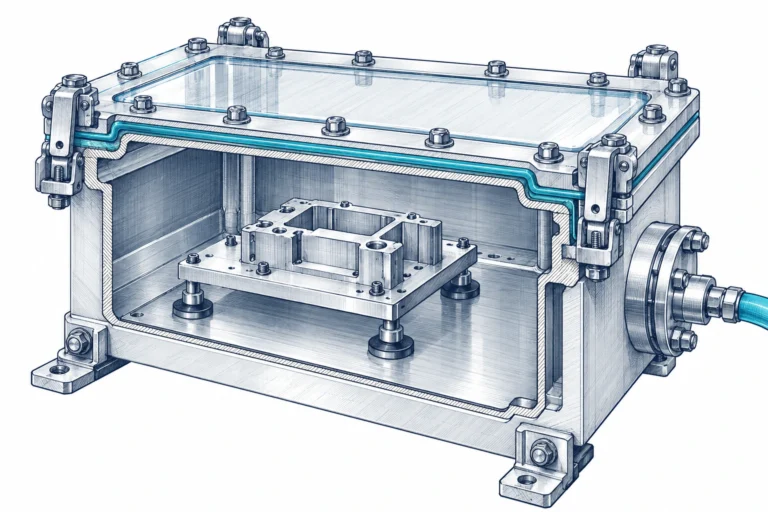

Incluir el volumen conectado
Además de la cámara, cuentan depósitos, mangueras y colectores que se evacúan en cada ciclo. Reducir volúmenes innecesarios puede mejorar la respuesta sin cambiar la bomba. Comprueba cuáles permanecen evacuados y cuáles se ventilan al terminar. Esta diferencia ayuda a dimensionar la instalación y a interpretar los tiempos de recuperación observados.
Incluye cámara, tuberías y accesorios comunicados. Relaciona presión inicial, objetivo y tiempo disponible con la curva del equipo.
Incorporar un volumen de reserva
Un depósito puede formar parte de una máquina con demandas breves de vacío, pero añade volumen que también debe evacuarse. Define presión inicial, consumo del ciclo y tiempo de recuperación. La reserva se dimensiona con la secuencia completa y no corrige por sí sola una red insuficiente.
Evitar pérdidas en el trazado
Curvas cerradas, reducciones y válvulas pequeñas añaden resistencia al paso del aire. Revisa el recorrido completo hasta el punto de uso. En equipos móviles, comprueba también la manguera en las posiciones extremas. Una conexión adecuada en reposo puede estrangularse durante el movimiento y provocar una caída que solo aparece en producción.
Longitud, diámetro interior, codos, filtros y válvulas condicionan las pérdidas. Incluye aspiración y escape en el recorrido, con sus condiciones de instalación.

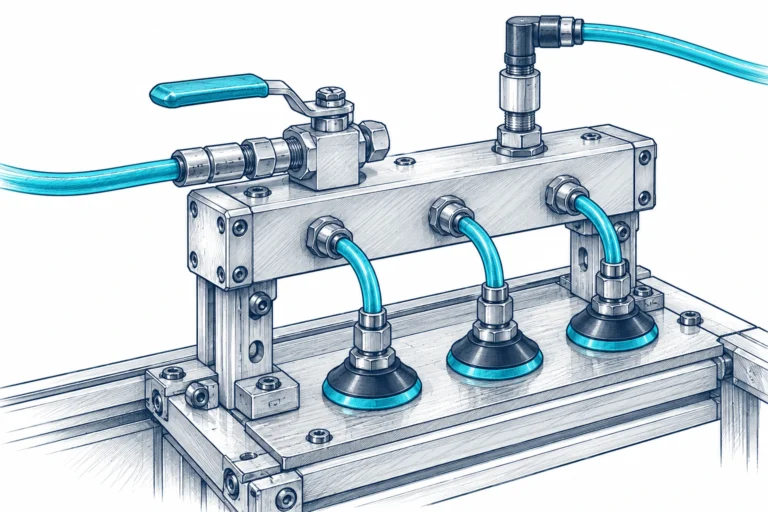

Coordinar válvulas de mando
La apertura y el cierre deben acompañar la captación y la entrega de la pieza. Una válvula lenta o una alimentación compartida puede prolongar el tiempo necesario para alcanzar la señal. Registra la secuencia y verifica el volumen que queda detrás de cada válvula. El diagnóstico debe unir medidas neumáticas y eventos del control de máquina.
Verifica en la instalación la función de la válvula de aislamiento y de la toma de medida, incluyendo acceso, conexión y estanqueidad.
Liberar la pieza sobre un apoyo
Antes de descargar el vacío, el producto debe encontrarse en la posición prevista para la entrega. Comprueba ventilación, posible soplado de expulsión y tiempo de retirada del cabezal. Una liberación irregular puede ser un problema de secuencia o de adhesión superficial. La prueba debe incluir materiales reales y no solo una pieza rígida de ensayo.
Coordina toma, movimiento, liberación y recuperación tras parada. La confirmación de presión no constituye por sí sola una función de seguridad certificada.
Integración y mantenimiento
Distinguir consumo local y centralizado
Una estación autónoma simplifica el recorrido y permite ajustar su propio ciclo. Una red central puede atender varios equipos, pero exige analizar simultaneidad y distribución. Compara ambas opciones con el perfil de consumo real. El ahorro potencial depende de regulación, horas y pérdidas de la instalación; no es una propiedad automática de una configuración.
Facilitar acceso al conjunto neumático
Agrupar válvulas y conexiones de manera accesible ayuda al diagnóstico y al mantenimiento. Identifica cada ramal y conserva un recorrido de mangueras que no interfiera con la máquina. El acceso debe permitir sustituir consumibles y revisar fugas sin desmontajes innecesarios. La integración mecánica influye directamente en la mantenibilidad del sistema.
Montar sobre apoyos adecuados
El soporte debe permitir una instalación estable, alineada y accesible. Revisa las indicaciones del fabricante sobre anclajes, ventilación y conexiones flexibles. Una manguera no debe utilizarse para sostener el peso del equipo ni transmitir esfuerzos imprevistos a sus bocas. El montaje forma parte de la fiabilidad del conjunto industrial.
Registra temperatura, ventilación, ruido, vibración y frecuencia de arranque; relaciona los cambios con el régimen y el montaje.
Medir la resistencia de la filtración
La integración del generador incluye las pérdidas de los filtros instalados entre la máquina y el equipo BECKER. Especifica los puntos de medida y el comportamiento esperado durante la campaña de producción. Compara la presión antes y después del elemento filtrante bajo un caudal conocido. Conserva una referencia de filtro limpio y las condiciones de cada lectura; la tendencia ayuda a diferenciar una restricción de un cambio de demanda.
Evaluar el ruido del conjunto integrado
La evaluación de una máquina debe contemplar generador, válvulas, descarga de aire y estructura. Documenta el estado del ciclo y qué elementos están funcionando al tomar una referencia acústica. La comparación acústica requiere el mismo punto de medida, distancia, carga y entorno. Distingue el ruido del aire, el de la máquina y el transmitido por la estructura antes de valorar una medida de atenuación.
Prever el comportamiento durante la parada
Al detener un módulo de vacío o aire, la presión de otros ramales puede modificar el sentido del flujo. El diseño de la máquina debe definir el comportamiento previsto y la función de los elementos de retención. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
Un fabricante de maquinaria debe definir la función del vacío dentro del conjunto: sujetar, transferir, evacuar o alimentar un proceso. Conviene entregar una descripción del consumidor y sus condiciones de aceptación, además de la potencia disponible. Así pueden compararse alternativas BECKER sin convertir una referencia utilizada en otro proyecto en una selección automática para la nueva máquina.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
Especifica la presión en el punto de conexión con la máquina y en la fase crítica del ciclo. Diferencia el valor que activa un permiso de marcha del límite máximo admisible por el componente. Documenta la referencia absoluta o relativa en planos, lista de instrumentos y protocolo de aceptación para evitar interpretaciones distintas entre montaje y puesta en servicio.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
En una máquina modular, cada opción comercial puede añadir volumen, longitud de manguera o consumidores. Prepara una tabla con configuración básica y ampliaciones previstas. El caudal necesario se verifica con la combinación realmente suministrada; sumar capacidades nominales sin simultaneidad puede sobredimensionar, mientras que ignorar un accesorio opcional puede dejar insuficiente la instalación del cliente.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
El ensayo de aceptación debe reproducir la secuencia del programa: preparación, operación, liberación y recuperación. Identifica qué sucede cuando dos módulos reclaman vacío a la vez. Una prueba estática con todas las válvulas cerradas no representa una máquina que cambia de producto continuamente y abre sus consumidores durante intervalos breves.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
Solicita al cliente información sobre materiales y limpieza antes de cerrar la configuración. Una máquina destinada a polvo fino, vapor o humedad requiere estudiar protecciones diferentes de otra que manipula piezas secas. La especificación debe indicar quién aporta filtros, separadores y sensores, y cómo se comprueba su estado dentro del mantenimiento del conjunto.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
Una misma máquina puede exportarse con distintas tensiones, frecuencias y condiciones ambientales. Vincula cada ejecución BECKER a la versión eléctrica del proyecto y conserva esa relación en la lista de materiales. El espacio reservado debe permitir refrigeración y extracción de consumibles sin desmontar otros módulos ni bloquear los accesos habituales del operario.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
Para un fabricante de maquinaria, el consumo debe evaluarse con el ciclo de aceptación de la máquina completa. Define qué ocurre en producción, espera y recuperación, y qué equipos auxiliares entran en la comparación. Si se propone regulación, documenta señales y rango autorizado en la lista de funciones. La misma potencia instalada puede dar resultados diferentes según la secuencia y la demanda.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
La documentación de la máquina debe vincular cada unidad BECKER con sus consumibles, manual y versión de suministro. Considera cómo accederá el servicio técnico y qué piezas necesita el cliente para una intervención prevista. Cuando se fabrican variantes para diferentes países, conserva la correspondencia entre números de serie, ejecución eléctrica y lista de repuestos para evitar compras basadas en una referencia incompleta.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Registra en fábrica los valores de la configuración ensayada, con identificación de programa, útiles y accesorios. Entrega ese punto de partida junto al equipo y repite la verificación tras instalarlo en destino. Las diferencias de tubería externa, altitud o alimentación deben quedar identificadas para que el servicio técnico compare condiciones equivalentes.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Divide el diagnóstico por módulos y puntos de conexión accesibles. Si una opción adicional provoca la caída de presión, revisa primero su demanda, estanqueidad y secuencia. Esta trazabilidad reduce sustituciones innecesarias y facilita distinguir una incidencia del circuito diseñado por el integrador de una desviación del propio generador de vacío.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
Incluye el mantenimiento del generador y sus accesorios en el manual de la máquina. Identifica las tareas que puede realizar el usuario y las que requieren servicio especializado. Las instrucciones del conjunto deben respetar las de la ejecución instalada, incluidos consumibles, métodos de limpieza y condiciones para volver a poner el sistema en marcha.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
La lista de repuestos debe relacionar código de máquina, versión del proyecto, modelo BECKER y número de serie. Si hubo cambios durante fabricación, actualiza la documentación entregada. Una fotografía de una unidad similar o una lista antigua puede llevar a pedir filtros, paletas o juntas que pertenecen a otra ejecución.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de fabricación de maquinaria
Para consultar una solución de fabricación de maquinaria, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Fabricación de maquinaria en Latinoamérica
Términos habituales de esta guía: bombas de vacío para maquinaria, integración de vacío OEM, fabricante de maquinaria, vacío para automatización, robótica con ventosas, agarre robótico, manipulación industrial, bomba seca para máquinas, vacío centralizado, generador de vacío industrial, aire de proceso, soplado industrial. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre maquinaria y robótica
¿Cuándo conviene centralizar el vacío?
Se estudia cuando varios consumidores comparten suministro. Hay que comparar simultaneidad, pérdidas de red, control y reserva.
¿Qué conviene enviar del prototipo?
Un esquema del circuito, fotos de la pieza y del cabezal, el ciclo de trabajo y las medidas de presión cerca del punto de uso.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos BECKER para esta industria
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Paletas en seco
BECKER KVT 3.60
Referencia para comparar la generación de vacío en estaciones automatizadas. Se revisan simultaneidad de consumidores, pérdidas de conductos y condiciones eléctricas de la máquina antes de cerrar la integración.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER KVT 3.60
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER KVT 3.80
Integración en una máquina según volumen, presión y secuencia de operación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Conexiones y montaje · BECKER KVT 3.80
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Paletas en seco
BECKER VARIAIR VTLF 2.250/0-400
Integración en una máquina según volumen, presión y secuencia de operación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Ejecución eléctrica · BECKER VARIAIR VTLF 2.250/0-400
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Paletas en seco
BECKER VT 4.10
Para integrar una fuente de vacío en un módulo de manipulación o sujeción. El fabricante de maquinaria debe definir consumidor, tiempo de respuesta, conexiones y condiciones de aceptación del conjunto.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VT 4.10
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER VT 4.40
Integración en una máquina según volumen, presión y secuencia de operación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Punto de trabajo · BECKER VT 4.40
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Paletas en seco
BECKER VTLF 2.200
Integración en una máquina según volumen, presión y secuencia de operación.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Respuesta durante el ciclo · BECKER VTLF 2.200
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Paletas en seco
BECKER VTLF 2.250
Para estudiar instalaciones con varios puntos de aspiración o una demanda de caudal mayor que la estación inicial. La selección exige comprobar el punto de trabajo y el servicio simultáneo realmente previsto.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VTLF 2.250
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas lubricadas
BECKER U 5.71
Integración en una máquina según volumen, presión y secuencia de operación.
La tecnología utiliza aceite en la cámara de compresión. Se comprueban el rango de trabajo continuo, la carga de vapor, la separación de aceite y la protección frente a líquidos o partículas.
Condiciones del gas · BECKER U 5.71
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Paletas lubricadas
BECKER U 5.101
Integración en una máquina según volumen, presión y secuencia de operación.
La tecnología utiliza aceite en la cámara de compresión. Se comprueban el rango de trabajo continuo, la carga de vapor, la separación de aceite y la protección frente a líquidos o partículas.
Filtración y pérdidas · BECKER U 5.101
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Canal lateral
BECKER SV 300/1
Aire o vacío para una función auxiliar definida por el fabricante de la máquina.
Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.
Refrigeración y ambiente · BECKER SV 300/1
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Compresor de paletas en seco
BECKER DT 4.10
Aire o vacío para una función auxiliar definida por el fabricante de la máquina.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Mantenimiento y consumibles · BECKER DT 4.10
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Vacío de garra
BECKER BCV 150
Integración en una máquina según volumen, presión y secuencia de operación.
Tecnología para generación de vacío que se compara con la demanda y el régimen de servicio. La elección de materiales, protecciones y ejecución depende del gas y de las condiciones de entrada.
Comparación de la alternativa · BECKER BCV 150
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para maquinaria y robótica. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
