Bomba de vacío BECKER U 5.101
Bomba de paletas lubricadas con aceite para vacío profundo y envasado industrial.
U 5.101, en detalle

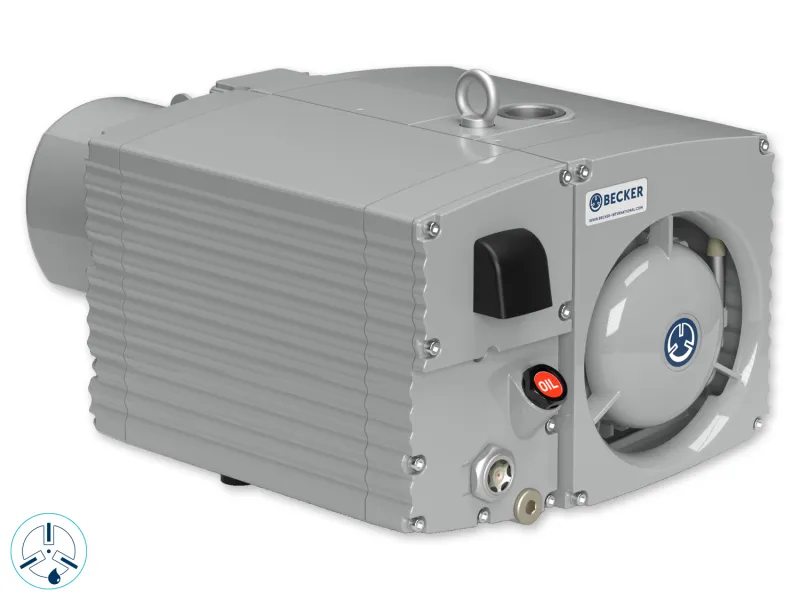

Bomba de vacío de paletas rotativas lubricadas con aceite, refrigerada por aire. Integra válvula de lastre de gas, válvula de retención, separador de aceite y filtro de aceite. El caudal nominal es de 100 m³/h a 50 Hz y 120 m³/h a 60 Hz.
| Parámetro | 50 Hz | 60 Hz |
|---|---|---|
| Caudal nominal | 100 m³/h | 120 m³/h |
| Vacío final absoluto | < 0,1 mbar | < 0,1 mbar |
| Rango publicado de servicio continuo | < 0,1–400 mbar absolutos | < 0,1–400 mbar absolutos |
| Potencia de motor · según ejecución | 2,2 kW | 2,2 / 2,6 / 2,64 kW |
| Nivel sonoro de emisión | 65 dB(A) | 68 dB(A) |
| Peso sin motor | 40 kg | 40 kg |
| Carga de aceite documentada | 2 litros | 2 litros |
Fuente: ficha oficial BECKER, páginas 2–3. Nivel sonoro según DIN EN ISO 11203, a 1 m y media carga; incertidumbre extendida de 3 dB. La potencia depende del motor y la tensión; no representa el consumo en todos los puntos de trabajo.
Curvas de rendimiento
Consulta las curvas originales a 50 y 60 Hz. Mueve el control de presión para leer el caudal aspirado, la temperatura de escape y la potencia en el eje en el mismo punto de operación.
Trazo continuo: 50 Hz · Discontinuo: 60 Hz
Caudal de aspiración
Temperatura de escape
Potencia en el eje
Lecturas aproximadas del trazado vectorial de la ficha BECKER, página 4. Referencia: 1000 mbar atmosféricos y 20 °C; tolerancia publicada ±10 %. El eje de presión es logarítmico. La curva dibujada hasta 1000 mbar no amplía el rango de servicio continuo, cuyo límite superior publicado es 400 mbar absolutos.
Conexiones y dimensiones
| Punto del plano | Conexión / dato |
|---|---|
| Aspiración de vacío | G 1¼ |
| Escape estándar | Tapa de deflexión |
| Escape roscado opcional | G 1¼ |
| Llenado de aceite | G ¾ |
| Mirilla de aceite | G 1 |
| Drenaje de aceite | G ½ |
| Longitud total L | 706 / 728 / 741 mm, según motor |
| Ancho y altura de referencia | 380 × 330 mm, según plano |
| Soportes | Amortiguadores de goma; posiciones indicadas en el plano |
Identifica las conexiones por su función: aspiración, escape y mantenimiento. Antes de sustituir otra bomba, contrasta el plano, los puntos de fijación y el espacio necesario para ventilación y servicio.
Ver plano y conexionesAlimentación y motor
La ficha recoge motores trifásicos. Selecciona la ejecución según la red disponible; las conexiones Δ/Y dependen de la tensión de placa.
| Ejecución de la ficha | 50 Hz | 60 Hz | Peso del motor / longitud L |
|---|---|---|---|
| 01 | 2,2 kW · Δ230/Y400 V | 2,2 kW · Y460 V; 2,64 kW · Δ208, Δ230, Y400 o Y460 V | 29 kg / 706 mm |
| 02 | No indicada | 2,6 kW · YY230/Y460 V o YY208 V | 37 kg / 741 mm |
| 03 | 2,2 kW · Δ200/Y350 V | 2,6 kW · Δ220/Y380–400 V o Δ200/Y350 V | 29 kg / 728 mm |
| 04 | No indicada | 2,6 kW · Δ400/Y690 V | 37 kg / 741 mm |
Motores IP55, clase de aislamiento F; protección PTC o bimetal según ejecución. Consulta corrientes, velocidades y certificaciones en la tabla completa de motores. El peso de la bomba sin motor no es el peso de expedición.
Lastre de gas y variantes
Lastre de gas estándar
Con la válvula abierta, la ficha publica 1,0 mbar absoluto, tolerancia al vapor de agua de hasta 7 mbar y capacidad de hasta 0,9 l/h a 85 °C de funcionamiento.
Lastre de gas opcional
La opción de mayor tolerancia publica 3,0 mbar absolutos, tolerancia al vapor de agua de hasta 62 mbar y capacidad de hasta 2,4 l/h, también a 85 °C.
Estas condiciones no son intercambiables con el vacío final de < 0,1 mbar. Para procesos con vapor, confirma la ejecución, la temperatura de trabajo y las condiciones del proceso.
VARIAIR y O₂-PACK
La VARIAIR U 5.101 utiliza variador VAU4/4 y tiene documentación propia. La U 5.101 O₂-PACK es una ejecución específica para concentraciones elevadas de oxígeno; no debe sustituirse por una U 5.101 estándar sin validar la aplicación y la especificación correspondiente.
Aplicaciones de vacío
Envasado y evacuación
Para estudiar una aplicación de envasado, indica volumen de cámara, presión objetivo y tiempo de ciclo. La velocidad efectiva depende de la presión y de las pérdidas de la instalación.
Desgasificación e integración
En desgasificación y evacuación de circuitos, identifica el gas, los vapores y los arrastres. Selecciona filtración, lastre de gas y protección de aspiración con esos datos.
Aceite y mantenimiento
La ficha especifica una carga de 2 litros y enumera BECKER LUBE M100 mineral, S100 sintético y SL100 para aplicaciones alimentarias. La elección final depende de la ejecución y del servicio; no mezcles aceites sin la indicación correspondiente del fabricante.
- Controla el nivel y el estado del aceite mediante la mirilla.
- Revisa el filtro de aceite y los cartuchos separadores según el manual de la unidad.
- Mantén libres las entradas de refrigeración y comprueba la protección de aspiración.
- Identifica número de serie, Index y referencia de pieza antes de pedir refacciones.
El manual exacto debe corresponder a la placa de la bomba. Solicítalo al enviar la identificación del equipo; los intervalos de cambio no se deben deducir de otro modelo.
Accesorios de la U 5.101
| Accesorio documentado | Detalle |
|---|---|
| Filtro de aspiración externo | Ficha separada según selección |
| Transmisor de nivel | G 1 |
| Monitor de temperatura de aceite | Termostato · G ½ |
| Indicador de mantenimiento | Para cartuchos separadores · G ¾ |
| Grifo de drenaje | G ½, con enclavamiento y empalme de 19 mm |
| Sensor de temperatura | PT100 |
| Refrigerador de agua | U5.100-0-114.2; mangueras de 8 mm de diámetro exterior |
Opciones y combinaciones bajo pedido. Ver variantes y accesorios en la página 5; los elementos marcados por BECKER disponen de ficha separada.
Planos y documentación BECKER
Consulta el plano de conexiones de la U 5.101 en la página 2 y las curvas originales en la página 4. Las curvas dinámicas anteriores se basan en el trazado específico de este PDF, no en otras variantes.
Versiones O₂-PACK, XL y VARIAIR disponen de documentación propia y no deben mezclarse con esta ficha estándar.
Preguntas sobre la U 5.101
¿Qué caudal tiene la BECKER U 5.101?
100 m³/h a 50 Hz y 120 m³/h a 60 Hz de capacidad nominal. Consulta la curva para leer el caudal a la presión de aspiración de tu proceso.
¿Qué conexión de aspiración utiliza?
La conexión de vacío es G 1¼. El escape estándar dispone de tapa de deflexión y existe una conexión roscada opcional G 1¼.
¿Puede trabajar continuamente a cualquier presión?
La ficha publica un intervalo de servicio continuo de < 0,1 a 400 mbar absolutos. La presencia de una curva hasta 1000 mbar no significa que ese extremo sea un punto de servicio continuo permitido.
¿Qué cambia al abrir el lastre de gas?
El vacío final cambia: la válvula estándar abierta publica 1,0 mbar absoluto. La opción de mayor tolerancia al vapor publica 3,0 mbar absolutos; sus capacidades de vapor también son distintas.
¿Qué datos necesitas para cotizar o identificar un repuesto?
Foto de placa, número de serie e Index cuando aparezca, tensión, frecuencia, aplicación, cantidad y ciudad y país de entrega. Para un repuesto, añade su referencia o una fotografía identificable.
