Bombas de vacío y soplantes BECKER para construcción

El vacío permite manipular paneles y piezas; los circuitos de aire apoyan otras operaciones de obra. Cada sistema se define por la carga, el entorno y su función.

Fotografía de BECKER BCV 300 sin fondo
BECKER BCV 300
Exportvacio

Construcción

Aplicaciones en obra y prefabricados

Para elevación no basta con seleccionar una bomba: se verifica el equipo completo y su funcionamiento ante pérdidas de vacío. Para secado o extracción se define el caudal, la presión y la protección frente a agua y partículas.

Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.

OPERACIÓN, MATERIAL Y CONTROL

El proceso, detalle a detalle

Conoce 28 aspectos de manipulación, drenaje, transporte y aire de proceso en construcción, con una ilustración específica en cada bloque.

Manipulación de prefabricados

Útil industrial de vacío apoyado sobre una dovela prefabricada de hormigón colocada en su cuna de soporte.
01

Manipular elementos prefabricados

La geometría del elemento determina la distribución de los apoyos y las fuerzas durante el movimiento. En piezas curvas o rugosas, el contacto requiere especial atención. La seguridad depende del manipulador completo, sus reservas y controles. La bomba se elige como componente del sistema validado, no como garantía aislada de capacidad de elevación.

La diferencia entre la presión exterior y la presión bajo la pieza produce la fuerza de sujeción. Los apoyos de vacío delimitan la superficie útil de sujeción.

Dibujo técnico de un bastidor de agarre con varias ventosas sobre un panel prefabricado apoyado horizontalmente
02

Repartir apoyos en paneles

Los puntos de contacto deben distribuir cargas y limitar deformaciones durante la manipulación. El tamaño exterior no basta: importan rigidez, centro de gravedad y orientación. Comprueba que las ventosas trabajan sobre superficies previstas para ello. La validación debe incluir la trayectoria y las condiciones reales de uso del manipulador.

Caso práctico: Una estación funciona y otra equivalente pierde vacío

Revisa longitudes, diámetros, válvulas y estado de sellos de cada ramal. Dos útiles visualmente parecidos pueden presentar recorridos o superficies diferentes. La comparación entre estaciones permite localizar qué elementos son comunes y cuáles explican una desviación limitada a una posición de trabajo.

Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.

Detalle técnico del labio de una ventosa en contacto con una cara porosa de hormigón
03

Sellar sobre acabados irregulares

Un labio flexible puede adaptarse a pequeñas irregularidades, pero no elimina cualquier fuga. La superficie húmeda, porosa o con residuos cambia el contacto. Ensaya con muestras representativas y conserva un criterio de aceptación del sistema. El aumento de caudal debe responder a una evaluación, junto con la selección correcta del elemento de agarre.

La porosidad deja entrar aire y exige extraerlo de forma sostenida para mantener la presión útil. Ensaya la ventosa sobre el material real y mide en el cabezal durante las fases exigentes.

Caso práctico: La toma falla con una superficie más rugosa

Compara acabado, porosidad, humedad y apoyo de las juntas. La entrada de aire puede cambiar aunque peso y dimensiones permanezcan iguales. El útil y sus protecciones deben validarse para el material real; aumentar capacidad del generador sin revisar contacto puede dejar sin resolver una pérdida localizada.

Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.

Detalle técnico de un colector de ventosas con válvulas, sensor y un pequeño depósito de reserva montados sobre un bastidor
04

Supervisar el agarre durante el movimiento

La señal de presión debe formar parte de los controles previstos por el fabricante del manipulador. Revisa cómo se verifica la toma y cómo responde el sistema ante pérdidas. No se alteran protecciones para compensar una incidencia de vacío. El estudio de la bomba se integra en la validación de la máquina completa.

El sistema combina ventosas, válvulas, sensores y reserva para realizar la toma. Su capacidad se evalúa para la pieza y el movimiento completos.

Dibujo de dos muestras de hormigón con acabados y poros visibles diferentes.
05

Reconocer superficies porosas

La rugosidad y los poros pueden permitir entrada de aire aunque el apoyo parezca continuo. El comportamiento cambia entre hormigón, piedra, vidrio y paneles revestidos. Una prueba de agarre debe representar el acabado real. La selección del equipo se coordina con el útil y con la evaluación de cargas prevista para la manipulación.

Caso práctico: Aumenta la restricción en un ambiente polvoriento

Relaciona la desviación con carga de filtro y limpieza de refrigeración. La presencia de polvo mineral exige mantener la protección prevista, no retirarla para recuperar caudal. Documenta frecuencia y cantidad de suciedad observada para revisar el plan de inspección y detectar cambios de proceso o de ubicación.

La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.

Dibujo técnico de una ventosa colocada sobre un panel con acabado rugoso durante una comprobación en apoyo
06

Revisar cambios de acabado

Un panel pulido y otro rugoso pueden necesitar contactos diferentes, aunque tengan el mismo peso y tamaño. Revestimientos, humedad y polvo influyen en la estanqueidad. Incluye el acabado en la identificación del producto. La prueba de agarre debe repetirse cuando cambia esa condición, siguiendo los criterios del sistema de manipulación.

El acabado poroso puede dejar entrar más aire que la cara lisa. Comprueba junta, superficie efectiva y presión durante la toma; valida el sistema de manipulación para esa condición.

Drenaje y separación del agua

Dibujo técnico de una excavación con varios puntos de drenaje conectados a una conducción colectora
07

Crear vacío en drenajes de obra

Un sistema de drenaje puede utilizar vacío para facilitar la captación del agua mediante una instalación de pozos y separación. Identifica función del generador y recorrido del líquido. Los niveles, la infiltración y las fugas de aire cambian la demanda. La solución debe corresponder al diseño del drenaje y a las condiciones del terreno.

Los puntos de drenaje conectan con un colector que extrae aire y agua. La separación de líquido protege la parte del circuito que genera vacío.

Detalle conceptual de un punto de extracción de agua subterránea conectado a un colector mediante un ramal con válvula
08

Proteger la captación del terreno

La toma debe formar parte de un sistema preparado para agua, aire y sólidos presentes. Comprueba filtración, separación y niveles de servicio. El generador de vacío necesita condiciones de entrada compatibles con su diseño. La revisión de la captación ayuda a explicar cambios que no se originan en el equipo principal.

El colector recoge la mezcla procedente de los puntos de drenaje. El sistema separa y gestiona el agua antes del generador de vacío, dentro de las condiciones que admite cada componente.

Sección conceptual de un recipiente de separación con entrada de mezcla, salida de aire superior y recogida de líquido inferior
09

Separar el agua antes de la bomba

El recipiente de separación necesita volumen útil, control de nivel y descarga adecuados. Comprueba su estado durante las condiciones más desfavorables del servicio. Una acumulación excesiva puede provocar arrastre. El plan de mantenimiento debe incluir separador, drenajes y sensores, además de los consumibles propios del equipo de vacío.

En drenaje, el separador gestiona el líquido antes de la salida de aire hacia el generador de vacío.

Válvula antirretorno de una conducción de aire con un corte local que muestra el obturador y su asiento
10

Definir el comportamiento al detener el servicio

Una red de aire o vacío puede cambiar de presión cuando se detiene un ramal o una unidad. El diseño de drenaje, secado o manipulación debe identificar la función de los elementos de retención. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.

Detalle de la salida superior de un recipiente de separación con visor protegido y conexiones de inspección
11

Detectar arrastre de humedad

Si aparecen gotas en zonas no previstas, revisa nivel del separador, funcionamiento del drenaje y condiciones de carga. El cambio puede estar relacionado con una mayor entrada de agua o con un elemento de control defectuoso. Corrige la causa y comprueba las condiciones de aspiración antes de volver a comparar prestaciones del generador.

Si aparece humedad aguas abajo, revisa la separación y las condiciones del arrastre. Sitúa entrada, nivel, recogida y salida de aire en el esquema.

Detalle técnico del control de nivel y la válvula de vaciado de un recipiente de recogida de líquidos
12

Vaciar y revisar la recogida

El líquido retenido necesita un procedimiento de descarga que mantenga la función del separador. Comprueba que el nivel observado corresponde al sensor y que no hay obstrucciones. La frecuencia de revisión depende de la entrada real de agua. Un recipiente correcto en tamaño puede fallar si su descarga o control dejan de operar.

La recogida mantiene el líquido separado del circuito de gas. Revisa niveles, controles y vaciado según el procedimiento de la instalación.

Transporte neumático de minerales

Ilustración técnica de una conducción cerrada de cemento o cal hacia un recipiente de recepción
13

Transportar cemento o cal

El transporte neumático requiere conocer producto, densidad aparente, granulometría, humedad y cantidad requerida. Las líneas deben separar el material antes de que alcance el generador. La abrasión y el polvo condicionan componentes y mantenimiento. No se toma una bomba de aire como equipo apto para aspirar directamente estos sólidos.

La diferencia de presión mueve cemento o cal por una conducción cerrada. Producción, longitud, desnivel, codos y separación condicionan el transporte.

Detalle técnico de un codo y una unión desmontable de una conducción para material pulverulento
14

Revisar codos de transporte

Los cambios de dirección influyen en pérdida de presión, desgaste y acumulación de producto. La geometría debe corresponder al sólido y al régimen de transporte. Si cae la capacidad, comprueba obstrucciones y condiciones del material antes de variar el generador. La trazabilidad del recorrido facilita comparar el rendimiento tras una modificación.

Densidad aparente, granulometría y cantidad de material se relacionan con distancia, elevación, diámetros y codos. El receptor y el filtro separan el sólido antes del generador.

Detalle técnico del cono de un receptor de cemento o cal con descarga cerrada y soportes de montaje
15

Controlar la descarga del receptor

La válvula de descarga permite transferir el material mientras se mantiene la secuencia del sistema. Su estanqueidad y sincronización influyen en el transporte. Comprueba el estado del asiento y la acumulación de residuos. Una fuga en esta zona puede consumir capacidad de aire aunque la conducción principal esté en buen estado.

El receptor recoge cemento o cal; el circuito de separación y filtración mantiene el material fuera de la cámara del generador.

Aire para procesos de aplicación

Dibujo técnico de una boquilla de proyección de yeso con entradas separadas de material y aire
16

Aportar aire para aplicación de materiales

El aire participa en equipos de proyección según las necesidades de la máquina. Presión, caudal y estabilidad del suministro deben corresponder al proceso. Describe producto, boquilla y longitud de manguera. Una referencia para soplado general no se considera equivalente a cualquier unidad de proyección sin comprobar su punto de trabajo.

El aire interviene en la proyección de yeso, la rehabilitación de conducciones y la formación de hormigón celular. Cada operación exige su propio caudal y presión.

Ilustración conceptual de incorporación de espuma a una mezcla cementosa antes de su vertido en un molde
17

Aire de proceso en mezclas celulares

La incorporación de aire depende de la formulación y del sistema de mezcla empleado. El equipo debe suministrar las condiciones que define el fabricante de la instalación. La selección de la soplante no establece la calidad final del material. Registra demanda, regulación y continuidad para estudiar la integración del servicio neumático.

Secado y rehabilitación

Ilustración técnica de ramales de aire conectados a una cámara bajo un pavimento durante un tratamiento de secado
18

Gestionar circuitos de secado

El aire circula por recorridos que pueden cambiar según el estado de los materiales y los puntos conectados. Registra temperatura, humedad y resistencia del circuito. La selección debe corresponder al proceso de secado completo. El generador mueve aire, mientras que el resultado depende también de tratamiento, evacuación de humedad y condiciones del entorno.

El aire circula por los ramales de secado y transporta humedad. Material, temperatura, humedad inicial y tratamiento del aire determinan el proceso; las resistencias del recorrido limitan el caudal efectivo.

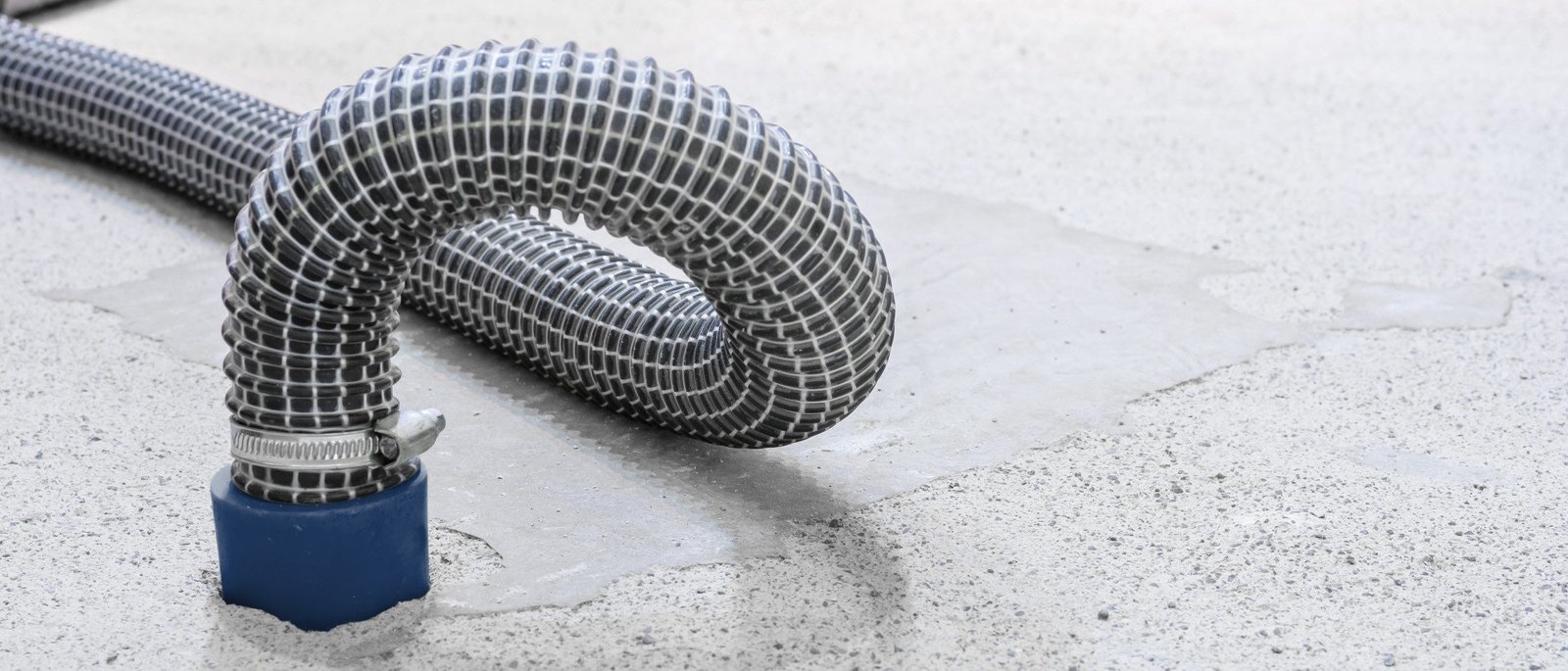

Conducciones y racores de inyección de aire aplicados al secado bajo una capa de pavimento
19

Distribuir el vacío bajo pavimentos

En procesos de secado o recuperación, el recorrido del aire depende de capas, juntas y puntos de conexión. Identifica qué volumen y materiales forman parte del sistema. El generador no se selecciona solo por la superficie del recinto. La resistencia del recorrido y la gestión de humedad determinan la demanda útil.

Drenaje, transporte y manipulación tienen funciones distintas. El circuito separa el manejo del líquido o material de la generación de vacío o aire.

Detalle ilustrado de un revestimiento mineral húmedo con textura irregular
20

Trabajar con materiales húmedos

La humedad puede modificar la permeabilidad y generar condensados durante el servicio. Describe el material, su estado y la temperatura de operación. La aspiración de aire húmedo exige estudiar separación y protección. Un equipo previsto para gas no debe recibir líquidos o mezclas de obra sin una solución específicamente diseñada.

Dibujo técnico conceptual de un revestimiento flexible dentro de una conducción con extremo de control y manguera de aire
21

Servicios para rehabilitación de tuberías

El uso de vacío o aire depende del método de rehabilitación y de la maquinaria utilizada. Describe diámetro, longitud y fase del proceso. La selección necesita las condiciones requeridas en el punto de aplicación, incluyendo temperatura y posibles vapores. No se deduce a partir del nombre general del trabajo de obra.

El suministro de aire mantiene la presión y el caudal requeridos por el proceso de revestimiento. El control pertenece a la máquina de rehabilitación.

Conductos, medidas y mantenimiento

Ilustración técnica de una manguera de proceso prolongada hasta un útil con toma de presión próxima
22

Comprobar mangueras largas

Añadir longitud aumenta la resistencia al paso y puede cambiar la respuesta en el punto de uso. Diámetro interior, curvas y estado de la manguera deben documentarse. Una unidad que funcionaba correctamente junto al trabajo puede resultar insuficiente tras trasladarla. La comparación se realiza con el nuevo recorrido completo y su carga real.

Alargar una manguera cambia la resistencia del recorrido. Compara longitudes, diámetros, caudal y presión cerca de la máquina con la condición anterior.

Detalle técnico de un racor desmontable y una manguera reforzada apoyados sobre un soporte de mantenimiento
23

Mantener racores y uniones

Las conexiones deben conservar estanqueidad y capacidad de paso en un entorno exigente. Revisa sellos, cierres y sujeción de mangueras. Una entrada de aire pequeña en cada unión puede sumar una pérdida importante en un recorrido largo. Tras la intervención, comprueba el funcionamiento con una configuración conocida del proceso.

Flexión, cambios de posición y suciedad afectan a mangueras y racores. Comprueba su estado y registra modificaciones del recorrido.

Ilustración técnica de dos puestos de captación conectados mediante ramales y válvulas a una conducción común
24

Dimensionar varias tomas de extracción

Cuando distintas zonas de trabajo comparten captación, describe cuáles operan a la vez y qué material se recoge. El reparto de caudal depende de la resistencia de cada ramal. La selección debe incluir separación y tratamiento del contaminante conforme al proyecto de extracción.

Filtro de una línea industrial con dos puntos de medición de presión para comparar pérdidas de carga
25

Medir la resistencia de la filtración

En procesos de construcción con polvo o humedad, los filtros y separadores pueden modificar la capacidad útil del circuito. Compara las lecturas bajo la misma combinación de tomas y con el material identificado. Compara la presión antes y después del elemento filtrante bajo un caudal conocido. Conserva una referencia de filtro limpio y las condiciones de cada lectura; la tendencia ayuda a diferenciar una restricción de un cambio de demanda.

Detalle de un apoyo elástico atornillado bajo un bastidor y un soporte independiente de tubería.
26

Montar conducciones sin cargar los racores

Los movimientos, apoyos y recorridos provisionales de una instalación de obra requieren revisar cómo se sujetan tuberías y accesorios. Mantén identificada la configuración utilizada para comprobar el servicio. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.

Sonómetro en trípode frente a un recinto técnico cerrado, con cinta de distancia y hoja de registro, sin una lectura acústica representada.
27

Comparar ruido con la misma carga

Una referencia acústica en obra depende de qué equipos y consumidores trabajan simultáneamente. Registra el servicio de aire o vacío observado y las condiciones del entorno antes de comparar ubicaciones o accesorios. La comparación acústica requiere el mismo punto de medida, distancia, carga y entorno. Distingue el ruido del aire, el de la máquina y el transmitido por la estructura antes de valorar una medida de atenuación.

Silenciador industrial instalado en un tramo de conducción con abrazaderas y soportes independientes
28

Estudiar la atenuación en la conducción

El ruido del aire puede tratarse mediante accesorios compatibles con el servicio de obra. La revisión debe incluir polvo, humedad, accesibilidad y las pérdidas añadidas al recorrido de aspiración o impulsión. El silenciador se estudia junto con el caudal, la pérdida de presión y las condiciones de limpieza. Su incorporación debe conservar el punto de trabajo del sistema y el acceso necesario para inspección.

DEL PROCESO A LA CURVA DEL EQUIPO

Criterios para seleccionar la solución

Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.

Indicador de caudal y manómetro conectados a una línea industrial; guía para materiales de construcción
01

Función y punto de trabajo

En materiales de construcción, diferencia manipulación de piezas, procesos con moldes y servicios auxiliares de aire. Una placa porosa, una pieza húmeda y una superficie sellada presentan condiciones distintas de sujeción. La selección empieza por la operación concreta y por el consumidor instalado, no por una denominación amplia como cemento, cerámica o prefabricado.

Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.

Cómo comprobarlo en la instalación

La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.

Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.

Manómetro y sensor para comprobar la presión de un circuito; guía para materiales de construcción
02

Presión absoluta y relativa

Para una mesa o útil de sujeción, mide la presión en la zona que sostiene la pieza durante la operación real. El valor junto a la bomba puede ser distinto si hay tramos largos o restricciones. Define las condiciones de aceptación con el fabricante del útil, incluyendo comportamiento ante pérdida de vacío cuando corresponda.

La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.

Cómo comprobarlo en la instalación

El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.

La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.

Manguera, válvula de paso y junta para revisar caudal y fugas; guía para materiales de construcción
03

Caudal útil, fugas y volumen

La porosidad y la rugosidad del material pueden mantener una entrada de aire durante todo el ciclo. Registra área cubierta, zonas abiertas, estado de juntas y humedad de la pieza. El ensayo con una placa impermeable sirve como comparación del circuito, pero no sustituye la comprobación con el material que realmente se fabrica.

El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.

Cómo comprobarlo en la instalación

Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.

Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.

Distribuidor de válvulas y cuatro ventosas de manipulación; guía para materiales de construcción
04

Ciclo y consumidores simultáneos

Identifica preparación del útil, toma, operación y liberación. En varias estaciones conectadas, comprueba si los cambios de pieza coinciden. La demanda puede aumentar cuando una zona queda abierta mientras otra trabaja. El diseño debe contemplar esas maniobras y la respuesta de las protecciones del conjunto, no solamente una situación estática favorable.

La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.

Cómo comprobarlo en la instalación

Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.

La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.

Separador de humedad y filtro de partículas externos; guía para materiales de construcción
05

Gas, partículas, humedad y temperatura

El polvo mineral y la humedad necesitan protecciones adecuadas al proceso. Describe cantidad y características del arrastre, además de posibles lodos o salpicaduras. Una bomba no debe recibir material por ausencia de separación; retirar un filtro porque reduce el caudal puede trasladar el problema al interior del equipo y comprometer su funcionamiento.

La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.

Cómo comprobarlo en la instalación

Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.

En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.

Armario eléctrico abierto con conexiones y protecciones; guía para materiales de construcción
06

Alimentación, altitud e integración

El ambiente de una planta de materiales puede exigir especial atención a refrigeración, limpieza externa y acceso. Anota distancia hasta el consumidor y ubicación de filtros para evitar recorridos innecesarios. La instalación eléctrica y mecánica debe corresponder a la ejecución y permitir mantenimiento sin invadir movimientos de transportadores, moldes o útiles.

Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.

Cómo comprobarlo en la instalación

El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.

La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.

Analizador portátil de energía y módulo de regulación de velocidad sobre una mesa técnica; guía para materiales de construcción
07

Regulación y consumo energético

En construcción, el perfil energético cambia entre manipulación de prefabricados, drenaje y transporte de materiales. Define una referencia útil para cada servicio: piezas transferidas, horas de operación o material transportado bajo condiciones conocidas. La regulación debe conservar la función del sistema y su capacidad durante la demanda prevista. Incluye los auxiliares que forman parte de cada propuesta comparada.

Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.

Cómo comprobarlo en la instalación

Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.

La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.

Carcasa de filtro externo desmontada con cartucho, juntas y elementos ordenados para una revisión de mantenimiento; guía para materiales de construcción
08

Mantenimiento, repuestos y continuidad

El polvo, la humedad y los cambios de emplazamiento pueden modificar las necesidades de inspección. Prepara consumibles y referencias de la instalación de obra con su configuración actual. Define el tiempo de parada admisible del servicio de vacío o aire y el acceso disponible para intervenir. La planificación de repuestos debe corresponder al destino y a la duración real de la campaña.

La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.

Cómo comprobarlo en la instalación

Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.

Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.

DIAGNÓSTICO Y REPUESTOS

Conservar las condiciones de trabajo

Instrumentos de medida y libreta para registrar condiciones de trabajo; guía para materiales de construcción
01

Conservar una referencia de funcionamiento

Registra el tipo de pieza, humedad, acabado superficial y ritmo al tomar la referencia de vacío. Compara lotes equivalentes antes de atribuir una desviación a desgaste. Cuando cambia la formulación o el acabado, repite la comprobación del consumidor, porque la permeabilidad del material puede modificar la demanda de aire de manera apreciable.

Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.

Cómo comprobarlo en la instalación

Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.

Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.

Colector, acoplamientos y junta para inspección del circuito; guía para materiales de construcción
02

Revisar primero el circuito

Revisa sellos, superficies de contacto y acumulación de polvo en conductos y distribuidores. Una junta dañada puede afectar solo una estación, mientras un filtro común restringido puede afectar a todas. Esa diferencia orienta el diagnóstico. La inspección se realiza con el equipo y las piezas en una condición segura definida por la instalación.

El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.

Cómo comprobarlo en la instalación

Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.

Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.

Alojamiento de filtro abierto y cartucho para mantenimiento; guía para materiales de construcción
03

Aplicar el mantenimiento de la ejecución

La frecuencia de revisión debe ajustarse al ambiente y a las instrucciones del modelo. Conserva registro del polvo retirado, estado de filtros y limpieza de refrigeración. No utilices un método genérico que empuje partículas hacia el generador; el elemento filtrante y su alojamiento tienen procedimientos específicos de limpieza o sustitución.

El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.

Cómo comprobarlo en la instalación

La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.

Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.

Calibre, juntas y cartucho para identificar repuestos; guía para materiales de construcción
04

Identificar el repuesto correcto

Al solicitar repuestos, identifica modelo, serie y configuración del filtro externo además de la bomba. Un cartucho añadido por el integrador puede no figurar en la lista del fabricante del generador. Separar ambas referencias facilita pedir cada pieza correctamente y mantener las características de filtración previstas para polvo mineral.

La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.

Cómo comprobarlo en la instalación

Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.

En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.

Consultar kits y repuestos originales BECKER →

DATOS PARA UNA PROPUESTA TÉCNICA

Preparar la consulta de materiales de construcción

Para consultar una solución de materiales de construcción, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.

01

Describir el resultado que debe aceptar la máquina

Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.

02

Preparar una ficha de medidas comparable

Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.

03

Documentar la configuración física y eléctrica

Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.

04

Delimitar el suministro y los accesorios

Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.

05

Acordar cómo se verificará la puesta en servicio

Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.

06

Conservar el historial para la siguiente intervención

Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.

VOCABULARIO TÉCNICO Y CONSULTAS

Materiales de construcción en Latinoamérica

Términos habituales de esta guía: bombas de vacío para construcción, manipulación de vidrio por vacío, elevador de ventosas, agarre de prefabricados, vacío para hormigón, vacío para concreto, drenaje de obra, sistema wellpoint, abatimiento del nivel freático, secado de pavimentos, transporte neumático de cemento, transporte de cal. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.

En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.

Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.

En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.

Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.

Preguntas sobre construcción

¿Una bomba convierte un útil en equipo de elevación seguro?

No. Cabezal, estructura, reserva, control y condiciones de uso deben evaluarse como conjunto por el responsable del equipo.

¿Puede aspirar directamente el agua del suelo?

La separación de agua y la aptitud del equipo deben comprobarse. Una bomba destinada a gas no se trata como bomba de líquidos.

¿Puedo elegir una bomba solo por los kW?

La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.

¿Una bomba más grande resolverá una caída de rendimiento?

Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.

¿Qué cambia entre 50 Hz y 60 Hz?

La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.

¿Qué información envío para pedir una propuesta?

Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.

TÉRMINOS DEL PROCESO

También se conoce como

Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.

bombas de vacío para construcciónmanipulación de vidrio por vacíoelevador de ventosasagarre de prefabricadosvacío para hormigónvacío para concretodrenaje de obrasistema wellpointabatimiento del nivel freáticosecado de pavimentostransporte neumático de cementotransporte de calaire para proyección de yesorehabilitación de tuberías

Procesos relacionados

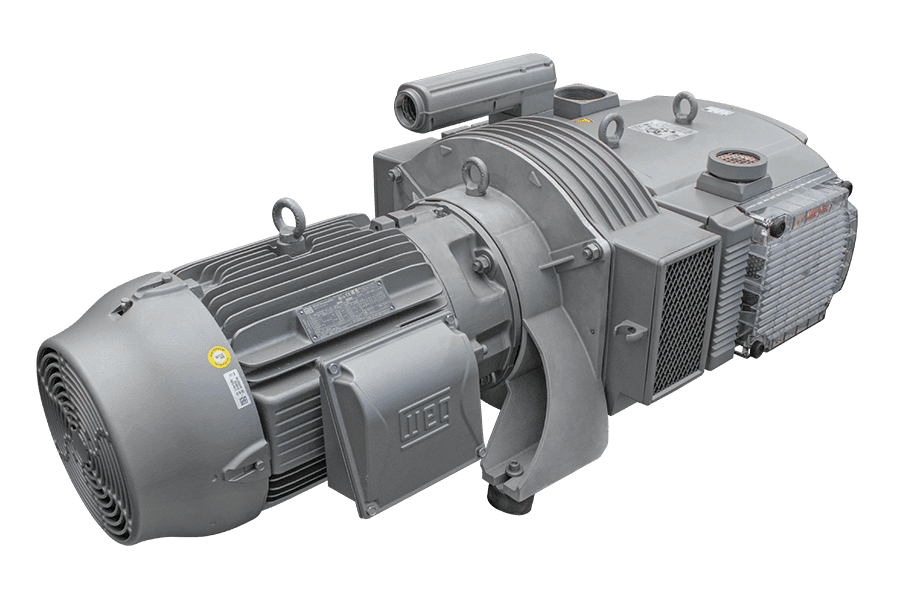

TECNOLOGÍA BECKER

12 modelos BECKER para esta industria

Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.

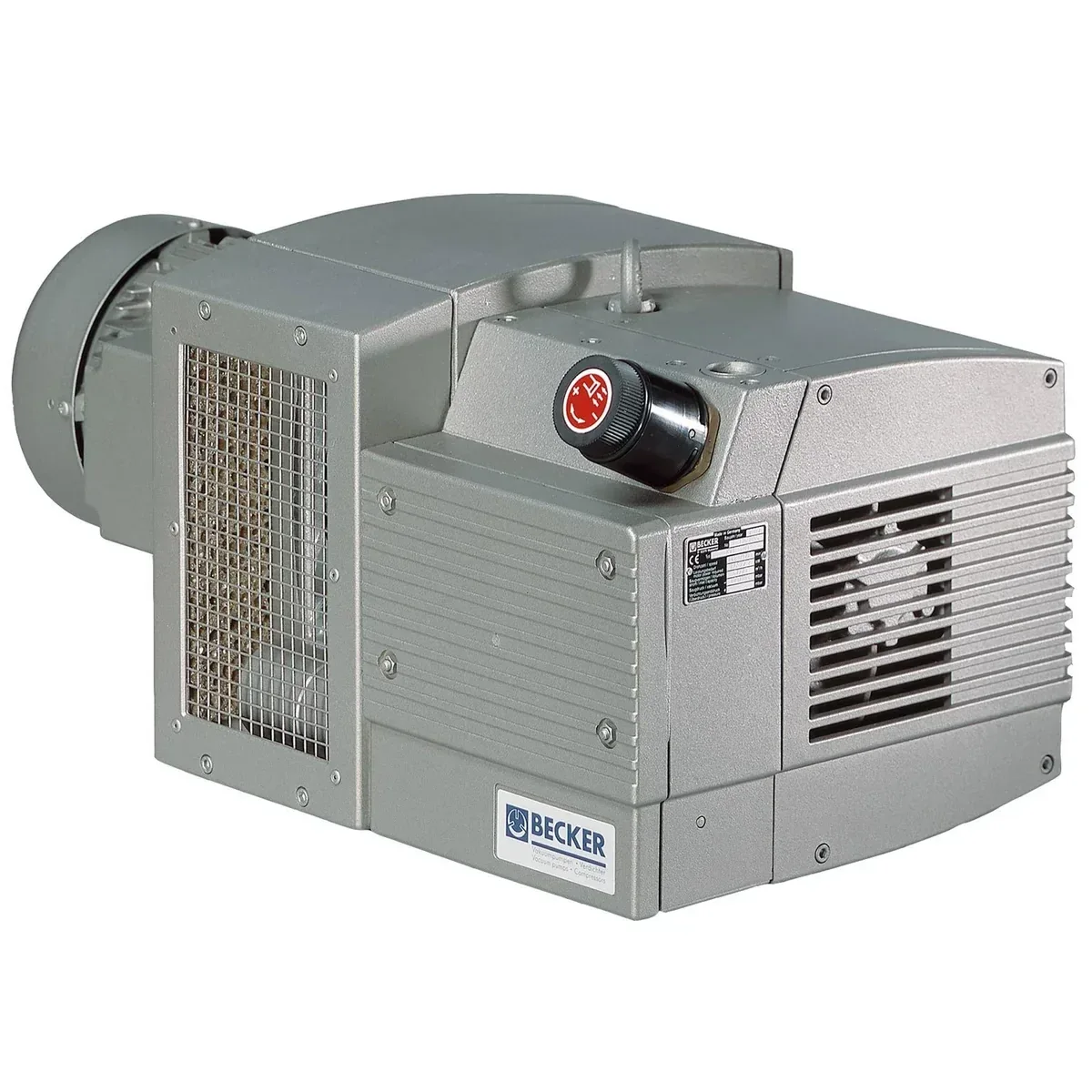

Imagen oficial de catálogo de BECKER KVT 3.60

Paletas en seco

BECKER KVT 3.60

Para estudiar sujeción por vacío en estaciones de fabricación y manipulación de elementos constructivos. La superficie, la estanqueidad del útil y la limpieza del aire aspirado condicionan la selección.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Vacío disponible en el consumidor · BECKER KVT 3.60

Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.

Ver modelo y documentación →
Imagen oficial de catálogo de BECKER KVT 3.80

Paletas en seco

BECKER KVT 3.80

Generación para una instalación de manipulación, drenaje o proceso validada como conjunto.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Conexiones y montaje · BECKER KVT 3.80

Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.

Ver modelo y documentación →
Imagen oficial de catálogo de BECKER VARIAIR VTLF 2.250/0-400

Paletas en seco

BECKER VARIAIR VTLF 2.250/0-400

Generación para una instalación de manipulación, drenaje o proceso validada como conjunto.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Ejecución eléctrica · BECKER VARIAIR VTLF 2.250/0-400

Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER VT 4.40

Paletas en seco

BECKER VT 4.40

Generación para una instalación de manipulación, drenaje o proceso validada como conjunto.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Punto de trabajo · BECKER VT 4.40

Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.

Ver modelo y documentación →
Imagen oficial de catálogo de BECKER VTLF 2.200

Paletas en seco

BECKER VTLF 2.200

Generación para una instalación de manipulación, drenaje o proceso validada como conjunto.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Respuesta durante el ciclo · BECKER VTLF 2.200

Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.

Ver modelo y documentación →
Imagen oficial de catálogo de BECKER VTLF 2.250

Paletas en seco

BECKER VTLF 2.250

Referencia para comparar sistemas de fijación de paneles o piezas con fugas previstas. Se verifica el caudal disponible en la condición de apoyo más desfavorable y la protección frente al polvo del proceso.

La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.

Vacío disponible en el consumidor · BECKER VTLF 2.250

Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.

Ver modelo y documentación →
Imagen oficial de catálogo de BECKER SV 300/1

Canal lateral

BECKER SV 300/1

Aire o vacío auxiliar después de considerar polvo, humedad y condiciones de obra.

Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.

Condiciones del gas · BECKER SV 300/1

Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER SV 500/1

Canal lateral · una etapa

BECKER SV 500/1

Para evaluar servicios de aspiración o soplado de aire dentro del rango de presión diferencial de la ejecución. La función se define por separado y se incorporan pérdidas de conductos, filtros y consumidores.

Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.

Caudal a la presión diferencial de trabajo · BECKER SV 500/1

Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER VARIAIR SV 300/1

Canal lateral en ejecución estanca

BECKER VARIAIR SV 300/1

Aire o vacío auxiliar después de considerar polvo, humedad y condiciones de obra.

La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.

Filtración y pérdidas · BECKER VARIAIR SV 300/1

Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER DT 4.10

Compresor de paletas en seco

BECKER DT 4.10

Aire o vacío auxiliar después de considerar polvo, humedad y condiciones de obra.

Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.

Refrigeración y ambiente · BECKER DT 4.10

Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER KDT 3.60

Compresor de paletas en seco

BECKER KDT 3.60

Aire o vacío auxiliar después de considerar polvo, humedad y condiciones de obra.

Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.

Mantenimiento y consumibles · BECKER KDT 3.60

Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.

Consultar documentación de la gama →
Imagen oficial de catálogo de BECKER BCV 150

Vacío de garra

BECKER BCV 150

Generación para una instalación de manipulación, drenaje o proceso validada como conjunto.

Tecnología para generación de vacío que se compara con la demanda y el régimen de servicio. La elección de materiales, protecciones y ejecución depende del gas y de las condiciones de entrada.

Comparación de la alternativa · BECKER BCV 150

Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.

Ver modelo y documentación →

Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.

EXPORTVACIO · ATENCIÓN COMERCIAL

Cuéntanos qué necesita tu instalación

Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para construcción. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.

Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.

Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.

5/5 - (1 voto)
