Vacío continuo para tu producción
Encuentra tu bomba de garra, compara modelos y consulta la configuración que necesita tu máquina. Series BCV, BCV FD y VARIAIR con compresión seca.
Made in GermanyExportvacio · Tu distribuidor especialista BECKER
¿Qué necesitas?
Comprar una bomba, encontrar un repuesto o resolver una duda. Elige por dónde empezar.
Elegir un equipo
Explora las tres series y compara sus prestaciones.
Ver bombas de garraRepuestos originales
Con el modelo y la placa identificamos la pieza correcta.
Consultar mantenimientoAsesoramiento técnico
Cuéntanos cómo trabaja tu máquina. Te ayudamos a elegir.
Solicitar asesoramientoEncuentra tu bomba
y compara modelos
Diez modelos, tres formas de integrar el vacío. Elige la serie, consulta la frecuencia de tu red y marca los equipos que quieras comparar.
Empieza por tu instalación
Las tres series están diseñadas para servicio continuo. El espacio disponible y la forma en que tu máquina utiliza el vacío ayudan a orientar la elección.
La elección se confirma con el caudal disponible a la presión de trabajo de tu máquina.
Por ejemplo, BCV 400 o VARIAIR. El catálogo se filtra al escribir.
El orden usa el caudal de catálogo a la frecuencia elegida. VARIAIR conserva su caudal máximo publicado.
10 modelos · Todas las series5 modelos · Serie BCV2 modelos · Serie BCV FD3 modelos · VARIAIR BCV
Referencia de velocidad fija: 50 Hz60 Hz. VARIAIR conserva su caudal máximo publicado y su rango de 30–60 Hz.
No hay modelos con esa búsqueda

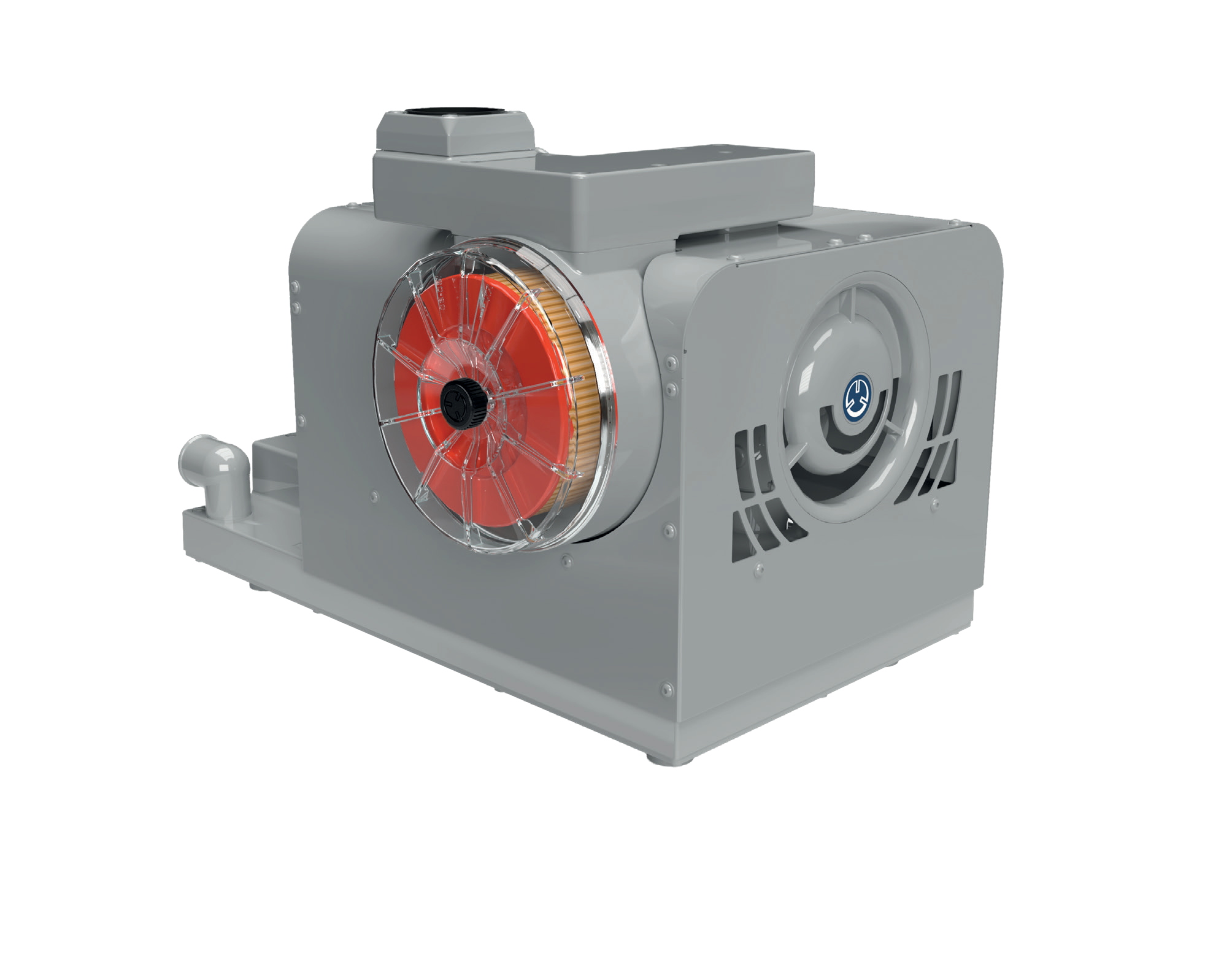

BECKER BCV 100
Vacío final publicado de 50 mbar absolutos. Para elegir el equipo, cruza la presión de tu proceso con su curva de caudal.
Ficha técnica completa
BECKERBCV 100
Vacío final publicado de 50 mbar absolutos. Para elegir el equipo, cruza la presión de tu proceso con su curva de caudal.
- Caudal
- 100120m³/h
- Vacío absoluto
- 50mbar abs.
- Motor
- 2,2–3,02,2–3,0kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 96kg · sin motor
Fuente: BECKER · BCV 100 · Ver edición de la ficha

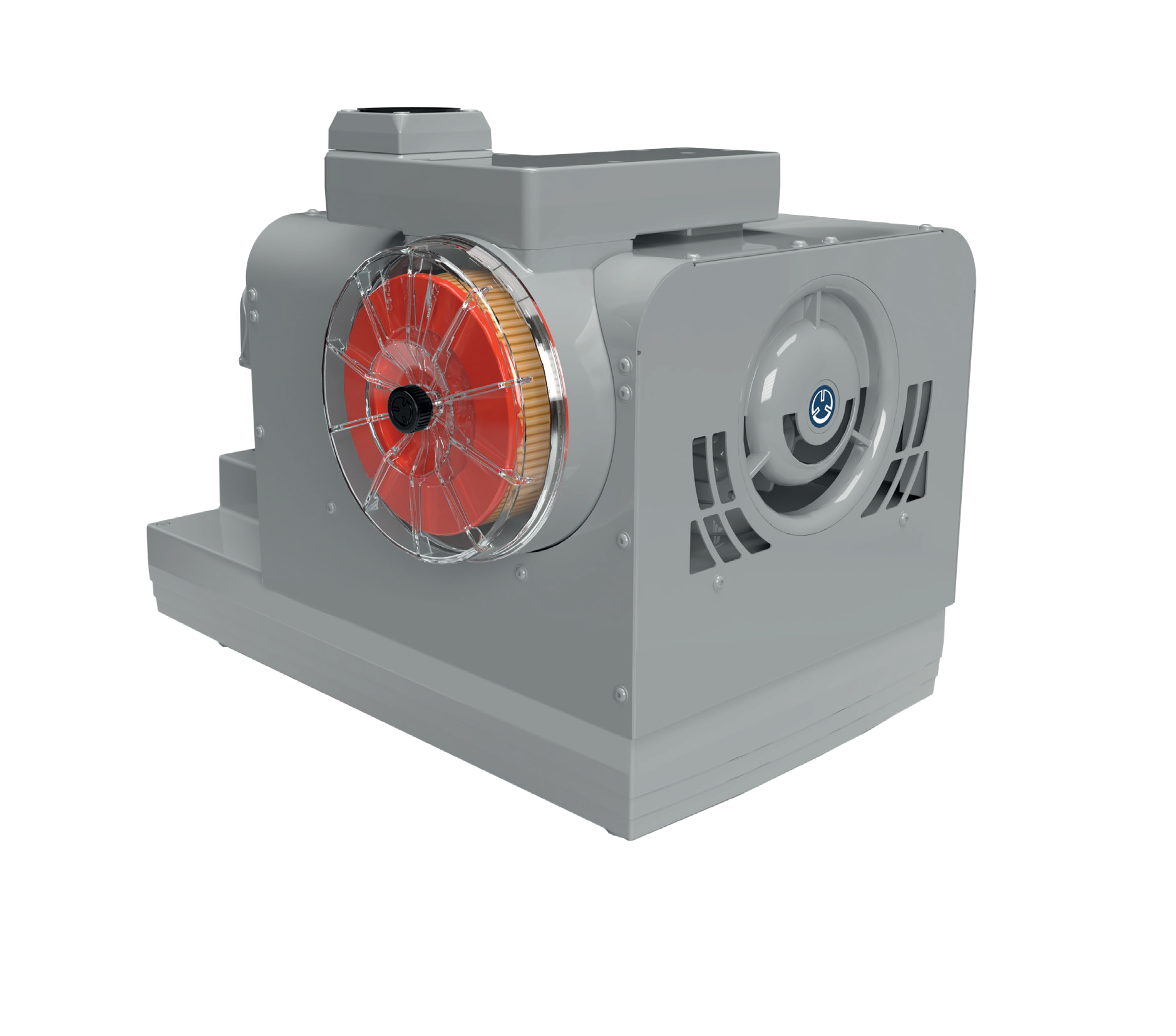

BECKER BCV 150
Vacío final publicado de 100 mbar absolutos. Confirma en su curva el caudal que conserva a la presión de trabajo de tu máquina.
Ficha técnica completa
BECKERBCV 150
Vacío final publicado de 100 mbar absolutos. Confirma en su curva el caudal que conserva a la presión de trabajo de tu máquina.
- Caudal
- 150180m³/h
- Vacío absoluto
- 100mbar abs.
- Motor
- 3,0–4,03,0–4,0kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 156kg · sin motor
Fuente: BECKER · BCV 150 · Ver edición de la ficha

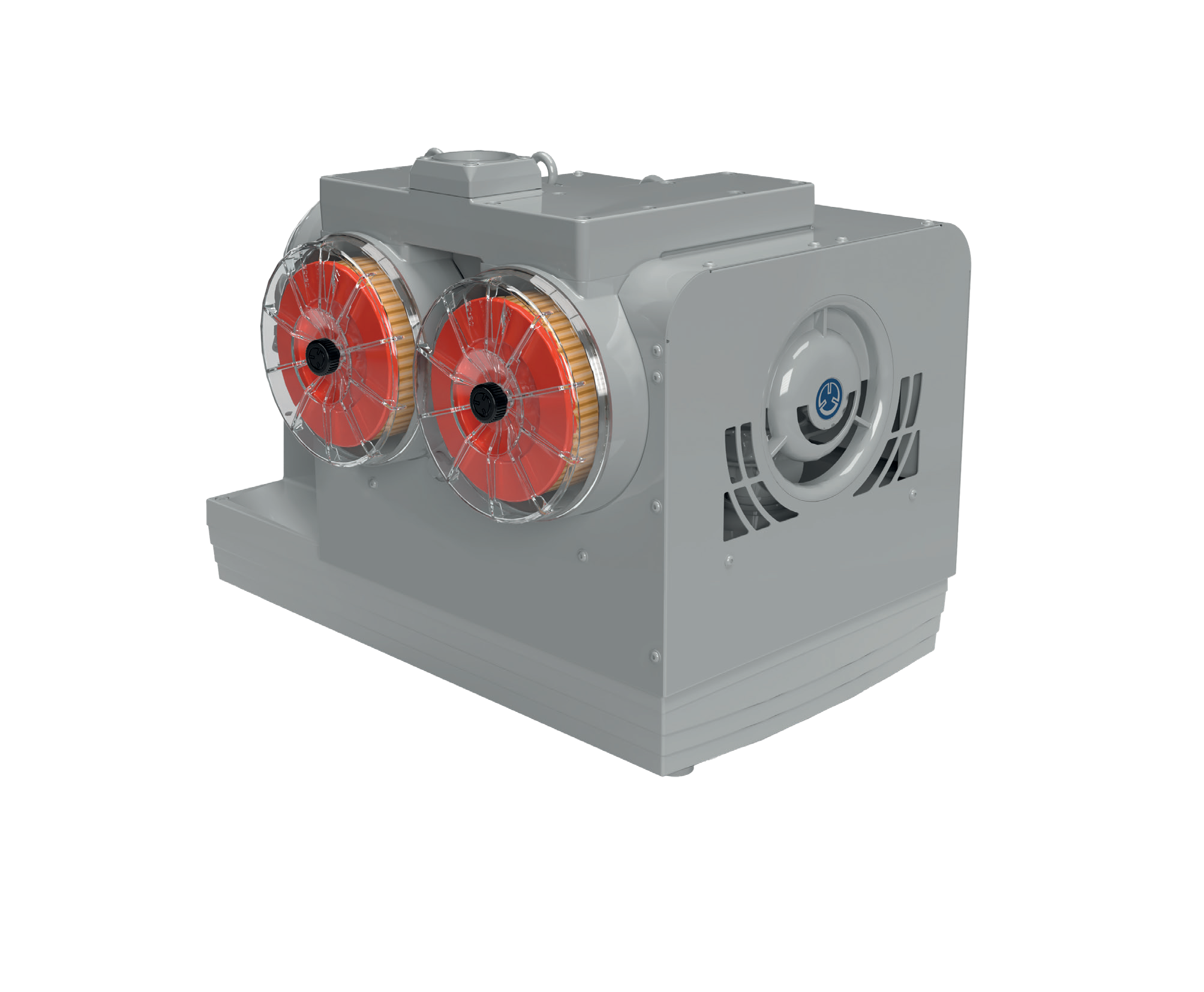

BECKER BCV 300
BCV 300 publica 275 m³/h a 50 Hz y 325 m³/h a 60 Hz. El nombre del modelo no indica un caudal constante de 300 m³/h.
Ficha técnica completa
BECKERBCV 300
BCV 300 publica 275 m³/h a 50 Hz y 325 m³/h a 60 Hz. El nombre del modelo no indica un caudal constante de 300 m³/h.
- Caudal
- 275325m³/h
- Vacío absoluto
- 150mbar abs.
- Motor
- 5,5–7,55,5–7,5kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 257kg · sin motor
Fuente: BECKER · BCV 300 · Ver edición de la ficha

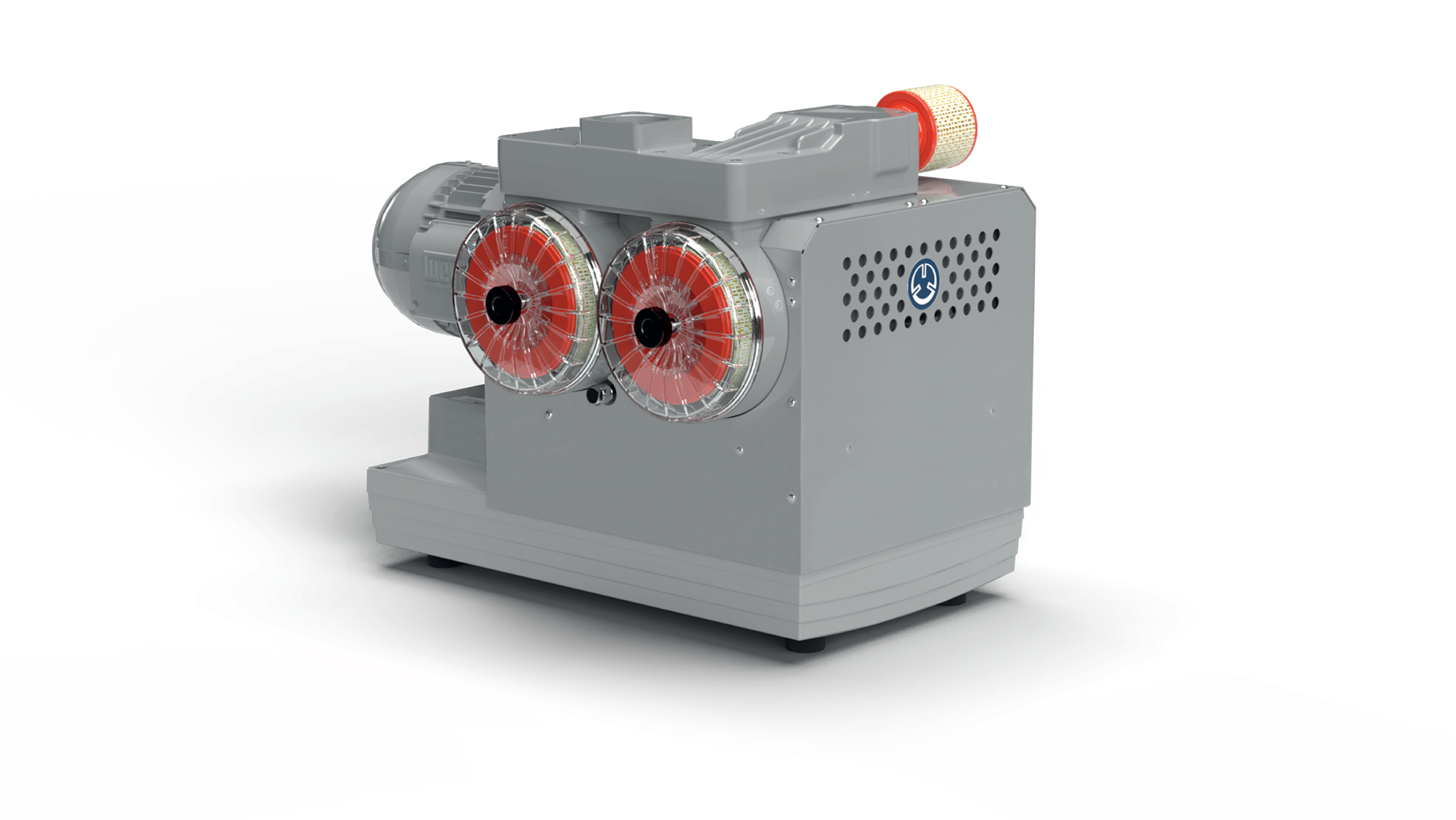

BECKER BCV 400
Filtración integrada según ejecución. Para compararla con BCV 400 FD, revisa también el motor, la altura disponible y la filtración de la instalación.
Ficha técnica completa
BECKERBCV 400
Filtración integrada según ejecución. Para compararla con BCV 400 FD, revisa también el motor, la altura disponible y la filtración de la instalación.
- Caudal
- 400470m³/h
- Vacío absoluto
- 200mbar abs.
- Motor
- 9,211,8kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 284kg · sin motor
Fuente: BECKER · BCV 400 · Ver edición de la ficha
BECKER BCV 500
Hasta 600 m³/h publicados a 60 Hz, con vacío final de 200 mbar absolutos. Revisa la curva en el punto de trabajo de tu proceso.
Ficha técnica completa
BECKERBCV 500
Hasta 600 m³/h publicados a 60 Hz, con vacío final de 200 mbar absolutos. Revisa la curva en el punto de trabajo de tu proceso.
- Caudal
- 500600m³/h
- Vacío absoluto
- 200mbar abs.
- Motor
- 9,211,8kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 287kg · sin motor
Fuente: BECKER · BCV 500 · Ver edición de la ficha
BECKER BCV 400 FD
Perfil de menor altura para estudiar la integración. Contrasta el plano de esta ejecución FD, incluido el motor, con el espacio de tu máquina.
Ficha técnica completa
BECKERBCV 400 FD
Perfil de menor altura para estudiar la integración. Contrasta el plano de esta ejecución FD, incluido el motor, con el espacio de tu máquina.
- Caudal
- 400470m³/h
- Vacío absoluto
- 200mbar abs.
- Motor
- 7,59,2kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 258kg · sin motor
Fuente: BECKER · BCV 400 FD · Ver edición de la ficha
BECKER BCV 500 FD
Perfil bajo y hasta 600 m³/h publicados a 60 Hz. Comprueba el conjunto con motor, los accesos de mantenimiento y la filtración del proceso.
Ficha técnica completa
BECKERBCV 500 FD
Perfil bajo y hasta 600 m³/h publicados a 60 Hz. Comprueba el conjunto con motor, los accesos de mantenimiento y la filtración del proceso.
- Caudal
- 500600m³/h
- Vacío absoluto
- 200mbar abs.
- Motor
- 9,211,8kW · según ejecución
- Frecuencia
- 5060Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 261kg · sin motor
Fuente: BECKER · BCV 500 FD · Ver edición de la ficha

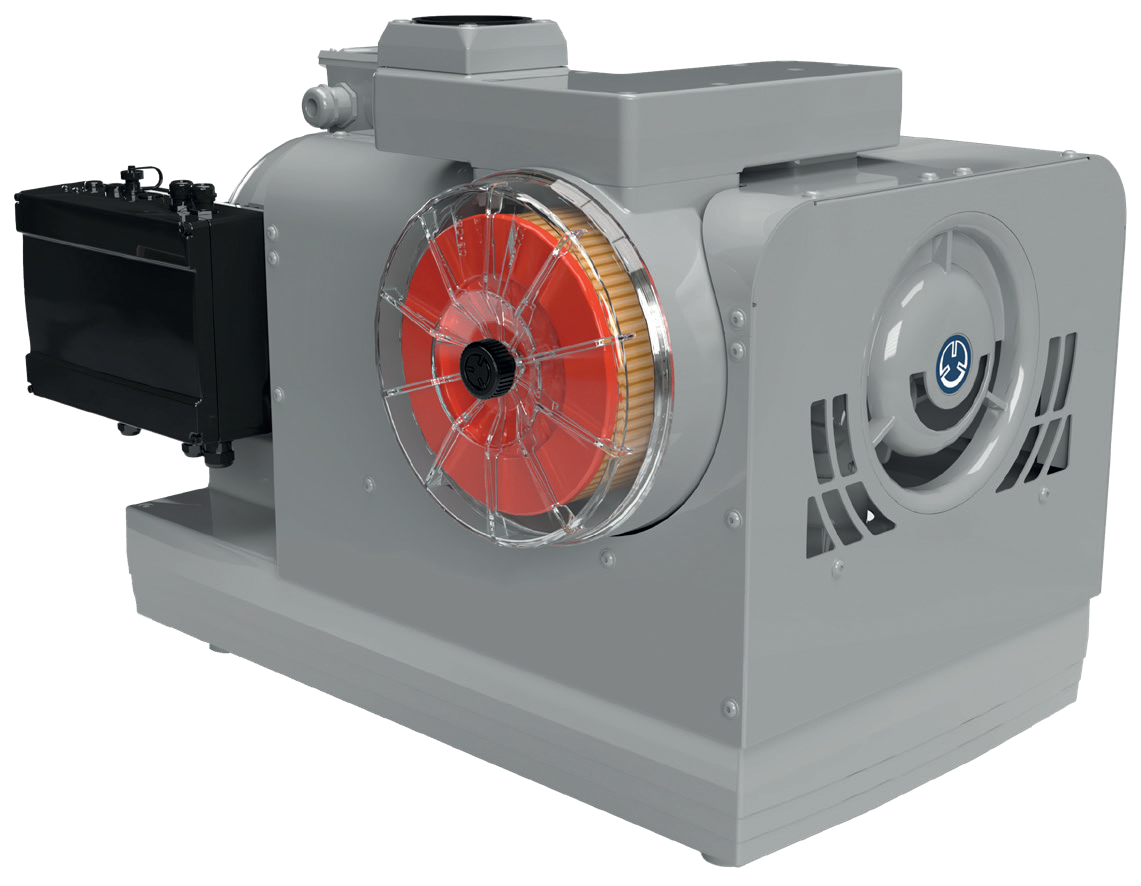

BECKER VARIAIR BCV 100
Demanda variable, con regulación publicada de 30–60 Hz. Los 4 kW corresponden al variador; confirma por separado la alimentación eléctrica de la ejecución.
Ficha técnica completa
BECKERVARIAIR BCV 100
Demanda variable, con regulación publicada de 30–60 Hz. Los 4 kW corresponden al variador; confirma por separado la alimentación eléctrica de la ejecución.
- Caudal máx.
- 120m³/h
- Vacío absoluto
- 50mbar abs.
- Variador
- 4kW · tabla oficial
- Frecuencia
- 30–60Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 178kg · con motor y variador
BECKER VARIAIR BCV 150
Caudal máximo publicado de 180 m³/h y regulación de 30–60 Hz. La demanda y la presión del proceso definen el punto de trabajo que debe revisarse.
Ficha técnica completa
BECKERVARIAIR BCV 150
Caudal máximo publicado de 180 m³/h y regulación de 30–60 Hz. La demanda y la presión del proceso definen el punto de trabajo que debe revisarse.
- Caudal máx.
- 180m³/h
- Vacío absoluto
- 100mbar abs.
- Variador
- 4kW · tabla oficial
- Frecuencia
- 30–60Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 208kg · con motor y variador

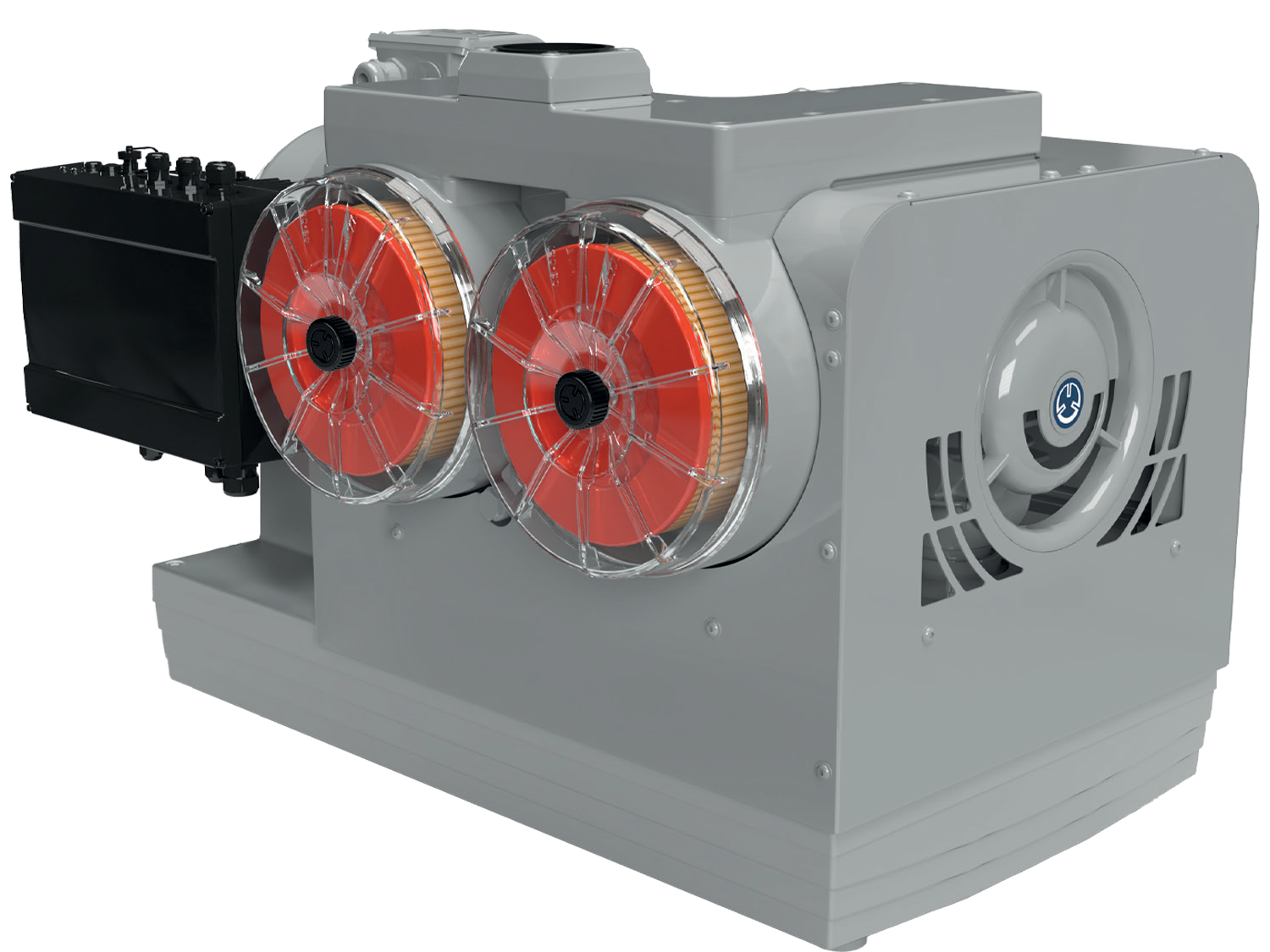

BECKER VARIAIR BCV 300
Hasta 325 m³/h publicados, con variador de 7,5 kW. La selección requiere la curva a la presión de trabajo y el perfil de demanda de la máquina.
Ficha técnica completa
BECKERVARIAIR BCV 300
Hasta 325 m³/h publicados, con variador de 7,5 kW. La selección requiere la curva a la presión de trabajo y el perfil de demanda de la máquina.
- Caudal máx.
- 325m³/h
- Vacío absoluto
- 150mbar abs.
- Variador
- 7,5kW · tabla oficial
- Frecuencia
- 30–60Hz
- Refrigeración
- Por aireVer ventilación
- Peso publicado
- 340kg · con motor y variador
Tu comparación
Revisa juntos los equipos que has marcado y prepara tu consulta con esos modelos.
Si la tabla no cabe, desplázala horizontalmente; con el teclado, enfócala y usa las flechas izquierda y derecha.
| Modelo | Caudal publicado | Vacío absoluto | Potencia publicada | Frecuencia | Ficha técnica |
|---|---|---|---|---|---|
| BCV 100 | 100120 m³/h | 50 mbar abs. | 2,2–3,02,2–3,0 kW motor | 5060 Hz | PDF español de BCV 100 |
| BCV 150 | 150180 m³/h | 100 mbar abs. | 3,0–4,03,0–4,0 kW motor | 5060 Hz | PDF español de BCV 150 |
| BCV 300 | 275325 m³/h | 150 mbar abs. | 5,5–7,55,5–7,5 kW motor | 5060 Hz | PDF español de BCV 300 |
| BCV 400 | 400470 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 400 |
| BCV 500 | 500600 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 500 |
| BCV 400 FD | 400470 m³/h | 200 mbar abs. | 7,59,2 kW motor | 5060 Hz | PDF español de BCV 400 FD |
| BCV 500 FD | 500600 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 500 FD |
| VARIAIR BCV 100 | 120 m³/h máx. | 50 mbar abs. | 4 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 100 |
| VARIAIR BCV 150 | 180 m³/h máx. | 100 mbar abs. | 4 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 150 |
| VARIAIR BCV 300 | 325 m³/h máx. | 150 mbar abs. | 7,5 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 300 |
Vista previa de mi consulta
El mensaje incluye los modelos y la referencia de frecuencia. Puedes completar la aplicación y el destino antes de enviarlo.
Tabla completa · los diez modelos de garra
Si la tabla no cabe, desplázala horizontalmente; con el teclado, enfócala y usa las flechas izquierda y derecha.
| Modelo | Caudal publicado | Vacío absoluto | Potencia publicada | Frecuencia | Ficha técnica |
|---|---|---|---|---|---|
| BCV 100 | 100120 m³/h | 50 mbar abs. | 2,2–3,02,2–3,0 kW motor | 5060 Hz | PDF español de BCV 100 |
| BCV 150 | 150180 m³/h | 100 mbar abs. | 3,0–4,03,0–4,0 kW motor | 5060 Hz | PDF español de BCV 150 |
| BCV 300 | 275325 m³/h | 150 mbar abs. | 5,5–7,55,5–7,5 kW motor | 5060 Hz | PDF español de BCV 300 |
| BCV 400 | 400470 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 400 |
| BCV 500 | 500600 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 500 |
| BCV 400 FD | 400470 m³/h | 200 mbar abs. | 7,59,2 kW motor | 5060 Hz | PDF español de BCV 400 FD |
| BCV 500 FD | 500600 m³/h | 200 mbar abs. | 9,211,8 kW motor | 5060 Hz | PDF español de BCV 500 FD |
| VARIAIR BCV 100 | 120 m³/h máx. | 50 mbar abs. | 4 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 100 |
| VARIAIR BCV 150 | 180 m³/h máx. | 100 mbar abs. | 4 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 150 |
| VARIAIR BCV 300 | 325 m³/h máx. | 150 mbar abs. | 7,5 kW variador | 30–60 Hz | PDF español de VARIAIR BCV 300 |
Dos rotores de garra
un vacío continuo
La tecnología de garra, también denominada claw, utiliza dos rotores sincronizados que giran en sentidos opuestos sin tocarse dentro de la cámara. El aire entra, se comprime y sale para generar el vacío que necesita la instalación.

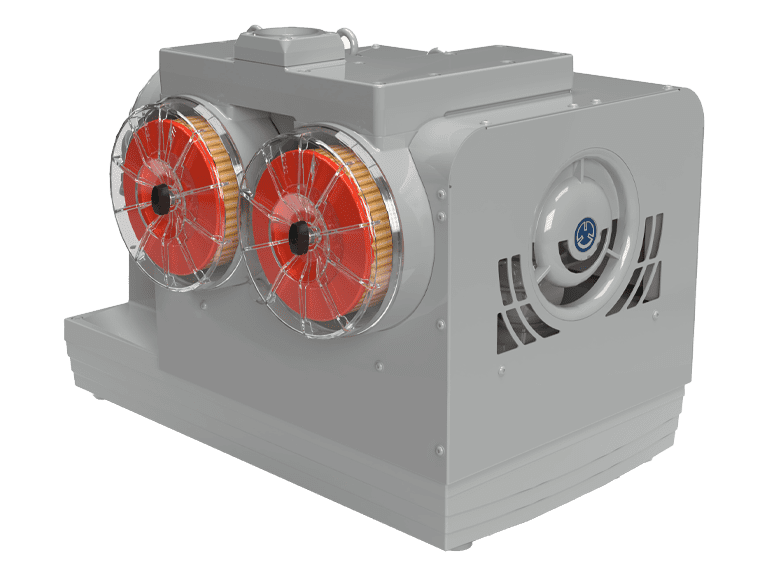

Vista del equipo
Rotores sin contacto
El principio de garra reduce el desgaste en la cámara de compresión y permite un servicio industrial continuo.
Compresión seca
El aire se comprime sin aceite en la cámara. Los engranajes se lubrican en un compartimento separado del aire de proceso y requieren su propio mantenimiento.

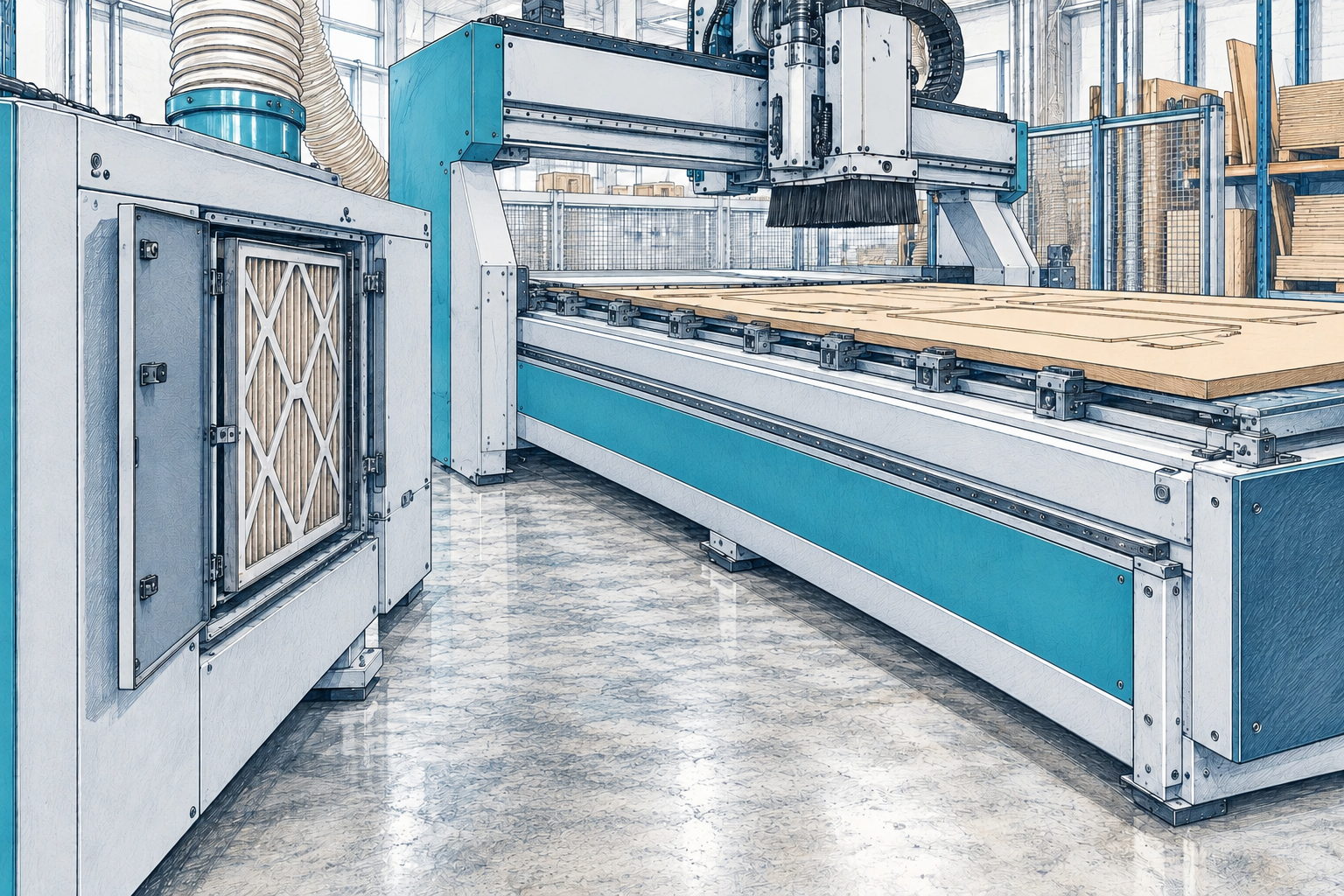

Protección de la aspiración
Distingue el filtro de aspiración del proceso del filtro de entrada de la válvula de seguridad. En BCV 150 / 300, el de la válvula figura como opción; en BCV 400 / 500 se incluye. Para FD se define la filtración de la instalación. Comprueba siempre el equipamiento de la ejecución.
Fuente: BECKER · equipamiento BCV.
VARIAIR adapta
la velocidad
El variador integrado permite regular el equipo dentro de su rango publicado. La solución se estudia según el consumo de vacío de la máquina y sus ciclos.
El ahorro energético depende del proceso, del dimensionamiento y del control. Se evalúa para tu instalación.
Explorar VARIAIR BCV¿Qué significan m³/h y mbar absolutos?
m³/h expresa el volumen de aire que mueve la bomba bajo las condiciones indicadas. mbar absolutos expresa la presión: un número menor significa un vacío más profundo.
El máximo caudal y el vacío final no se alcanzan necesariamente en el mismo punto. Para dimensionar la instalación necesitamos el caudal disponible a la presión de trabajo.
Si tu vacuómetro indica presión relativa, identifica también esa referencia: con una presión atmosférica de 1.000 mbar, una lectura de −800 mbar relativos equivale a 200 mbar absolutos. Es un ejemplo de conversión; la presión atmosférica real puede variar.
Más información: tecnología de garra BECKER y manual de operación del fabricante · PDF en inglés.
De la tecnología al montaje
Las condiciones del manual citado corresponden a sus ejecuciones BCV, BCV FD y VARIAIR BCV. La instalación y el servicio requieren personal cualificado.
- Campo de vacío
BECKER sitúa esta tecnología especialmente en el vacío grueso. Si tu proceso requiere otro régimen de vacío, conviene plantearlo expresamente antes de comparar los equipos de esta selección.
BECKER · Tecnología- Vacío o sobrepresión
La tecnología de garra también existe en compresores. Una aplicación de sobrepresión requiere comprobar el tipo de equipo; las prestaciones de esta landing corresponden a bombas de vacío.
BECKER · Tecnología- Orientación de montaje
Instalación horizontal sobre superficie nivelada.
Manual §6.1 · PDF en inglés- Soporte
Estático; montaje dinámico excluido.
Manual §6.1 · PDF en inglés- Tubería
Conexión libre de tensiones mecánicas.
Manual §6.2 · PDF en inglés- Diámetro de aspiración
Depende del tamaño de bomba y la longitud.
Manual §6.2 · PDF en inglés
¿Para qué necesitas
el vacío?
Empieza por tu máquina o por el trabajo que quieres resolver. Comprobamos la configuración de garra que se adapta a tu instalación.
Fuente: BECKER · sectores de aplicación de la tecnología de garra.

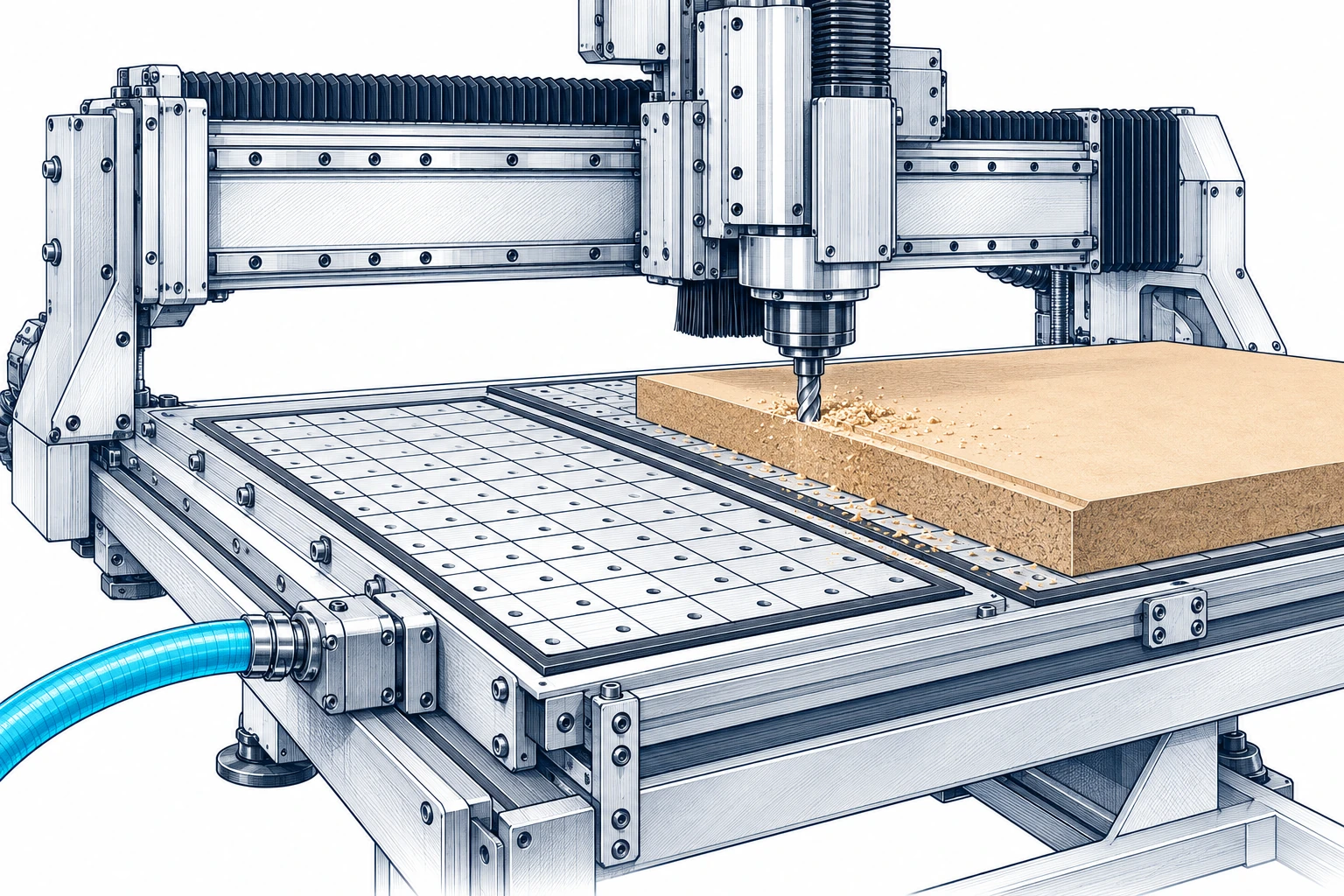

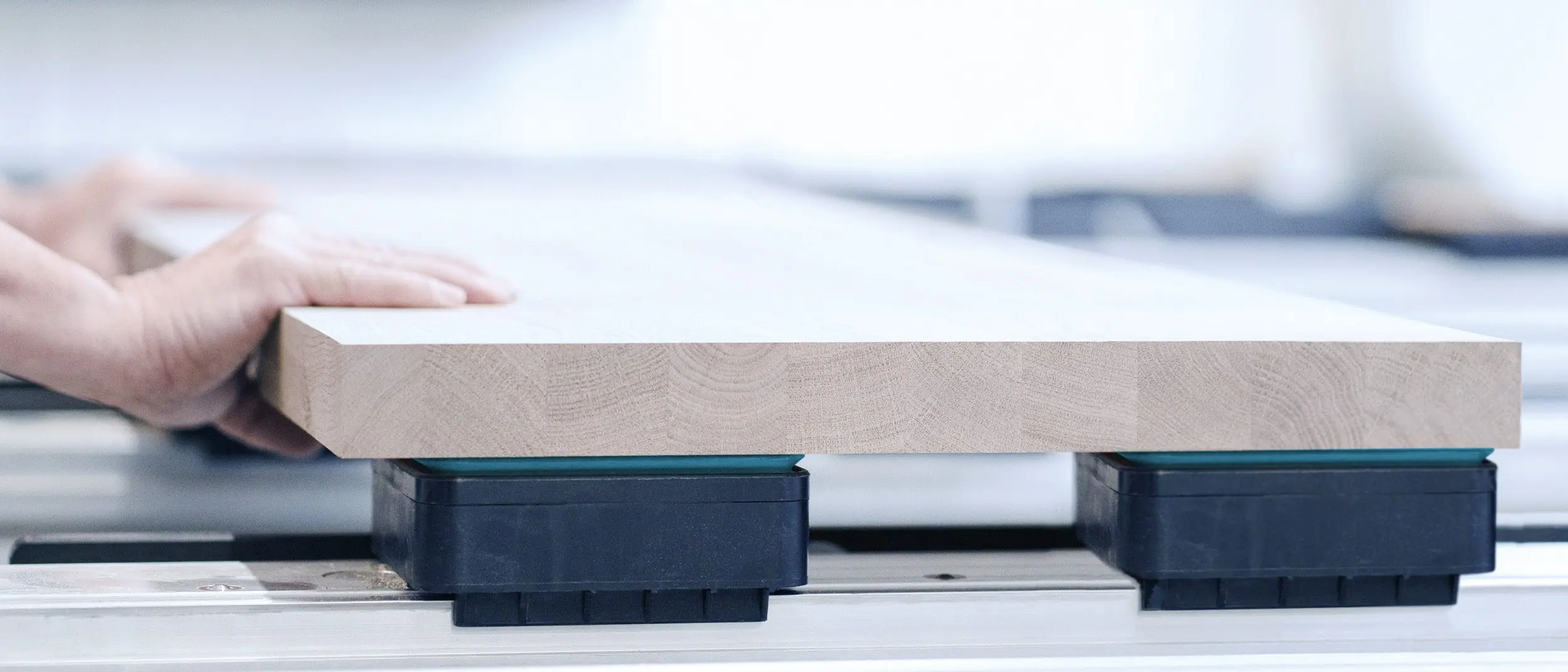

CNC y madera
Sujeción de piezas en mesas de corte y fresado. Importan el material, la porosidad, las fugas y la superficie útil.

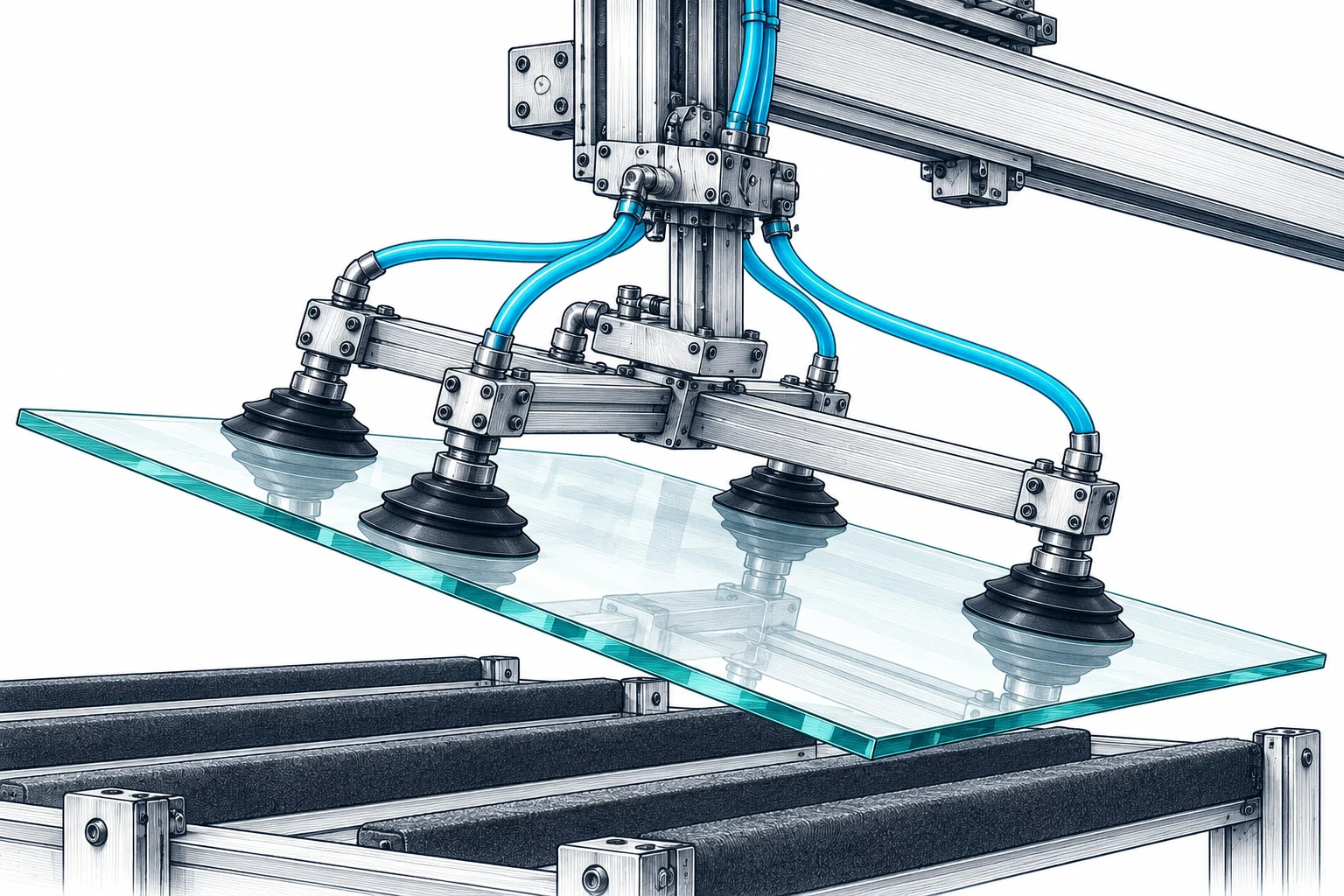

Ver aplicación de CNC y maderaManipulación y robótica
Vacío para elevar, posicionar y trasladar productos con ventosas y otros sistemas de sujeción.

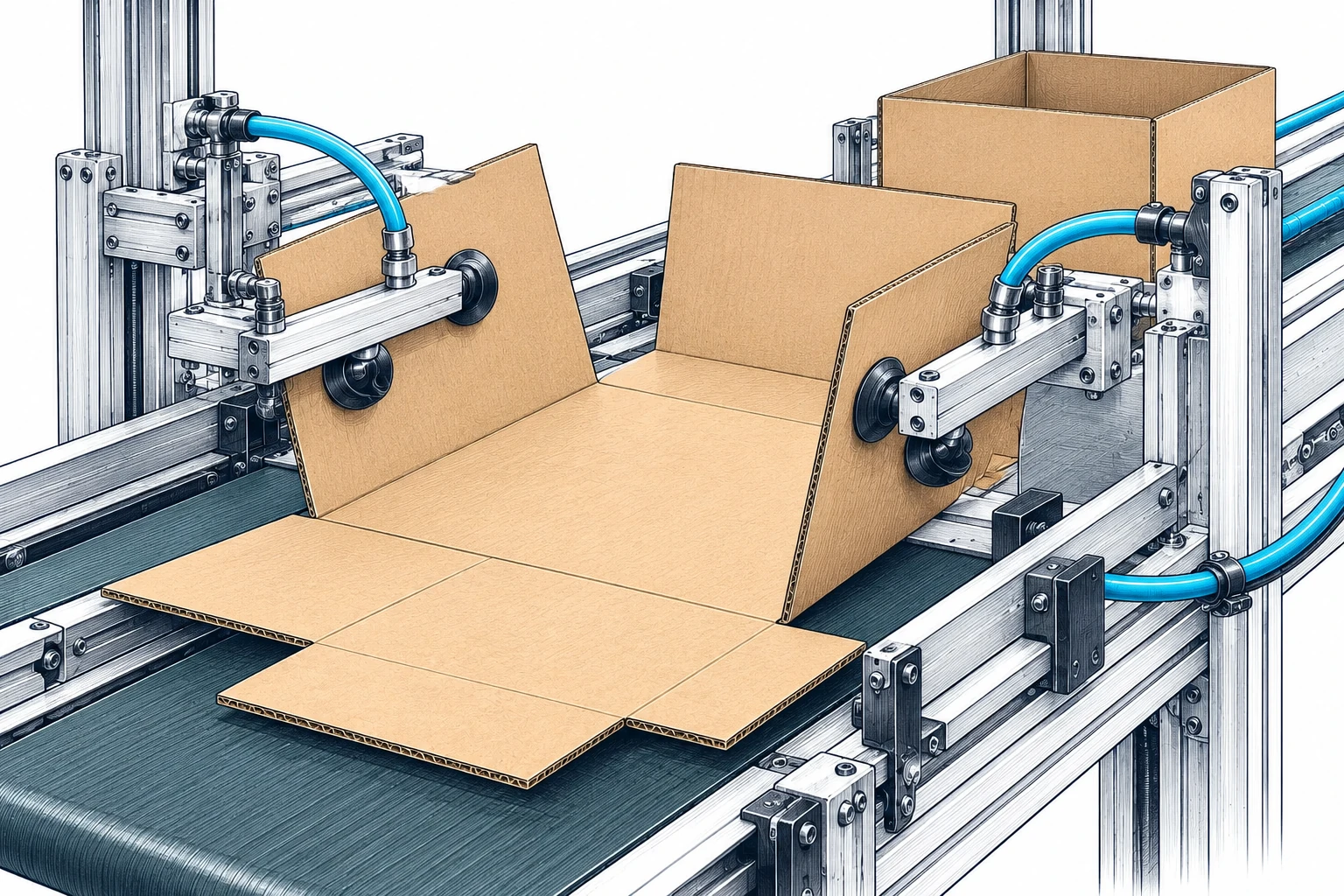

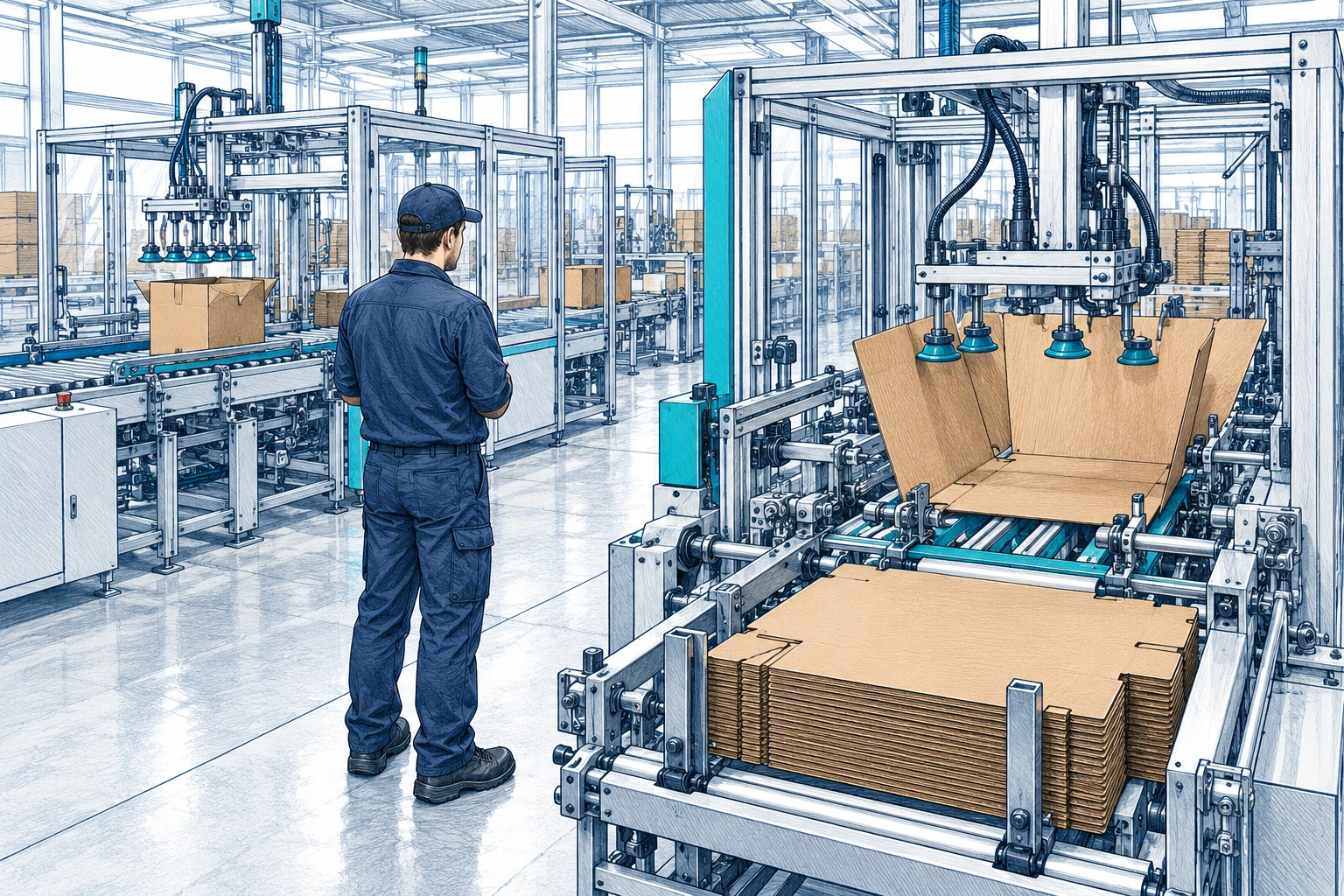

Ver aplicación de Manipulación y robóticaPackaging y cartón
Alimentación, formación y manipulación de envases y embalajes, con el caudal que requiera cada proceso.

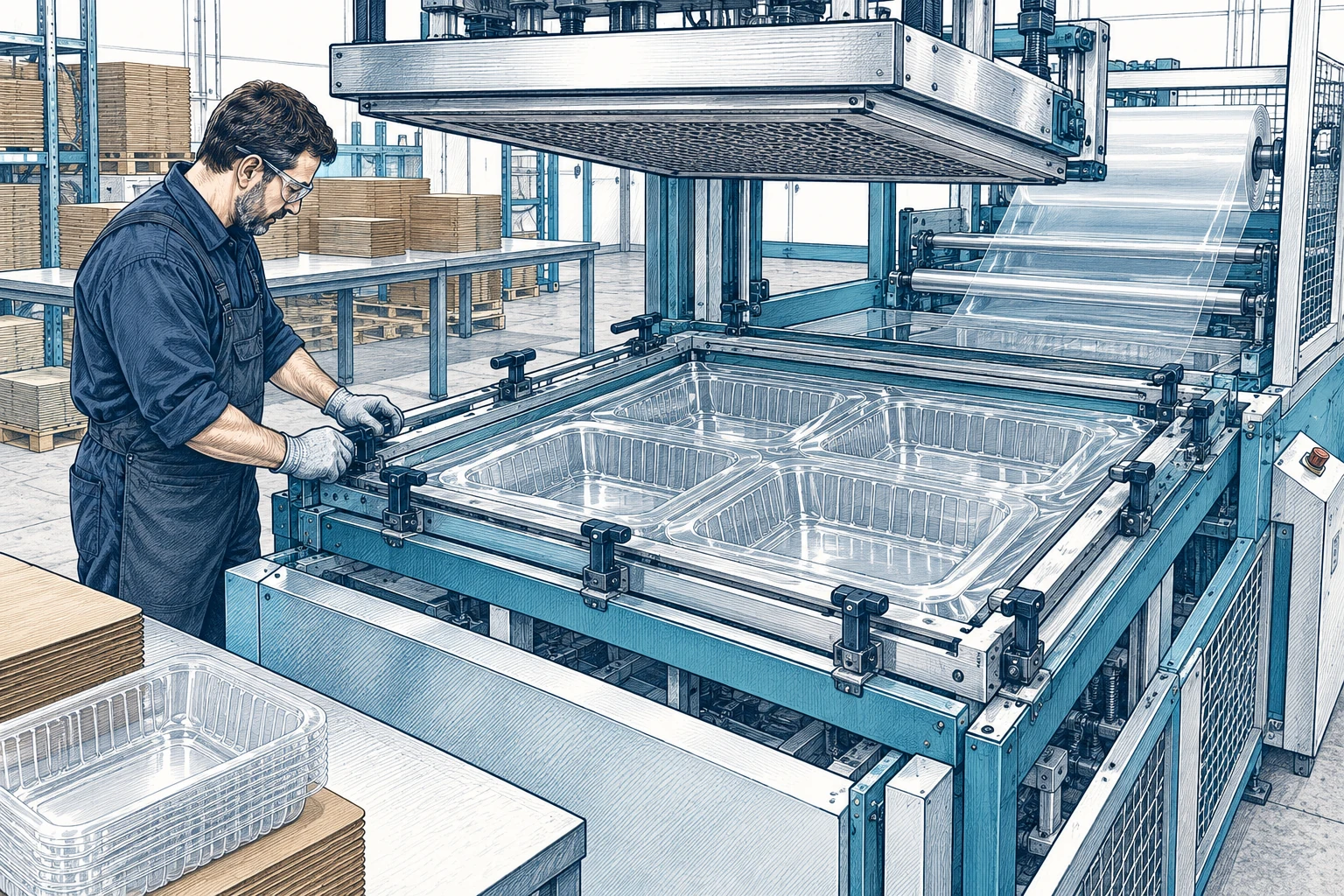

Ver aplicación de Packaging y cartónPlástico y termoformado
Integración en procesos de transformación y formado de plástico, según la presión y el ciclo de la máquina.
Ver aplicación de Plástico y termoformadoTransporte neumático
Aspiración para el transporte de granza y productos secos, con separación y filtración dimensionadas.
Ver aplicación de Transporte neumáticoVacío centralizado
Una instalación para alimentar varias máquinas, considerando la demanda conjunta, los turnos y la reserva.
Ver aplicación de Vacío centralizadoImprenta y papel
Aspiración para alimentar y manipular hojas. El tipo de papel, el ritmo y la máquina orientan la selección.

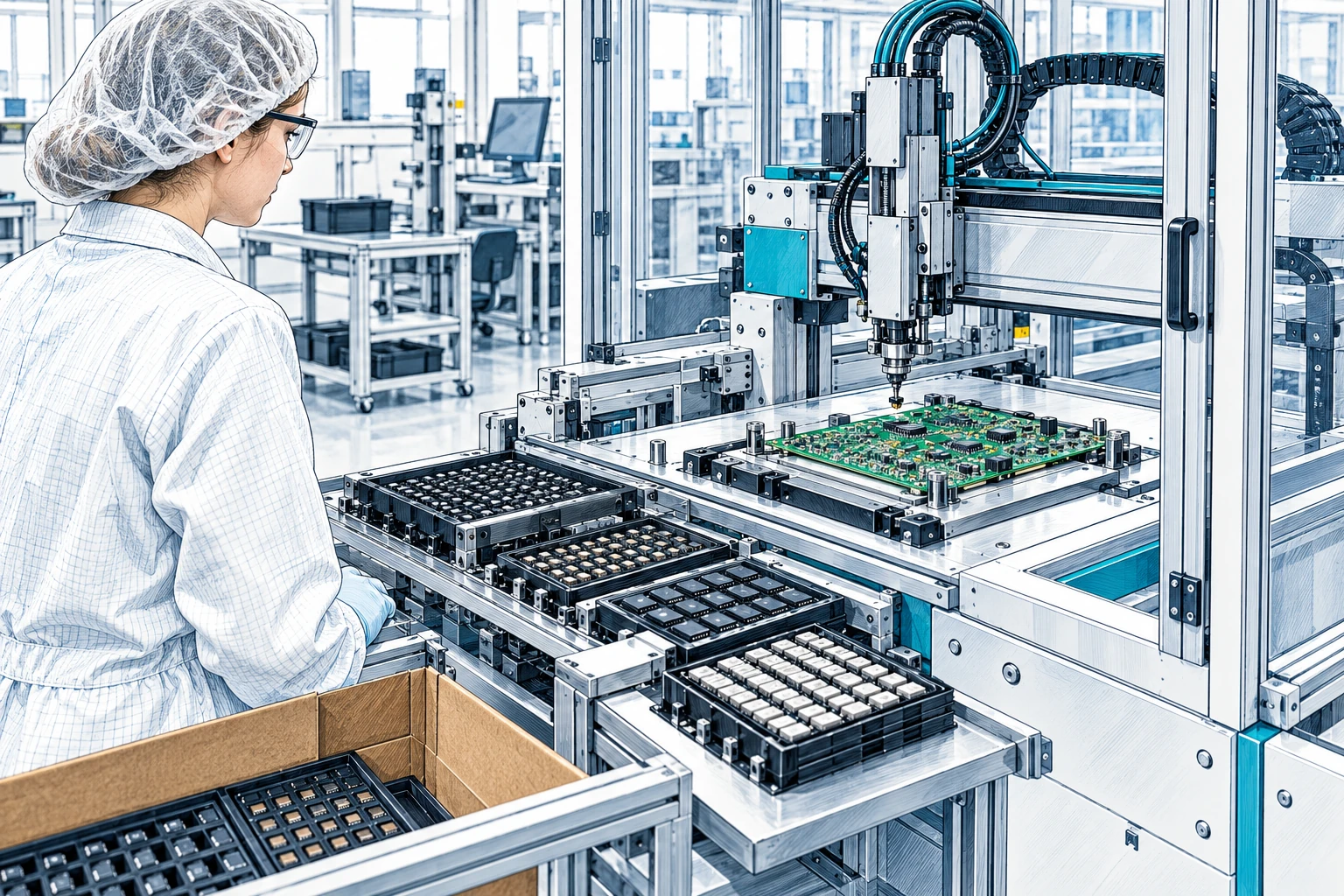

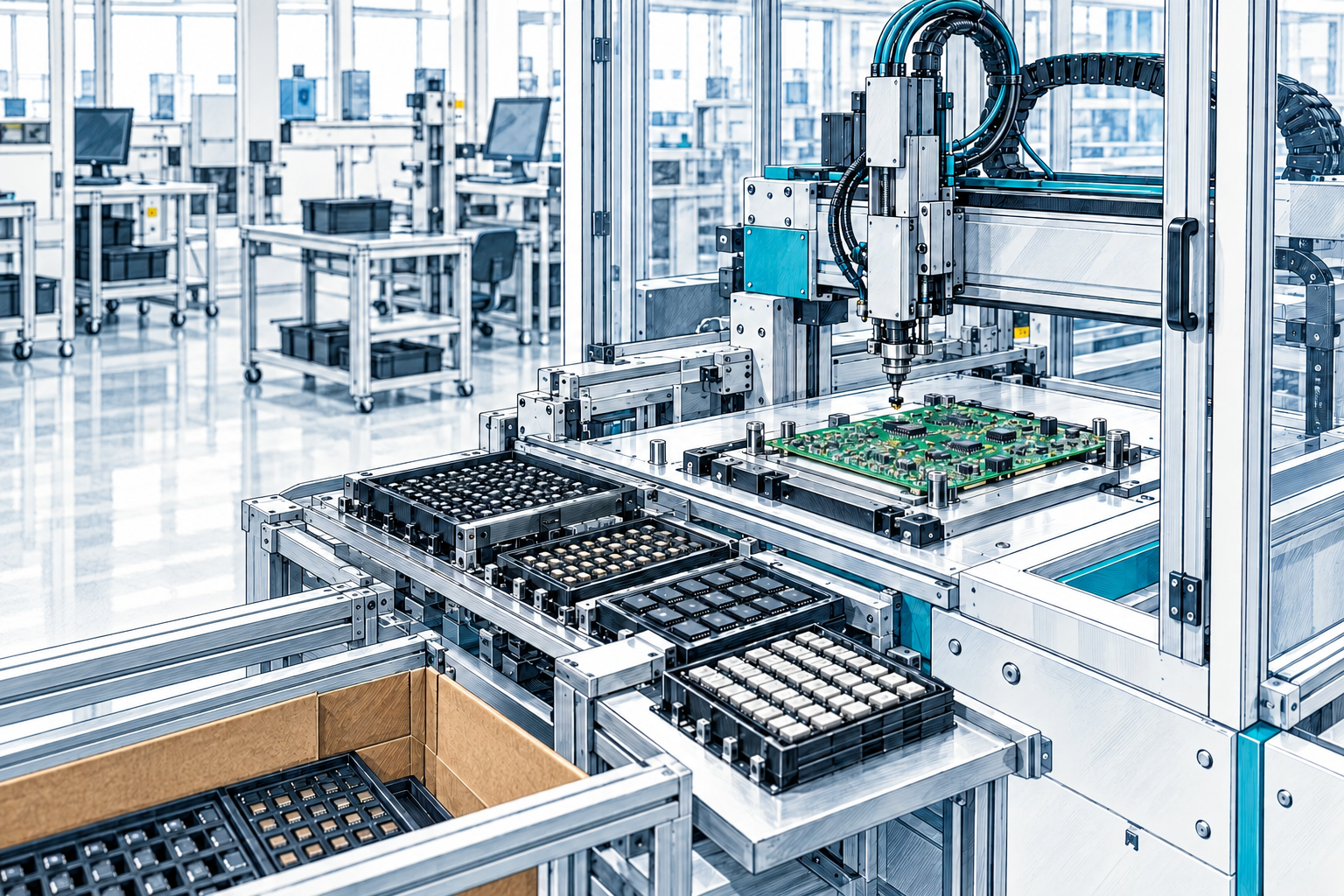

Ver aplicación de imprenta y papelIndustria electrónica
Vacío para manipular componentes e integrarlo en equipos de producción. Cuéntanos el proceso y sus requisitos de limpieza.
Ver aplicación de electrónicaVarias máquinas
una solución de vacío
Podemos estudiar la integración de bombas de garra en un sistema centralizado. El punto de partida es la demanda de tus máquinas.
Demanda y simultaneidad
Cuántas máquinas trabajan a la vez, qué vacío necesitan y cómo cambia el consumo durante cada ciclo.
Apoyo y reserva
Se define qué equipo trabaja, cuál entra en apoyo y qué capacidad queda disponible durante el mantenimiento.
Control y distribución
Regulación, conducciones, pérdidas de carga e instrumentación para medir el vacío donde realmente se utiliza.
La instalación forma parte del resultado
Revisamos espacio, ventilación, filtración, conexión eléctrica y acceso de mantenimiento antes de concretar la configuración.
Indica el número de máquinas, la aplicación y el país de destino.
Cuida tu bomba
con la pieza correcta
La compresión seca simplifica el mantenimiento de la cámara. Filtros, refrigeración y aceite de engranajes siguen requiriendo las revisiones indicadas por BECKER.
Filtración y aspiración
El polvo, los conductos y el estado de los filtros influyen en el vacío disponible. Identificamos la referencia correspondiente a tu versión.
Aceite de engranajes
Se comprueba y sustituye según el manual. Indícanos modelo y número de serie para confirmar el lubricante y el procedimiento.
Repuestos originales BECKER
Envíanos una foto legible de la placa y, si la tienes, la referencia de la pieza. Comprobamos la compatibilidad antes de cotizar.
Si consultas una avería, añade el síntoma, la lectura de vacío, las alarmas, las horas de uso y cualquier cambio reciente en la instalación. Esos datos ayudan a preparar la revisión.
Qué revisar antes de instalar una bomba de garra
Entorno y ventilación
Espacio de refrigeración, temperatura y acceso para revisar filtros, motor y lubricación de engranajes.
Conexiones y red eléctrica
Diámetros, pérdidas de carga, tensión, fases y frecuencia. Se confirman con la placa y el manual de la ejecución.
Protección del proceso
Polvo, humedad o arrastre de producto requieren una evaluación de la filtración y de los separadores necesarios.
Escape canalizado
Revisa el trazado y la contrapresión admitida por el manual de tu ejecución antes de canalizar el escape.
Puesta en servicio
La instalación y las intervenciones se realizan por personal cualificado siguiendo la documentación del equipo.
¿Debe tenerse en cuenta la altitud de instalación?
El manual enlazado fija un máximo de 800 m s. n. m. para las ejecuciones BCV 100/150/300/400/500, BCV FD 400/500 y VARIAIR BCV 100/150/300 que cubre. Para otra altitud, confirma la ejecución.
Fuente: BECKER · manual, tabla 9.2 · PDF en inglés.
Enlace a esta respuesta: ¿Debe tenerse en cuenta la altitud de instalación?
¿Qué temperatura ambiente indica el manual?
La tabla 9.2 del manual enlazado indica 0–40 °C para las ejecuciones BCV 100/150/300/400/500, BCV FD 400/500 y VARIAIR BCV 100/150/300 que cubre. Comprueba el ambiente junto a la bomba y tu ejecución.
Fuente: BECKER · manual, tabla 9.2 · PDF en inglés.
Enlace a esta respuesta: ¿Qué temperatura ambiente indica el manual?
¿Puedo instalar la bomba dentro de un armario?
El recinto debe permitir el flujo de refrigeración y el acceso para mantenimiento indicados en el manual.
Fuente: BECKER · manual, apartados 3 y 6.1 · PDF en inglés.
Enlace a esta respuesta: ¿Puedo instalar la bomba dentro de un armario?
Preparar la integración con el instalador
Referencias para revisar con personal cualificado el manual de la ejecución; no son instrucciones de cableado.
- Tapones de transporte
Retirar poco antes de la puesta en servicio.
Manual §6.2 · PDF en inglés- Emplazamiento
Seco y protegido de salpicaduras.
Manual §6.1 · PDF en inglés- Modificar con un variador externo
Requiere autorización escrita del fabricante.
Manual §1.6 · PDF en inglés- Rearranque
Prever protección contra arranque inesperado.
Manual §6.3 · PDF en inglés- Supervisión térmica
No sustituirla por vigilancia de corriente.
Manual §3 · PDF en inglés- Parada y mantenimiento
Detener la bomba no elimina toda energía residual.
Manual §2.9 · PDF en inglés
Puesta en servicio y revisiones
Abre el apartado citado antes de definir una intervención para tu equipo.
- Sentido de giro
Seguir la flecha indicada.
Manual §6.3.1 · PDF en inglés- Válvula antirretorno
No equivale a la válvula limitadora.
Manual §4.1 · PDF en inglés- Izado
Método específico y peso total.
Manual §5 · PDF en inglés- Registro de recepción
Antes de planificar la puesta en marcha, conserva fotos del equipo recibido, su identificación y cualquier daño visible. Ese registro ayuda a comunicar una incidencia; no sustituye la revisión del instalador.
Manual §6.7 · orientación de consulta · PDF en inglés- Periodicidad
Revisar horas y calendario.
Manual §8.1 · PDF en inglés- Uso severo
Puede requerir revisiones más frecuentes.
Manual §8.1 · PDF en inglés
Conservar el equipo y reconocer sus piezas
El procedimiento aplicable se confirma en el manual de la ejecución y con el servicio técnico.
- Volumen de llenado
Cantidad específica de cada modelo.
Manual §9.3 · PDF en inglés- Limpieza
Respetar restricciones sobre disolventes y alta presión.
Manual §8.8 · PDF en inglés- Parada temporal
Seguir el procedimiento de parada temporal del manual.
Manual §8.7 · PDF en inglés- Almacenamiento
Lugar seco y limpio, sin cambios bruscos de temperatura o humedad.
Manual §8.10 · PDF en inglés- Reinicio tras almacenamiento
Revisar la operatividad antes del arranque.
Manual §6.7 · PDF en inglés- Posición o referencia
Los números del plano identifican componentes o conexiones. Para solicitar una pieza, confirma su referencia en el despiece de la ejecución; no utilices sólo el número que señala la ilustración.
BECKER · p. 2 · lectura del plano · PDF en español
Fichas y manuales
siempre a mano
Accede a las fichas técnicas oficiales en español. Ocho documentos cubren los diez modelos de esta selección.
¿Cómo comparo el ruido indicado en las fichas?
Compara los dB(A) junto con las condiciones de medida: frecuencia, presión y configuración del equipo. Revisa las notas de cada ficha. El dato de una bomba no describe por sí solo el ruido de toda la instalación.
Fuente: BECKER · ficha BCV 400 / 500 y notas de medida · PDF en español.
Enlace a esta respuesta: ¿Cómo comparo el ruido indicado en las fichas?
¿Necesito una ficha técnica, un manual o un despiece?
- Ficha técnica: prestaciones, curvas y dimensiones para comparar equipos.
- Manual: instrucciones de instalación, uso y mantenimiento.
- Despiece: identificación de componentes y referencias de repuesto. Solicita el correspondiente a tu ejecución.
Fuente: BECKER · documentación y descargas.
Enlace a esta respuesta: ¿Necesito una ficha técnica, un manual o un despiece?
Serie BCV
BCV 100
Ficha técnica oficial · Español
Motor según ejecución; comprobar la curva a la presión de trabajo
Edición:
Volver al catálogo: BCV 100
BCV 150
Ficha técnica oficial · Español
Revisar la curva de BCV 150 a la frecuencia de la instalación
Edición:
Volver al catálogo: BCV 150
BCV 300
Ficha técnica oficial · Español
Curvas a 50 y 60 Hz; el nombre BCV 300 no sustituye el dato de caudal
Edición:
Volver al catálogo: BCV 300
BCV 400 / BCV 500
Ficha técnica oficial · Español
Documento compartido: distinguir BCV 400 y BCV 500 en tablas y curvas
Edición:
Serie BCV FD
BCV 400 FD / BCV 500 FD
Ficha técnica oficial · Español
Documento compartido para FD; completar el plano con la ejecución del motor
Edición:
Volver al catálogo: BCV 400 FD · BCV 500 FD
Serie VARIAIR BCV
VARIAIR BCV 100
Ficha técnica oficial · Español
Potencia del variador y regulación; confirmar la alimentación de la ejecución
Edición:
Volver al catálogo: VARIAIR BCV 100
VARIAIR BCV 150
Ficha técnica oficial · Español
Caudal máximo publicado y curva para el punto de trabajo
Edición:
Volver al catálogo: VARIAIR BCV 150
VARIAIR BCV 300
Ficha técnica oficial · Español
Potencia nominal del variador; el consumo se evalúa en la instalación
Edición:
Volver al catálogo: VARIAIR BCV 300
Manuales de operación
Comprueba el modelo, número de serie y ejecución antes de utilizar un documento de mantenimiento. Las fichas se abren directamente en la web oficial de BECKER.
Cómo leer las prestaciones de una ficha
Ayudas para identificar la referencia y el alcance de los datos publicados.
- Referencia de ensayo
La ficha BCV 100 utiliza 1.000 mbar y 20 °C como referencia atmosférica. Esas condiciones describen los datos publicados; los límites de instalación se consultan por separado.
BECKER · p. 2–3 · PDF en español- Tolerancia de la ficha
La nota de referencia de BCV 100 indica ±10 %. Comprueba qué prestaciones cubre esa nota; no la apliques por defecto a cotas geométricas, límites de uso o cualquier otra cifra del documento.
BECKER · p. 2–3 · PDF en español- Referencia del caudal
La gráfica de BCV 100 distingue caudal referido a la presión de aspiración y a la atmosférica. Identifica la referencia de la traza antes de trasladar un valor a tu comparación.
BECKER · p. 3 · PDF en español- Intervalos de kW
El intervalo 2,2–3,0 kW de BCV 100 pertenece a la potencia de motor instalado. La ejecución concreta se confirma con su documentación; ese intervalo no es una escala de ajuste de velocidad.
BECKER · p. 2 · PDF en español- Qué incluye el peso
La tabla de BCV 400 / 500 FD identifica el peso sin motor. Para transporte, apoyo o elevación solicita el peso del conjunto configurado, incluidos motor y accesorios.
BECKER · p. 2 · PDF en español- G o NPT
La ficha FD contempla conexiones G y NPT. Confirma cuál corresponde a la ejecución: coincidir en el tamaño nominal no acredita que los racores sean intercambiables.
BECKER · p. 2 · PDF en español
Detalles que definen la configuración
Consulta la ficha enlazada de la ejecución que quieres estudiar.
- Dos conexiones
El plano BCV 400 / 500 señala la aspiración G3 o NPT 3 y el escape G2. Localiza cada llamada del dibujo y confirma la ejecución antes de definir las conexiones.
BECKER · p. 2 · PDF en español- Variante sin filtro interno
La ficha BCV 400 / 500 incluye un plano específico de la variante sin filtración interna. Esa opción dentro de BCV no convierte por sí sola el equipo en una BCV FD.
BECKER · p. 4 · PDF en español- Cubierta transparente
En la configuración mostrada de BCV 400 / 500, la cubierta facilita observar suciedad del filtro. Esa observación ayuda a la revisión; no certifica por sí sola el estado de todo el sistema.
BECKER · p. 1 · PDF en español- Temperatura de escape
La ficha FD representa la temperatura del aire de escape frente al vacío absoluto. Consulta la curva de la frecuencia correspondiente; no es una tabla de temperatura ambiente del local.
BECKER · p. 3 · PDF en español- Hoja del motor
Las cotas M1 y L1 remiten a la hoja separada del motor. Solicítala con la ejecución de la bomba cuando necesites cerrar el plano de integración.
BECKER · p. 2 y 5 · PDF en español- Corriente máxima
La ficha VARIAIR BCV 100 muestra una columna A máx. junto a los datos eléctricos del convertidor. Es una magnitud distinta de kW; para conexionado y protecciones consulta la documentación de esa ejecución.
BECKER · p. 2 · PDF en español
Interpretar planos, controles y mediciones
Distingue el documento de la bomba de los datos del conjunto instalado.
- Ilustración del motor
La ficha FD advierte que la imagen del motor puede variar. Para decidir orientación, espacio o accesos del conjunto, pide el plano de la ejecución propuesta.
BECKER · p. 2 · PDF en español- Dos recorridos de aire
La refrigeración por aire del equipo y el aire aspirado del proceso tienen funciones diferentes. Localiza las conexiones de vacío y escape en el plano; no interpretes una rejilla del motor como una conexión de proceso.
BECKER · p. 1–2 · lectura del conjunto · PDF en español- Modelo y frecuencia de la curva
La ficha compartida contiene trazas de BCV 400 y BCV 500, a 50 y 60 Hz. Sigue la identificación de modelo y frecuencia antes de extraer un punto; compartir documento no une sus curvas.
BECKER · p. 3 · PDF en español- Dos manuales complementarios
La ficha VARIAIR remite a las instrucciones del convertidor para el detalle eléctrico. Conserva ese documento junto al manual de la bomba; los ajustes deben corresponder a la versión instalada.
BECKER · p. 2, nota 2 · PDF en español- Señales de control
Habilitación y consigna según parametrización.
Manual §6.4 · PDF en inglés- Junta del filtro
Posible origen de pérdida de vacío.
Manual §7.1 · PDF en inglés
Respuestas a
tus dudas
¿Una bomba de garra funciona completamente sin aceite?
La cámara comprime sin aceite. Los engranajes utilizan una lubricación separada del aire de proceso y requieren el mantenimiento indicado en el manual. Compresión seca no significa ausencia total de lubricante en el equipo.
Enlace a esta respuesta: ¿Una bomba de garra funciona completamente sin aceite?
¿Qué cambia entre BCV, BCV FD y VARIAIR BCV?
BCV ofrece la configuración industrial con filtración integrada según ejecución. BCV FD tiene un diseño de menor altura. VARIAIR BCV incorpora variador para regular la velocidad dentro de su rango publicado.
Enlace a esta respuesta: ¿Qué cambia entre BCV, BCV FD y VARIAIR BCV?
¿Cómo elijo entre 50 y 60 Hz?
La frecuencia depende de la red eléctrica y de la configuración del motor. Las tablas separan ambas condiciones. En VARIAIR se muestra el rango de regulación del variador y el caudal máximo publicado, sin extrapolar una cifra a cada frecuencia.
¿La BCV 300 tiene 300 m³/h de caudal?
La tabla oficial indica 275 m³/h a 50 Hz y 325 m³/h a 60 Hz. El nombre comercial del modelo no sustituye sus prestaciones de catálogo.
Enlace a esta respuesta: ¿La BCV 300 tiene 300 m³/h de caudal?
¿Se puede seleccionar una bomba solo por el tamaño de la mesa CNC?
Las dimensiones ayudan, pero también importan el material, las fugas, las zonas abiertas, el vacío necesario y los conductos. Con esos datos se estudia el caudal disponible a la presión real de trabajo.
Enlace a esta respuesta: ¿Se puede seleccionar una bomba solo por el tamaño de la mesa CNC?
¿Se pueden sustituir directamente unas paletas lubricadas por una garra?
Hay que comparar el punto de trabajo, el vacío final, el gas aspirado, los ciclos y la instalación. Una bomba de garra y una de paletas lubricadas pueden resolver necesidades distintas; la sustitución se verifica para cada máquina.
Enlace a esta respuesta: ¿Se pueden sustituir directamente unas paletas lubricadas por una garra?
¿Qué mantenimiento necesitan las bombas de garra?
Se revisan la filtración, la refrigeración, el aceite de engranajes y los elementos indicados en el manual. Los intervalos dependen del modelo y de las condiciones de servicio; no existe un único plazo para toda la gama.
Enlace a esta respuesta: ¿Qué mantenimiento necesitan las bombas de garra?
¿Qué necesitas para preparar una cotización?
Modelo o aplicación, país y ciudad de destino, alimentación eléctrica y necesidad de accesorios. Para repuestos o sustituciones, una foto de la placa ayuda a comprobar la ejecución. La oferta concreta disponibilidad, transporte y condiciones de suministro.
Enlace a esta respuesta: ¿Qué necesitas para preparar una cotización?
¿Una bomba con más caudal alcanza un vacío más profundo?
Son prestaciones distintas. Por ejemplo, BCV 100 declara 50 mbar absolutos de vacío final y BCV 500, 200 mbar absolutos, aunque esta última ofrece mayor caudal. La selección debe comprobar ambos datos y la curva a la presión de trabajo.
Fuente: BECKER · datos de la serie BCV.
Enlace a esta respuesta: ¿Una bomba con más caudal alcanza un vacío más profundo?
¿Qué alimentación eléctrica necesita VARIAIR BCV?
Las fichas de VARIAIR BCV 100, 150 y 300 consultadas indican alimentación trifásica de 400–480 V ±10 %, a 50/60 Hz. El rango de regulación de la bomba es 30–60 Hz. Confirma la tensión y ejecución de tu equipo antes de conectarlo.
Fichas BECKER: VARIAIR BCV 100 · PDF en español · VARIAIR BCV 150 · PDF en español · VARIAIR BCV 300 · PDF en español.
Enlace a esta respuesta: ¿Qué alimentación eléctrica necesita VARIAIR BCV?
¿Hay una opción con protección anticorrosión?
BECKER presenta la opción PRO con protección anticorrosión para bombas de garra. Su disponibilidad y compatibilidad se confirman para el modelo y el proceso. Esta opción, por sí sola, no acredita la aptitud para cualquier gas.
Fuente: BECKER · tecnología de garra y opción PRO.
Enlace a esta respuesta: ¿Hay una opción con protección anticorrosión?
¿Puedo ajustar la válvula de seguridad para obtener más vacío?
En las BCV 150–500 cubiertas por el manual, la válvula protege la bomba y su ajuste de fábrica no debe modificarse.
Fuente: BECKER · manual, apartado 3 · PDF en inglés.
Enlace a esta respuesta: ¿Puedo ajustar la válvula de seguridad para obtener más vacío?
¿La ejecución estándar sirve para cualquier gas?
El manual consultado establece la evacuación de aire como uso previsto. Otros gases requieren confirmación del fabricante.
Fuente: BECKER · manual, apartado 2.5 · PDF en inglés.
Enlace a esta respuesta: ¿La ejecución estándar sirve para cualquier gas?
¿Puede aspirar líquidos o condensados del proceso?
El uso previsto es aire. Si pueden llegar líquidos o condensados, hay que evaluar separación y compatibilidad antes de utilizarla.
Fuente: BECKER · manual, apartados 2.5 y 8.3 · PDF en inglés.
Enlace a esta respuesta: ¿Puede aspirar líquidos o condensados del proceso?
¿Las bombas de garra llevan paletas de grafito?
La cámara de esta tecnología utiliza rotores de garra, sin las paletas de grafito de una bomba de paletas rotativas en seco. Para un repuesto, identifica el modelo y la referencia; la bomba sigue necesitando el mantenimiento indicado por BECKER.
Fuente: BECKER · funcionamiento de las bombas de garra.
Enlace a esta respuesta: ¿Las bombas de garra llevan paletas de grafito?
Cuéntanos
qué necesitas
Una bomba nueva, un repuesto o una duda. Describe tu necesidad con tus palabras; los datos técnicos los revisamos contigo.
Tu oferta, con los datos importantes
- Modelo BECKER o aplicación que necesitas resolver
- País y ciudad de destino
- Tensión y frecuencia, si las conoces
- Foto de la placa para repuestos y sustituciones
Atendemos consultas para España y Latinoamérica, incluidos México, Colombia, Chile, Perú, Argentina, Ecuador, Brasil, Uruguay y Centroamérica. Cada oferta confirma la ejecución, los accesorios, la disponibilidad y las condiciones de entrega.
Enviar la consulta desde la web y adjuntar la placa
Revisar el alcance de la solución
Orientaciones de lectura para una conversación técnica; los campos del preparador son opcionales.
- Refrigeración
El polvo exterior puede perjudicarla.
Manual §3 · PDF en inglés- Plano del conjunto
Si la oferta añade accesorios, solicita sus dimensiones y accesos en el conjunto. El plano de la bomba es una referencia de partida; no describe por sí solo todos los elementos que incorpore tu instalación.
BECKER · p. 2 · alcance del plano · PDF en español- Contexto de la medición
Al compartir una lectura existente, indica dónde se tomó y en qué estado estaba la máquina. Así puede contrastarse con la referencia de la ficha sin tratar mediciones de puntos distintos como si fueran idénticas.
BECKER · p. 3 · orientación de lectura · PDF en español- Estudiar el funcionamiento
Para valorar el coste de uso reúne horas, perfil de demanda y potencia eléctrica observada. La curva de potencia en el eje orienta el estudio del equipo; por sí sola no determina la factura ni un ahorro garantizado.
BECKER · p. 2–3 · orientación de evaluación · PDF en español- Alcance de la oferta
Comprueba qué bomba, motor, filtración y control describe cada propuesta. Comparar el mismo alcance facilita valorar alternativas; una característica de catálogo no confirma por sí sola qué accesorios incluye una oferta concreta.
BECKER · p. 2 y 4 · orientación de compra · PDF en español- Un dato que falta
Si necesitas un punto que la gráfica no permite identificar, solicita confirmación de BECKER para esa ejecución y condición. No completes el hueco trasladando una curva de otro modelo o inventando un valor intermedio.
BECKER · p. 3 · criterio de consulta · PDF en español
EXPORTVACIO BECKER CHANNEL · VÍDEOS
El principio de las garras BECKER
Observa el funcionamiento de las familias BCV de vacío y BCP de presión.
BECKER BCV y BCP
Dos rotores que giran sin tocarse. Una mirada al principio de funcionamiento de las bombas de vacío y compresores de garras.
Ver en YouTube · 2:08 (abre en una pestaña nueva)
