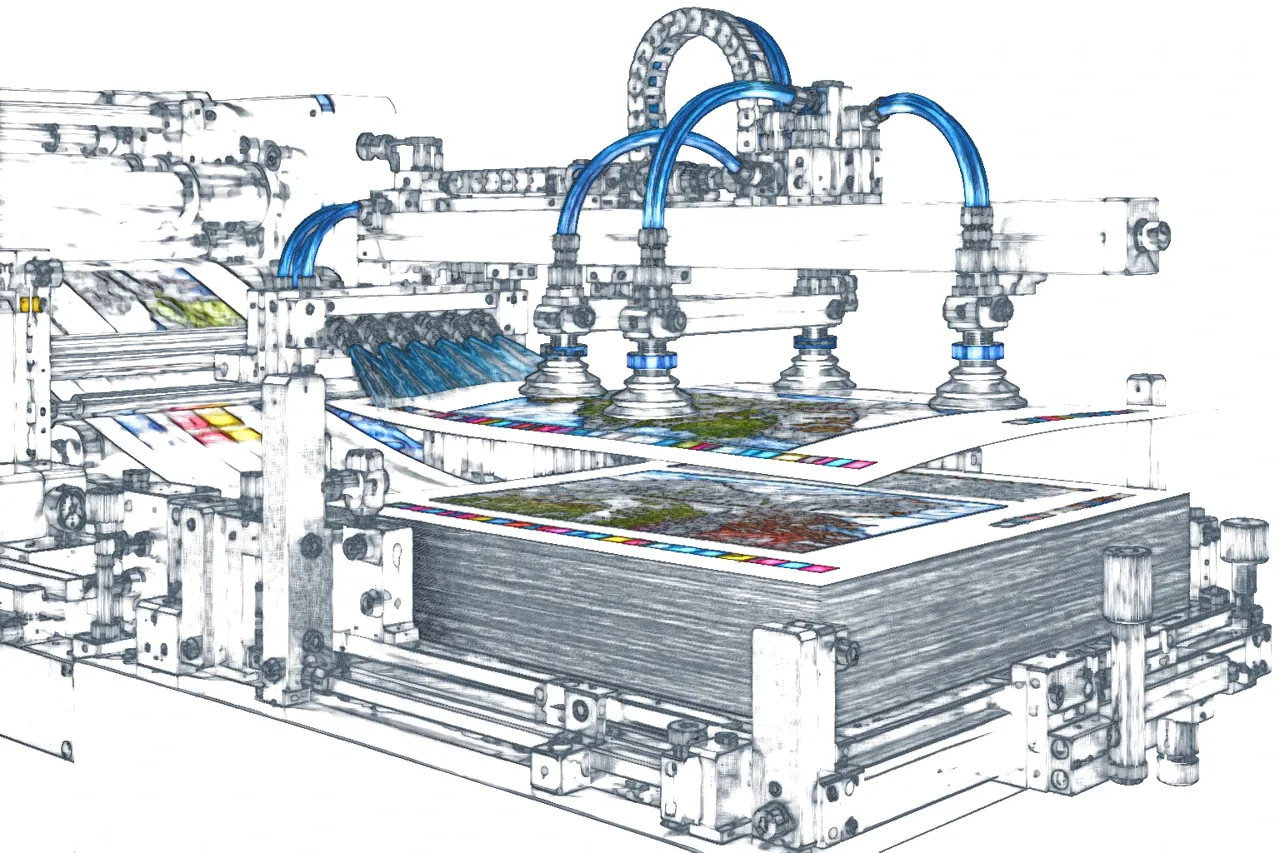

Vacío y soplado BECKER para imprentas offset
El soplado separa las hojas y el vacío permite tomarlas y guiarlas. Un suministro estable ayuda a que el papel avance de forma regular, desde la preimpresión hasta el acabado.
Imprenta y artes gráficas
Del pliego a la impresión
Para elegir una bomba de vacío, un compresor o un equipo combinado, necesitamos conocer la función de cada conexión. Las series T y DVT reúnen vacío y soplado; las instalaciones con circuitos independientes se estudian por separado.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Recorre 28 aspectos de preimpresión, alimentación de papel, impresión y acabado gráfico, con una ilustración específica para cada explicación.
Preimpresión y características del papel
Sujetar planchas en preimpresión CTP
La sujeción por vacío mantiene la plancha apoyada sobre el soporte durante el trabajo del equipo. Revisa limpieza, sellado y distribución de los puntos de aspiración. La necesidad de este circuito puede diferir de la del alimentador de papel. Conviene identificarlo como consumidor independiente al estudiar una instalación centralizada para toda la imprenta.
El vacío puede sujetar las planchas durante la exposición en equipos de preimpresión. La superficie de apoyo y las pérdidas de aire condicionan la selección.

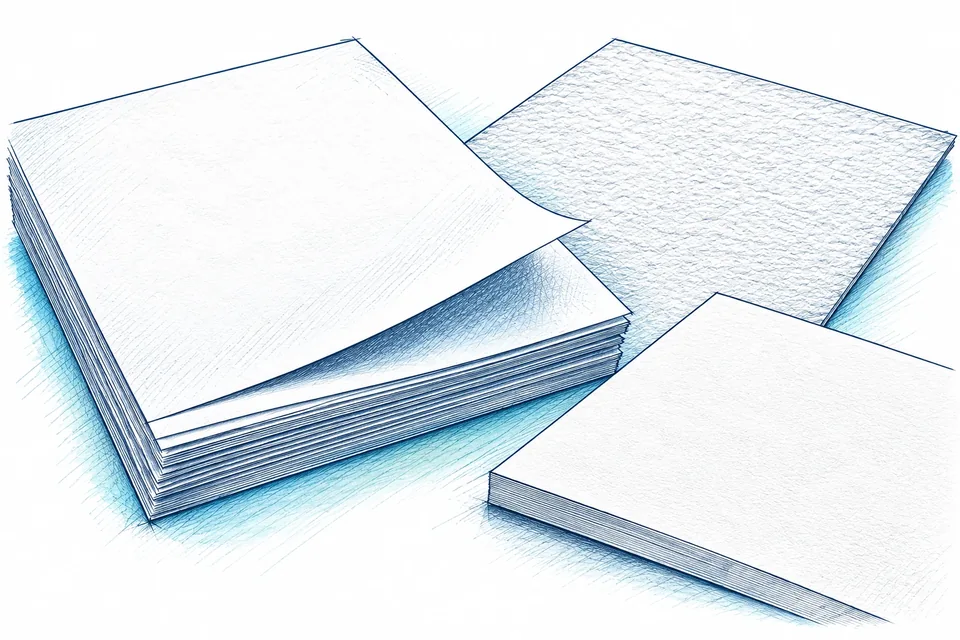

Gramaje, formato y porosidad
Un papel ligero puede deformarse con una toma excesiva, mientras que uno poroso deja pasar más aire. Anota gramaje, dimensiones, acabado y condiciones de almacenamiento. Si la incidencia aparece al cambiar de resma, compara ambos materiales con la misma cadencia antes de modificar la instalación de vacío o atribuir el fallo al motor.
El borde fibroso, el formato y la zona de contacto de la ventosa ayudan a explicar cómo el papel condiciona la estanqueidad de la toma.
Caso práctico: El fallo aparece al cambiar de papel
Una tirada con papel estucado funciona y otra con papel poroso pierde tomas. Compara formato, gramaje, ondulación, ventosas activas y soplado con la misma cadencia. La observación busca separar un cambio en la entrada de aire de un problema de entrega mecánica; no demuestra por sí sola que la DVT sea insuficiente.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Mantener la altura de la pila

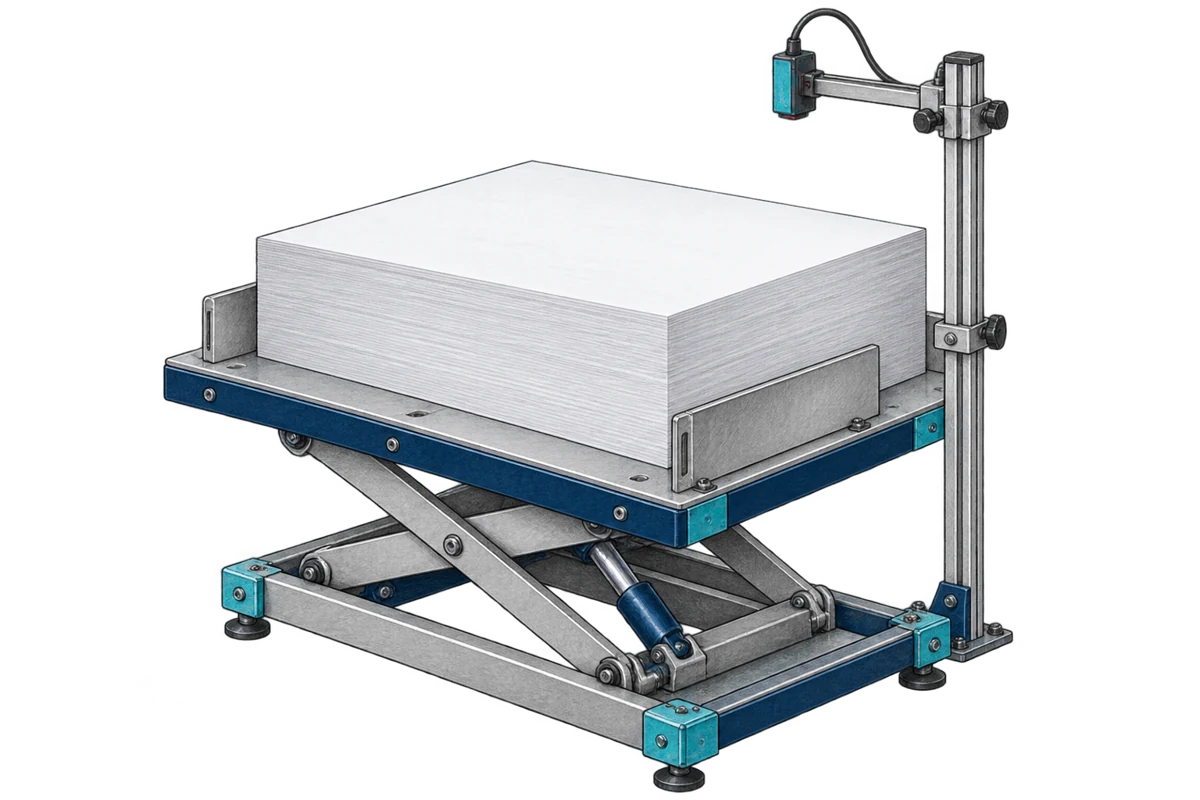

La distancia entre el cabezal y el pliego superior cambia a medida que se consume papel. El elevador y su detección de nivel deben conservar la posición prevista de toma. Registra la altura y el formato al comparar fallos de alimentación; aumentar la aspiración no corrige una pila mal presentada.

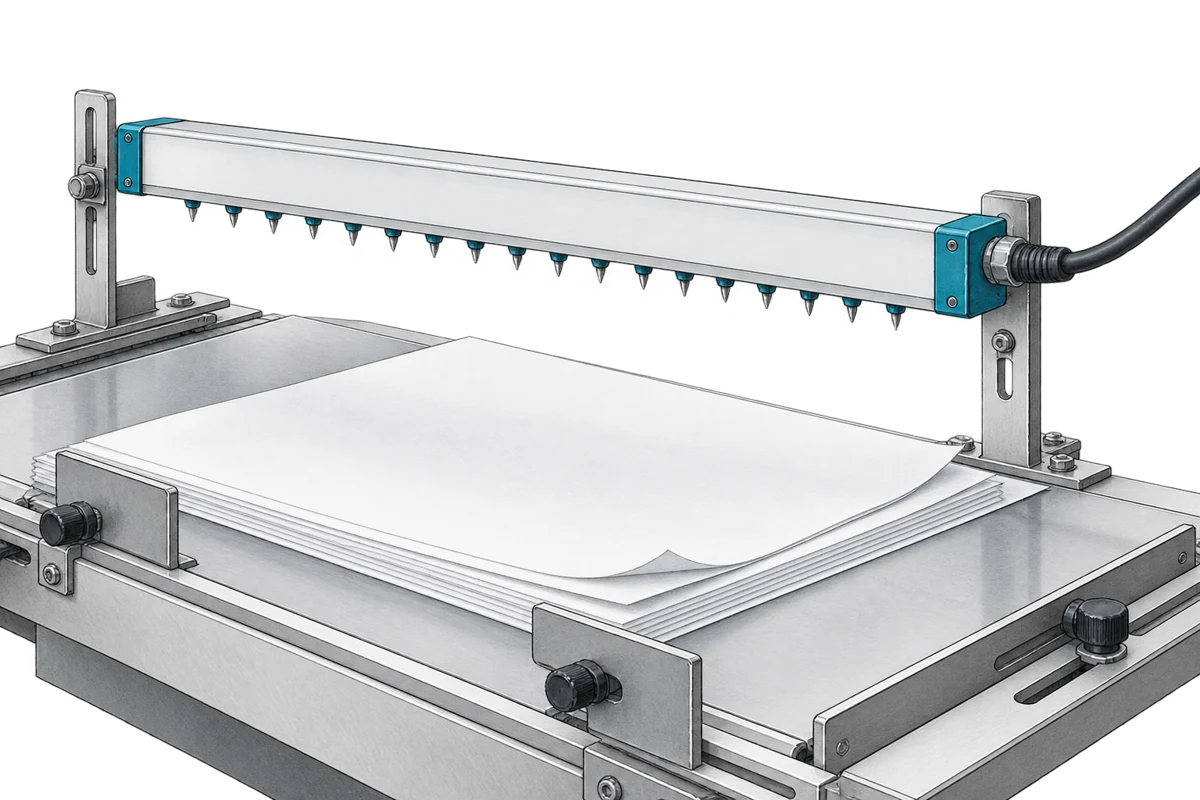

Controlar la electricidad estática
La adherencia entre hojas puede dificultar la separación aunque las ventosas reciban vacío. Identifica el acondicionamiento del papel y la instalación de descarga electrostática prevista por la imprenta. La barra antiestática y el aire de separación cumplen funciones distintas: ambos se ajustan conforme a la máquina y al soporte utilizado.
Separación y alimentación de pliegos
Separar aspiración y soplado

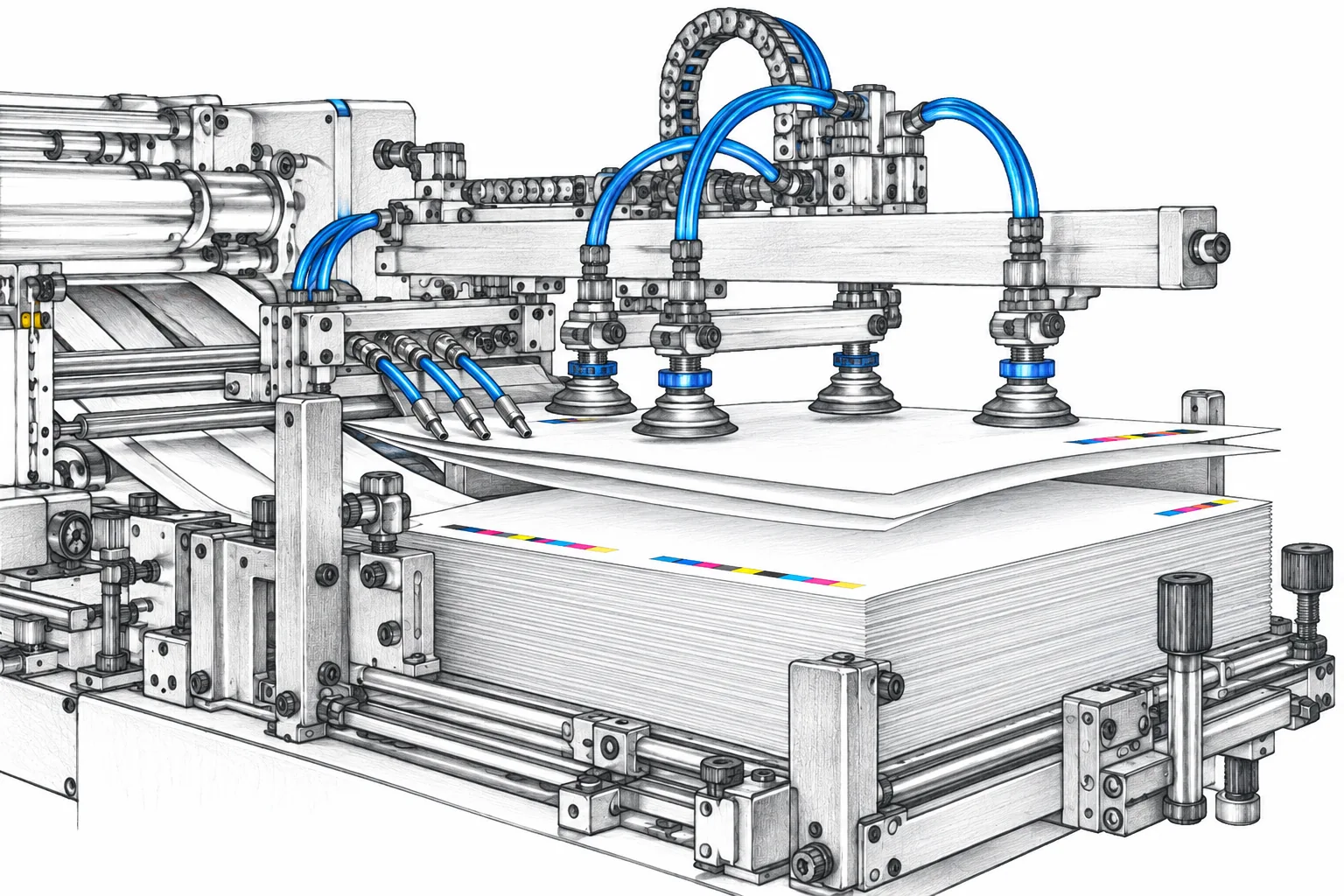

La aspiración sostiene el papel contra la ventosa; el aire a presión ayuda a separar la hoja superior. Identifica ambas conexiones antes de cambiar un equipo combinado. Medir solo una salida deja sin explicar la mitad del proceso. En una DVT deben comprobarse los dos circuitos y sus ajustes con el alimentador funcionando.
Caso práctico: El vacío es correcto, pero hay dobles hojas
Registra vacío y presión de soplado por separado. Revisa altura de pila, orientación de boquillas y momento de entrada del aire. Una toma fuerte no corrige necesariamente una separación deficiente. El criterio de resultado es la alimentación regular con el papel real, no alcanzar el mayor valor posible en un manómetro.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.

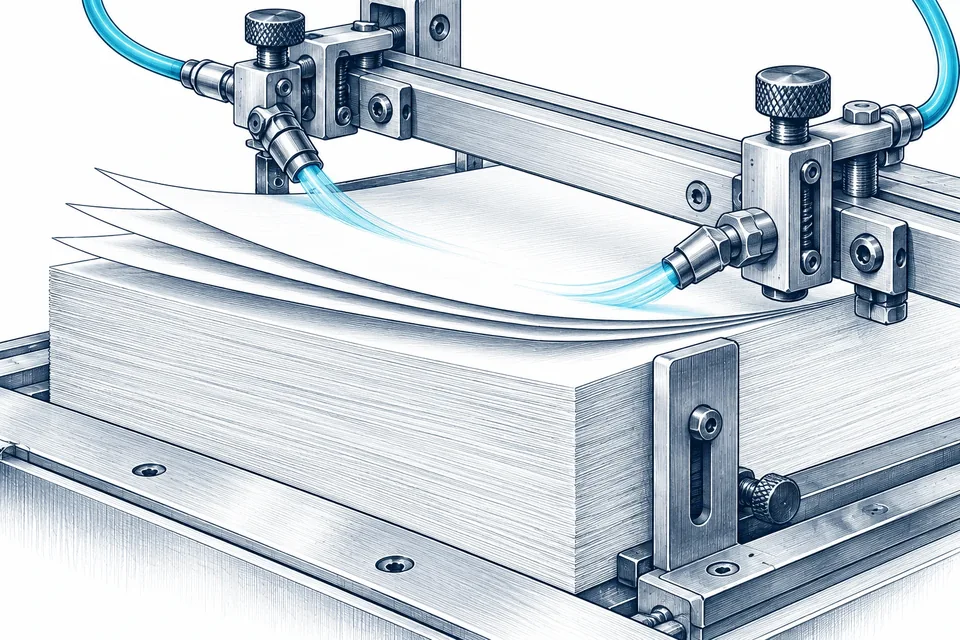

Airear las hojas superiores
La orientación de las boquillas y la cantidad de aire deben facilitar la separación sin desplazar la pila. El ajuste depende del papel y de la altura del alimentador. Observa la apertura entre las hojas, la regularidad del borde y la repetición de dobles tomas. Una mayor presión de soplado no resuelve cualquier adherencia.

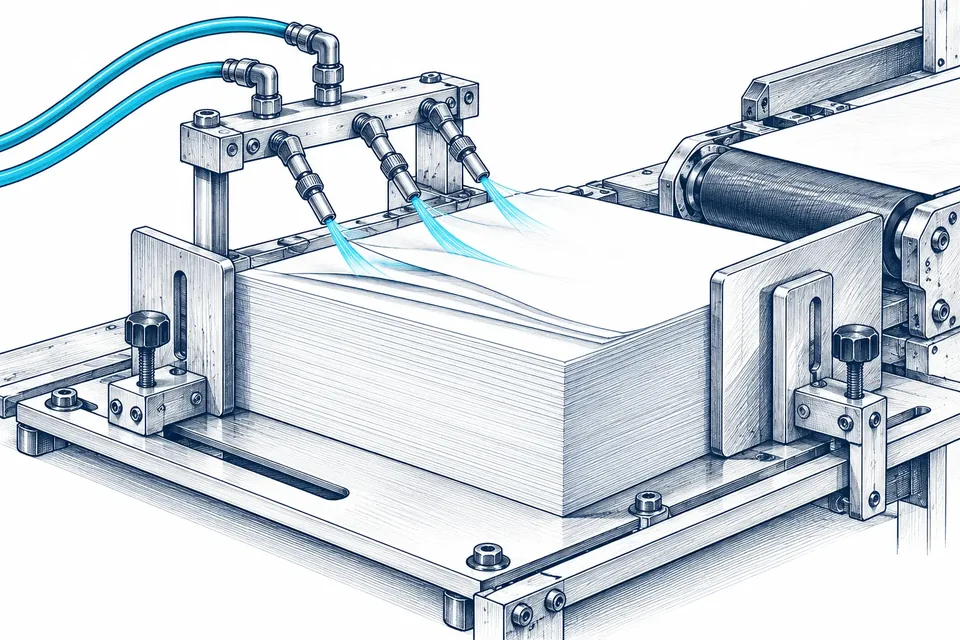

El soplado airea las primeras hojas y facilita su separación. Presión y caudal se ajustan al papel y al alimentador.
Regular la separación con la cadencia real
Haz la comprobación a la velocidad de producción y con el papel que genera el problema. A baja velocidad puede haber tiempo suficiente para separar hojas que fallan al acelerar. Registra el ajuste de aire junto con la cadencia para conservar una referencia reproducible, útil tanto en el diagnóstico como en futuros cambios de formato.
Caso práctico: La alimentación empeora al aumentar velocidad
Relaciona la caída con la apertura de ventosas y la entrega a rodillos. Comprueba si otros consumidores entran en servicio durante esa fase. Para comparar DVT 3.60, 3.80, 3.100 y 3.140 se necesitan las condiciones de ambos circuitos; la potencia eléctrica sola no explica la respuesta dinámica del alimentador.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Ajustar la aireación antes de captar
La separación prepara la hoja superior para que las ventosas puedan tomarla sin arrastrar la siguiente. Registra altura de pila, posición de boquillas y caudal de soplado junto con la cadencia. Un ajuste reproducible permite repetir trabajos y localizar si el cambio procede del papel, del alimentador o del suministro de aire.

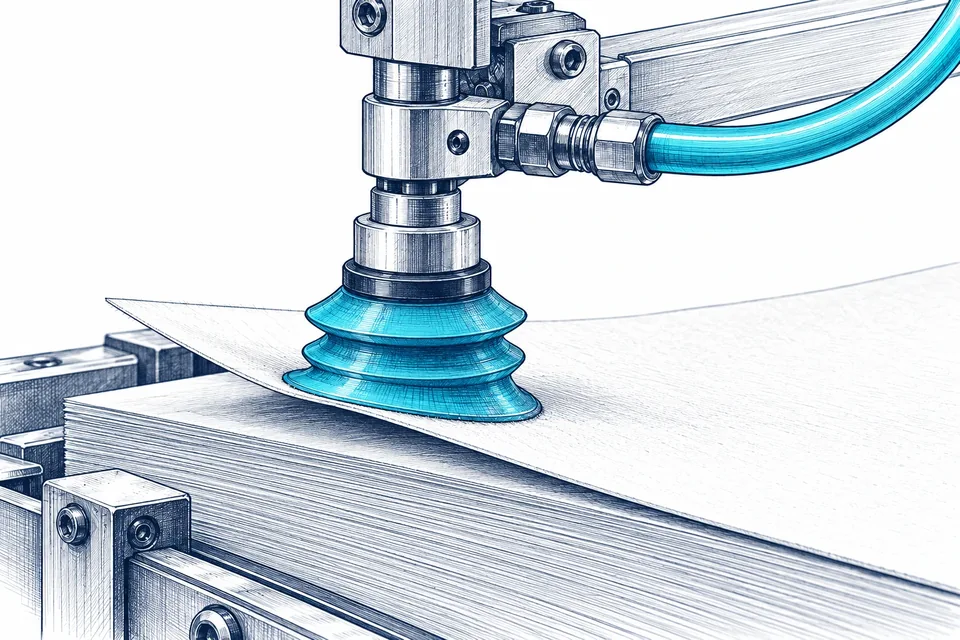

Contacto de la ventosa con el papel
El labio necesita una superficie de apoyo suficiente y repetible. Una marca, un pliegue o un borde fibroso puede abrir una fuga justo cuando comienza el movimiento. Revisa posición, desgaste y flexibilidad del elemento de toma. Incrementar el vacío sin corregir ese contacto puede agravar la deformación de la hoja.
Captar una hoja con estabilidad
La presión útil es la que llega al cabezal durante la captación. Un valor correcto cerca de la bomba no garantiza que la ventosa alcance a tiempo la consigna. La longitud de manguera, sus estrangulamientos y la apertura de válvulas influyen en la respuesta. Comprueba la toma en varias posiciones de la pila.

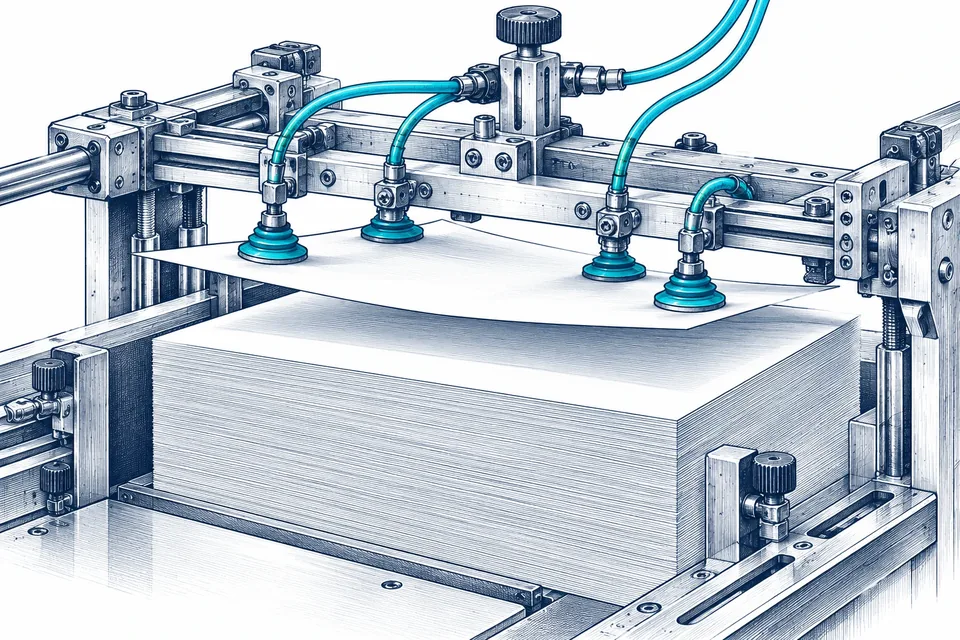

Las ventosas captan el pliego y lo mantienen en posición. La porosidad y las fugas determinan el caudal que debe compensarse.
Distribuir la toma en varios puntos
Varios puntos de aspiración reparten la sujeción de un pliego grande. También aumentan el número de posibles fugas si alguna ventosa no contacta. Comprueba que todas trabajan sobre el material y que los ramales se encuentran en buen estado. Una conexión abierta puede reducir el margen de captación de todo el cabezal.
Ejemplo de guiado de papel con aporte de aire en la mesa y boquillas laterales antes de la entrada a rodillos.
Detectar la entrada de dos pliegos
El detector de doble hoja supervisa el material que avanza hacia la impresión. Su posición, limpieza y ajuste deben corresponder al espesor y al tipo de papel. Relaciona cada aviso con la pila, el momento de captación y la separación por aire para distinguir una toma doble de una lectura incorrecta.

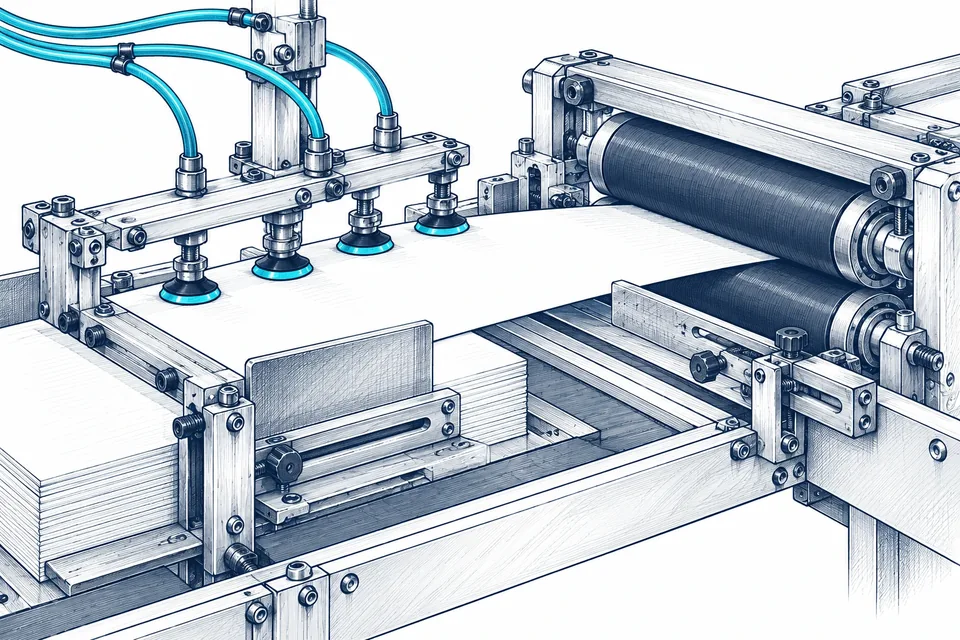

Entregar el pliego a los rodillos
La ventosa debe mantener la hoja durante el traslado y liberarla cuando el transporte toma el control. Una entrega tardía puede tensar el papel y una liberación prematura puede desalinearlo. Revisa sincronización, guías y rodillos además del vacío. El síntoma final puede aparecer lejos del punto donde comenzó el problema.

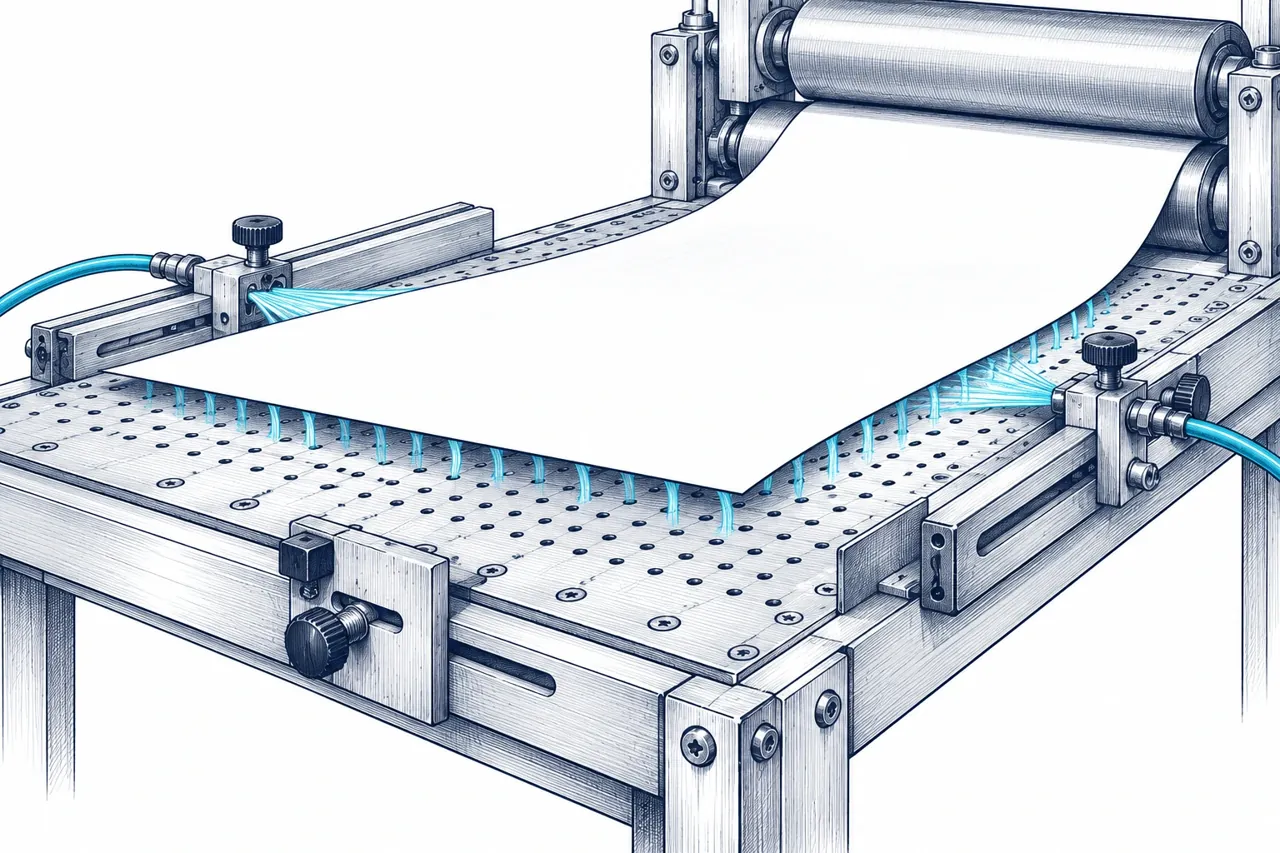

Guiar el papel en la mesa de entrada
El aporte de aire puede reducir el rozamiento y ayudar al guiado hacia la siguiente estación. Su regulación debe coordinarse con el transporte mecánico y el formato. Observa vibraciones, ondulación o desplazamiento lateral. No todas las mesas utilizan la misma combinación de aire y aspiración; identifica las funciones presentes en la máquina concreta.

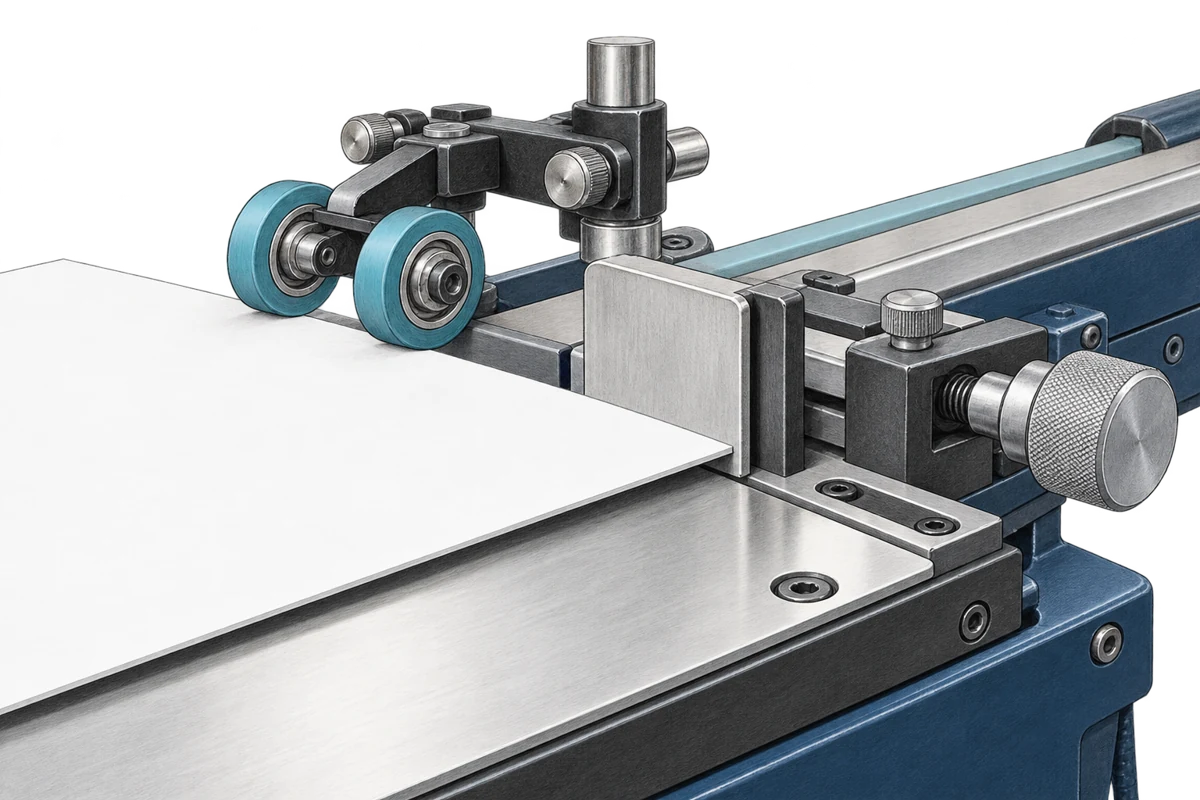

Conservar el registro lateral
Una hoja bien captada todavía necesita llegar alineada al punto de registro. Revisa topes, guías y apoyo del borde con el formato utilizado. El vacío de transporte debe acompañar esa entrega sin deformar el papel ni impedir el movimiento que realiza el mecanismo de posicionamiento.

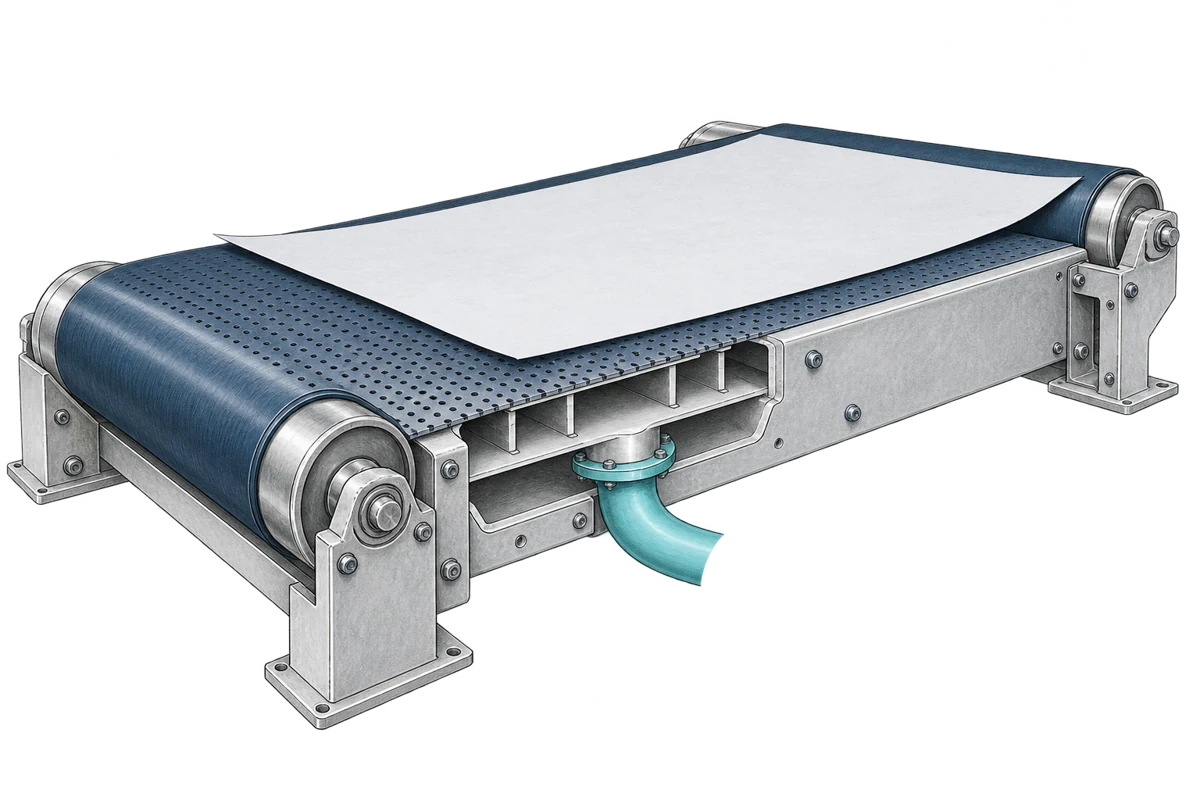

Transportar sobre una banda aspirante
En una banda perforada, la aspiración mantiene el papel apoyado durante el desplazamiento. Las perforaciones cubiertas, el estado de la banda y la estanqueidad de la cámara inferior afectan al servicio. Comprueba el formato más pequeño y los cambios de velocidad para describir la demanda real de este consumidor.

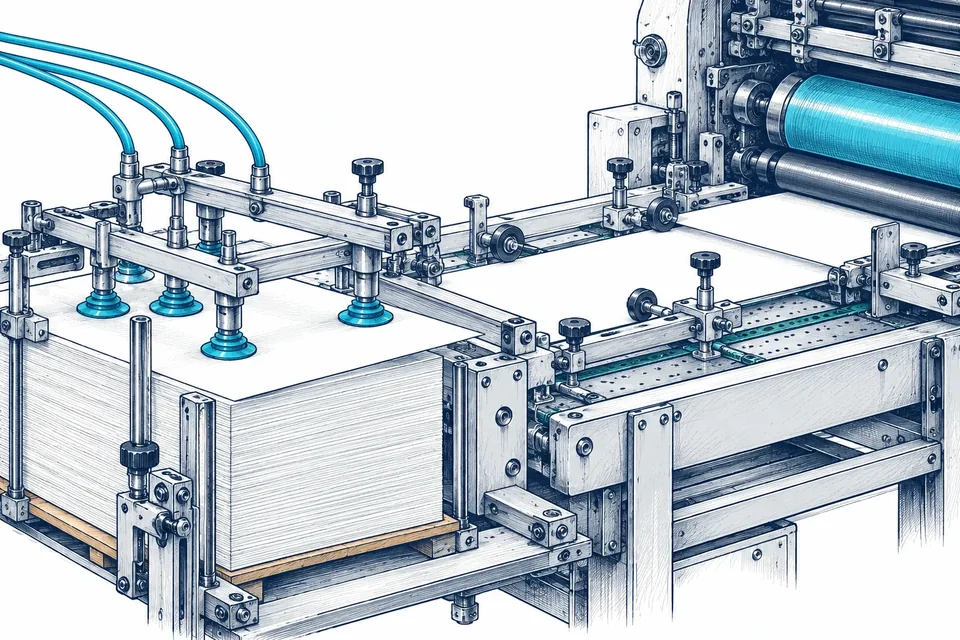

Mantener regular la alimentación offset
Una pila bien presentada, la altura de toma y las guías laterales ayudan a repetir el ciclo. Registra en qué momento aparece el fallo: primera hoja, cambio de pila, aceleración o marcha continua. Esa distinción permite separar un ajuste mecánico de una restricción de aire o de una pérdida de prestaciones del equipo.

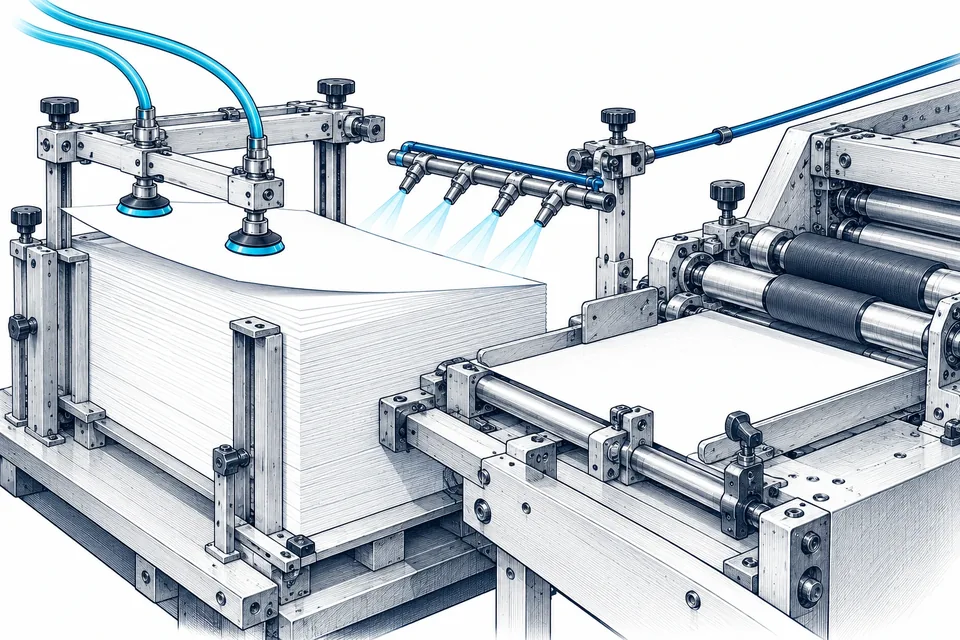

Captación, separación y transporte del papel en prensas offset. El formato, la porosidad, el gramaje y los ajustes del alimentador deben considerarse conjuntamente.
Evaluar el alimentador como conjunto
Separación, captación, traslado y entrega forman un ciclo continuo. Documentar solo la presión máxima deja fuera los tiempos de respuesta y la secuencia. Una grabación del alimentador, junto con las lecturas durante el ciclo y la identificación del papel, permite localizar mejor la incidencia y preparar una consulta técnica con datos comparables.
La máquina combina la elevación de una hoja, el soplado de separación y la entrega al siguiente mecanismo. Cada circuito debe medirse durante el ciclo real.
Papel continuo y tambor aspirante
Coordinar tensión y guiado del papel continuo

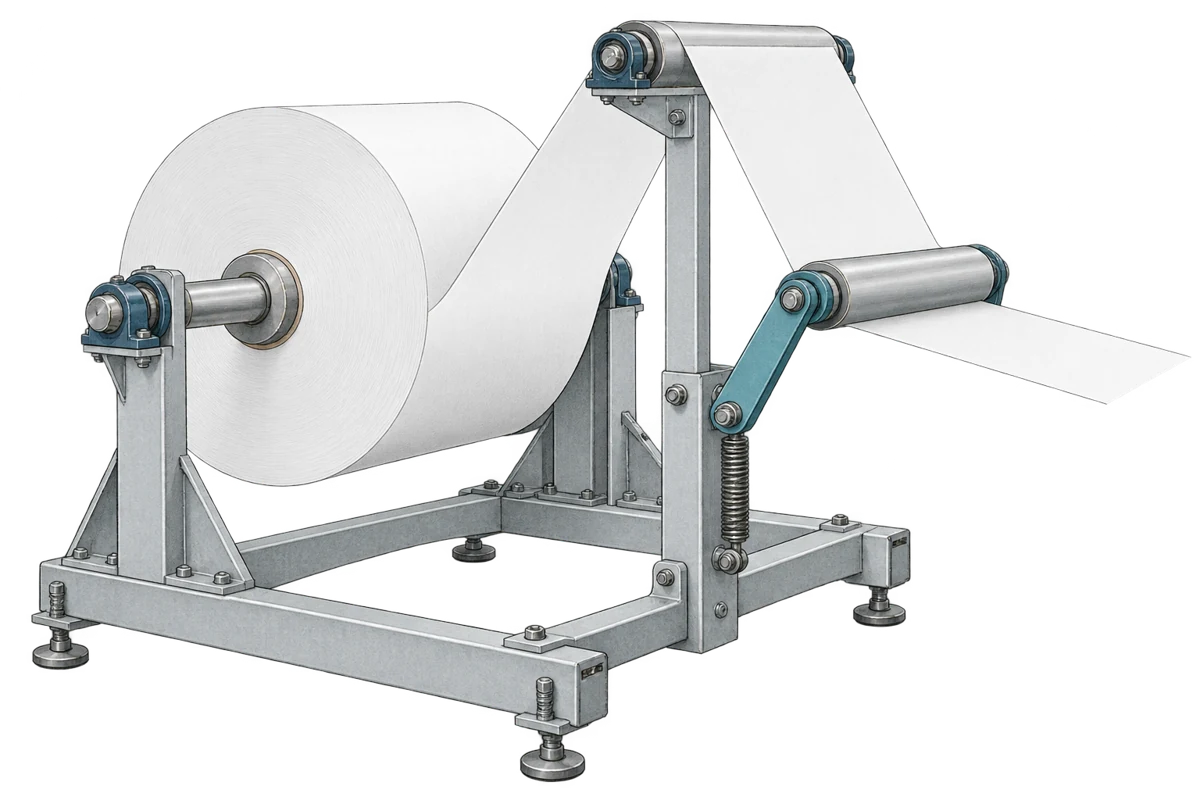

En impresión de bobina, el recorrido y la tensión de la banda condicionan su estabilidad. El rodillo bailarín y los elementos de guiado forman parte del control mecánico. Si la línea incorpora rodillos o apoyos aspirantes, su función se define por separado y se estudia con la velocidad y el ancho del papel.

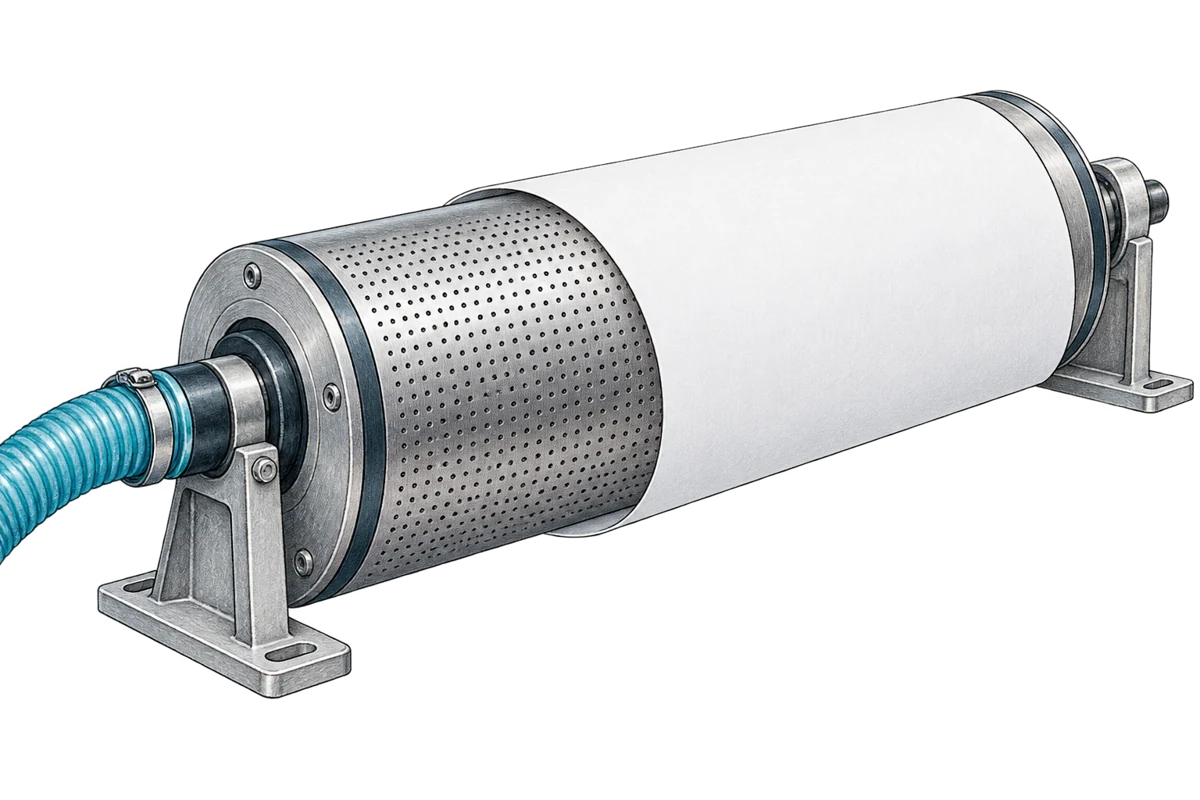

Sujetar el papel sobre un tambor aspirante
Un tambor perforado puede mantener la hoja apoyada durante una etapa de transporte de impresión. El área cubierta, las zonas activas y la sincronización de entrega determinan la demanda. Revisa la limpieza de las perforaciones y la liberación prevista antes de interpretar un deslizamiento como falta de capacidad de la bomba.
Acabado y manipulación del papel

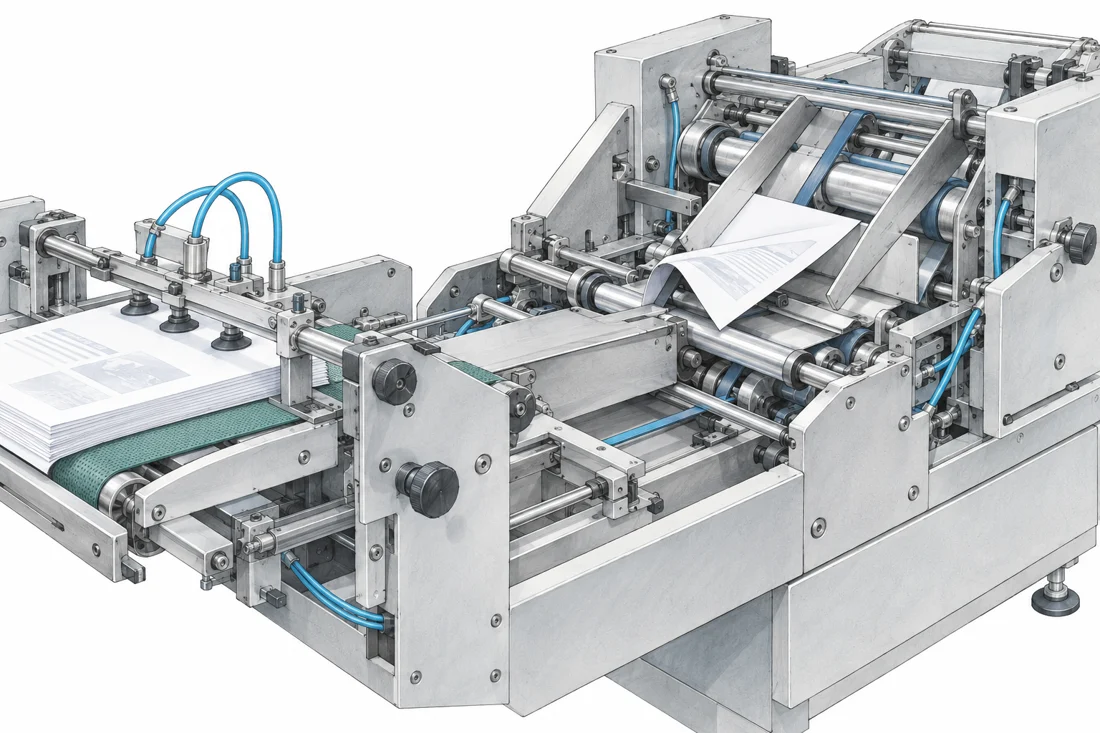

Plegar con una alimentación regular
La plegadora necesita recibir cada pliego en la posición y el momento previstos. El vacío de toma y el transporte se coordinan con rodillos y guías. Comprueba si el fallo comienza antes del primer pliegue o durante el recorrido. Una entrega irregular puede causar resultados variables aunque los ajustes de plegado permanezcan constantes.

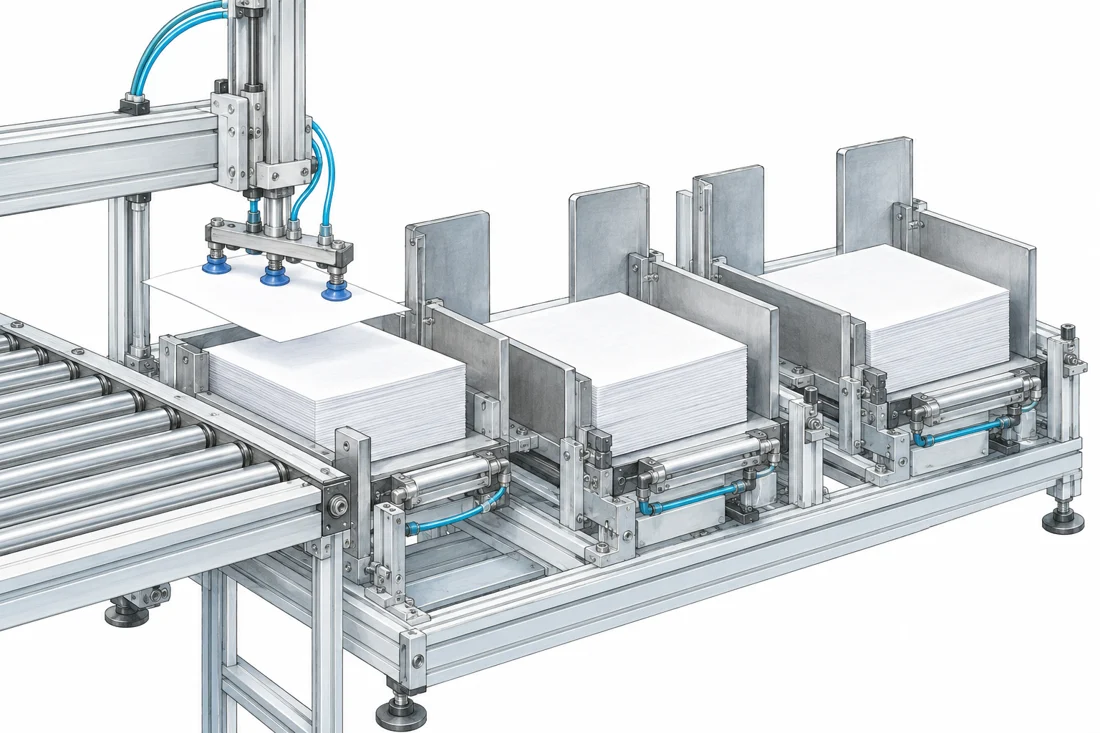

Alzar y reunir hojas
Una alzadora combina hojas procedentes de varias estaciones. Cada punto necesita captar una sola unidad y entregarla al transporte común. Comprueba diferencias de gramaje, nivel de pila y ajuste entre estaciones. Si comparten suministro, registra la simultaneidad: una fuga en una toma puede afectar al comportamiento de las restantes.
Mover pilas sobre mesas de aire
Algunas guillotinas y mesas de preparación utilizan aire para facilitar el desplazamiento del papel. El suministro debe corresponder a esa función y a la superficie de trabajo. Revisa salidas obstruidas y distribución del aire. Este servicio de soplado se estudia por separado del vacío empleado para captar hojas en el alimentador.
Alimentar cubiertas en encuadernación

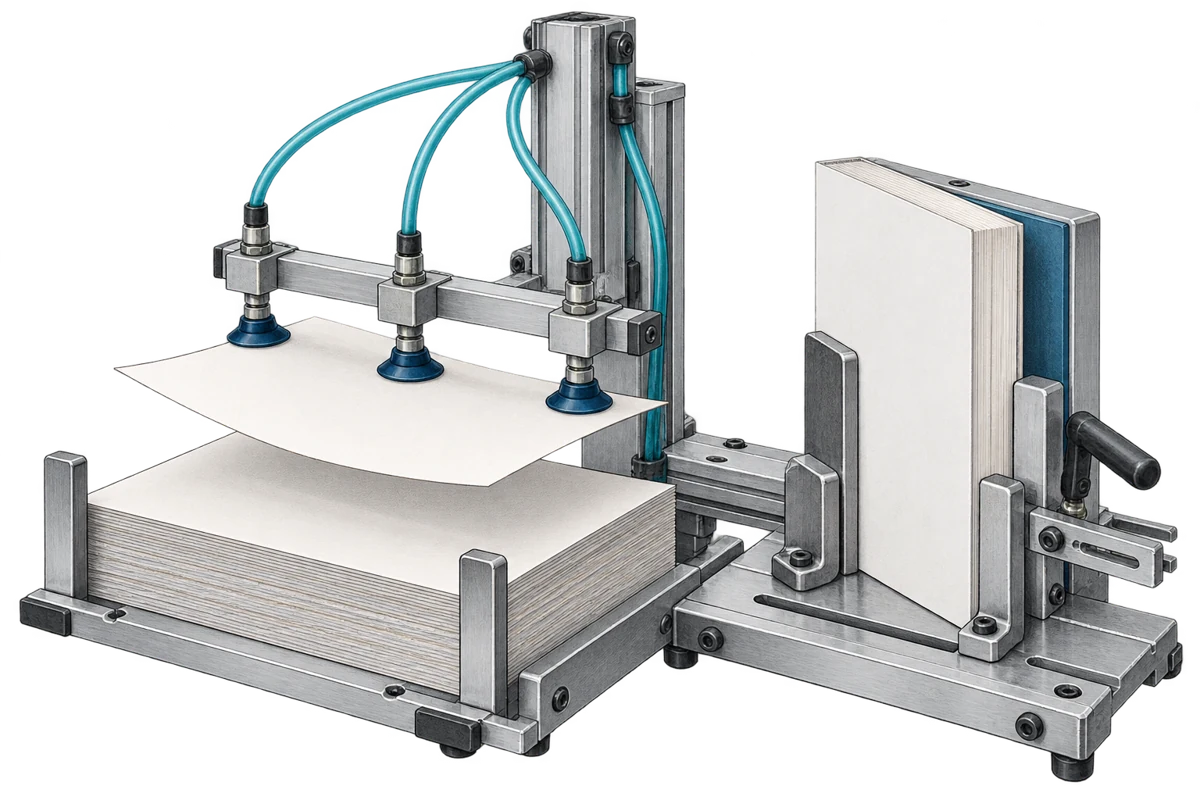

Las cubiertas flexibles requieren una toma compatible con su acabado y su rigidez. Ajusta la disposición del cabezal al tamaño del libro y comprueba que la cubierta llegue apoyada y alineada a la estación siguiente. La captación de cubiertas y la manipulación del bloque del libro se describen como operaciones distintas.

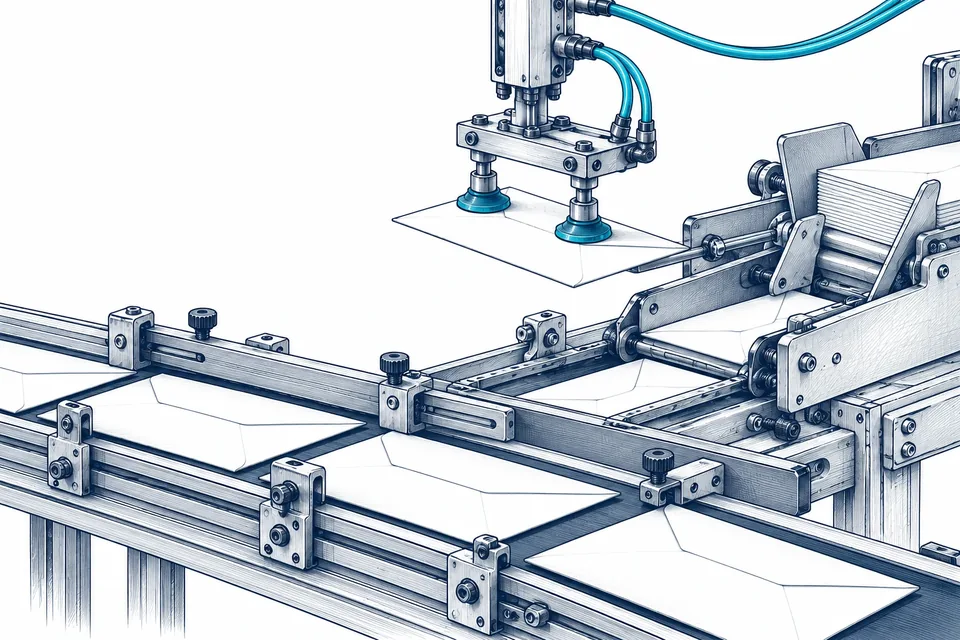

Alimentar sobres y papeles conformados
Los sobres presentan capas, solapas y zonas con distinta rigidez. La toma debe adaptarse a la superficie realmente disponible, sin asumir el comportamiento de una hoja plana. Cuando varias estaciones comparten una red, registra cuáles funcionan simultáneamente. El balance de consumo debe incluir las fugas que aparecen durante cada transferencia y cada cambio de posición.
Recoger recortes en acabado gráfico

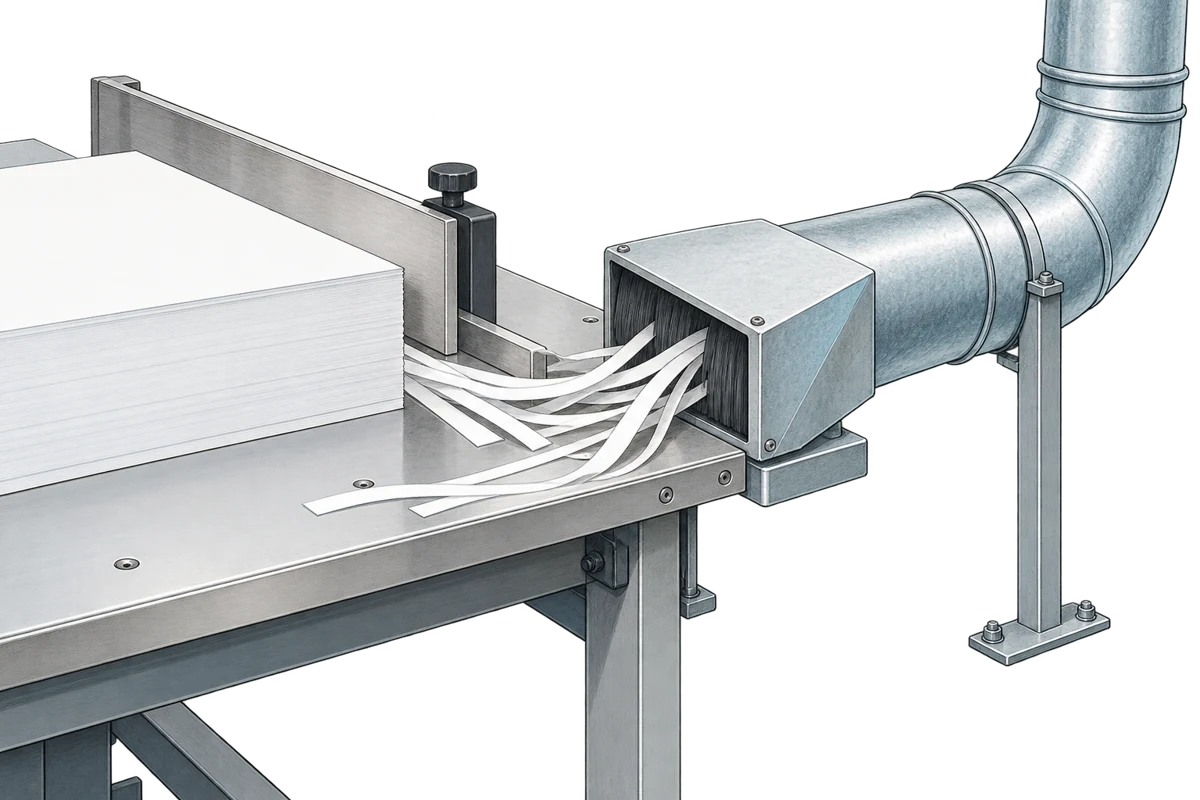

Las tiras de papel procedentes del acabado necesitan una captación y una separación adecuadas. Describe ancho, longitud y cantidad de recorte, además del recorrido del conducto. El residuo se gestiona en el sistema destinado a ese servicio; no debe introducirse en el circuito de vacío de las ventosas por compartir la misma máquina.
Conexiones y equipos combinados
Conservar el paso de las conexiones
Una manguera doblada o un racor de sección reducida puede limitar el caudal aunque no tenga una fuga visible. Comprueba diámetro interior, longitud y estado de cada conexión del cabezal. Tras una sustitución, conserva el paso útil previsto por el fabricante de la prensa y verifica que el movimiento no estrangule la línea.
Filtros, mangueras, válvulas, ventosas y ajustes de máquina influyen en la alimentación. Un fallo de toma no implica necesariamente una bomba averiada.
Coordinar vacío y aire con una DVT
Una bomba combinada reúne dos funciones que la prensa debe poder utilizar. Las DVT 3.60, 3.80, 3.100 y 3.140 permiten estudiar escalones de capacidad diferentes. La elección requiere comprobar demanda de aspiración, demanda de soplado y variante de presión. La denominación DVT por sí sola no define las prestaciones de la ejecución.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
En una imprenta, la toma del pliego y la separación de las hojas deben describirse como funciones distintas. Una DVT puede prestar ambos servicios, pero cada circuito tiene sus conexiones, ajustes y demanda. Indica si la dificultad aparece al levantar la hoja, al entregarla a los rodillos o al mantenerla guiada. Esa localización permite comparar DVT 3.60, 3.80, 3.100 y 3.140 con la función real de la prensa.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
Registra por separado el vacío de las ventosas y la presión del soplado de separación. Una lectura correcta en la salida del equipo puede coexistir con una caída junto al alimentador. Conviene anotar ambas durante la misma tirada y con el mismo papel. En una bomba combinada, escribir un único valor de presión deja sin describir la otra función y puede conducir a una sustitución que no resuelva el problema.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
El papel poroso permite una entrada de aire diferente de la que presenta una hoja estucada. También influyen formato, gramaje, ondulación y superficie efectiva de las ventosas. Incluye en la prueba un pliego representativo y el ajuste habitual de las boquillas. No confundas el aire que se utiliza deliberadamente para separar hojas con una fuga no prevista en una manguera o en una conexión de aspiración.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
La cadencia exige observar cuándo se abre cada ventosa, cuándo entra el soplado y cuándo los rodillos reciben el pliego. Un ajuste que funciona a velocidad reducida puede fallar al aumentar la tirada. Documenta esa transición y los servicios que coinciden: alimentador, plegadora, alzadora o mesa de aire si comparten suministro. Así se identifica si la limitación depende del ciclo, del formato o de una demanda adicional.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
Polvo de papel, fibras y partículas de acabado pueden llegar a los filtros del circuito. Su presencia depende del sustrato y de la operación, por lo que conviene registrar qué trabajos producen más suciedad. La entrada de polvo no debe compensarse retirando el elemento filtrante. Para papeles especiales o procesos con vapores, identifica el contaminante y confirma la protección antes de elegir una ejecución de bomba combinada.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
En reposiciones para maquinaria gráfica usada o importada, compara la frecuencia indicada en la placa de la DVT con la red de la planta. Añade fotografías de las conexiones de aspiración y soplado, posición de montaje y espacio de ventilación. La adaptación mecánica debe conservar la identificación de los dos servicios. Una conexión intercambiada o una salida estrangulada puede alterar el comportamiento aunque la referencia comercial parezca correcta.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En artes gráficas, compara el consumo durante tirada, cambio de formato y espera entre trabajos. Una DVT atiende aspiración y soplado, por lo que la evaluación debe conservar ambos servicios y la misma cadencia de pliegos aceptados. Una mejora energética pierde sentido si introduce dobles hojas, fallos de registro o más paradas. La regulación se confirma para la ejecución y el alimentador concretos.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
La imprenta necesita identificar por separado los filtros y consumibles del equipo combinado y los elementos del alimentador. Planifica las revisiones según el papel procesado, las horas de tirada y las paradas disponibles. Para una reposición de DVT, facilita la placa completa: la referencia general de la prensa no identifica por sí sola las piezas de su unidad de vacío y soplado.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Guarda una referencia por familia de papel: formato, gramaje, velocidad de prensa, ajustes del alimentador y lecturas de cada circuito. Resulta útil conservar la condición al comienzo de la tirada y cuando la pila cambia de altura. Si el fallo solo aparece con un sustrato, esa comparación aporta más información que medir la bomba sin papel. Las incidencias deben vincularse con doble hoja, falta de toma o entrega irregular.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Antes de sustituir la bomba, revisa labios de ventosas, mangueras flexibles, filtros, boquillas y pasos del alimentador. Comprueba que el soplado no desordena la pila mientras el vacío intenta captar. Si una zona de toma funciona peor que otra, compara sus recorridos y elementos de regulación. El diagnóstico debe mantener separados los circuitos de vacío y presión para evitar que una corrección en uno oculte el problema del otro.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
El mantenimiento de una DVT debe corresponder al modelo y a su variante. La inspección de filtros de aspiración y de aire de soplado no se resume en revisar una sola entrada. Conserva el registro de horas y del papel trabajado, porque la carga de fibras puede variar mucho entre tiradas. Para intervenir en paletas o componentes internos, utiliza el manual del equipo y verifica después las dos prestaciones del conjunto.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Para solicitar refacciones BECKER de una imprenta, envía la placa de la bomba además de la marca y modelo de la prensa. Identifica si el repuesto pertenece al lado de aspiración, al de soplado o al accionamiento. Las denominaciones locales «bomba de aire», «bomba de succión» y «compresor de imprenta» pueden referirse al mismo equipo combinado. El modelo DVT completo y su número de serie eliminan esa ambigüedad.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de imprentas y artes gráficas
Para consultar una solución de imprentas y artes gráficas, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Imprentas y artes gráficas en Latinoamérica
Términos habituales de esta guía: bombas de vacío para imprentas, vacío y soplado para artes gráficas, bomba para imprenta offset, alimentador de pliegos, marcador de papel, separación de hojas, succión de papel, toma de pliegos por ventosas, bombas combinadas BECKER, BECKER DVT 3.60, BECKER DVT 3.80, BECKER DVT 3.100. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre imprenta y artes gráficas
¿Por qué falla al cambiar de papel?
Otro gramaje, acabado o porosidad puede cambiar la estanqueidad y la separación. Conviene revisar ventosas, soplado y ajustes antes de atribuir el fallo a la bomba.
¿Puedo sustituirla solo por una de la misma potencia?
La potencia no confirma la equivalencia. Hay que comparar función, caudal al punto de trabajo, conexiones, tensión y frecuencia.
¿Cómo pido paletas o filtros?
Envía una fotografía de la placa y la referencia del repuesto, si la tienes. Confirmamos la ejecución y el juego original BECKER correspondiente.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos BECKER para esta industria
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Vacío y soplado combinados

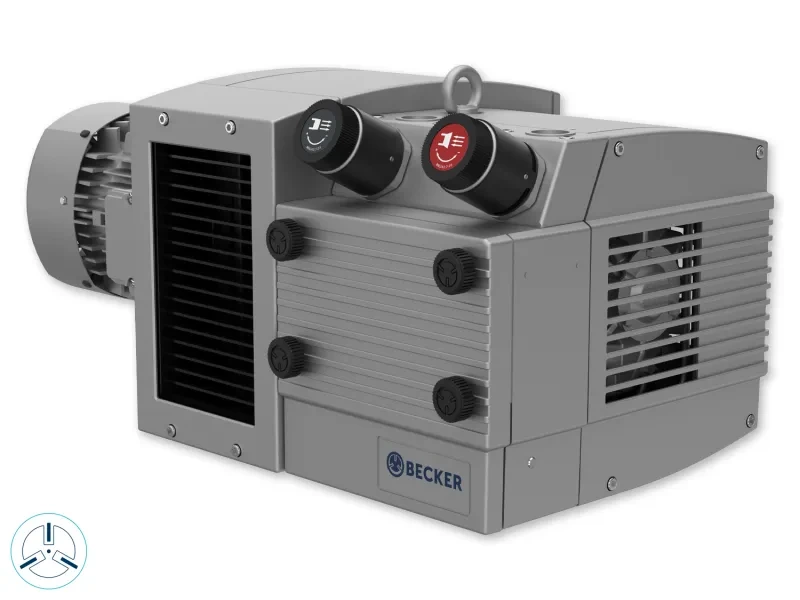

BECKER DVT 3.60
Alimentadores gráficos con demanda combinada de vacío y aire.
Integra aspiración y suministro de aire a presión. Ambos servicios se comprueban con la máquina, incluyendo conexiones, caudal, variante de presión y frecuencia de alimentación.
Punto de trabajo · BECKER DVT 3.60
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Vacío y soplado combinados
BECKER DVT 3.80
Referencia DVT para comparar la toma y separación de pliegos.
Integra aspiración y suministro de aire a presión. Ambos servicios se comprueban con la máquina, incluyendo conexiones, caudal, variante de presión y frecuencia de alimentación.
Conexiones y montaje · BECKER DVT 3.80
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Vacío y soplado combinados
BECKER DVT 3.100
Circuitos combinados que requieren estudiar un escalón de mayor caudal.
Integra aspiración y suministro de aire a presión. Ambos servicios se comprueban con la máquina, incluyendo conexiones, caudal, variante de presión y frecuencia de alimentación.
Respuesta durante el ciclo · BECKER DVT 3.100
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Vacío y soplado combinados
BECKER DVT 3.140
Alimentación gráfica con demanda elevada, sujeta a la curva de la variante.
Integra aspiración y suministro de aire a presión. Ambos servicios se comprueban con la máquina, incluyendo conexiones, caudal, variante de presión y frecuencia de alimentación.
Ejecución eléctrica · BECKER DVT 3.140
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Vacío y soplado combinados
BECKER T 4.10 DV
Equipos gráficos con servicio combinado de menor escala.
Integra aspiración y suministro de aire a presión. Ambos servicios se comprueban con la máquina, incluyendo conexiones, caudal, variante de presión y frecuencia de alimentación.
Condiciones del gas · BECKER T 4.10 DV
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Paletas en seco
BECKER KVT 3.80
Referencia para circuitos de sujeción y transporte de papel por vacío. Conviene registrar pérdidas en mangueras, ventosas activas y comportamiento con papeles de distinta porosidad antes de dimensionar el equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER KVT 3.80
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER VT 4.10
Tomas de papel o circuitos de aspiración independientes.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Filtración y pérdidas · BECKER VT 4.10
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Paletas en seco
BECKER VT 4.40
Para estudiar la aspiración de hojas en alimentadores y estaciones auxiliares de acabado. Permite comparar una fuente de vacío independiente cuando el caudal de las ventosas y la cadencia de la máquina están definidos.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Vacío disponible en el consumidor · BECKER VT 4.40
Registra la presión junto al útil o la cámara, además de la lectura en la bomba. Anota fugas previstas, consumidores simultáneos y estado de los filtros. Para comparar alternativas, utiliza la curva de la ejecución y conserva la frecuencia, la tensión y las condiciones de referencia. La selección debe cubrir el ciclo real sin deducir la capacidad únicamente de la potencia del motor.
Paletas en seco
BECKER VTLF 2.200
Aspiración de varios puntos cuando el caudal requerido lo justifica.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Mantenimiento y consumibles · BECKER VTLF 2.200
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Compresor de paletas en seco

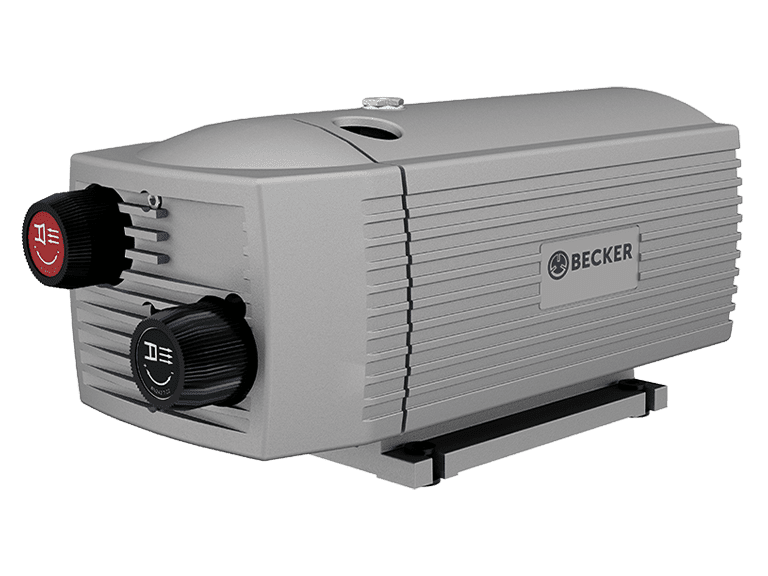

BECKER DT 4.10
Aire de separación o guiado en un circuito de soplado propio.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Refrigeración y ambiente · BECKER DT 4.10
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Compresor de paletas en seco
BECKER KDT 3.60
Alternativa para estudiar el aire de separación y soplado de hojas. La selección parte de la presión y del caudal requeridos por las boquillas, diferenciando este servicio del circuito de aspiración.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Aire útil en el punto de soplado · BECKER KDT 3.60
Define la presión y el caudal necesarios en cada consumidor. Después incorpora las pérdidas de conductos, válvulas, filtros y boquillas, así como la simultaneidad de uso. Contrasta ese punto con la curva correspondiente a la ejecución. Documenta también el procedimiento de regulación y los límites de operación para evitar que una modificación de la red cambie las condiciones del equipo.
Canal lateral
BECKER SV 300/1
Aire o aspiración dentro del rango de baja presión diferencial de la ejecución.
Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.
Comparación de la alternativa · BECKER SV 300/1
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Comparar las cuatro DVT para artes gráficas
Las DVT 3.60, 3.80, 3.100 y 3.140 son cuatro modelos base. Dentro de cada uno existen ejecuciones de presión diferentes. La comparación siguiente mantiene separados el caudal nominal y la variante: el primer valor de caudal corresponde a 50 Hz y el segundo a 60 Hz.
| Modelo | Caudal nominal 50 / 60 Hz | Variantes de presión relativa | Qué comprobar en la imprenta |
|---|---|---|---|
| DVT 3.60 | 58 / 69 m³/h | ±0,5 o ±0,6 bar | Toma y separación con la cadencia real |
| DVT 3.80 | 70 / 82 m³/h | ±0,5 o ±0,6 bar | Formato, porosidad y demanda simultánea |
| DVT 3.100 | 103 / 120 m³/h | ±0,5 o ±0,6 bar | Pérdidas de los circuitos y ejecución eléctrica |
| DVT 3.140 | 137 / 160 m³/h | ±0,5 o ±0,6 bar | Curva de la variante y regulación de la máquina |
Estos valores nominales no describen el caudal en cualquier presión de trabajo. Las ejecuciones de ±0,5 y ±0,6 bar tienen datos propios, incluyendo potencia. Para sustituir una bomba, identifica el modelo completo y la placa; después compara las dos funciones del equipo con los requisitos de la prensa.
El soplado de separación y la aspiración de las ventosas se revisan como circuitos distintos, aunque una misma DVT los alimente. Una incidencia en el papel puede proceder de boquillas, mangueras, filtros, ventosas o sincronización. Por eso conviene observar el ciclo y registrar cada presión en el punto donde se utiliza.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para imprenta y artes gráficas. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
