Soplantes BECKER para fabricación aditiva metálica
En impresión 3D metálica, la circulación del gas ayuda a mantener las condiciones de trabajo sobre el lecho de polvo. El circuito integra movimiento de gas, filtración y control térmico.
Fabricación aditiva
Mantener el gas de proceso en circulación

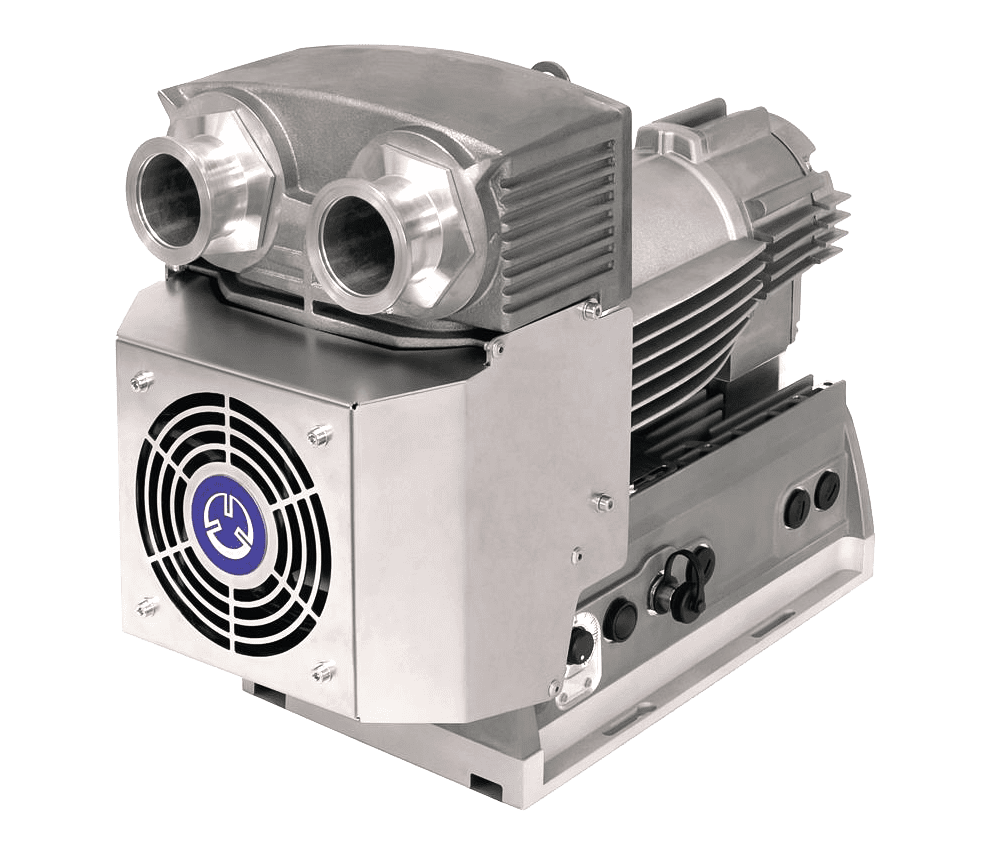

Una ejecución estanca se selecciona por gas, caudal, diferencia de presión, temperatura y fuga admisible. La aptitud para polvo metálico o atmósferas especiales debe confirmarse para el conjunto concreto.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Conoce 28 aspectos de fabricación aditiva, preparación de cámaras y circulación de gas, con una ilustración diferente para cada tema.
Tipos de fabricación aditiva
Distinguir fabricación metálica por lecho de polvo
La pieza se forma dentro de una atmósfera y una cámara diseñadas para el proceso. Los requisitos de gas, filtración y control dependen del material y de la tecnología. Las referencias de esta página orientan la selección del servicio de gas. No constituyen una equivalencia automática para cualquier impresora o aleación.
Caso práctico: Se introduce un polvo distinto en la impresora
La nueva composición puede cambiar los requisitos del proceso y de manipulación de residuos. Antes de trasladar parámetros anteriores, confirma la receta y la compatibilidad de la instalación con su fabricante. La selección del generador y sus accesorios debe basarse en las condiciones aprobadas para ese material concreto.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.

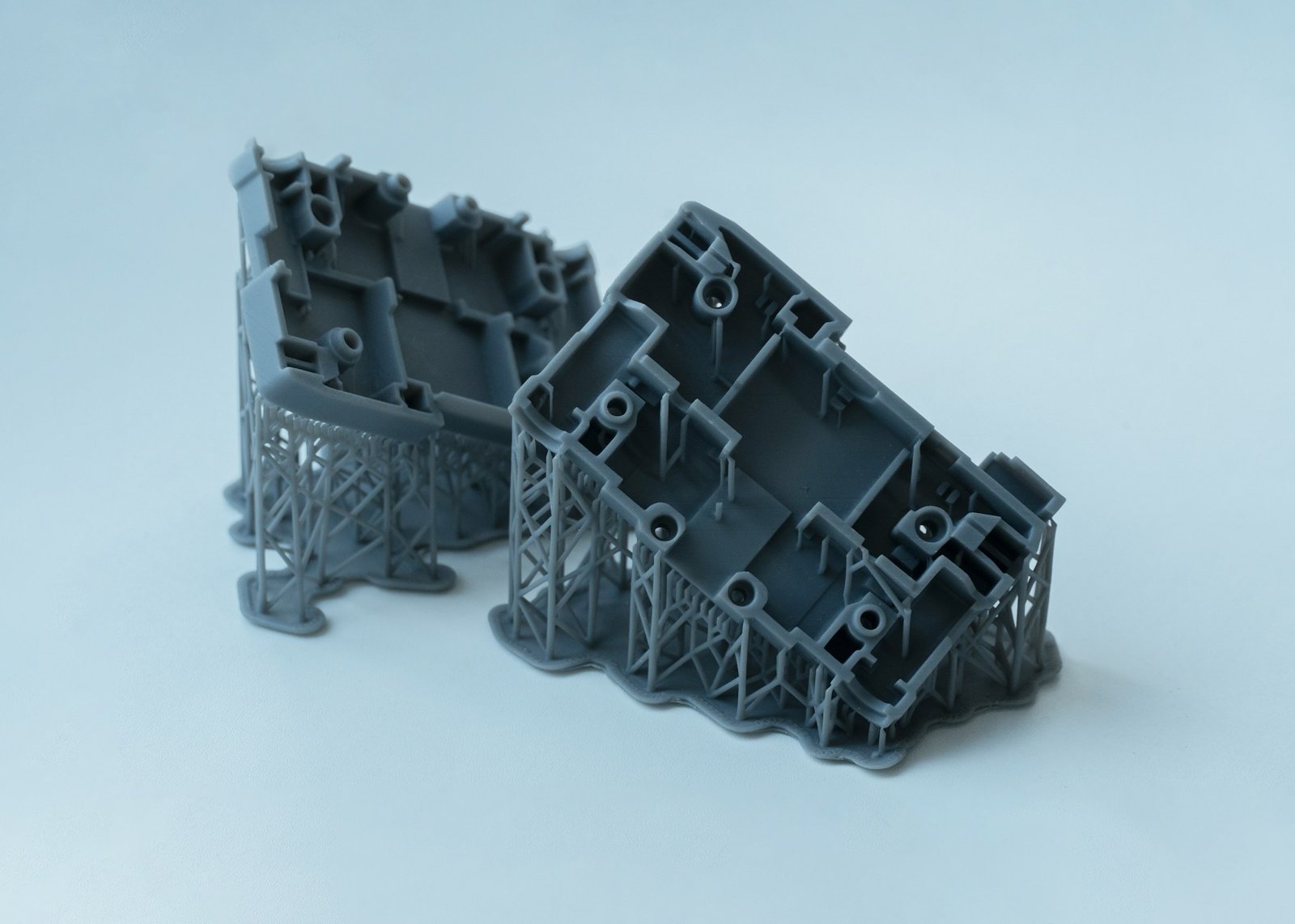

Diferenciar procesos con polímeros
Una impresora de resina o un proceso con polímeros puede necesitar servicios distintos de un sistema metálico con atmósfera inerte. Identifica si la función es sujeción, evacuación, extracción o recirculación. La composición del efluente y las condiciones térmicas deben verificarse. El nombre fabricación aditiva no define por sí solo una tecnología de bomba.
Identifica la tecnología y su función de vacío. La vista de polímeros no implica los mismos requisitos que una máquina de metal.
Preparación de la cámara
Separar antecámara y cámara de trabajo
Una guantera utilizada para manipular materiales tiene un volumen de transferencia distinto del recinto principal. Describe qué puerta y qué conexiones intervienen en cada fase. La preparación de la antecámara debe conservar las condiciones previstas del material y del gas, sin trasladar automáticamente la demanda del circuito de recirculación.
Evacuar una cámara antes del proceso
La evacuación inicial y la recirculación continua son servicios distintos. La primera reduce la presión; la segunda mueve gas dentro de un circuito. Identifica la secuencia real de la máquina antes de elegir equipo. El volumen libre, la presión objetivo y el tiempo de preparación determinan el estudio del sistema de evacuación.
La evacuación retira aire antes del llenado con gas inerte. Se define con volumen conectado, presión objetivo y tiempo disponible.
Distinguir evacuación y reposición de gas
La preparación de una cámara de fabricación aditiva puede combinar extracción y admisión de gas mediante circuitos separados. Registra presión inicial, condición final y secuencia autorizada por la máquina. El equipo que recircula gas durante la fabricación no desempeña necesariamente la misma función que el servicio de preparación.
Preparar la recuperación de presión
Antes de una apertura prevista, el control define cómo se recupera la presión de la cámara y qué gas puede admitirse. Esa elección debe ser compatible con el material, la atmósfera y el procedimiento de la impresora. El punto de admisión, el paso disponible y la filtración influyen en cómo se recupera la presión. La secuencia de apertura y liberación debe corresponder al diseño de la máquina y al producto tratado.
Recirculación y condiciones del gas
Recircular gas sobre el lecho de polvo
La distribución del flujo debe corresponder al diseño de la cámara y al proceso de fabricación. No basta con aumentar el caudal: también importa cómo atraviesa la zona de trabajo. Registra composición, presión, temperatura y pérdida del circuito. La filtración se selecciona para los productos generados y el polvo presente, con los requisitos específicos de seguridad del proceso.

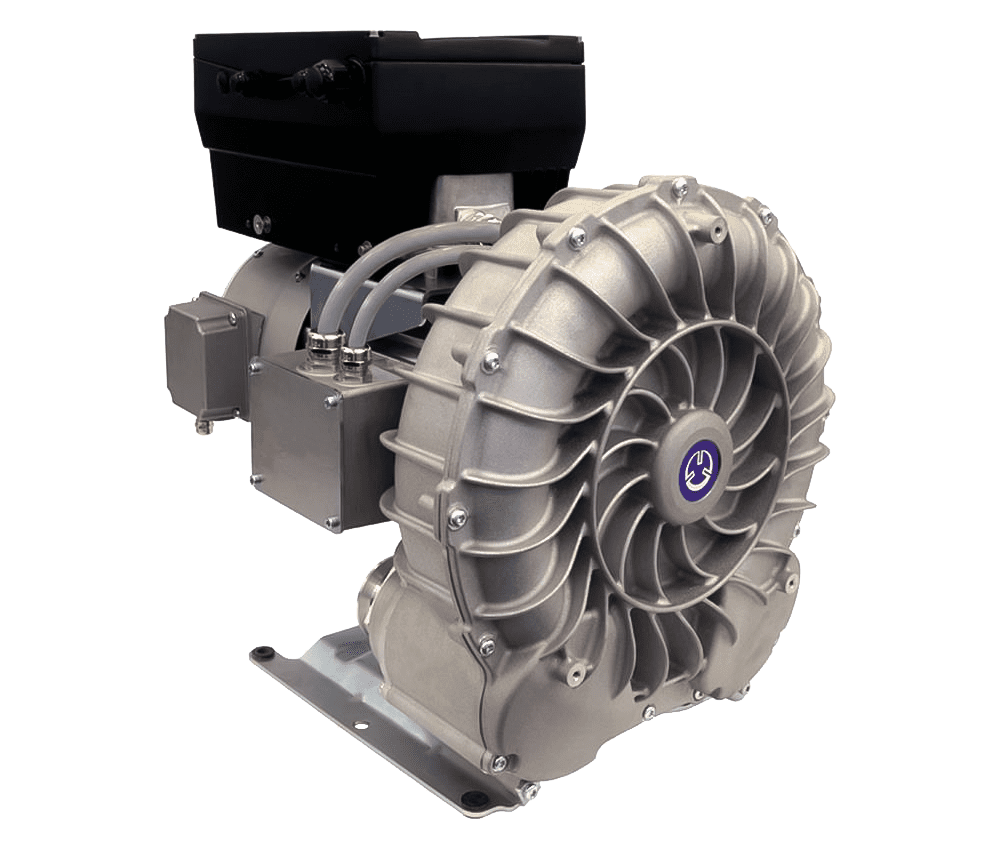

Las soplantes estancas mantienen el gas en circulación. El flujo a través de la cámara forma parte del control de la atmósfera de fabricación.
Caso práctico: La circulación varía durante una campaña
Relaciona la variación con material, duración del trabajo y estado del filtro. La diferencia de presión medida en el elemento, cuando esté instrumentada, ayuda a seguir su evolución. Mantén la configuración autorizada de gas y protección; una lectura diferente no justifica retirar filtración para recuperar caudal.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Distribuir el flujo en la cámara
La entrada y el retorno influyen en el barrido de la zona de construcción. El diseño debe evitar perturbaciones no previstas sobre el lecho de polvo. La demanda se define con la máquina y sus filtros instalados. Las pruebas se comparan con iguales condiciones de carga, temperatura y estado de los elementos filtrantes.
Comparar el caudal de recirculación
El valor de circulación que requiere la impresora metálica debe contrastarse con la medida y sus condiciones. Conserva gas, presión y temperatura al comparar una receta de fabricación con otra. Indica si el caudal se expresa en las condiciones reales de la línea o referido a otras condiciones. Presión, temperatura y composición pueden cambiar la interpretación. Conserva las unidades y la referencia del instrumento al comparar resultados.

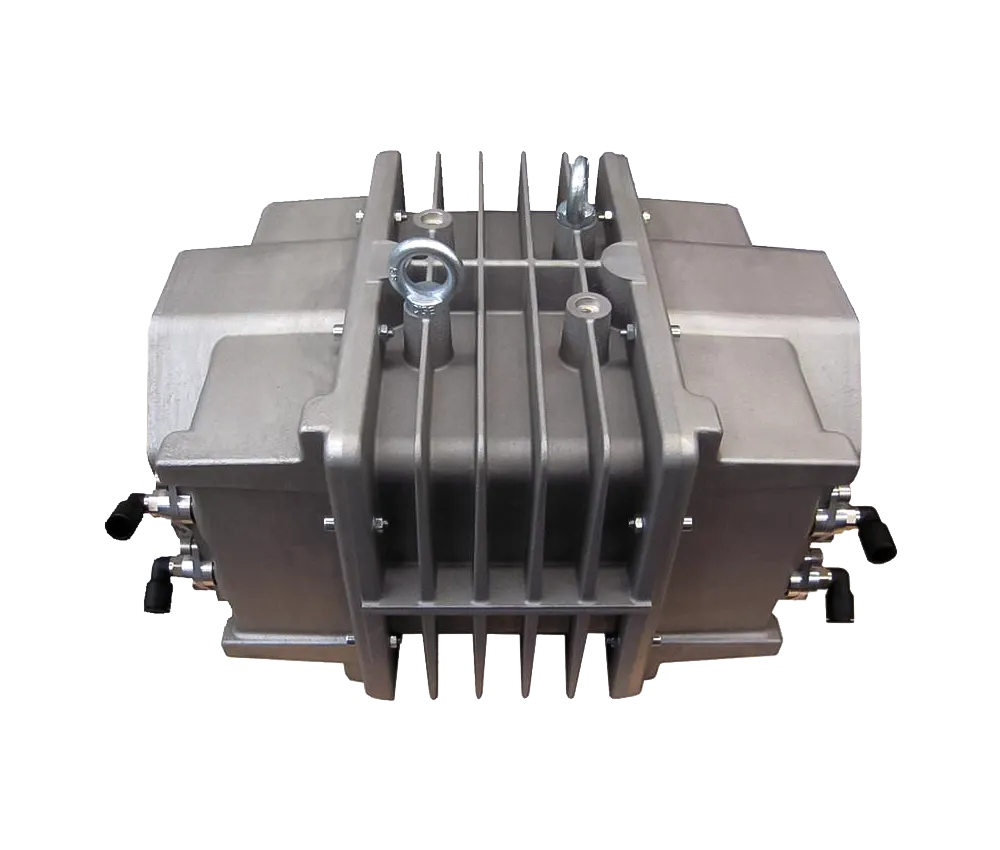

Intercambiar calor en el circuito
El gas recirculado puede transportar calor desde la zona de proceso. Un intercambiador contribuye a mantener las condiciones definidas por el fabricante de la máquina. Describe temperaturas de entrada y salida, caudal y pérdida de presión. La selección del generador debe considerar todo el circuito, incluido el aumento de resistencia por ensuciamiento de los elementos.

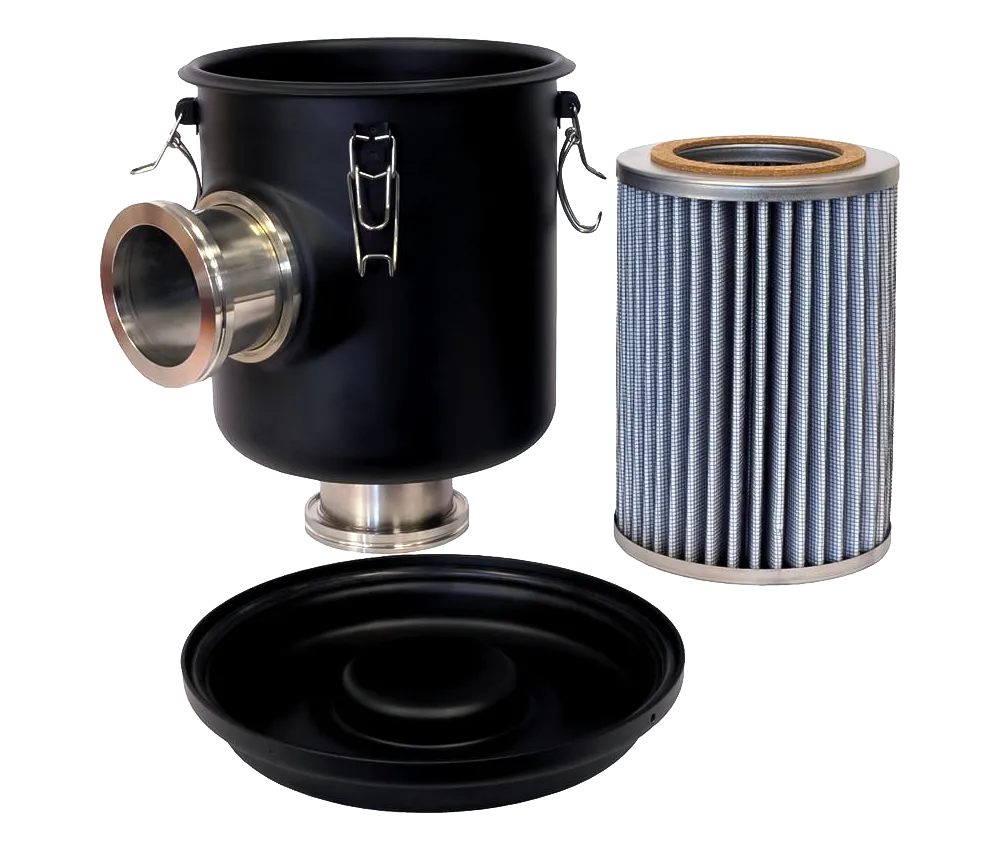

Mantener el retorno cerrado y filtrado
Una instalación de recirculación necesita limitar entradas de aire y pérdidas del gas de proceso. La estanqueidad se evalúa en conexiones, válvulas, cámara y equipo. Una soplante de aire convencional no se considera automáticamente adecuada. Las ejecuciones estancas VASF y VARIAIR SV se estudian con la composición del gas y las condiciones de servicio.
Caso práctico: El circuito no recupera su estado tras mantenimiento
Comprueba referencias instaladas, conexiones intervenidas y procedimiento de acondicionamiento del gas. Una pieza de tamaño similar puede presentar otra pérdida de presión o material de sellado. La puesta en servicio debe verificar el conjunto según documentación, no limitarse a observar que el motor gira sin una alarma inmediata.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Definir el punto de análisis del gas
La verificación de la atmósfera de fabricación necesita una muestra que represente la zona de interés. Ubica la toma respecto a cámara, filtro y retorno, y documenta qué componente mide el analizador. El punto de toma y el acondicionamiento de la muestra deben conservar la propiedad que se quiere evaluar. Identifica gas, presión, temperatura y método de análisis, sin confundir una lectura de proceso con una certificación del suministro.
Incluir las pérdidas de los accesorios
Un cambio de codo, válvula o tramo de retorno puede modificar la resistencia de circulación. Conserva longitudes, diámetros y accesorios del circuito de la impresora al comparar propuestas. La presión diferencial disponible se contrasta con la red completa y con el estado previsto de la filtración.
Prever cambios de presión en el retorno
Una parada o una maniobra del circuito puede modificar el balance entre sus tramos. La función de retención debe estudiarse con el gas de fabricación, la presión diferencial y la secuencia de la impresora. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
Controlar la temperatura del gas
La temperatura afecta a la densidad y al comportamiento del circuito. Registra dónde se mide y qué rango admite la ejecución del equipo. Comprueba también el funcionamiento del intercambio térmico y la ventilación del entorno. Un aumento de temperatura puede modificar el punto de trabajo aunque la velocidad de giro permanezca constante.
Polvo y materiales de construcción
Transportar polvo con equipo dedicado
Los polvos de fabricación aditiva requieren considerar material, granulometría, reactividad y contaminación cruzada. El generador debe quedar separado del sólido mediante el sistema previsto por el fabricante. No se utiliza una soplante cualquiera para aspirar directamente polvo metálico. La elección se integra en una evaluación específica del proceso y de su atmósfera.
El transporte neumático mueve el polvo con una corriente de gas. La separación y la filtración impiden que alcance componentes no previstos para recibirlo.
Definir el material de construcción
El tipo de polvo influye en la gestión de filtros, residuos y atmósfera. Aporta la identificación del material y su documentación al solicitar una solución. La apariencia del polvo no permite determinar compatibilidad ni riesgos. La propuesta debe corresponder a la máquina, al gas y al procedimiento de operación realmente utilizados.
Distinguir polvo de otros contaminantes
La presencia de polvo fino, fibras o gotas exige describir el contaminante que llega a cada tramo del circuito. No basta con indicar el metal de fabricación. La compatibilidad del sistema, sus filtros y el procedimiento de gestión se confirman para la mezcla real y las condiciones del proceso.
Integración y mantenimiento
Preparar puertos y conexiones
Identifica por separado aspiración, retorno, evacuación y líneas auxiliares. El diámetro, las juntas y los materiales deben corresponder al circuito definido para la máquina. Una conexión similar por fuera puede tener otra función o especificación. Conserva la documentación de la ejecución para que un mantenimiento futuro no altere la estanqueidad ni la capacidad de paso.
Conservar estanqueidad en la integración
Cada unión forma parte del límite del circuito. Revisa juntas, racores y accesos tras una intervención y aplica el procedimiento de comprobación previsto para la máquina. La estabilidad del gas no depende solo del equipo principal. Una pequeña entrada no controlada puede alterar condiciones que el proceso necesita mantener durante todo el trabajo.
Comprobar el conjunto de proceso
Cámara, separador, filtro y conductos deben evaluarse como un sistema. Las lecturas en varios puntos permiten localizar cambios de resistencia o fugas. La documentación debe identificar el gas y el estado del proceso durante cada prueba. Esto ayuda a evitar sustituciones basadas únicamente en una presión aislada junto al generador.
Situación: la máquina funciona correctamente con un filtro nuevo y pierde estabilidad a medida que avanza el trabajo.
Observar lo que retiene el filtro
El material retenido en un circuito de fabricación aditiva puede cambiar entre procesos y materiales. Identifica su naturaleza mediante el procedimiento previsto y relaciona la inspección con la campaña realizada. El aspecto de las fibras y del material retenido aporta información, pero no sustituye a la especificación del filtro ni a su pérdida de carga. El procedimiento de inspección y sustitución depende del contaminante y de la ejecución.
Inspeccionar el cierre de cámara
El polvo acumulado sobre una junta puede perjudicar el sellado. Sigue el procedimiento de limpieza y revisión del fabricante, con los medios apropiados para el material utilizado. No cambies compuestos de juntas sin comprobar compatibilidad. Después del cierre, verifica la estanqueidad con el método definido para la máquina y registra la intervención.
Revisa volumen conectado, presiones, válvulas, tuberías, fugas y secuencia de preparación. La recirculación no corrige una evacuación limitada.
Verificar el recinto con una referencia conocida
El estudio de estanqueidad debe conservar cierre, puertos y condiciones de la cámara de fabricación. Compara configuraciones documentadas para distinguir una desviación del recinto de una carga de gas asociada al proceso. Una subida de presión puede estar relacionada con fugas, liberación de gas del material o variaciones térmicas. La comparación necesita volumen, temperatura, tiempo y configuración conocidos; una lectura aislada no localiza por sí sola el origen.
Revisar líneas de refrigeración y gas
Los circuitos auxiliares deben estar identificados para evitar confundir entradas y retornos durante el servicio. Registra temperaturas, conexiones y especificaciones de los fluidos. La refrigeración puede condicionar la capacidad del equipo principal para mantener el proceso. Una modificación de trazado o intercambio térmico necesita volver a comprobar el funcionamiento del conjunto.
Compara temperaturas con igual régimen de fabricación. Un cambio del refrigerante puede modificar la temperatura del gas; conserva registros anteriores y posteriores a la intervención.
Sostener los conductos de la cámara
Las conexiones de la impresora necesitan conservar su posición durante el servicio y el mantenimiento. Describe los apoyos de conductos, intercambiadores y accesorios para evitar cargas que alteren uniones o cierres. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.
Identificar el acceso a los elementos de control
La instalación debe permitir reconocer válvulas, sensores y conducciones sin confundir servicios de gas y refrigeración. Conserva la identificación de cada conexión y la documentación de la ejecución. Un panel accesible facilita verificar la configuración antes de comparar una modificación del circuito.
Estudiar la atenuación sin alterar el circuito
Un accesorio acústico de una instalación de recirculación debe ser compatible con el gas y con los requisitos de estanqueidad. Su conveniencia se confirma como parte de la ejecución completa de fabricación aditiva. El silenciador se estudia junto con el caudal, la pérdida de presión y las condiciones de limpieza. Su incorporación debe conservar el punto de trabajo del sistema y el acceso necesario para inspección.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
En fabricación aditiva, identifica si el equipo participa en circulación de gas, preparación del material o una función auxiliar de vacío. Cada servicio tiene requisitos distintos. La tecnología de impresión y el nombre del polvo no bastan para seleccionar una bomba: se necesita conocer el circuito, el fluido real y la función autorizada por el fabricante de la impresora.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
Relaciona la presión con la cámara, el colector o el tramo de circulación donde se controla el proceso. Una lectura fuera del recinto puede incluir pérdidas del filtro y del intercambiador. Conserva el punto de medida al comparar trabajos, porque modificarlo puede aparentar una mejora sin cambiar las condiciones sobre la zona de fabricación.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
El caudal de circulación debe estudiarse junto con las restricciones del circuito y el estado de la filtración. No debe inferirse del volumen exterior de la impresora. Registra cartuchos instalados, trazado y accesorios autorizados; el comportamiento con un filtro nuevo puede diferir del observado al avanzar una campaña de trabajo.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
Distingue preparación, purga, fabricación y enfriamiento. La demanda y las condiciones del gas pueden cambiar entre fases aunque la pieza permanezca en la misma cámara. El análisis debe incluir los periodos prolongados de trabajo y los cambios de consigna, no solamente una comprobación breve realizada con la máquina fría y vacía.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
Los polvos y los gases de proceso necesitan una evaluación específica de compatibilidad y protección. No presupongas que una bomba estándar puede aspirar polvo metálico o utilizar cualquier atmósfera de fabricación. Comunica composición, partículas arrastradas y condiciones del recinto al responsable técnico antes de elegir materiales, filtración y ejecución del equipo.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
El acceso al filtro y a las conexiones debe respetar los procedimientos de la impresora y del sistema de gas. Considera refrigeración, espacio disponible y señales de supervisión dentro del conjunto. Una modificación de motor, velocidad o protecciones requiere validación de integración; la coincidencia de potencia no demuestra que la sustitución conserve el proceso.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En fabricación aditiva, separa la energía de preparación de la cámara de la utilizada en recirculación durante la construcción. Compara trabajos equivalentes en material, receta y duración. La regulación debe conservar el flujo de gas y las condiciones de la impresora. Una reducción de consumo no se valora aisladamente si cambia la retirada de partículas o la estabilidad del proceso.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
La campaña de fabricación y el material utilizado condicionan la atención a filtros y al circuito de gas. Prepara las intervenciones con el procedimiento de la impresora y las referencias exactas de sus componentes. Define qué comprobaciones permiten volver a producir después del servicio. La disponibilidad de piezas y de personal cualificado debe incluirse en la comparación de soluciones de vacío y recirculación.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Guarda una referencia por material y receta autorizada, incluyendo fase del ciclo, presión diferencial de filtros cuando se mida y temperatura del gas. Compara tendencias dentro de condiciones equivalentes. Una diferencia entre dos trabajos con polvos o estrategias distintas no puede atribuirse directamente al desgaste del equipo de circulación.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Revisa estanqueidad, conexiones, válvulas y filtración mediante el procedimiento del sistema. La inspección debe considerar tanto pérdida de gas de proceso como entrada de aire no deseada. Los elementos que estuvieron en contacto con polvo se manipulan según las instrucciones específicas del material, evitando que una limpieza altere el control de contaminación.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
Programa las intervenciones en coordinación con el estado de la cámara y del gas. La gestión de cartuchos y residuos depende del proceso real, no de una recomendación genérica para aire limpio. Registra qué se sustituyó y comprueba después las condiciones de circulación autorizadas antes de liberar un nuevo trabajo de fabricación.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Identifica la ejecución completa del generador y la referencia de cada elemento del circuito de gas. Conserva documentación de compatibilidad, sellos y filtros además de las dimensiones. Un repuesto que encaja físicamente puede cambiar materiales, pérdida de presión o estanqueidad, aspectos relevantes para mantener la configuración validada de fabricación aditiva.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de fabricación aditiva
Para consultar una solución de fabricación aditiva, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Fabricación aditiva en Latinoamérica
Términos habituales de esta guía: soplantes para fabricación aditiva, bombas para impresión 3D industrial, recirculación de gas inerte, atmósfera controlada impresión 3D, fabricación aditiva metálica, fusión de lecho de polvo, PBF-LB, SLM industrial, vacío para preparación de cámara, filtración de polvo metálico, circuito de argón, circuito de nitrógeno. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre fabricación aditiva
¿Recircular es lo mismo que evacuar?
No. Recircular mantiene un gas en movimiento dentro del circuito. Evacuar retira gas para reducir la presión de un volumen.
¿Por qué importa el filtro?
Al cargarse de partículas aumenta su resistencia y puede modificar el caudal. Conviene medir su efecto dentro del circuito.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos BECKER para esta industria
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 201/1
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Refrigeración y ambiente · BECKER VARIAIR SV 201/1
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 300/1
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Mantenimiento y consumibles · BECKER VARIAIR SV 300/1
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Canal lateral · dos etapas · ejecución estanca
BECKER VARIAIR SV 300/2 GAS-TIGHT
Para estudiar recirculación de gas en fabricación aditiva cuando se necesita comparar una ejecución estanca de dos etapas. Se revisan pérdidas de filtros, composición del gas y control de temperatura del circuito.
Ejecución estanca con regulación VARIAIR y refrigeración adicional. Se estudia para recircular gases compatibles, verificando presión de entrada, presión diferencial, temperatura, composición y estanqueidad del conjunto.
Comprobar la ejecución estanca · BECKER VARIAIR SV 300/2 GAS-TIGHT
Identifica el gas y sus posibles mezclas, además de la temperatura y la presión de entrada. Define la presión diferencial necesaria para vencer las pérdidas del circuito completo. La estanqueidad y la compatibilidad deben verificarse para la ejecución suministrada, sus conexiones y los accesorios. Documenta refrigeración, filtración y regulación sin trasladar automáticamente las condiciones de un circuito de aire a un circuito de gas.
Canal lateral en ejecución estanca
BECKER VARIAIR SV 500/1
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Comparación de la alternativa · BECKER VARIAIR SV 500/1
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Canal lateral en ejecución estanca
BECKER VASF 2.50/1-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Punto de trabajo · BECKER VASF 2.50/1-1.AC230
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Canal lateral en ejecución estanca
BECKER VASF 2.50/2-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Ejecución eléctrica · BECKER VASF 2.50/2-1.AC230
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Canal lateral en ejecución estanca
BECKER VASF 2.80/1-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Conexiones y montaje · BECKER VASF 2.80/1-1.AC230
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Canal lateral en ejecución estanca
BECKER VASF 2.80/2-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Condiciones del gas · BECKER VASF 2.80/2-1.AC230
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Canal lateral en ejecución estanca
BECKER VASF 2.120/1-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Respuesta durante el ciclo · BECKER VASF 2.120/1-1.AC230
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Canal lateral en ejecución estanca
BECKER VASF 2.120/2-1.AC230
Comparación de una ejecución estanca con las pérdidas y temperaturas del circuito.
La ejecución estanca se estudia para un gas compatible dentro de su rango de presión, temperatura y caudal. El circuito completo debe conservar las condiciones de estanqueidad y filtración del proceso.
Filtración y pérdidas · BECKER VASF 2.120/2-1.AC230
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Soplante radial regulada
BECKER VARIAIR RV 2.1944/10
Referencia radial para estudiar circulación de gas en instalaciones de impresión 3D industrial. El volumen requerido, la presión diferencial y las condiciones de entrada se contrastan con la ejecución autorizada para el proceso.
Referencia para estudiar circulación de gas cuando el circuito exige esta tecnología. Se verifican composición, temperatura, presión de entrada, presión diferencial y regulación con la documentación de la ejecución.
Definir el conjunto y la regulación · BECKER VARIAIR RV 2.1944/10
Describe el caudal requerido y la presión diferencial del circuito junto con las condiciones de entrada del gas. Confirma qué elementos incluye el suministro: variador, filtración, cabina y accesorios de conexión, según la referencia. La integración debe conservar ventilación, accesibilidad y límites de la ejecución. Para comparar alternativas, utiliza el punto de operación y el alcance completo del conjunto propuesto.
Soplante radial · conjunto con cabina
BECKER VATP 1600
Para comparar una solución radial integrada con cabina, filtración y regulación en servicios de circulación de gas. La integración en fabricación aditiva exige confirmar la ejecución, el tratamiento de partículas y la compatibilidad del circuito.
Conjunto radial con variador VARIAIR, filtración interna y cabina de reducción de ruido. La ejecución y sus materiales deben confirmarse para el gas, la temperatura y las condiciones de presión del circuito.
Definir el conjunto y la regulación · BECKER VATP 1600
Describe el caudal requerido y la presión diferencial del circuito junto con las condiciones de entrada del gas. Confirma qué elementos incluye el suministro: variador, filtración, cabina y accesorios de conexión, según la referencia. La integración debe conservar ventilación, accesibilidad y límites de la ejecución. Para comparar alternativas, utiliza el punto de operación y el alcance completo del conjunto propuesto.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
BECKER · FABRICACIÓN ADITIVA
BECKER CYCLEAM para impresión 3D metálica
Conoce el sistema BECKER CYCLEAM de recirculación y filtración de gas para fabricación aditiva. Consulta con Exportvacio la configuración adecuada para tu instalación.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para fabricación aditiva. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
