Transporte neumático con vacío y aire BECKER
Una corriente de gas mueve granulado, polvo u otros materiales por una tubería. El sistema combina toma de material, transporte y separación en destino; la bomba o soplante genera la diferencia de presión.
Transporte neumático
Del punto de carga al receptor
Para seleccionar el equipo hacen falta los datos del producto y del recorrido. La capacidad en kg/h no se convierte directamente en m³/h de aire sin estudiar tubería, elevación, pérdidas y modo de transporte.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Explora 28 aspectos de transporte neumático: origen del material, recorrido, receptor, descarga y condiciones del aire de transporte.
Definir el transporte y el producto
Diferenciar aspiración y presión
Un sistema puede transportar por depresión desde el origen o por impulsión desde una alimentación preparada. La arquitectura determina dónde se separa el material y cómo se gobierna la descarga. Identifica el principio antes de elegir equipo. Un generador de vacío y un compresor no se intercambian por tener potencias similares.
Caracterizar la granulometría
El tamaño de partícula y su dispersión influyen en transporte, separación y desgaste. Incluye los finos y las variaciones habituales del suministro. Dos productos con el mismo nombre comercial pueden comportarse de forma distinta. Una muestra representativa y su documentación permiten definir mejor el ensayo y las condiciones de aceptación.
Cuidar materiales frágiles
Una velocidad o un recorrido inadecuados pueden aumentar roturas y finos. La evaluación debe medir calidad del producto recibido además de cantidad transportada. Comprueba codos, dosificación y régimen de trabajo. El objetivo de una selección correcta es cumplir capacidad y calidad, con una operación compatible con el material.
Un cambio de lote puede alterar la alimentación, la concentración de sólidos, la fricción en las conducciones o la facilidad de separación en el receptor. Registrar material, lote, rendimiento y presión permite comparar situaciones equivalentes. No debe darse por válida una regulación únicamente porque funcionó con otro granulado. Cuando varían las propiedades, se revisan los límites del proceso y se ensaya la combinación de producto y condiciones realmente prevista.
Dosificar el producto al circuito
La cantidad de material que entra debe corresponder al aire y a la capacidad de la línea. Una alimentación excesiva puede causar acumulaciones; una demasiado baja puede reducir la productividad. Revisa dosificación y propiedades del producto. El ajuste se valida con el sistema completo, no únicamente con el generador funcionando sin carga.
Se necesitan el material y su granulometría, densidad aparente, humedad, sensibilidad a la rotura, caudal másico requerido y variación entre lotes. También importan el trazado completo —longitud, elevación, diámetros, codos y accesorios—, las condiciones del gas, el número de receptores, la simultaneidad y el régimen de servicio. La selección del equipo BECKER se contrasta con una curva válida para el punto de trabajo, no únicamente con el caudal nominal.
Desde la toma hasta la descarga
Tomar material desde el origen
La entrada debe aportar una mezcla de aire y producto compatible con el sistema. Sumergir demasiado una lanza o dejar una alimentación irregular puede alterar el transporte. Describe depósito, nivel de material y dosificación. La capacidad se evalúa en masa transferida por tiempo, junto con las condiciones del recorrido.
El alimentador incorpora producto según la corriente de gas y la capacidad del destino. Registra falta de suministro, irregularidades y material que queda en origen; la presencia de aire no demuestra que esté entrando producto.
Caso práctico: La transferencia disminuye con otro lote
Compara humedad, densidad aparente, proporción de finos y comportamiento del material. Registra destino, cantidad transferida y duración del ciclo. La diferencia puede surgir de alimentación o conducción, además de la generación de aire; una medida de motor aislada no permite distinguir esas causas.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Ajustar la toma al recipiente de origen
La lanza o tubo de toma debe corresponder al material y al recipiente de suministro. Describe cómo cambia la alimentación a medida que baja el nivel. La posición del extremo y la entrada de aire se estudian con el diseño de transporte, evitando extrapolar el ajuste de otro producto.

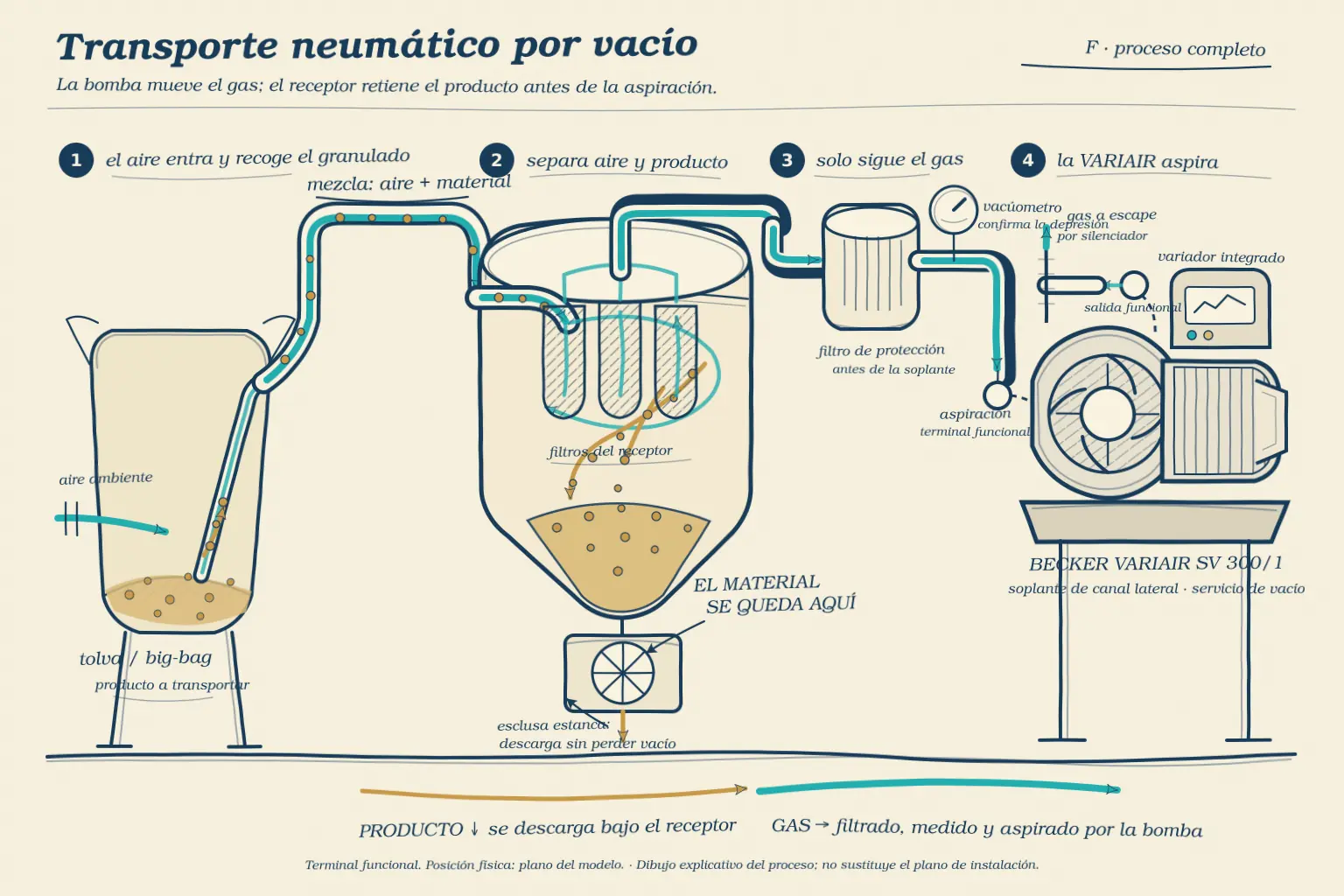

Separar en el receptor
El material debe depositarse en el recipiente previsto mientras el aire continúa hacia la filtración y el generador. El volumen útil, el filtro y la descarga condicionan el ciclo. Un receptor pequeño o una descarga lenta pueden limitar la producción aunque exista suficiente capacidad de aspiración.
El receptor separa producto y gas y entrega el lote al destino. En aspiración protege la bomba frente a sólidos. El ciclo incluye descarga, vaciado previsto de línea y espera hasta que el destino pueda recibir de nuevo.
Caso práctico: El destino más alejado tarda más en llenarse
Compara longitud, elevación, codos y estado del receptor con los otros destinos. Una mayor pérdida de presión o una restricción localizada puede modificar la transferencia. La evaluación debe usar el mismo material y condición de filtro para que la diferencia de trazado resulte interpretable.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.
Mantener estanqueidad en la descarga
Una válvula que no cierra correctamente introduce aire o altera la presión del receptor. Revisa asiento, residuos y sincronización con el ciclo. La descarga debe corresponder al diseño del sistema. Un fallo en este punto puede reducir la capacidad de transporte aunque la bomba y la conducción principal funcionen correctamente.
Controlar el ciclo del receptor
Sensores de nivel y válvulas coordinan carga, parada y descarga. Una señal incorrecta puede aparentar falta de capacidad cuando el problema está en la secuencia. Registra eventos y tiempos junto con la presión. La revisión debe confirmar que el receptor dispone del volumen y del tiempo necesarios para cada carga.
Identifica presión, caudal y señales de preparado, transporte, descarga y atención. Define qué ocurre si falta producto o el destino no puede recibirlo. Conserva una secuencia aceptada con sus registros para comparar cambios.
Coordinar varios receptores
La secuencia de carga y descarga determina qué consumidores coinciden. Una central debe conocer esa simultaneidad para mantener servicio en todos los ramales. Registra duraciones y prioridades. La suma de capacidades máximas de receptores no representa necesariamente la demanda instantánea, pero una coincidencia no prevista puede reducir el rendimiento.
Registra solicitudes, prioridades y tiempos de cada receptor, incluida descarga y espera. Varias tolvas pueden competir por el colector aunque sobre capacidad nominal. La aceptación debe reproducir simultaneidad y comprobar que cada destino reciba producto a tiempo.
Presión, recorrido y protección
Disponer de presión diferencial suficiente
El movimiento depende de una diferencia de presión capaz de vencer las pérdidas de la instalación. Longitud, desnivel y carga de producto intervienen en esa demanda. El caudal de aire y la cantidad de sólido no son magnitudes intercambiables. La selección necesita ambas, con las propiedades y condiciones del material.
Relaciona caudal y presión del mismo estado de trabajo. Incluye alimentación, tubería, separación, filtración y descarga, también cuando cambia su carga. Una presión creciente puede indicar mayor resistencia, sin mejorar la productividad. Contrasta la curva de la ejecución.
Caso práctico: Se acumula material después de una parada
Revisa secuencia de alimentación, vaciado y condiciones de reinicio según el diseño. No presupongas que aumentar presión es el procedimiento adecuado para desobstruir. Identificar dónde queda producto y cuándo se interrumpe el aire permite revisar la operación sin confundir una acumulación de proceso con una avería del generador.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Incluir elevación y cambios de dirección
El trazado horizontal no describe todo el recorrido. Tramos verticales, curvas y derivaciones añaden condiciones que deben considerarse. Documenta longitud y diámetro interior de cada parte relevante. Al ampliar una instalación, vuelve a comprobar la capacidad útil y el comportamiento del material con la nueva configuración.
Cada tramo horizontal, elevación, curva y accesorio modifica las pérdidas de carga y el comportamiento de los sólidos. Los puntos de cambio de dirección también pueden concentrar desgaste, golpes o acumulación de producto. Conviene conservar el recorrido real en planos y documentar las modificaciones, incluida la posición de las tomas de presión. Un equipo de mayor capacidad no compensa necesariamente una geometría de transporte inadecuada.
Soportar el recorrido de transporte
Las tuberías, receptores y accesorios necesitan apoyos compatibles con el montaje de la instalación. Revisa esfuerzos y movimientos en conexiones cuando se añade un tramo o se modifica la altura de descarga. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.
Vigilar desgaste en cambios de dirección
Los codos y tramos de cambio de dirección reciben un servicio diferente al de una conducción recta. Describe producto, cantidad transportada y estado de las paredes al revisar desgaste. La elección de geometría y material se confirma con el régimen previsto y con la integridad requerida del producto.
Medir la resistencia del filtro de aire
El filtro y la separación del receptor influyen en el caudal disponible para el transporte neumático. Compara lecturas con el mismo material y la misma fase del ciclo de carga. Compara la presión antes y después del elemento filtrante bajo un caudal conocido. Conserva una referencia de filtro limpio y las condiciones de cada lectura; la tendencia ayuda a diferenciar una restricción de un cambio de demanda.
Reconocer los finos retenidos
La cantidad y naturaleza de finos pueden variar con el producto o con su degradación durante el transporte. Relaciona la inspección del filtro con las muestras del material de entrada y salida. El aspecto de las fibras y del material retenido aporta información, pero no sustituye a la especificación del filtro ni a su pérdida de carga. El procedimiento de inspección y sustitución depende del contaminante y de la ejecución.
Definir la calidad del aire de transporte
Cuando el producto tiene requisitos sobre el aire o gas que lo transporta, especifica qué propiedad debe verificarse. La toma y el análisis se definen según el material y el proceso. El punto de toma y el acondicionamiento de la muestra deben conservar la propiedad que se quiere evaluar. Identifica gas, presión, temperatura y método de análisis, sin confundir una lectura de proceso con una certificación del suministro.
Prever cambios de presión entre etapas
El diseño debe estudiar cómo interactúan alimentación, transporte y descarga cuando cambia una válvula o se detiene un tramo. Los elementos de retención se seleccionan para su función y para el material presente. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
Limpieza y comprobación del conjunto
Facilitar desmontaje y limpieza
Las uniones accesibles permiten revisar acumulaciones y sustituir juntas sin alterar todo el recorrido. El sistema de cierre debe conservar estanqueidad después del montaje. Aplica el procedimiento correspondiente al material transportado. En cambios de producto, la limpieza y la prevención de contaminación cruzada forman parte de la validación del proceso.
Define limpieza, vaciado, remanente admisible y verificación antes del siguiente lote. Un cambio de polvo obliga a revisar humedad, adherencia, separación y materiales. Reinicia con la secuencia prevista; no fuerces acumulaciones aumentando presión.
Conservar el paso de las uniones desmontables
Un acoplamiento de la línea de transporte debe mantener sección, junta y compatibilidad con el producto. Documenta cambios de conexión al estudiar una pérdida de capacidad o una entrada de aire. Conserva el diámetro útil, la junta y el tipo de acoplamiento previstos. Una conexión exteriormente parecida puede tener un paso o una compatibilidad diferentes. El montaje debe permitir inspección sin forzar la manguera ni el racor.
Detectar alimentación irregular
Una carga que llega a golpes puede deberse al suministro, a una entrada de aire inestable o a una secuencia incorrecta del receptor. Compara varias cargas consecutivas con el mismo material. Registra masa y tiempo. Esa observación permite distinguir una limitación neumática de un problema en el origen del producto.
Comprueba que el producto alcance la alimentación y registra estados de origen y destino. Compara la secuencia aceptada: puede circular aire sin incorporar material. Localiza dónde se interrumpe la transferencia.
Cerrar el balance del sistema
La instalación se evalúa desde la toma de material hasta su entrega y la salida del aire tratado. Anota pérdidas, tiempos y masa útil recibida. Las comparaciones de equipos deben conservar esas condiciones. Un ensayo sin producto ayuda a revisar la red, pero no demuestra la capacidad de transporte de la línea cargada.
Hay que caracterizar el polvo, su tendencia a dispersarse, la contaminación admisible y los peligros del proceso antes de elegir equipos o proponer una red. Cuando exista riesgo de ignición o explosión, la evaluación corresponde a especialistas y a la normativa aplicable al emplazamiento. No debe considerarse que una bomba BECKER concreta, por ser seca o estar descrita para transporte, acredita automáticamente la idoneidad de toda la instalación.
Atenuar el aire después de la separación prevista
El tratamiento acústico se ubica y dimensiona según el diseño del transporte. Identifica si el accesorio recibe aire limpio o un gas con carga residual y qué acceso requiere para conservar su funcionamiento. El silenciador se estudia junto con el caudal, la pérdida de presión y las condiciones de limpieza. Su incorporación debe conservar el punto de trabajo del sistema y el acceso necesario para inspección.
Ejemplos de materiales y servicios
Transportar ingredientes alimentarios
Harinas, cereales y otros ingredientes pueden diferir en fragilidad, humedad y comportamiento del polvo. El sistema debe atender requisitos higiénicos y de limpieza. También se evalúa el riesgo asociado al material cuando corresponda. La referencia de bomba se integra en un conjunto de transporte y separación específico para el producto.
La línea entrega ingredientes a dosificación o mezcla. Propiedades, limpieza y contacto se definen para el alimento. Comprueba masa, residuo y cambio de ingrediente; la precisión de la receta depende también del pesaje y control de dosificación.
Mover pellets y residuos de madera
La mezcla puede contener partículas de tamaños diferentes y finos. Comprueba si el producto se rompe o se acumula en cambios de dirección. La abrasión, el polvo y la humedad influyen en los componentes. El equipo debe seleccionarse para el material real y para la instalación completa, con separación antes del generador.
Pellets y virutas difieren en forma, tamaños y finos. Caracteriza cada carga y observa acumulaciones y variación de la corriente. Alimentación, recorrido y separación deben conservar el producto y permitir el mantenimiento previsto.
Transferir polvos minerales
Cemento y cal exigen conocer densidad aparente, abrasividad y condición de humedad. La conducción y los codos deben corresponder al servicio. La filtración debe impedir que el polvo llegue al generador en condiciones incompatibles. Describe distancia, elevación y capacidad requerida para que la selección no dependa de una estimación genérica.
En cemento y cal registra granulometría, humedad, alimentación y periodos de transferencia. La capacidad nominal del silo no dimensiona el transporte. Comprueba carga del filtro receptor, remanente en línea y repetibilidad con el polvo real.
Transportar polvo con equipo dedicado
Los polvos de fabricación aditiva requieren considerar material, granulometría, reactividad y contaminación cruzada. El generador debe quedar separado del sólido mediante el sistema previsto por el fabricante. No se utiliza una soplante cualquiera para aspirar directamente polvo metálico. La elección se integra en una evaluación específica del proceso y de su atmósfera.
En polvo metálico con gas inerte, atmósfera, estanqueidad, separación y gestión del producto forman parte de la especificación. Cada equipo y accesorio debe ser compatible con esas condiciones; la aplicación no acredita una versión estándar.
Accionar una red de portamuestras
En una red de cápsulas o portamuestras, el aire desplaza un contenedor por una conducción definida. Diámetro, recorrido y secuencia de estaciones condicionan el servicio. La dirección de circulación y la regulación pertenecen al diseño del sistema. No se aplica directamente el mismo dimensionamiento que al transporte de granulado suelto.
Una red de portamuestras desplaza recipientes mediante estaciones y secuencias propias. Se estudian recorrido, frecuencia y llegada conforme a la documentación de la red. Sus criterios y validación del contenido difieren de un transporte de polvo a granel.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
En transporte neumático se deben describir material, origen, destino y modo de operación. El generador aporta la diferencia de presión que requiere el sistema, mientras el sólido debe separarse antes de llegar a un equipo no diseñado para recibirlo. La selección necesita datos del recorrido y del producto, no solo una capacidad deseada en kilogramos por hora.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
La presión diferencial depende de tubería, elevación, accesorios, alimentación y separación. Debe estudiarse para el sistema y material concretos. Una lectura de vacío en el receptor no explica por sí sola cuánto producto se transporta ni si el régimen es adecuado; relaciona presión, caudal y comportamiento observado de la transferencia.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
Anota longitud horizontal, elevación, diámetro interior y codos, junto con densidad aparente y propiedades relevantes del sólido. Incluye receptor y filtración en la evaluación. Cambiar un tramo o transportar otro material puede modificar la demanda, por lo que una selección anterior no se traslada automáticamente a una nueva línea.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
Distingue alimentación, transporte, vaciado del receptor y limpieza de filtro cuando exista. En varios destinos, registra qué receptores pueden solicitar producto simultáneamente. La lógica de válvulas y el tiempo de recuperación deben estudiarse con esa secuencia, evitando dimensionar únicamente a partir del consumo medio total de la planta.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
El material puede generar finos, humedad o adherencias que afectan conducción y filtración. Comunica fragilidad, temperatura y posibles propiedades peligrosas para definir el sistema apropiado. No se debe presentar una bomba estándar como apta para aspirar directamente sólidos; el diseño debe asegurar separación y condiciones compatibles en su entrada.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
La posición del generador y del receptor influye en accesos, descarga de aire y mantenimiento. Conserva espacio para retirar cartuchos y revisar válvulas sin dejar residuos en la línea. Comprueba también la alimentación eléctrica de la ejecución y las señales que coordinan demanda, nivel y finalización de cada transferencia.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En transporte neumático, compara energía por cantidad de material entregado, manteniendo recorrido, altura, producto y condición final. Incluye las fases de carga, transporte, descarga y espera que utilice la instalación. La regulación debe conservar el régimen de transporte previsto y la integridad del producto. Reducir aire sin estudiar la mezcla puede cambiar la capacidad o provocar acumulaciones en la conducción.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
Prepara el mantenimiento de filtros, receptores, válvulas y uniones de la línea, además del generador BECKER. Relaciona las referencias con el material transportado y con el procedimiento de cambio de producto. Define qué parada puede admitir la máquina receptora. Tras una intervención, comprueba cantidad transferida, tiempo de carga y estado del material utilizando condiciones de comparación conocidas.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Registra material, lote, trazado activo, cantidad transferida y tiempo, junto a las lecturas disponibles de presión. Compara con el mismo destino y condición de filtro. Si disminuye la transferencia, separar esas variables ayuda a distinguir un cambio del producto, una restricción creciente y una desviación del generador.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Investiga alimentación irregular, acumulaciones en codos, válvulas, juntas y estado del receptor. Un filtro cargado puede modificar el recorrido del aire aunque el motor siga funcionando. Las comprobaciones y desobstrucciones se realizan con el procedimiento del sistema, sin introducir métodos improvisados que dispersen polvo o dañen el producto.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
Coordina limpieza de receptor, filtración y revisión de la bomba con el material transportado. Después de una intervención, verifica estanqueidad y una transferencia representativa autorizada. Registra residuos encontrados y piezas sustituidas; esa información permite detectar cambios de material o puntos del trazado que aumentan la carga de mantenimiento.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Identifica generador, receptor, filtro y válvulas con sus propias referencias. Para una bomba BECKER, modelo y serie son esenciales; la capacidad de transporte de la línea no basta. Al solicitar una unidad de sustitución, aporta también el trazado y material actual, especialmente si la instalación cambió desde la compra inicial.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de transporte neumático
Para consultar una solución de transporte neumático, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Transporte neumático en Latinoamérica
Términos habituales de esta guía: transporte neumático, transporte por vacío, transporte por aspiración, transporte por presión, alimentación de granulado, transporte de pellets, cargador de tolva por vacío, receptor de vacío, transporte de ingredientes, transporte de harina, transporte de cemento, transporte de virutas. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre transporte neumático
¿Aspiración y presión son lo mismo?
Ambas pueden transportar material, pero la ubicación del generador y el comportamiento del circuito difieren. Se elige según la instalación.
¿El producto pasa por la bomba?
En los sistemas con separación, el receptor y los filtros retienen el material antes del generador. La disposición debe confirmarse en el diseño.
¿Qué ocurre si cambia la humedad del producto?
Puede variar su fluidez, adherencia y resistencia al transporte. Se estudia con el material real y las condiciones de producción.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos para estudiar esta aplicación
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Paletas en seco
BECKER KVT 3.60
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Conexiones y montaje · BECKER KVT 3.60
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Paletas en seco
BECKER KVT 3.80
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Respuesta durante el ciclo · BECKER KVT 3.80
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Paletas en seco
BECKER VARIAIR VTLF 2.250/0-400
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Filtración y pérdidas · BECKER VARIAIR VTLF 2.250/0-400
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Paletas en seco
BECKER VT 4.40
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Punto de trabajo · BECKER VT 4.40
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Paletas en seco
BECKER VTLF 2.200
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Ejecución eléctrica · BECKER VTLF 2.200
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Paletas en seco
BECKER VTLF 2.250
Generación para transporte neumático con separación del sólido antes del equipo.
La cámara de compresión trabaja sin aceite. La selección considera el caudal disponible a la presión requerida, la filtración del aire y las condiciones de ventilación y mantenimiento de la ejecución.
Condiciones del gas · BECKER VTLF 2.250
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Canal lateral

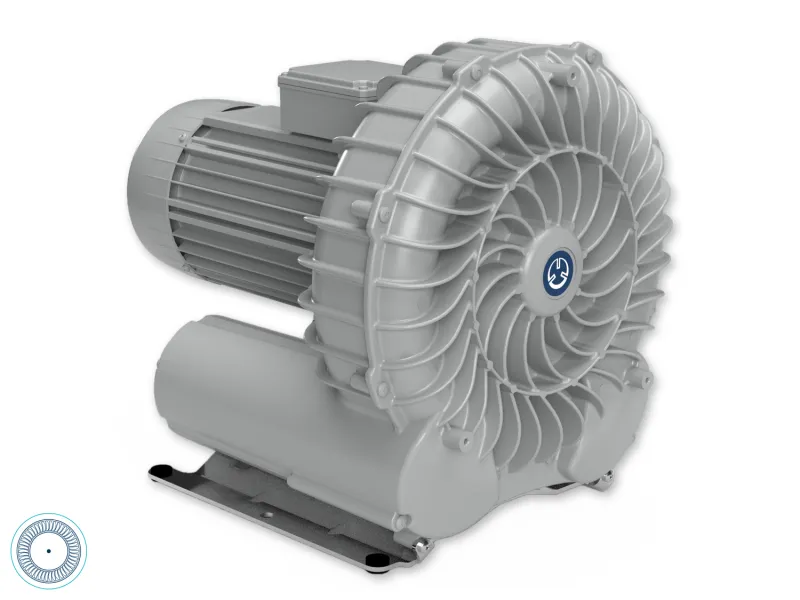

BECKER SV 300/1
Comparación del suministro de aire con el trazado, la carga y el receptor.
Se estudia para mover aire en el rango de presión diferencial de la ejecución. El punto de trabajo depende de la curva y de las pérdidas de tuberías, filtros y consumidores.
Refrigeración y ambiente · BECKER SV 300/1
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Canal lateral · una etapa
BECKER SV 500/1
Para estudiar el suministro o la aspiración de aire de transporte, según la ejecución seleccionada. Se define caudal, presión diferencial y separación del material para que el producto no atraviese la soplante.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 500/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Canal lateral · una etapa
BECKER SV 700/1
Referencia para comparar aire de transporte en redes con longitud y accesorios conocidos. La evaluación incorpora pérdidas, régimen de alimentación y condiciones de separación antes de fijar el punto de operación.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 700/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Compresor de paletas en seco
BECKER DTLF 2.200
Comparación del suministro de aire con el trazado, la carga y el receptor.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Mantenimiento y consumibles · BECKER DTLF 2.200
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Compresor de paletas en seco
BECKER KDT 3.60
Para estudiar transporte por impulsión cuando la presión y el caudal exigidos encajan en esta tecnología. El diseño debe incluir dosificación, separación y protecciones acordes con el material y la instalación.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Aire útil en el punto de soplado · BECKER KDT 3.60
Define la presión y el caudal necesarios en cada consumidor. Después incorpora las pérdidas de conductos, válvulas, filtros y boquillas, así como la simultaneidad de uso. Contrasta ese punto con la curva correspondiente a la ejecución. Documenta también el procedimiento de regulación y los límites de operación para evitar que una modificación de la red cambie las condiciones del equipo.
Vacío de garra

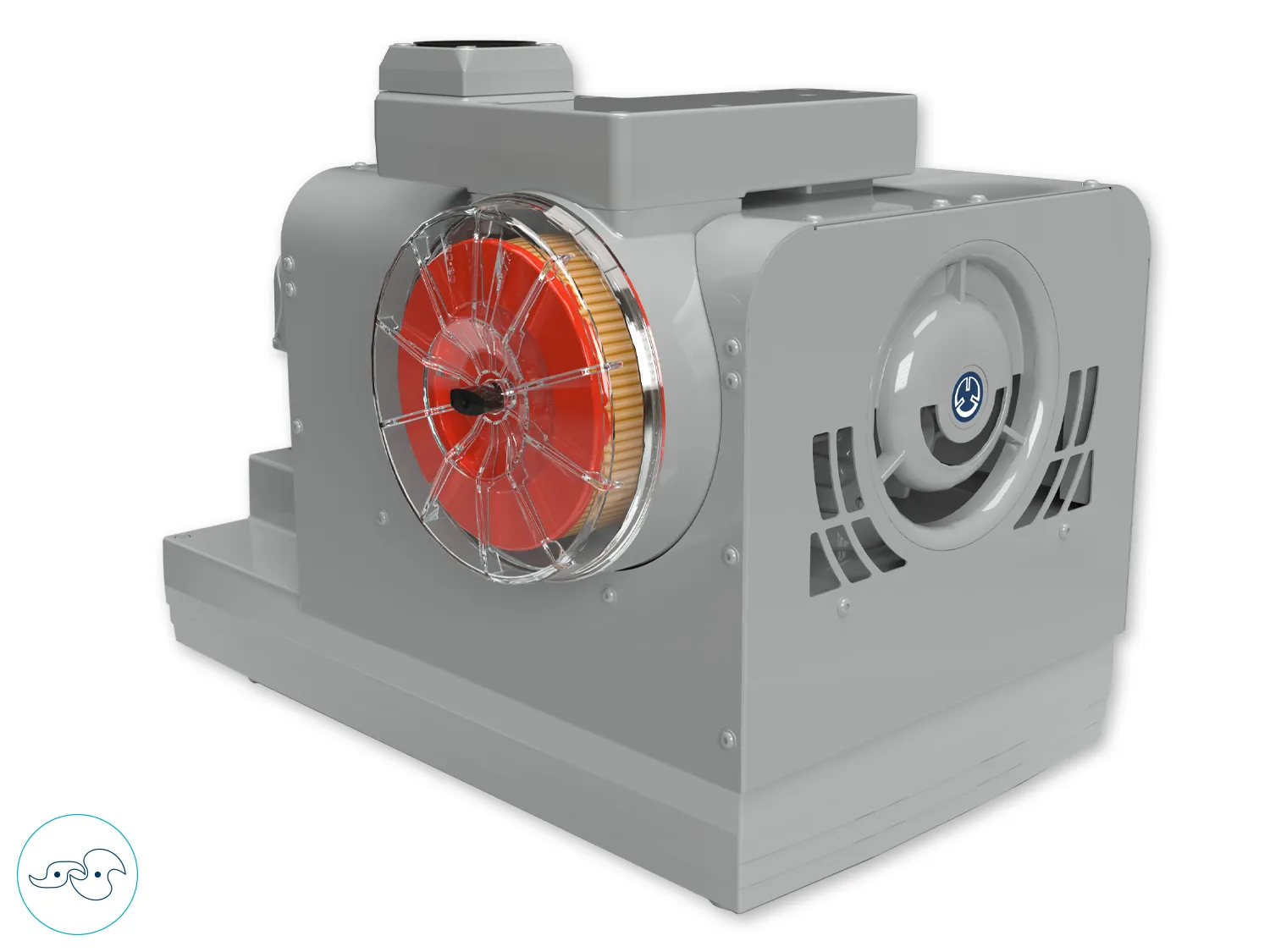

BECKER BCV 150
Generación para transporte neumático con separación del sólido antes del equipo.
Tecnología para generación de vacío que se compara con la demanda y el régimen de servicio. La elección de materiales, protecciones y ejecución depende del gas y de las condiciones de entrada.
Comparación de la alternativa · BECKER BCV 150
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para transporte neumático. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
