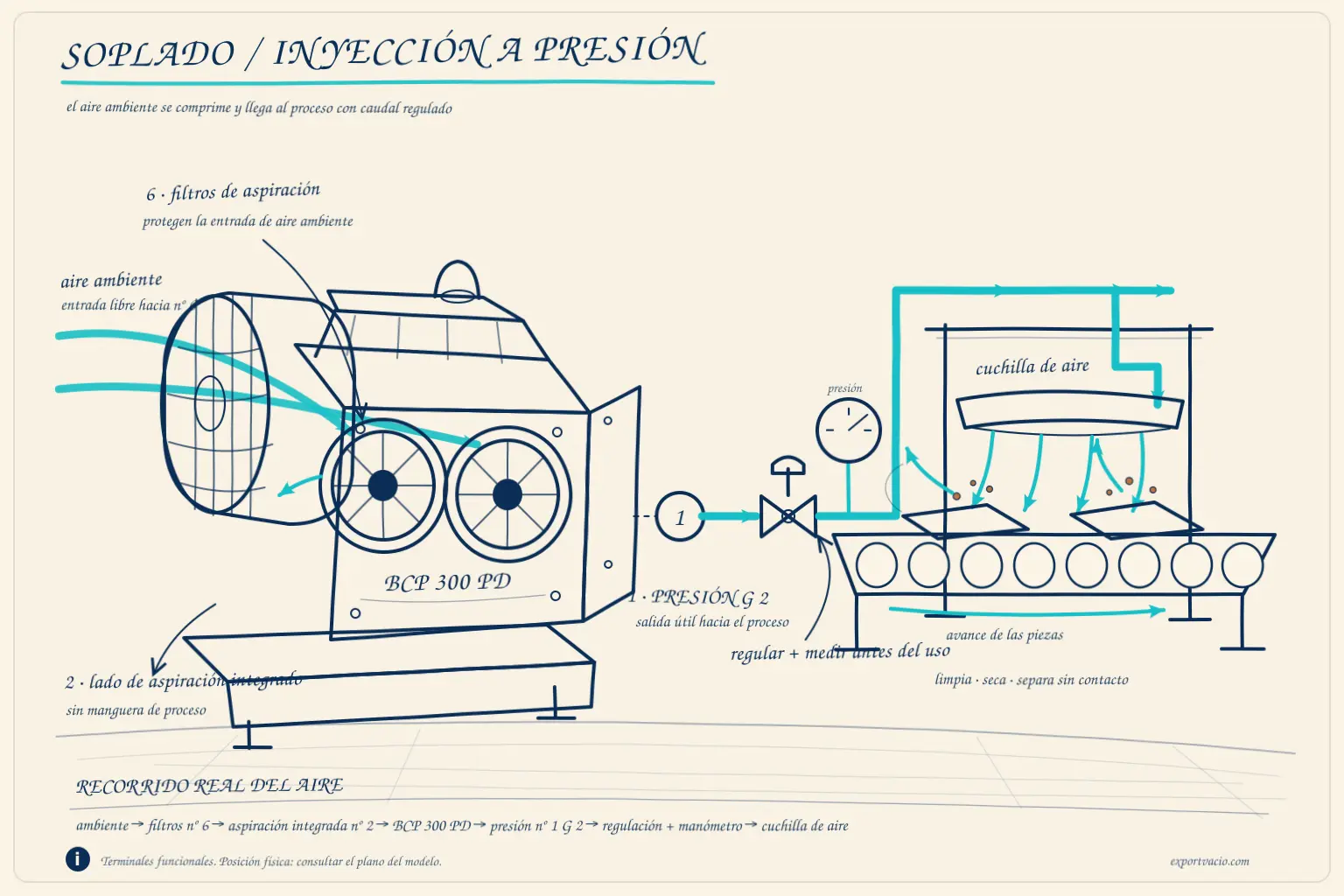

Soplado e inyección de aire industrial BECKER
El aire aporta movimiento o presión a un proceso: desplaza agua superficial, separa hojas, airea líquidos o actúa sobre una membrana. La función define el caudal y la presión necesarios.
Soplado e inyección
El aire produce un efecto concreto
Una soplante y un compresor se comparan en su rango de caudal y presión. Se confirma el punto de trabajo con boquillas, difusores o membranas instalados, incluyendo las pérdidas de la red.
Identifica primero la operación y el punto donde se utiliza el vacío o el aire. Los dibujos siguientes muestran situaciones y detalles que ayudan a describir el proceso. La selección del equipo se confirma con las condiciones de la máquina, el material y la instalación.
OPERACIÓN, MATERIAL Y CONTROL
El proceso, detalle a detalle
Recorre 28 aspectos de soplado e inyección, desde el suministro de aire hasta la posición de las boquillas y el resultado sobre el proceso.
Aire y geometría de salida
Definir la calidad del aire
La limpieza, la humedad y la composición deben corresponder al producto o al medio que recibe el soplado. Identifica si hay contacto directo y qué tratamiento exige el proceso. La tecnología del compresor es solo una parte de esa calidad. Filtración, tuberías y mantenimiento también influyen en el aire entregado.
Define partículas, humedad, composición y contacto admitidos en el proceso. Comprueba esa calidad en el punto acordado. Una cámara sin aceite no acredita cualquier pureza; oxígeno u otro gas exigen revisar la ejecución y todos sus componentes.
Considerar temperatura de suministro
El aire puede calentarse durante la compresión y al circular por la instalación. Mide la temperatura en el punto relevante y comprueba el rango admisible del producto. Si existe enfriamiento posterior, inclúyelo en el balance de pérdidas. El caudal y la presión no describen por sí solos todas las condiciones del soplado.
Mide temperatura del aire en uso, del ambiente y del producto antes y después. La compresión y el entorno pueden calentar la corriente. Un enfriamiento insuficiente no demuestra falta de caudal. El acondicionamiento añade pérdidas y mantenimiento.
Elegir la geometría de salida
Una boquilla puntual concentra la acción en un área, mientras que una ranura cubre una línea. Define qué zona necesita aire y qué efecto se busca. La geometría modifica presión, caudal y alcance. Selecciona el conjunto generador-boquilla con el producto real y el espacio disponible en la máquina.
La presión debe medirse o justificarse en un punto representativo del aplicador, con unidades y referencia claramente definidas. Entre el equipo y la boquilla existen pérdidas en filtros, tubos, válvulas, reguladores y colectores. También se considera la demanda mientras funcionan otros consumidores. Una lectura tomada cerca del compresor no demuestra que llegue la misma condición a la boquilla. La evaluación incluye el resultado observado sobre el producto.
Distribuir aire sobre la pieza
Varias boquillas pueden cubrir una superficie o actuar en puntos concretos. La sección total de salida y la distancia al producto determinan la demanda. Comprueba uniformidad, fijación y estabilidad del soporte. El caudal del generador debe evaluarse junto con la distribución, ya que un reparto incorrecto no se corrige solo aumentando presión.
El aire a presión puede separar, retirar gotas, enfriar, airear o presurizar. El resultado depende de caudal, presión, distribución y calidad del aire en el punto de uso, además del producto y del ciclo.
Caso práctico: La cuchilla seca de forma desigual
Compara distribución del colector, separación a la pieza, orientación y estado de la salida. La velocidad de línea y el líquido inicial también influyen. Antes de aumentar capacidad, registra qué zonas reciben un efecto distinto y si la desviación sigue a la pieza o permanece en una posición fija.
Para comprobar esta hipótesis, conserva primero una condición de referencia y cambia una sola variable cuando el procedimiento de la instalación lo permita. Anota qué se mantuvo constante y qué se modificó. Si la diferencia se repite, el dato ayuda a acotar la causa; si no se repite, amplía el registro antes de decidir una sustitución. Las observaciones deben vincularse con la fase del proceso y con los puntos de medida disponibles, de modo que el diagnóstico pueda revisarse y no dependa únicamente de una impresión del resultado final.
Instalación y ajuste de las boquillas
Revisar el recorrido de impulsión
La conducción debe conservar el paso y soportar las condiciones del servicio. Codos, accesorios y filtros añaden pérdidas. Si el suministro empeora después de una ampliación, compara el nuevo trazado con el anterior. La capacidad útil se mide en el consumidor, no solo a la salida del generador.
Monta conductos y uniones adecuados a presión y temperatura, conservando el trazado evaluado. Evita mangueras deformadas y estrechamientos. Registra modificaciones y revisa el efecto sobre los demás consumidores del tramo común.
Evitar restricciones en mangueras
Una curva cerrada puede reducir la sección útil y aumentar la pérdida de presión. Comprueba la manguera instalada, incluyendo movimientos y cambios de posición. Mantén soportes y radios compatibles con el servicio. Una inspección del recorrido ayuda a localizar pérdidas de rendimiento sin modificar innecesariamente el generador.
Se comprueban suciedad, obstrucciones, posición de boquillas, estado de mangueras, uniones, fijaciones e instrumentación. Una fuga o un estrechamiento puede cambiar el reparto de aire sin que el equipo haya perdido capacidad. Conviene conservar la configuración de referencia y verificar el resultado después de intervenir. Cualquier inspección, limpieza o ajuste se realiza siguiendo el aislamiento y las instrucciones de seguridad de la máquina.
Controlar la resistencia del filtro de impulsión
La filtración del aire añade una pérdida que influye en el caudal útil de las boquillas. Registra el estado del filtro y la combinación de consumidores que funciona durante la comparación. Compara la presión antes y después del elemento filtrante bajo un caudal conocido. Conserva una referencia de filtro limpio y las condiciones de cada lectura; la tendencia ayuda a diferenciar una restricción de un cambio de demanda.
Fijar la cuchilla en una posición repetible
Una variación de separación o inclinación puede cambiar el efecto del chorro. El soporte debe conservar el ajuste y permitir limpieza. Registra la posición junto con la presión y la velocidad de línea. Así podrás repetir una condición que funciona y separar un desplazamiento mecánico de una pérdida de suministro.
Fija boquillas, cuchillas o difusores en su orientación y distancia previstas. La sujeción debe conservar los ajustes y permitir servicio. Con líquido o material próximo, define parada y protección contra retornos con el integrador.
Conservar la posición de conductos y boquillas
Los apoyos del recorrido deben evitar que una manguera o un accesorio cambien la posición de la salida útil. Revisa el montaje tras un cambio de formato o una intervención en la línea. Los apoyos de la máquina y los soportes de tubería cumplen funciones diferentes. Una manguera flexible no debe cargar con el peso de un conducto. El montaje se revisa con las cargas, desplazamientos y accesos previstos.
Regular el ángulo de incidencia
La dirección del chorro condiciona hacia dónde se desplazan agua o partículas. El ajuste debe proteger otras zonas del proceso y mantener el efecto previsto. Registra ángulo, separación y presión como conjunto. Un cambio de formato puede requerir revisar esa posición aunque no cambie el equipo de suministro.
Medir junto a la boquilla
La lectura cerca del consumidor ayuda a identificar la presión disponible después de las pérdidas de distribución. Comprueba el instrumento y su referencia. Compara las condiciones con la boquilla abierta en servicio. Una lectura tomada con el paso cerrado no representa el punto de trabajo durante el soplado.
Identifica sensores, unidades, referencia y consumidores activos. La consigna es el valor que usa el control; depende del punto de medida y la respuesta prevista. Verifica transiciones y paradas con la máquina, conservando sus protecciones.
Control y varios consumidores
Coordinar válvulas y boquillas
La apertura debe coincidir con la presencia de la pieza y con el tiempo necesario para el proceso. Una regulación intermitente puede reducir consumo si la aplicación lo admite. Comprueba respuesta, presión transitoria y límites del generador. El control no debe llevar el equipo a condiciones de funcionamiento no permitidas.
Guarda salidas, presión, temperaturas y resultado de una operación aceptada. El plan cubre compresor, filtros, acondicionamiento, red y aplicadores; también los equipos sin contacto necesitan mantenimiento. Compara cambios con esa referencia y el aislamiento previsto.
Equilibrar una distribución múltiple
La longitud de los ramales y la sección de cada salida pueden producir caudales desiguales. Verifica el resultado a lo largo de toda la anchura. Un colector común necesita un reparto acorde con las boquillas instaladas. La solución puede estar en la distribución antes que en aumentar la capacidad del compresor.
Trabajar con varias estaciones
La demanda simultánea debe incluir todas las boquillas activas y sus tiempos de apertura. Una caída al arrancar otra estación puede indicar una limitación de distribución o de capacidad. Mide el suministro en ambas condiciones. El control de la red debe mantener los rangos de trabajo de cada consumidor.
Puede estudiarse una red común cuando se conocen los perfiles de demanda y las coincidencias de consumo. La presión y el caudal se comprueban en cada rama durante los estados exigentes, no únicamente con un consumidor conectado. También se revisan válvulas, pérdidas de carga, posibilidades de regulación y continuidad de servicio. Una suma de consumos máximos sin secuencia ni punto de trabajo no basta para seleccionar el suministro BECKER.
Estudiar la retención entre servicios
Cuando varios consumidores comparten aire, las maniobras pueden cambiar el equilibrio de presión. Identifica qué función deben cumplir los elementos de retención y cómo se comporta el conjunto durante parada y arranque. La válvula antirretorno limita el flujo inverso en el sentido previsto de montaje. Su presión de apertura, estanqueidad y pérdida de carga se comprueban para el fluido y la ejecución; no sustituye al aislamiento ni a las protecciones definidas para la instalación.
Aplicaciones de soplado e inyección
Retirar gotas de una superficie
El resultado depende del tamaño y distribución de gotas, del acabado y de la velocidad de paso. Comprueba si quedan zonas protegidas del chorro por la geometría de la pieza. La prueba debe representar condiciones de lavado habituales. Más aire no siempre corrige una orientación que deja una zona sin cubrir.
Secar mediante cuchillas de aire
La ranura distribuye un chorro a lo largo de una anchura. Distancia, ángulo y velocidad de paso influyen en la retirada de gotas. Comprueba el resultado sobre la pieza real. El soplado retira humedad superficial, pero no equivale automáticamente a un proceso de secado interno o a una validación de limpieza.
La cuchilla reparte una corriente a lo largo de una salida. Anchura, paso, distancia, orientación y avance determinan la retirada superficial. Compara igual agua de entrada y define el residuo admisible; más aire no corrige siempre una mala distribución.
Secar envases en una línea
Botellas y recipientes tienen hombros, fondos y cavidades que pueden retener gotas. Distribuye las cuchillas o boquillas para cubrir las zonas requeridas. La velocidad de transporte define el tiempo de exposición. Valida el resultado sobre cada formato y conserva los ajustes para repetir la condición de producción.
Define el resultado aceptable sobre la pieza: cantidad residual de líquido, uniformidad, velocidad de línea y condición de salida. Compara muestras en igualdad de producto y ritmo, registrando posición de cuchillas, presión en el aplicador y caudal del sistema. Aumentar aire no siempre mejora el secado si el chorro desplaza el líquido hacia una zona no prevista. La evacuación o recogida de gotas también forma parte del proceso.
Retirar gotas de una placa electrónica
Una cuchilla de aire puede actuar sobre una placa después de una etapa de lavado. Define apoyo, velocidad y zonas donde permanecen gotas. La condición del aire y el resultado requerido dependen del proceso electrónico; el soplado no demuestra por sí solo que se haya completado el secado interno de un componente.
Separar y guiar papel
El soplado ayuda a separar hojas y puede intervenir en su guiado. El gramaje, la porosidad y la cadencia requieren ajustes específicos. En alimentadores con vacío y aire combinados pueden estudiarse modelos T y DVT. La función de cada conexión se verifica con la máquina para evitar confundir aspiración con presión.
El aire separa hojas, alimenta acabado o forma un apoyo de guiado. Registra formato, gramaje, velocidad y salidas. Comprueba alimentación, reparto y estabilidad al cambiar papel y al coincidir otros consumidores.
Gestionar circuitos de secado
El aire circula por recorridos que pueden cambiar según el estado de los materiales y los puntos conectados. Registra temperatura, humedad y resistencia del circuito. La selección debe corresponder al proceso de secado completo. El generador mueve aire, mientras que el resultado depende también de tratamiento, evacuación de humedad y condiciones del entorno.
Caso práctico: El efecto cambia al abrir más boquillas
La demanda y el reparto de aire pueden variar con el número de salidas activas. Registra presión en condiciones equivalentes y revisa la red. La selección de una soplante debe corresponder a la combinación de consumidores prevista, sin asumir que el resultado individual se conserva al multiplicar las tomas.
La revisión debe avanzar desde los elementos propios del punto afectado hacia los componentes compartidos. Registra las condiciones antes y después de cada intervención autorizada y conserva las piezas identificadas cuando sea necesario analizarlas. No se deben anular protecciones para reproducir una incidencia. Una mejora solo resulta concluyente si se obtiene con condiciones comparables y se mantiene durante la prueba prevista. Si aparece una limitación del diseño, prepara los datos de demanda y del circuito antes de estudiar otra ejecución o una modificación de la instalación.
Aportar aire en producción de film
La distribución debe acompañar la geometría y los requisitos térmicos de la máquina. Una variación de caudal o temperatura puede alterar el proceso. Identifica el punto de suministro y el rango de regulación. La selección se realiza con las condiciones requeridas por el fabricante de la línea y con las pérdidas de la instalación.
El anillo distribuye aire de enfriamiento con las condiciones térmicas de la línea. Documenta geometría, caudal, temperatura y proceso. Se verifica curva e integración; esta función no equivale a cualquier consumo de una máquina de inyección de plástico.
Airear un medio líquido
La presión necesaria depende de inmersión, tuberías y elementos difusores. El caudal debe corresponder al proceso y distribuirse de manera adecuada. Registra nivel y estado de los difusores. El cambio de resistencia de estos elementos puede modificar el punto de trabajo aunque el generador mantenga la misma velocidad.
Velocidad de banda, agua superficial, formato de papel y profundidad de difusor cambian el resultado. La contrapresión es la condición que presenta el receptor al suministro. Define su rango: nivel y estado del medio, o volumen y secuencia de presurización.
Caso práctico: La aireación requiere más presión que antes
Compara profundidad, ramales activos y condición de los difusores. Un aumento de resistencia puede desplazar el punto de trabajo. Contrasta las lecturas con la curva y límites de la ejecución SV instalada, manteniendo las protecciones previstas y la revisión específica del sistema de tratamiento.
Al cerrar la revisión, documenta causa confirmada, acciones realizadas y condición verificada. Si la causa sigue siendo una hipótesis, indícalo y define qué medida falta para distinguirla de otras posibilidades. Esta práctica evita convertir una sustitución preventiva en una explicación técnica no demostrada. La selección de otro equipo, cuando proceda, debe conservar trazabilidad entre requisito, curva utilizada, accesorios previstos y resultado esperado. El historial será útil tanto para el equipo de mantenimiento como para una consulta posterior de repuestos o ampliación de capacidad.
Inyectar aire mediante difusores
La resistencia del difusor se suma a la presión del líquido y del recorrido. El estado de la superficie difusora puede cambiar con el uso. Registra profundidad, caudal y presión en condiciones comparables. La selección de la soplante debe cubrir el rango de operación y respetar los límites del equipo.
Además de las pérdidas del circuito, el suministro debe vencer la condición de trabajo asociada a la profundidad y al difusor. El reparto de aire, la posibilidad de obstrucción, la temperatura y la respuesta del proceso determinan el diseño. Una observación visual de burbujeo no sustituye la medición del resultado del tratamiento. El integrador debe validar el sistema y la compatibilidad del equipo con el régimen y ambiente previstos.
Suministrar aire a equipos de aplicación
Los equipos de proyección o aplicación establecen una demanda de presión y caudal propia. Incluye boquilla, material y longitud de manguera en la consulta. El punto de trabajo debe verificarse en uso. Un compresor de baja presión no se considera equivalente a un sistema de aire comprimido de mayor presión por su potencia nominal.
En proyección de yeso, material, alimentación y boquilla actúan junto al aire. Registra consumo del aplicador, longitud de suministro y ambiente. Comprueba regularidad con la mezcla y régimen previstos, siguiendo la especificación del receptor.
Suministrar aire a una pila de combustible
El aire de proceso puede alimentar un apilamiento de pila de combustible mediante un circuito específico. Identifica caudal, presión y calidad requeridos por el sistema. Esa demanda se estudia con la documentación de la aplicación y no se equipara a una boquilla abierta de soplado.
Comprobación acústica
Comparar el ruido de las salidas de aire
El régimen de soplado, la geometría de salida y el entorno afectan a una referencia acústica. Conserva la configuración de boquillas y la condición de la pieza al estudiar una modificación. La comparación acústica requiere el mismo punto de medida, distancia, carga y entorno. Distingue el ruido del aire, el de la máquina y el transmitido por la estructura antes de valorar una medida de atenuación.
Atenuar sin restringir el suministro
El tratamiento acústico de la impulsión debe conservar el caudal que necesita la operación. Compara la condición del consumidor antes y después de una modificación prevista del recorrido. El silenciador se estudia junto con el caudal, la pérdida de presión y las condiciones de limpieza. Su incorporación debe conservar el punto de trabajo del sistema y el acceso necesario para inspección.
DEL PROCESO A LA CURVA DEL EQUIPO
Criterios para seleccionar la solución
Ocho criterios para comparar soluciones BECKER a partir del proceso, la instalación y las condiciones de servicio.
Función y punto de trabajo
El soplado puede distribuir aire sobre una superficie, separar hojas o inyectarlo en un medio líquido. Describe la salida útil y el efecto buscado. Una cuchilla de aire, una boquilla y un difusor tienen comportamientos diferentes; no se eligen únicamente por el caudal nominal de la soplante o por su potencia instalada.
Una selección empieza por el resultado que debe conseguir el consumidor. Conviene describir por separado aspiración, soplado, evacuación y circulación: pueden compartir una máquina, pero no utilizan necesariamente la misma presión ni el mismo caudal. El punto de trabajo reúne ambos valores bajo unas condiciones definidas. La potencia del motor, el diámetro de una boca o el parecido exterior de dos equipos no sustituyen esa información.
Cómo comprobarlo en la instalación
La curva del fabricante permite comprobar cómo cambia el caudal disponible cuando aumenta la exigencia de presión. Para usarla, hay que identificar la ejecución, la frecuencia y la referencia de presión empleada. También importa dónde se han tomado los datos. Una lectura junto al generador incluye condiciones diferentes de las existentes al otro lado de un filtro, un distribuidor o una manguera larga. Registra ambos puntos cuando sea posible y conserva las unidades originales.
Describe una situación habitual y otra exigente que realmente pueda producirse. Indica el material, el número de consumidores y el tiempo durante el que debe mantenerse cada condición. Después contrasta el resultado con la ventana de funcionamiento de la máquina. Una reserva razonada puede cubrir variaciones conocidas; un margen añadido sin identificar su causa dificulta comparar alternativas, aumenta el tamaño de la instalación y no corrige una restricción situada en el circuito.
Presión absoluta y relativa
La presión necesaria debe relacionarse con la restricción real de boquillas, cuchillas o difusores y con la red. En inyección sumergida, la profundidad forma parte de esa demanda. Registra las condiciones del punto de uso para comprobar que el modelo y la ejecución trabajan dentro de su rango permitido.
La presión absoluta utiliza como origen el vacío absoluto. La presión relativa compara con la atmósfera del lugar donde se encuentra el instrumento. Por eso una cifra negativa en un vacuómetro y una cifra positiva en mbar absolutos pueden describir una misma condición física utilizando referencias diferentes. Anota siempre número, unidad, referencia y ubicación de la medida. Evita intercambiar directamente bar, kPa, mbar y porcentaje de vacío sin conocer qué representa la indicación.
Cómo comprobarlo en la instalación
El rango del sensor debe permitir distinguir los cambios que importan al proceso. Un instrumento pensado para presiones elevadas puede aportar poca resolución cerca del punto de trabajo de una aplicación de vacío. También hay diferencias entre una lectura estabilizada y un mínimo breve durante una maniobra. Define si buscas una presión sostenida, un tiempo para alcanzar un umbral o una caída transitoria. Esa decisión determina cómo registrar y comparar los datos.
La altitud y la presión atmosférica local influyen en la interpretación de las medidas relativas. Al trasladar una máquina entre ciudades, conserva los datos originales y solicita una revisión de la ejecución y del servicio en el destino. No apliques una corrección universal a cualquier bomba. Para comparar una propuesta, pide que presión requerida, presión disponible y límites admisibles estén expresados con referencias compatibles; así se evita aceptar una oferta que describe otra condición.
Caudal útil, fugas y volumen
Anota número de salidas, dimensiones útiles, longitud de colectores y regulación existente. Repartir el caudal entre más boquillas puede cambiar el efecto en cada una. La distribución uniforme depende también del diseño del colector y de sus pérdidas, por lo que ampliar la soplante no resuelve automáticamente una diferencia entre extremos.
El caudal debe llegar al consumidor después de atravesar todos los elementos del recorrido. Una reducción de paso, un filtro cargado o una válvula parcialmente abierta pueden limitar el suministro aunque el equipo generador tenga capacidad. Conviene separar tres demandas: retirar inicialmente el gas de un volumen, compensar entradas continuas y responder a cambios rápidos del proceso. Cada una afecta de forma distinta al tamaño del equipo y a la respuesta de la instalación.
Cómo comprobarlo en la instalación
Distingue el caudal referido a las condiciones de entrada del caudal normalizado cuando aparezcan ambos en documentos comerciales. Para compararlos se necesitan sus condiciones de referencia, incluida la temperatura y la presión. Tampoco debe tratarse el caudal nominal de una ficha como si estuviera disponible a cualquier vacío. La comparación se hace sobre la curva y se completa con las pérdidas de tuberías, conexiones, filtros y accesorios previstos.
Documenta longitud, diámetro interior y trazado de los ramales importantes. Las mangueras flexibles pueden cambiar de sección cuando se doblan o no corresponden al servicio. Las fugas se localizan por sectores siguiendo el procedimiento de la máquina, sin anular sus protecciones. Una vez conocido el origen de la demanda, se puede decidir si conviene reducir volumen, mejorar estanqueidad, ampliar un paso o estudiar otra capacidad. Aumentar caudal sin ese diagnóstico no garantiza una mejora.
Ciclo y consumidores simultáneos
Distingue soplado continuo de pulsos ligados a una máquina. Incluye fases de arranque, cambios de formato y coincidencia de ramales. Si la red utiliza válvulas de cierre, estudia con el diseño del conjunto cómo se mantienen las condiciones admisibles del generador cuando disminuye o desaparece la demanda de aire.
La cantidad de máquinas conectadas no describe por sí sola la demanda simultánea. Hay instalaciones en las que varios consumidores trabajan de forma alternada y otras en las que todos solicitan aire o vacío durante el mismo instante. Registra la secuencia real, incluyendo arranque, producción estable, cambio de formato y recuperación tras una pausa. Los picos de demanda deben relacionarse con una maniobra concreta para poder valorar su duración y frecuencia.
Cómo comprobarlo en la instalación
Una medida media puede ocultar la caída que provoca un rechazo de pieza o una parada. Cuando el proceso es rápido, conviene utilizar un registro con respuesta suficiente para observar la fase crítica. Acompáñalo de la señal de ciclo o de una descripción temporal clara. La finalidad es distinguir una limitación sostenida de una respuesta demasiado lenta. Un depósito, una válvula próxima al consumidor o una estrategia de regulación se estudian a partir de esa diferencia.
La regulación no se limita a instalar un variador. La ejecución debe admitir el rango de funcionamiento propuesto y conservar sus condiciones de refrigeración y protección. En sistemas centralizados también se estudian escalonamiento, reserva y comportamiento cuando una unidad está fuera de servicio. No se presupone que todos los equipos puedan arrancar, parar o variar de velocidad con la misma frecuencia. Esa información debe proceder de la documentación y del diseño del conjunto.
Gas, partículas, humedad y temperatura
Define calidad y temperatura del aire requeridas por el producto o proceso. Aire sin aceite en una tecnología no equivale por sí solo a una certificación de limpieza del sistema completo. Considera filtración de entrada, condiciones ambientales y materiales de la red, además de cualquier tratamiento que exija la aplicación.
La compatibilidad se comprueba con el gas que llega realmente a la entrada, no solo con el nombre general del proceso. Hay que distinguir aire limpio, aire húmedo, mezclas con vapores y gases utilizados en circuitos cerrados. Describe concentraciones conocidas, temperatura, condensados y partículas. Cuando el producto cambia de estado o desprende componentes durante el ciclo, indica en qué fase sucede. Esa información condiciona la ejecución, los materiales y la protección necesaria.
Cómo comprobarlo en la instalación
Filtrar partículas y separar líquidos son funciones diferentes. El medio filtrante se elige por la carga y las características del contaminante, mientras que un recipiente separador debe tener capacidad, drenaje y vigilancia adecuados al arrastre previsto. Un filtro saturado puede proteger menos y añadir una pérdida de presión importante. Por eso sus condiciones de servicio forman parte del cálculo inicial y de las medidas de mantenimiento, no se añaden al final como un accesorio indiferente.
En un circuito de gas, la estanqueidad y la temperatura de entrada también pueden afectar al resultado del proceso. No se debe asumir compatibilidad con gases corrosivos, inflamables o enriquecidos en oxígeno a partir de una denominación de familia. Esas aplicaciones necesitan una validación específica. La ficha de consulta debe describir el fluido y sus cambios, y la propuesta debe identificar expresamente qué ejecución se ha considerado y bajo qué condiciones de funcionamiento.
Alimentación, altitud e integración
Comprueba acceso, ventilación, ruido y recorrido hasta las salidas. La temperatura del aire y las condiciones de descarga deben corresponder a la ejecución. Una instalación dentro de un gabinete requiere evaluar evacuación de calor; cubrir el equipo para reducir ruido sin esa revisión puede alterar sus condiciones de funcionamiento.
Solicita los datos reales de la instalación: tensión, fases, frecuencia, disponibilidad de regulación y condiciones del cuadro eléctrico. Una referencia comercial puede tener varias ejecuciones de motor. La comparación entre 50 y 60 Hz debe utilizar sus datos correspondientes, incluida la potencia y la curva aplicable. La conexión eléctrica y sus protecciones se definen por personal cualificado; cambiar puentes, ajustes o sentidos de giro sin documentación no es una forma válida de adaptar un equipo.
Cómo comprobarlo en la instalación
El lugar de montaje condiciona acceso, ventilación y recorrido de las conexiones. Deja identificadas las entradas y salidas de aire de refrigeración y los espacios que exige el manual. Una cabina acústica, un armario o una sala cerrada modifican la evacuación del calor y deben evaluarse como parte de la instalación. También interesa saber si hay polvo ambiental, exposición a lavado, temperaturas elevadas o dificultad para retirar filtros y piezas durante una intervención.
La integración incluye apoyos, vibración, flexibilidad de las conexiones y facilidad de inspección. Anota la altitud y las condiciones ambientales del destino, especialmente cuando se reutiliza una propuesta preparada para otra planta. Comprueba además qué recibe el cliente: equipo, accesorios, regulación, cableado o documentación. Una oferta comparable debe delimitar esas partidas y las tareas de montaje y puesta en servicio. El suministro de una bomba no equivale automáticamente a una instalación completa.
Regulación y consumo energético
En soplado e inyección, relaciona el consumo con el resultado del proceso: separación de hojas, retirada de gotas o aporte de aire definido. Conserva boquillas, distancia, velocidad y presión durante la comparación. La regulación puede estudiarse con la demanda real y la ejecución compatible, pero debe mantener el caudal útil en las salidas. La potencia nominal no describe por sí sola la eficiencia de la operación.
Compara la energía consumida durante un periodo de producción representativo y conserva el resultado útil obtenido. La potencia nominal del motor no equivale al consumo medido de la instalación. Una solución de velocidad variable, como una ejecución BECKER VARIAIR compatible, se estudia con el perfil de demanda, el rango autorizado y la respuesta requerida. El ahorro debe justificarse con condiciones comparables, sin aplicar un porcentaje general a cualquier equipo.
Cómo comprobarlo en la instalación
Registra horas de producción, espera y parada, junto con presión, caudal y cantidad de piezas o ciclos aceptados. Cuando cambia la carga, conviene comparar periodos equivalentes o expresar el consumo por una unidad de producción definida. Incluye los auxiliares que correspondan a cada alternativa para que la comparación cubra el mismo alcance de suministro.
La regulación propuesta debe respetar las condiciones del equipo y de la máquina. Confirma su rango de velocidad, señales de mando y comportamiento durante una variación de demanda. Estima el coste energético con las horas previstas y la tarifa de la planta de destino. Las medidas eléctricas corresponden a personal cualificado; la información de placa sirve para identificar la ejecución, no para sustituir esa medición.
Mantenimiento, repuestos y continuidad
El plan de servicio debe mantener filtros, boquillas, difusores y conexiones en la configuración prevista. Identifica sus referencias por función y distingue los consumibles del generador de los accesorios de distribución. Prevé la parada y la comprobación del resultado después de intervenir. Una boquilla o un filtro con paso diferente puede modificar el servicio aunque se conserve la misma bomba o soplante.
La selección también debe prever cómo se mantendrá disponible el servicio durante la vida del equipo. Identifica modelo, ejecución y número de serie para consultar consumibles y repuestos ORIGINALES BECKER. El plan de mantenimiento se apoya en el manual correspondiente, las horas de trabajo y el ambiente real. Diferencia mantenimiento programado, disponibilidad de piezas y tiempo de recuperación; son datos distintos al precio inicial de compra.
Cómo comprobarlo en la instalación
Solicita la lista de consumibles, las referencias aplicables y la documentación necesaria para programar el servicio. Confirma disponibilidad y plazos para el país y la ciudad de destino en Latinoamérica. La existencia de un repuesto en catálogo no significa que esté disponible de inmediato. Un kit debe corresponder a la versión concreta del equipo, incluidos los accesorios que se hayan instalado.
Relaciona cada intervención con la parada admisible del proceso y con quién realizará el trabajo. Si se estudia una unidad de reserva, verifica que pueda sostener el servicio previsto y que su integración sea compatible. Conserva una referencia de funcionamiento para comprobar la recuperación después del mantenimiento. Así se comparan propuestas por su capacidad de mantener la producción, además del equipo suministrado.
DIAGNÓSTICO Y REPUESTOS
Conservar las condiciones de trabajo
Conservar una referencia de funcionamiento
Registra formato de producto, distancia y posición de boquillas, salidas activas y lecturas disponibles. Si cambia el resultado de secado o separación, compara primero esas variables. El efecto sobre la pieza no depende solo de la soplante: orientación, velocidad de línea y condición inicial del producto también intervienen.
Una referencia útil describe cómo trabaja la instalación cuando cumple su objetivo. Debe incluir fecha, producto o formato, ritmo, consumidores activos, presión medida y tiempo de respuesta. Si existe medida de caudal, corriente o temperatura, conserva también sus condiciones de lectura. Una cifra aislada pierde valor cuando se desconoce el punto de medida o si el filtro acababa de sustituirse. El registro inicial sirve para comparar cambios bajo condiciones equivalentes.
Cómo comprobarlo en la instalación
Relaciona las desviaciones con el proceso antes de atribuirlas al generador. Una variación de material, una nueva manguera o un cambio de programa pueden alterar el comportamiento sin que exista una avería de la bomba. Compara tendencia y repetibilidad: cuándo aparece, cuánto dura y si afecta a todos los consumidores. Si hay señales anormales, se sigue el procedimiento de parada y diagnóstico de la instalación; el registro no sustituye sus protecciones.
Después de una intervención, repite la condición de referencia que sea segura y representativa. Documenta la pieza cambiada, los ajustes autorizados y las lecturas posteriores. Así se distingue una reparación comprobada de una mejora aparente obtenida con otro material o una cadencia menor. El historial ayuda a preparar repuestos y a revisar la frecuencia de inspección según el servicio real. No se fija un intervalo universal para todas las familias BECKER ni para todos los ambientes.
Revisar primero el circuito
Revisa obstrucciones, fugas, válvulas y diferencias de distribución antes de aumentar presión. En aireación, incluye estado de difusores y nivel del líquido. Una elevación de resistencia puede llevar al equipo a otra condición de trabajo; el diagnóstico debe comprobar que se respetan los límites de su ejecución.
El diagnóstico se organiza desde el punto donde falla el proceso hacia los elementos que lo alimentan. Comprueba primero el contacto, el cierre o la salida útil y después recorre válvulas, mangueras, distribuidores, filtros y separadores. Una diferencia de presión entre dos puntos puede orientar sobre una restricción. Una pérdida que aparece solo al conectar un ramal puede orientar sobre su demanda o estanqueidad. Ninguna de estas observaciones, por sí sola, identifica una pieza averiada.
Cómo comprobarlo en la instalación
Las conexiones flexibles se revisan por deformación, grietas, abrasión y curvaturas demasiado cerradas. En las uniones interesa comprobar el estado de juntas, asiento y montaje, además del apriete que corresponda a su documentación. No se compensan fugas apretando indiscriminadamente. Si se necesita abrir una línea, se aísla y se elimina la energía residual conforme al procedimiento de la instalación. La inspección debe mantener las condiciones de seguridad y limpieza del proceso.
Tras localizar un sector sospechoso, cambia una condición cada vez y registra el efecto cuando la prueba esté permitida. Sustituir varios elementos y modificar simultáneamente la regulación puede recuperar producción, pero dificulta saber qué originó el problema. Al cerrar la intervención, confirma que todos los consumidores vuelven a la configuración autorizada y que no quedan derivaciones abiertas, válvulas de prueba o elementos de protección fuera de servicio. Conserva fotografías y referencias de los componentes revisados.
Aplicar el mantenimiento de la ejecución
Limpia y sustituye filtros conforme a la documentación, manteniendo libres los recorridos de refrigeración. Revisa accesorios de protección previstos para la instalación y registra su estado. Después del servicio, verifica la presión y el efecto útil con la misma configuración de salidas, evitando comparar pruebas con distinta cantidad de boquillas abiertas.
El plan comienza con el modelo completo y su documentación. Una bomba de paletas en seco, una bomba lubricada y una soplante de canal lateral tienen tareas diferentes. No se trasladan automáticamente procedimientos de una tecnología a otra. Los elementos de desgaste, la lubricación cuando exista, la filtración y la refrigeración se revisan según la ejecución. El manual y las condiciones de servicio determinan qué inspeccionar, cómo hacerlo y qué personal debe realizar la operación.
Cómo comprobarlo en la instalación
La limpieza de un filtro depende del tipo de elemento y del contaminante. Algunos materiales requieren sustitución; una limpieza no autorizada puede dañar el medio filtrante o dejar pasar residuos. Conviene inspeccionar también la carcasa, sus juntas y el asiento antes de volver a montar. No debe entrar suciedad en la línea durante la intervención. En procesos con humedad o producto arrastrado, se revisan separadores y drenajes como parte del mismo trabajo.
Antes de intervenir se aíslan las fuentes de energía y se consideran vacío, presión y temperatura residual. El acceso a componentes internos y los ajustes eléctricos corresponden a personal cualificado. El trabajo termina con una comprobación de montaje y funcionamiento según la documentación aplicable. Registra horas, piezas y observaciones para adaptar la vigilancia al ambiente real. Un servicio con polvo, condensados o cambios frecuentes de producto puede necesitar controles distintos de una aplicación estable con aire limpio.
Identificar el repuesto correcto
Para una soplante SV, identifica modelo completo, número de etapas y ejecución indicada en su documentación. No extrapoles referencias entre equipos de tamaño parecido. Añade placa de motor y datos de accesorios cuando solicites una sustitución, manteniendo separada la identificación del generador de la correspondiente a boquillas, cuchillas o difusores.
La identificación reúne la placa del equipo, el número de serie y la referencia de la pieza cuando esté disponible. La placa del motor aporta datos eléctricos, pero no sustituye la identificación de la bomba o soplante. Envía fotografías legibles y conserva las letras, puntos, barras y sufijos del modelo. Una referencia incompleta puede omitir una variante importante para filtros, paletas, juntas, accesorios o regulación.
Cómo comprobarlo en la instalación
Las medidas ayudan a contrastar una pieza, pero no bastan para demostrar compatibilidad. Pueden cambiar material, geometría, tolerancia o contenido de un juego aunque dos componentes tengan dimensiones similares. Para un kit, comprueba si la propuesta incluye todas las piezas previstas para la intervención y qué elementos se suministran por separado. Diferencia siempre cantidad de juegos y cantidad de piezas: esa distinción evita recibir menos material del necesario.
En consultas desde Latinoamérica se utilizan términos como repuesto, recambio, refacción, paleta, aspa o aleta. Acompaña el nombre local con la referencia original BECKER y una imagen de la pieza para evitar ambigüedades. Indica cantidad y destino de entrega; disponibilidad y plazo se confirman para el pedido concreto. Después del montaje, conserva el código suministrado en el historial de la máquina y verifica el resultado de la intervención bajo sus condiciones habituales.
DATOS PARA UNA PROPUESTA TÉCNICA
Preparar la consulta de soplado e inyección de aire
Para consultar una solución de soplado e inyección de aire, reúne los datos del proceso y del equipo antes de comparar referencias. Esta ficha sirve tanto para una instalación nueva como para revisar una existente. Los criterios anteriores y sus ilustraciones permiten identificar qué información falta y dónde obtenerla.
Describir el resultado que debe aceptar la máquina
Antes de comparar equipos, redacta una condición de aceptación que pueda observarse. Debe indicar qué consumidor trabaja, con qué material o fluido, durante cuánto tiempo y bajo qué configuración. Si el proyecto incluye varias recetas, distingue las habituales de la más exigente que se deba cubrir. Evita expresiones como «más vacío» o «más fuerza» sin un punto de medida y un resultado asociado. Una condición bien descrita permite revisar una propuesta, organizar una prueba y verificar después si la instalación cumple. También ayuda a identificar qué parte del resultado depende del generador y cuál depende del útil, del producto o de la secuencia.
Preparar una ficha de medidas comparable
Reúne las lecturas disponibles sin cambiar sus unidades ni su referencia. Para cada valor, anota instrumento, ubicación, momento del ciclo y condiciones del ensayo. Diferencia una lectura observada de un requisito que todavía no se ha medido. Si falta información, indícalo expresamente para que la propuesta explique qué supuesto utiliza y qué comprobación queda pendiente. Esta separación evita convertir una estimación en una prestación garantizada. Cuando varias personas toman datos, utiliza los mismos nombres de puntos y de fases; así se pueden comparar registros de producción, mantenimiento e ingeniería sin interpretar cada cifra de una manera diferente.
Documentar la configuración física y eléctrica
Adjunta fotografías legibles de la placa del generador y de la placa del motor, identificando cuál es cada una. Añade conexiones, filtro externo, separador y espacio de instalación. Indica tensión, frecuencia, fases y existencia de regulación, junto con ciudad y altitud aproximada del destino cuando sean relevantes para la revisión técnica. La documentación de una máquina importada puede describir otra ejecución eléctrica; por eso conviene contrastarla con lo realmente instalado. Una imagen general permite reconocer la disposición, mientras las fotografías de placas aportan los datos necesarios para buscar documentación y confirmar repuestos.
Delimitar el suministro y los accesorios
Solicita que la propuesta identifique equipo, ejecución y componentes incluidos. Filtros, separadores, válvulas, silenciadores, instrumentación y regulación pueden formar parte de partidas diferentes. También debe quedar claro quién realiza conexiones, montaje y puesta en servicio. Al comparar precios, revisa ese alcance antes de interpretar dos importes como ofertas equivalentes. Si se propone reutilizar un accesorio existente, confirma sus condiciones y compatibilidad con la nueva selección. La descripción debe permitir reconocer qué se entrega, qué se conserva y qué comprobaciones se necesitan para que el conjunto funcione bajo las condiciones previstas.
Acordar cómo se verificará la puesta en servicio
Define una prueba representativa con material o fluido autorizado, configuración conocida y puntos de medida identificados. Incluye la condición habitual y aquella que limite realmente el proceso, sin superar las condiciones permitidas por la instalación. Registra el estado de filtros y accesorios durante la prueba para conservar una referencia útil. La aceptación puede incluir tiempo de respuesta, estabilidad o resultado sobre la pieza, según la función. No basta con confirmar que el motor arranca: interesa comprobar el servicio que recibe el consumidor y documentar las diferencias respecto a los requisitos acordados.
Conservar el historial para la siguiente intervención
Archiva la referencia suministrada, número de serie, documentación técnica, lecturas iniciales y listado de consumibles confirmados. Añade fecha, motivo y resultado de cada intervención relevante. Si cambia la configuración, actualiza también la ficha del proceso; de lo contrario, una futura consulta puede basarse en condiciones que ya no existen. El historial permite distinguir desgaste, cambios de material y modificaciones de la red. Para planificar repuestos, utiliza las referencias verificadas y el servicio real del equipo, sin trasladar automáticamente la lista de una unidad parecida o los intervalos de otra planta.
VOCABULARIO TÉCNICO Y CONSULTAS
Soplado e inyección de aire en Latinoamérica
Términos habituales de esta guía: soplado industrial, inyección de aire, soplante industrial, soplador industrial, turbina de aire, compresor de baja presión, cuchilla de aire, cortina de aire industrial, boquilla de soplado, secado de envases, secado superficial, aireación por difusores. Utiliza el nombre que corresponda a tu proceso y acompáñalo de una descripción; la coincidencia de una palabra no demuestra que dos aplicaciones utilicen el mismo equipo.
En una consulta industrial, conviene escribir primero la función y después el nombre utilizado en la planta. «Vacío», «succión» y «aspiración» pueden aparecer en conversaciones comerciales, pero no describen siempre el mismo servicio. Del mismo modo, «soplante», «soplador» y «blower» pueden utilizarse para buscar equipos con tecnologías diferentes. Acompaña el término con presión, caudal y proceso para que la consulta pueda interpretarse correctamente.
Para solicitar suministro o mantenimiento en Latinoamérica, indica país, ciudad de destino, datos eléctricos y referencia completa del equipo. Si se utiliza una denominación local del material o de la máquina, añade una descripción o una fotografía. México, Colombia, Perú, Chile, Argentina y los demás mercados de la región pueden compartir vocabulario comercial sin compartir necesariamente alimentación, altitud ni condiciones de instalación. Esos datos se confirman para cada planta y cada propuesta.
En repuestos se emplean expresiones como paletas, álabes, aspas, aletas, paletas de grafito o carbones, según el interlocutor. No deben tratarse como equivalencias técnicas automáticas: una palabra puede referirse a piezas distintas. Identifica la pieza en la lista del fabricante y confirma modelo y serie. Para filtros, juntas y kits, utiliza igualmente la referencia documentada y detalla el contenido requerido antes de cerrar el pedido.
Una búsqueda por «precio», «cotización», «repuesto», «refacción» o «recambio» expresa una necesidad comercial, pero no aporta todos los datos de selección. La consulta resulta más precisa cuando añade la aplicación, el modelo conocido y las condiciones reales. Si se solicita un repuesto ORIGINAL BECKER, incluye placa y referencia disponible para comprobar correspondencia. La disponibilidad, el alcance del suministro y las condiciones de entrega deben confirmarse en la propuesta concreta.
Preguntas sobre soplado e inyección
¿Más presión siempre mejora el soplado?
No. El efecto también depende del caudal, la boquilla y la distancia. Un ajuste excesivo puede perjudicar el producto o aumentar el consumo.
¿Puedo sustituir aire comprimido por una soplante?
Solo cuando presión, caudal, calidad de aire y control sean compatibles con el proceso. Se contrasta el punto de trabajo.
¿Puedo elegir una bomba solo por los kW?
La potencia del motor no indica por sí sola el caudal disponible ni la presión de trabajo. Dos equipos de potencia similar pueden utilizar tecnologías y curvas diferentes. Para compararlos se necesitan función, punto de trabajo, gas, ciclo y alimentación. En una sustitución también se revisan conexiones, espacio, regulación y condiciones de mantenimiento.
¿Una bomba más grande resolverá una caída de rendimiento?
Depende de la causa. Una fuga, una válvula mal ajustada, un filtro saturado o una conducción estrecha pueden limitar el sistema aunque aumente la capacidad del generador. Primero conviene localizar dónde y cuándo cae el rendimiento. Con esas medidas se puede decidir si corresponde reparar el circuito, cambiar la regulación o estudiar otro equipo.
¿Qué cambia entre 50 Hz y 60 Hz?
La velocidad y las prestaciones de una ejecución pueden cambiar con la frecuencia. Deben compararse los valores publicados para cada alimentación, sin aplicar una conversión automática a cualquier motor. Indica la placa del equipo y la red disponible. Si existe variador, también se verifica el rango permitido y la configuración prevista por el fabricante.
¿Qué información envío para pedir una propuesta?
Describe el proceso, el problema o la mejora buscada, y añade modelo instalado si lo conoces. Son útiles fotografías de placa, conexiones y punto de trabajo, junto con presión, caudal o tiempo de ciclo disponibles. Indica cantidad y país de entrega. Si falta algún dato, se puede comenzar con la información existente y concretar las medidas necesarias.
TÉRMINOS DEL PROCESO
También se conoce como
Estas denominaciones ayudan a identificar máquinas, operaciones y necesidades que pueden aparecer con nombres distintos en los mercados latinoamericanos.
Procesos relacionados
TECNOLOGÍA BECKER
12 modelos para estudiar esta aplicación
Estas referencias permiten comparar funciones y tecnologías. Cada ejemplo se confirma con el punto de trabajo y la ejecución requerida; no son doce sustitutos equivalentes.
Compresor de paletas en seco
BECKER DT 4.10
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Punto de trabajo · BECKER DT 4.10
Pide la curva correspondiente a la ejecución y localiza el caudal disponible a la presión requerida. Conserva la frecuencia y las condiciones de referencia indicadas en la documentación. La cifra de caudal nominal ayuda a identificar el equipo, pero no demuestra por sí sola que cubra la condición más exigente del consumidor. Contrasta el resultado con las pérdidas y accesorios de la instalación.
Compresor de paletas en seco
BECKER DTLF 2.200
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Respuesta durante el ciclo · BECKER DTLF 2.200
Relaciona la capacidad con el tiempo disponible y con los consumidores que coinciden. Una prueba estabilizada puede ocultar una caída breve que afecte a la producción. Para esta referencia, solicita revisar también arranque, recuperación y forma de regulación autorizada. La comparación debe reproducir la secuencia real del proceso y separar los picos de demanda de las necesidades sostenidas.
Compresor de paletas en seco
BECKER KDT 3.60
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Conexiones y montaje · BECKER KDT 3.60
Comprueba orientación de bocas, diámetro interior útil, posición de montaje y espacio para mantenimiento. La adaptación debe conservar el paso necesario y evitar cargas mecánicas no previstas sobre las conexiones. Incluye filtros y separadores en la comparación dimensional. Dos referencias que caben en el mismo espacio pueden requerir recorridos o accesorios distintos para prestar el servicio bajo las condiciones previstas.
Compresor de paletas en seco
BECKER VARIAIR DTLF 2.250/0-400
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Condiciones del gas · BECKER VARIAIR DTLF 2.250/0-400
Describe temperatura, humedad, partículas y composición del fluido que llegará a la entrada. La compatibilidad se confirma para la ejecución concreta y para las protecciones incluidas. Una aplicación habitual de la familia no demuestra que cualquier variante admita el mismo efluente. Mantén separados los requisitos del proceso y las prestaciones documentadas del equipo al comparar una alternativa de suministro.
Compresor de paletas en seco
BECKER VARIAIR KDT 3.80/0-400
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Suministra aire a presión para circuitos de soplado. La demanda se compara con la curva de la ejecución y con la pérdida del recorrido hasta las boquillas o los puntos de inyección.
Ejecución eléctrica · BECKER VARIAIR KDT 3.80/0-400
Verifica tensión, fases y frecuencia de la unidad ofrecida, junto con los datos del motor y sus protecciones. Si existe regulación de velocidad, confirma el rango admitido y las condiciones de refrigeración. No se aplica una conversión genérica entre frecuencias a todas las referencias. La documentación debe corresponder al equipo concreto que se entrega y a la alimentación disponible en destino.
Canal lateral · una etapa
BECKER SV 130/1
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Filtración y pérdidas · BECKER SV 130/1
Incluye el estado previsto de los filtros, separadores y válvulas en la revisión del circuito. Un accesorio restrictivo puede reducir la prestación útil aunque la referencia del generador resulte adecuada. Solicita identificar los elementos incluidos y sus condiciones de mantenimiento. La comparación debe considerar el recorrido completo hasta el consumidor, con espacio suficiente para inspeccionar y sustituir los consumibles.
Canal lateral · una etapa
BECKER SV 201/1
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Refrigeración y ambiente · BECKER SV 201/1
Revisa temperatura del lugar, ventilación y acceso a las entradas y salidas de refrigeración. Si la unidad se instala dentro de una cabina o sala técnica, evalúa el conjunto con las condiciones del manual. Incluye altitud y exposición a polvo cuando correspondan. La selección no termina al comprobar la curva: debe conservar sus condiciones de funcionamiento una vez montada.
Canal lateral · una etapa
BECKER SV 300/1
Para comparar soplado de aire hacia boquillas, difusores u otros consumidores de baja presión. Se verifica el caudal a la presión del sistema y se contabilizan pérdidas de tubería y accesorios.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 300/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Canal lateral · una etapa
BECKER SV 400/1
Referencia para estudiar distribución de aire a varios puntos de soplado. La simultaneidad de consumidores y la resistencia de cada ramal ayudan a definir un punto de trabajo comparable entre alternativas.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 400/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Canal lateral · una etapa
BECKER SV 500/1
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Mantenimiento y consumibles · BECKER SV 500/1
Solicita manual y referencias de consumibles correspondientes al número de serie y a la ejecución suministrada. Los trabajos dependen de la tecnología, de modo que no se trasladan listas de paletas, filtros o lubricantes entre modelos por semejanza exterior. Para planificar disponibilidad, distingue las piezas confirmadas de las que requieren inspección y conserva el historial de servicio de esta unidad.
Canal lateral · una etapa
BECKER SV 700/1
Distribución de aire a boquillas, cuchillas o difusores dentro del rango del equipo.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Comparación de la alternativa · BECKER SV 700/1
Contrasta la propuesta completa con el requisito de proceso y con los otros modelos estudiados. Anota qué condición cubre, qué accesorios necesita y qué supuesto falta comprobar. No ordenes las opciones únicamente por potencia o precio. Una comparación útil permite reconocer diferencias de curva, integración, regulación y mantenimiento, y justificar la selección a partir de las condiciones concretas de la instalación.
Canal lateral · una etapa
BECKER SV 1100/1
Para evaluar redes de soplado que requieren comparar otra capacidad de caudal dentro de la familia SV. La selección parte de la curva de la ejecución y de la demanda real de los consumidores.
Soplante SV de una etapa. La ejecución se selecciona por el caudal a la presión diferencial de trabajo, la frecuencia, la potencia y las condiciones de entrada. La curva del equipo debe cubrir las pérdidas de la red y de sus consumidores.
Caudal a la presión diferencial de trabajo · BECKER SV 1100/1
Calcula la resistencia total del circuito en su condición habitual y en la condición más exigente prevista. Incluye tuberías, filtros, difusores o cabezales, según la aplicación. Comprueba el caudal disponible en la curva y los límites de temperatura y presión de la ejecución. En una instalación existente, conserva lecturas y configuración de los consumidores para poder comparar el servicio antes y después de cualquier cambio.
Cuando el objetivo sea secar una superficie, describe qué líquido se retira y cuánto permanece antes de llegar a la estación. Registra ancho de trabajo, velocidad de avance, posición de las salidas y distancia a la pieza. Si el resultado es desigual, identifica si la humedad residual aparece siempre en el mismo borde o cambia con el producto. Esa diferencia ayuda a revisar distribución del aire, geometría y orientación. La comparación entre ensayos debe mantener esas condiciones para que un cambio de presión o de caudal pueda interpretarse correctamente.
En las alternativas SV, confirma si la referencia corresponde a una o dos etapas y utiliza la curva de esa ejecución. Para comparar con equipos de paletas destinados a presión, expresa la necesidad con las mismas unidades y condiciones de referencia. Incluye las pérdidas de boquillas, colectores y difusores, así como las combinaciones de salidas que permanecerán abiertas. La selección debe conservar el rango de funcionamiento permitido durante toda la secuencia prevista, también cuando disminuye la demanda de aire.
Imágenes procedentes del catálogo o de documentación oficial BECKER. La configuración, disponibilidad y plazo se confirman en la propuesta. Para una reposición, conserva el modelo completo y el número de serie.
EXPORTVACIO · ATENCIÓN COMERCIAL
Cuéntanos qué necesita tu instalación
Podemos estudiar un equipo, una sustitución o el repuesto original BECKER para soplado e inyección. Describe la operación y el resultado que necesitas. Si existe una incidencia, indica cuándo aparece y qué cambió antes de detectarla. Añade las referencias y medidas que tengas disponibles.
Atención comercial para Latinoamérica desde Andorra. Indica país y ciudad de entrega para confirmar disponibilidad, transporte y condiciones de suministro. Preparamos consultas para México, Colombia, Chile, Perú, Argentina, Ecuador, Uruguay, Paraguay, Bolivia, Centroamérica y el Caribe, según las condiciones de cada pedido.
Para identificar un repuesto, envía modelo, número de serie, referencia anterior y cantidad. Para una aplicación nueva, indica también alimentación eléctrica, altitud y régimen de trabajo. Los plazos y la configuración se concretan en la oferta.
