BECKER U 5.301 Bomba de vacío lubricada
Vacío lubricado para tu proceso.
Consulta los datos de la bomba de vacío de paletas lubricadas BECKER U 5.301.Revisamos la ejecución, la frecuencia y el vacío que necesita tu maquinaria.Te ayudamos con equipos y repuestos BECKER para Latinoamérica.
Made in Germany- Caudal
- 300–360m³/h · 50 / 60 Hz
- Vacío final
- < 0,1mbar absolutos
* Según modelo, ejecución y frecuencia.
Vacío profundo.
Control para la producción.
Una bomba de vacío de paletas lubricadas para procesos que necesitan evacuar aire hasta presiones bajas, con una selección precisa del motor, el aceite y los accesorios.
La U 5.301 ofrece un caudal nominal de 300 m³/h a 50 Hz y 360 m³/h a 60 Hz. Su vacío final es inferior a 0,1 mbar absolutos con el lastre de gas cerrado, según la ficha BECKER de esta ejecución.
No es una bomba seca: el aceite forma parte de su funcionamiento. El caudal útil depende de la presión de aspiración; por eso esta ficha permite consultar las curvas, no solamente el caudal nominal.
BECKER
U 5.301

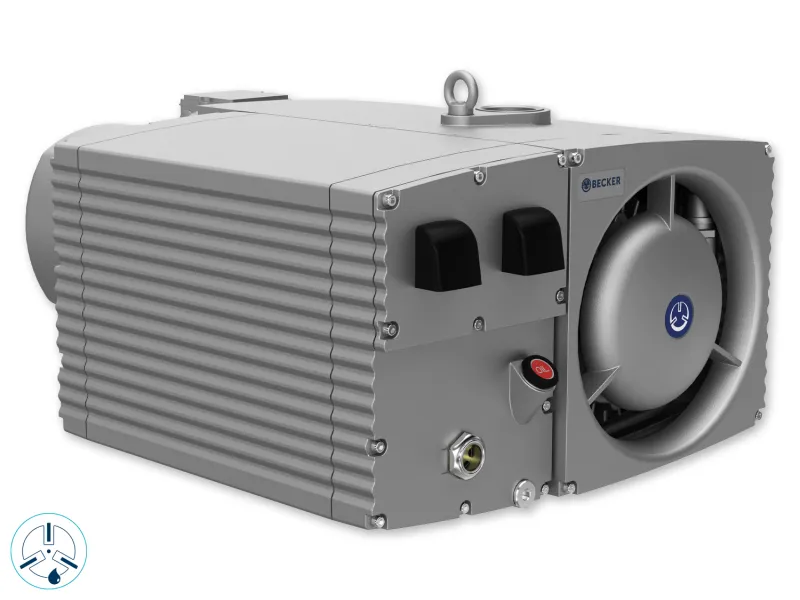

Fotografía auténtica BECKER del modelo estándar. Amplía la imagen o abre el plano dimensional del fabricante.
La apariencia del motor puede variar con la ejecución. Este plano corresponde a la ejecución estándar, no a la /0-62 XL. El motor puede variar.
50 Hz o 60 Hz.
La ejecución importa.
Compara las frecuencias y distingue entre los motores destinados a un servicio continuo hasta 100 mbar o hasta 400 mbar absolutos.
300m³/h de caudal nominal · 50 HzReferencia BECKER U 5.301. Validar la motorización exacta por placa, no inferirla del caudal.
Ficha PDF original| Parámetro | 50 Hz | 60 Hz |
|---|---|---|
| Caudal nominal | 300 m³/h | 360 m³/h |
| Vacío final (lastre cerrado) | <0,1 mbar | <0,1 mbar |
| Potencia motor · hasta 100 mbar continuos | 5,5 kW | 6,6 kW |
| Potencia motor · hasta 400 mbar continuos | 7,5 kW | 9,0 kW |
| Presión acústica emitida | 73 dB(A) | 76 dB(A) |
| Peso SIN motor | 90 kg | |
| Aceite de referencia, estándar | 6 litros | |
| Aspiración | G 2″ | |
| Lastre de gas | Incluido; con lastre abierto el vacío final es diferente | |
La longitud total y la configuración eléctrica cambian con el motor. Nunca atribuir este peso a una bomba equipada con motor.
Tres curvas.
Una lectura precisa.
Compara 50 y 60 Hz, mueve la presión y consulta el caudal, la temperatura de escape y la potencia al eje.
Curvas funcionales SVG interactivas elaboradas mediante digitalización visual aproximada del gráfico de la página 4 del PDF específico BECKER U 5.301 (6 páginas). No son capturas ni curvas copiadas de otro modelo.
Lecturas estimadas por digitalización visual e interpolación del PDF original. No sustituyen las curvas del fabricante para dimensionamiento. Referencia del fabricante: 1.000 mbar atmosféricos y 20 °C; tolerancia indicada ±10 %. El motor de 5,5/6,6 kW cubre servicio continuo hasta 100 mbar; con 7,5/9,0 kW hasta 400 mbar.
Verifica el motor: límite continuo de 100 mbar para 5,5/6,6 kW, o 400 mbar para 7,5/9,0 kW.
El control cubre 0,20–900 mbar dentro del gráfico de referencia; los valores son orientativos y no se extrapolan al vacío final. No extrapola al vacío final. La temperatura representada es del aire de escape, no del motor ni del ambiente.
U 5.301 estándar,
XL, O₂ y VARIAIR.
Depósito, gas aspirado, motor, planos y controles pueden cambiar. Identificamos cada ejecución por placa.
| Modelo | Diferencia de ejecución | Ficha |
|---|---|---|
| U 5.301 estándar | Depósito de 6 litros, motor seleccionado para trabajo hasta 100 o 400 mbar absolutos. | Ficha actual |
| U 5.301/0-62 XL | Depósito ampliado, aproximadamente 13 litros según catálogo BECKER; plano y separador propios. | Ver XL |
| U 5.301 O₂-PACK | Ejecución para determinadas aplicaciones con oxígeno, no convertible por simple cambio de aceite. | Ver O₂-PACK |
| VARIAIR U 5.301 | Versión con variador, ficha de potencia y rango de frecuencia distintos. | Ver VARIAIR |
Antes de pedir: confirmar referencia, índice, tensión, frecuencia, servicio y composición del gas.
El vacío que necesita
tu aplicación.
Indica volumen, presión objetivo, tiempo de ciclo y composición del gas. Con esos datos revisamos si la U 5.301 estándar es adecuada y qué protección necesita la aspiración.
Envasado al vacío
Evaluación de cámaras y maquinaria de envasado, considerando volumen evacuado, frecuencia de ciclos, humedad y condiciones de limpieza.
Vacío en alimentación y envasado →Evacuación de recipientes
Revisión del caudal a la presión de trabajo, las pérdidas de conductancia de la tubería y la estanqueidad del recipiente.
Aplicaciones de evacuación →Desgasificación
La compatibilidad de vapores, la temperatura y la posible presencia de líquidos deben validarse antes de seleccionar bomba, aceite y separación previa.
Aplicaciones de desgasificación →Protege el equipo.
Cuida el proceso.
Selecciona los elementos que deseas revisar. Se añadirán a tu solicitud de cotización; esta selección no confirma compatibilidad ni constituye una lista de accesorios incluidos.
La ficha documenta válvula de lastre, válvula de retención, separador y filtro de aceite. Como opciones según versión figuran transmisor de nivel G 1″, termostato G ½″, indicador de mantenimiento G ¾″, grifo de vaciado G ½″, PT100 y refrigerador de agua U5.200-0-114.2; confirmar compatibilidad por ejecución. La instalación externa requiere dimensionamiento para gas, caudal y presión. Los elementos externos se dimensionan según el proceso.
Ningún elemento adicional seleccionado.
Una bomba.
O un sistema completo.
Explora cómo cambian los tiempos teóricos al combinar una, dos o tres bombas activas en paralelo.
El cálculo integra la curva de caudal digitalizada entre las dos presiones elegidas. No utiliza el caudal nominal como si fuera constante.
Modelo ideal sin fugas, vapores, aporte de gas ni pérdidas en tuberías; volumen fijo y bombas idénticas. No es una garantía de tiempo de ciclo ni sustituye el dimensionamiento de ingeniería.
Esquema conceptual, no plano de montaje. Una bomba en reserva no suma caudal mientras permanece detenida. La redundancia y la lógica de control se definen para cada sistema.
Se emplea la frecuencia seleccionada en esta página: 50 Hz. El tramo inicial desde presión atmosférica hasta 900 mbar queda fuera de este cálculo.
Ruido declarado.
Condiciones claras.
La ficha BECKER U 5.301 publica 73 dB(A) a 50 Hz y 76 dB(A) a 60 Hz. Son niveles de presión acústica de emisión, no una predicción del ruido total de tu planta.
Medición según DIN EN ISO 11203, clase 2, incertidumbre extendida de 3 dB; a 1 metro, en media carga y con ambos lados canalizados, según la nota del fabricante.
Escala numérica en decibelios; la longitud de la barra no representa sonoridad percibida. Cualquier cerramiento debe mantener la ventilación y validarse para esta bomba.
Integración precisa.
Conexiones verificadas.
La U 5.301 estándar utiliza aspiración G 2″. No compartir dimensiones de la versión XL o tomar el motor de la imagen como la única ejecución disponible.
| Nº | Función | Conexión |
|---|---|---|
| 1 | Aspiración | G 2″ |
| 2 | Aire de escape · tapa de deflexión estándar | Sin rosca de conexión; G 2″ únicamente como opción (posición 7) |
| 3 | Tapón de llenado aceite | G ¾″ |
| 4 | Mirilla de aceite | G 1″ |
| 5 | Purga de aceite | G ½″ |
| 6 | Apoyos elásticos | Plano original |
| 7 | Escape roscado opcional | G 2″ |
| 8 | Sensor opcional | PT100 |
El motor determina la instalación eléctrica
Consultar tensión, conexión trifásica, frecuencia, corriente y protecciones en la placa real. No deducir amperios ni dimensiones sin saber la motorización.
Aceite y ventilación
Reservar espacio de acceso al separador, mirilla, llenado y vaciado, y cumplir instrucciones de ventilación, escape y bloqueo eléctrico del fabricante.
El repuesto original.
La referencia correcta.
La configuración de bomba, índice y número de serie determina los conjuntos de aceite, filtración y estanqueidad. No asignamos códigos de otra U5 ni de una bomba seca.
Mantenimiento
Referencia y composición por confirmar mediante placa e índice. No se anuncia una referencia no documentada.
Manual y despiece por índice
La foto de la placa permite confirmar los repuestos y el despiece de la ejecución concreta. La ficha publicada documenta los puntos de servicio y accesorios, no sus referencias individuales de pedido.
No trasladamos referencias de la U 5.71, la U 5.201 o de ejecuciones especiales sin índice y placa.
Separar, lubricar
y mantener.
BECKER indica 6 litros de aceite para la estándar y documenta opciones sintéticas, PAO y aptas para procesos alimentarios según requisitos. El tipo y periodicidad requieren el manual aplicable.
01 · Identificación
Modelo, índice, número de serie, potencia eléctrica y aceite usado.
02 · Filtración
Revisar nivel, estado de aceite, separación, filtro y componentes de válvula de lastre según instrucciones.
03 · Aplicación
Los vapores condensables, polvo y ciclos alteran el programa de mantenimiento. No trasladar intervalos desde otra bomba.
Planos reales.
Curvas originales.
Documentación alojada en Exportvacio. Las curvas SVG son digitalizaciones orientativas de la gráfica original, nunca reemplazan el PDF para dimensionar.
Ficha técnica BECKER U 5.301 · Español
Plano, motores y tablas, curvas 50/60 Hz y accesorios. Referencia específica del modelo estándar.
Manual de instrucciones U 5.301
Seguridad, operación, aceite, instalación y mantenimiento. Confirmar su edición y el índice.
Plano original ampliable
Página 2 de la ficha. No utilizar para la variante XL.
Curvas del fabricante
Página 4: caudal, aire de escape y potencia al eje.
Antes de elegir
tu U 5.301.
¿Cuánto caudal da a 50 y 60 Hz?
300 y 360 m³/h nominales. El caudal útil durante el proceso cambia con la presión de aspiración.
¿El vacío final es relativo o absoluto?
Inferior a 0,1 mbar absoluto en las condiciones indicadas con gas ballast cerrado. No confundir con presión relativa.
¿Cuál es el límite de servicio continuo?
Hasta 100 mbar absolutos con motor de 5,5/6,6 kW, o hasta 400 mbar con 7,5/9,0 kW según ejecución.
¿Cuánto aceite tiene la estándar?
La ficha declara 6 litros de referencia; tipo de lubricante y mantenimiento se confirman por aplicación.
¿La estándar equivale a XL u O₂-PACK?
No. Cambian depósito, características y/o requisitos de uso; debes utilizar las fichas propias.
¿Qué datos hacen falta para repuestos?
Placa legible, número de serie, índice y posición o foto de la pieza. No se inventan compatibilidades.
Envía la foto
