BECKER / SERIE VT / INGENIERÍA DE VACÍO

Bomba de vacío BECKER VT 4.16

Bomba de vacío BECKER VT 4.16 de paletas en seco para procesos industriales.

Made in Germany

Servicio continuo · Sin aceite de bombeo
También disponible en alternativa VX 4.16 X-tra ↗

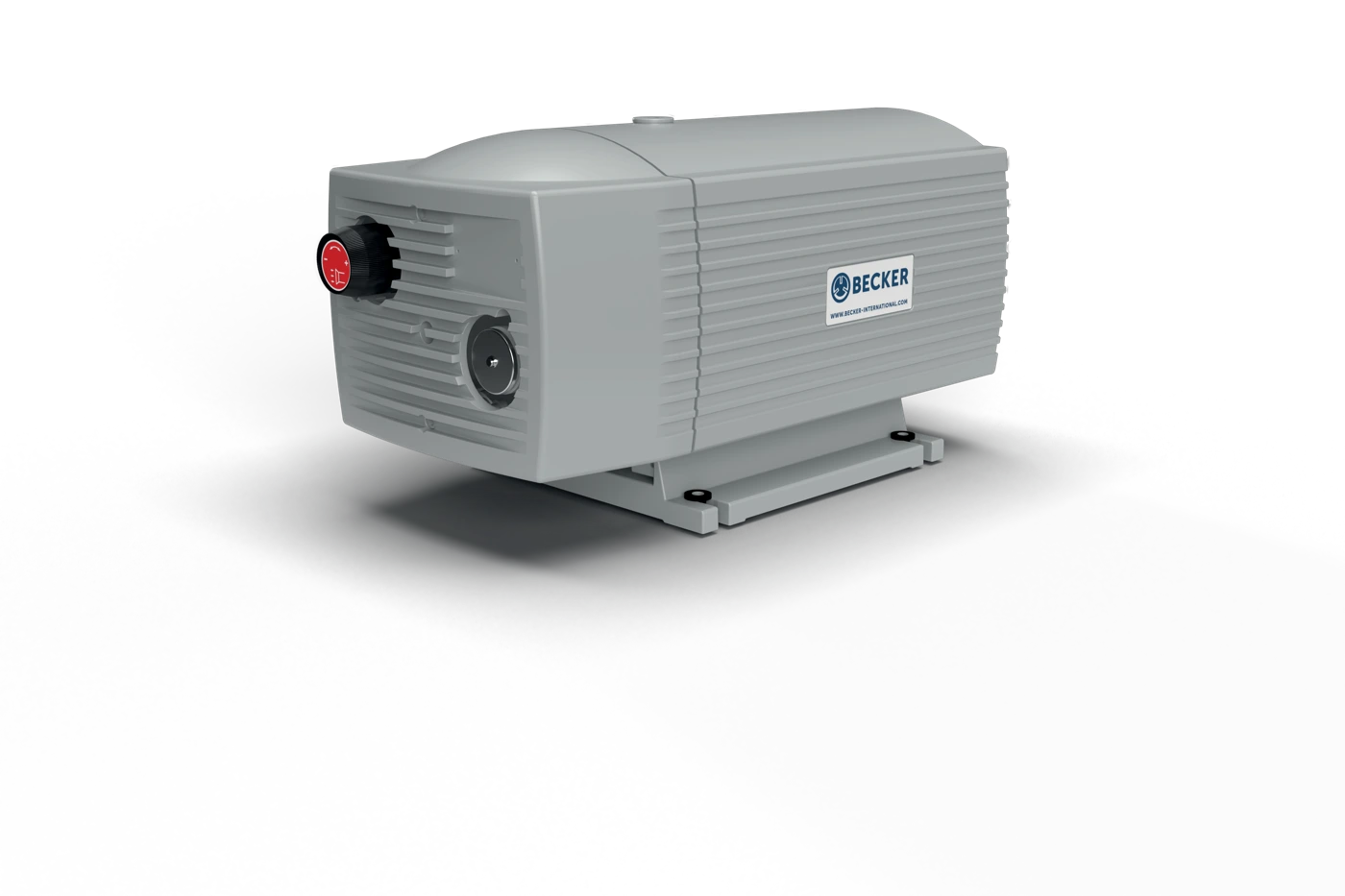

Bomba de vacío industrial BECKER VT 4.16 de paletas en seco
VT 4.16 — PALETAS ROTATIVAS EN SECO
16 / 19 m³/hCaudal nominal · 50 / 60 Hz
150 mbar abs.Presión final de referencia
Sin aceiteCámara de bombeo en seco
Uso continuoDentro de condiciones admitidas
El equipo

Vacío seco, bien resuelto

La VT 4.16 es una bomba de vacío de paletas rotativas en seco, refrigerada por aire. Ofrece 16 m³/h a 50 Hz y 19 m³/h a 60 Hz, con una presión final de 150 mbar absolutos.

Sin aceite de bombeo

El funcionamiento en seco evita los cambios de aceite en la cámara de bombeo. Filtros y paletas siguen requiriendo revisión.

Regulación integrada

La válvula reguladora permite ajustar el punto de funcionamiento dentro de las condiciones del fabricante.

Refrigerada por aire

La ventilación forma parte de la instalación: debe mantenerse libre y respetar las indicaciones del manual.

Selección con criterio

La presión de trabajo, el caudal, las fugas y la alimentación determinan la configuración adecuada.

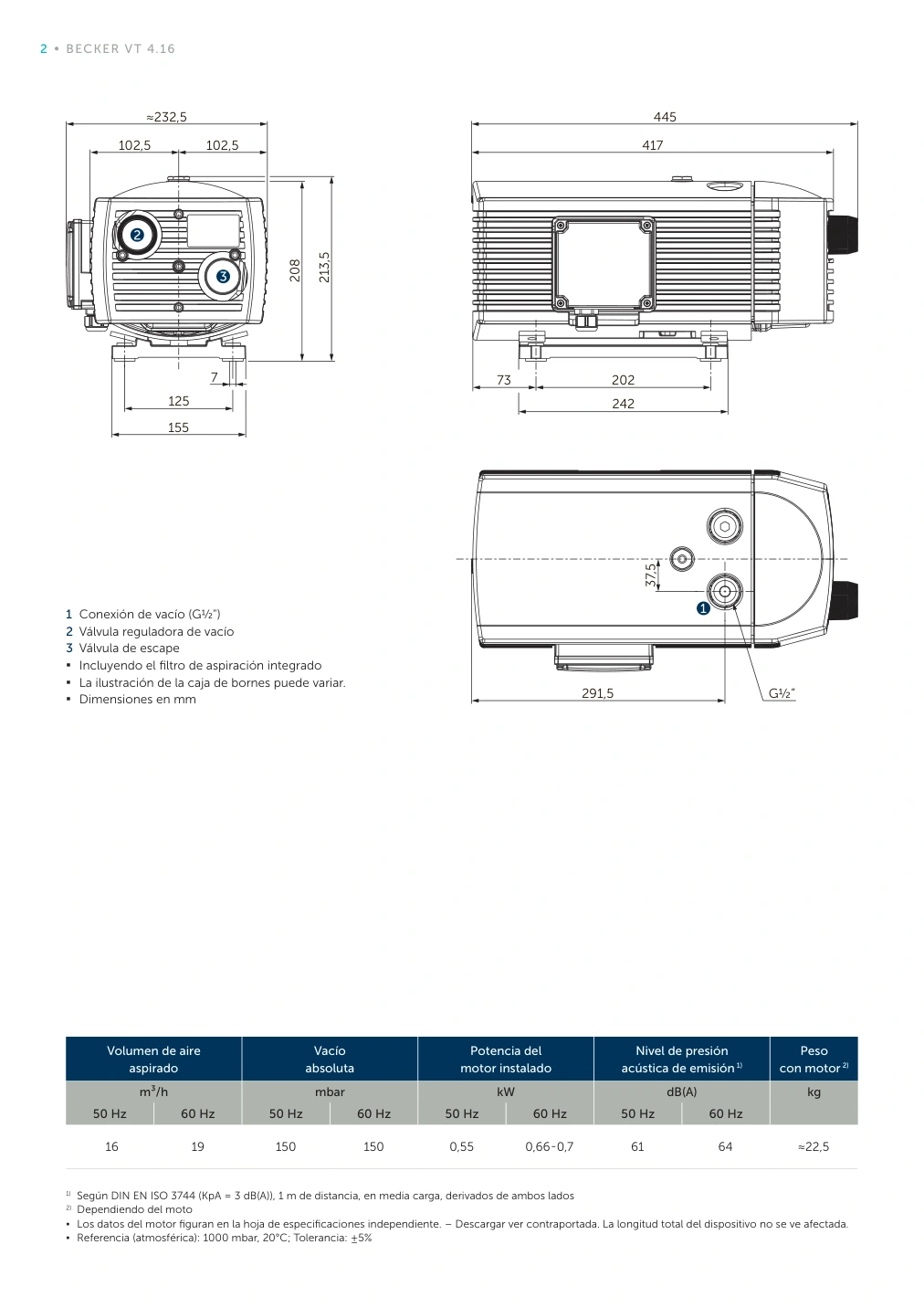

Datos del fabricante

Ficha técnica VT 4.1650 y 60 Hz, claramente separados

Los valores siguientes proceden de la ficha BECKER del 29 de octubre de 2025. La potencia y el peso varían con el motor; confirma la ejecución ofertada antes del pedido.

16 m³/h nominales

50 Hz · 0,55 kW · 61 dB(A) · 150 mbar abs.

BECKER VT 4.16 estándar · Ficha técnica 2025
Parámetro50 Hz60 Hz
Caudal nominal16 m³/h19 m³/h
Presión final absoluta150 mbar150 mbar
Potencia del motor instalado0,55 kW0,66–0,7 kW
Nivel de presión acústica61 dB(A)64 dB(A)
Peso con motor≈22,5 kg≈22,5 kg
Conexión de vacíoG ½″G ½″

Referencia atmosférica: 1000 mbar y 20 °C; tolerancia publicada ±5 %. Ruido según DIN EN ISO 3744, KpA = 3 dB(A), distancia de 1 m, carga media y ambos lados canalizados. El caudal nominal y la presión final no se alcanzan simultáneamente.

Explora el equipo / Datos y curvas del fabricante

La VT 4.16, en tu punto de trabajoExplora frecuencia, caudal, temperatura y potencia

Datos nominales de la frecuencia seleccionada:

Caudal de aspiración

Azul continuo: 50 Hz · Turquesa discontinuo: 60 Hz.

Presión seleccionada500 mbar absolutos
Lectura a 50 Hz
Lectura a 60 Hz

Lecturas aproximadas por extracción de las curvas vectoriales de la ficha BECKER 29.10.2025, página 3, e interpolación entre puntos. Referencia: 1000 mbar y 20 °C; tolerancia publicada ±5 %. La potencia representada es la potencia en el eje, distinta de la potencia nominal del motor instalado. Confirma la curva de la ejecución suministrada para dimensionar.

Contrastar con las curvas originales ↗
Elige por el punto de trabajo de tu proceso
Rendimiento real

Elige por el puntode trabajo de tu proceso

La curva permite consultar el caudal de aspiración a la presión que necesita la máquina. Los 16 o 19 m³/h nominales no describen por sí solos el rendimiento en cualquier punto de vacío.

BECKER publica las curvas de caudal, temperatura del aire de escape y potencia en el eje a 50 y 60 Hz. Comprueba que estás leyendo la frecuencia y la referencia de caudal correctas.

Para dimensionar, necesitamos presión absoluta, caudal requerido, fugas y ciclo de funcionamiento. Si la aplicación exige menos de 150 mbar absolutos, debe estudiarse otro modelo.

Validar mi punto de trabajo ↗

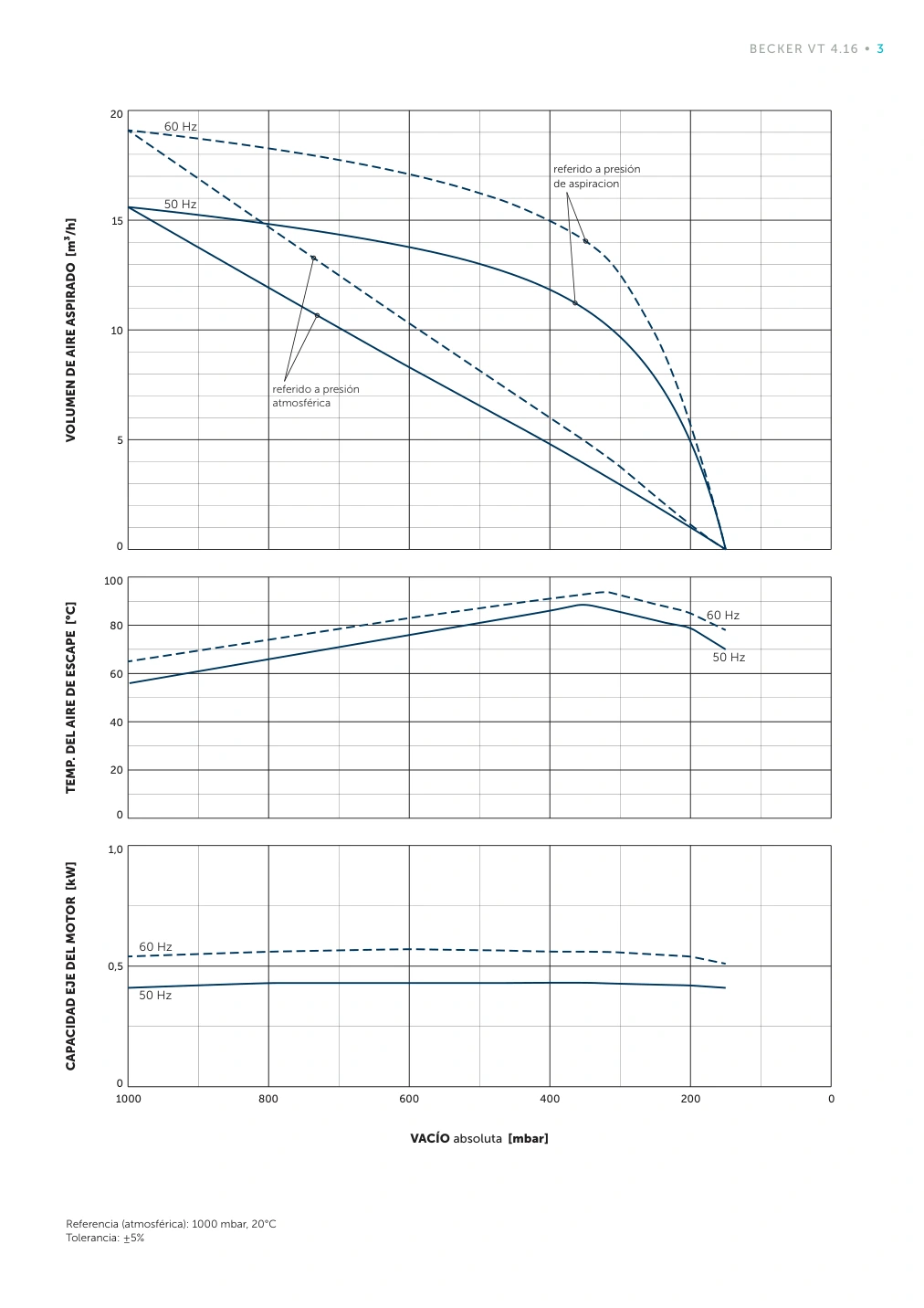

Curvas originales BECKER VT 4.16 de caudal, temperatura de escape y potencia a 50 y 60 Hz
Curvas originales · Ficha BECKER 2025, página 3 · Pulsa para ampliar
Lee la curva No selecciones por una cifra aislada
Comprender el rendimiento / Antes de dimensionar

Lee la curvaNo selecciones por una cifra aislada

1. Define la presión absoluta

Indica la presión que necesita el consumidor durante el ciclo. Si tu instrumento muestra presión relativa, la conversión requiere conocer la presión atmosférica local. Una lectura de −0,5 bar relativos representa 500 mbar absolutos solo cuando la atmósfera es de 1000 mbar.

2. Busca el caudal a esa presión

En la curva oficial de 16/19 m³/h nominales, utiliza la línea de 50 o 60 Hz que corresponde a la instalación. Comprueba si el fabricante expresa el caudal referido a la aspiración o a condiciones atmosféricas antes de comparar dos gráficas.

3. Comprueba todo el ciclo

El momento de evacuar el volumen inicial, el mantenimiento con fugas y la apertura del útil no siempre exigen el mismo caudal. La bomba debe cubrir los puntos necesarios sin salir de su rango de servicio.

¿Por qué la presión de la bomba y la del útil pueden ser distintas?

El aire circula por tuberías, válvulas, filtros y racores que generan pérdidas. Con caudal circulando, una medición junto a la bomba puede indicar una presión inferior a la del consumidor. Revisa el trazado y mide ambos puntos antes de atribuir el problema a la bomba.

¿Qué explica el tiempo de evacuación?

Depende del volumen total, las presiones inicial y final, el caudal efectivo a lo largo del recorrido, las fugas y la conductancia de la línea. Una estimación con caudal constante puede orientar un estudio, pero no sustituye el cálculo sobre curva ni la prueba del ciclo real.

¿Cómo actúa el vacío en una ventosa?

La bomba extrae aire y la ventosa sella el contacto con la pieza. La diferencia de presión permite que la atmósfera ejerza fuerza sobre el área efectiva. La relación ideal es fuerza = diferencia de presión × área efectiva; el diseño real añade factores por fugas, orientación, aceleración y seguridad del manipulador.

La VT 4.16 estándar publica una presión final de 150 mbar absolutos. Un proceso que exige una presión inferior necesita estudiar otra ejecución o tecnología.

Volver a las curvas originales ↗
Comparativa / Dos ejecuciones que conviene distinguir

VT 4.16 frente a VX 4.16Elige por presión, servicio y mantenimiento

Bomba de vacío BECKER VX 4.16, alternativa X-tra
BECKER VX 4.16 · Configuración de referencia

Ambas familias utilizan paletas rotativas en seco y comparten el caudal nominal de este tamaño. La VX alcanza una presión final inferior y el manual publica intervalos de inspección diferentes. Compartir tamaño no hace intercambiables los consumibles.

VT 4.16 frente a VX 4.16 · 50 Hz
CaracterísticaVT 4.16VX 4.16 X-tra
Caudal nominal16 m³/h16 m³/h
Presión final absoluta150 mbar100 mbar
Potencia del motor instalado0,55 kW0,55 kW
Nivel sonoro publicado61 dB(A)61 dB(A)
Peso con motor, según versión≈22,5 kg≈22,5 kg

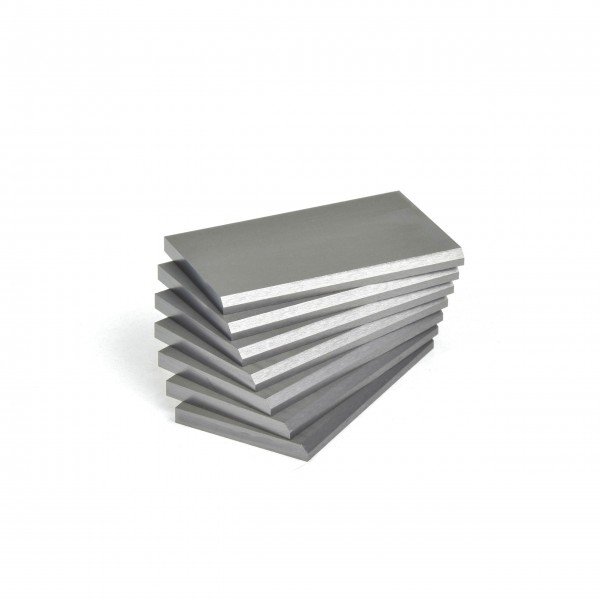

PaletasCarbono autolubricanteCompuesto de grafito X-tra
Inspección de paletas · manual 20233.000 h7.500 h
Revisión general · manual 20238.000 h20.000 h

VT: ficha técnica BECKER 2025, con variaciones por motor. VX: especificaciones publicadas por BECKER ↗. Confirma placa, curva y configuración en la oferta. Los intervalos de mantenimiento no son una garantía de vida útil.

Cuándo estudiar la VT

Cuando el proceso queda cubierto por su curva y por la presión final de 150 mbar. La decisión requiere comprobar el caudal disponible a la presión de trabajo, el ciclo y las condiciones de instalación.

Cuándo comparar con la VX

Cuando necesitas estudiar una presión inferior a la que alcanza la VT o valorar los intervalos de mantenimiento de la VX. Un intervalo más largo no sustituye las revisiones del filtro ni garantiza una vida útil concreta.

Qué no dice la cifra nominal

El mismo caudal nominal no implica idéntica curva, consumo real o tiempo de evacuación. Deben compararse las fichas de la frecuencia y ejecución ofertadas.

Consultar la BECKER VX 4.16 ↗ · Serie VX del fabricante ↗

Del equipo a la aplicación

Cómo interviene el vacíoen tu proceso industrial

La bomba extrae aire de una aplicación compatible. La presión baja en el útil o consumidor y permite realizar la función prevista por la máquina.

Consulta el dibujo a mano específico de esta página. Para localizar físicamente la aspiración y preparar el montaje, utiliza el plano oficial de la VT 4.16.

Imprenta y alimentación de hojas

Una opción para circuitos de aspiración de maquinaria gráfica cuando la curva del equipo cubre el consumo de la estación. Revisa polvo de papel y simultaneidad.

Vacío en artes gráficas ↗

Manipulación y pick & place

Estudia la toma de piezas por ventosas con el volumen del circuito, las fugas, el tiempo de respuesta y el número de puntos de agarre activos.

Manipulación por vacío ↗

Sujeción localizada

Útiles estancos y pequeñas zonas de fijación pueden admitir este rango de caudal. Las mesas grandes o porosas requieren un dimensionamiento específico.

Fijación por vacío ↗

La aplicación debe trabajar con un medio admitido por el fabricante. Líquidos, vapores, partículas arrastradas o una exigencia de vacío más profundo requieren estudiar la protección y la tecnología apropiadas.

Ingeniería de aplicación / 15 procesos que conviene distinguir

Encuentra tu aplicaciónY los datos para seleccionar tu VT 4.16

La VT 4.16 ofrece 16/19 m³/h nominales a 50/60 Hz y 150 mbar absolutos de presión final. Estas situaciones son criterios de estudio de aplicación, no homologaciones ni compatibilidades automáticas. Abre cada proceso para ver qué función realiza el vacío y qué debemos comprobar.

01 · Impresión offset

Separación y alimentación de hojas

La aspiración ayuda a tomar la hoja en los puntos de alimentación previstos por la máquina. La sincronización de las ventosas y las fugas de papel determinan la demanda real.

Para dimensionar: Número de ventosas activas, presión en el alimentador, velocidad de máquina y polvo de papel.

El circuito de soplado requiere su propio equipo; una VT es una bomba de vacío.

Profundizar en esta aplicación ↗
02 · Encuadernación y postimpresión

Toma de pliegos, cubiertas y etiquetas

En estaciones de plegado, alzado o manipulación, el vacío sostiene el material durante una parte del ciclo. El volumen de tubería y la simultaneidad influyen en el tiempo de toma.

Para dimensionar: Ciclos por minuto, material, número de estaciones y caída de presión al abrir los consumidores.

No extrapolar el caudal de una estación a toda la línea sin medir simultaneidad.

Profundizar en esta aplicación ↗
03 · Preimpresión y CTP

Posicionamiento de material

La aspiración puede mantener una plancha o lámina sobre un soporte compatible. La estanqueidad de las zonas abiertas determina si el rango de caudal del equipo resulta suficiente.

Para dimensionar: Área efectiva, obturación de zonas sin material y presión de retención requerida.

El fabricante del CTP debe validar presión y limpieza del circuito.

Profundizar en esta aplicación ↗
04 · Formación de cajas y estuches

Apertura y transferencia con ventosas

El vacío permite sujetar una cara de la caja y acompañar su apertura mecánica. El cartón poroso consume aire de forma distinta de una superficie lisa.

Para dimensionar: Gramaje y porosidad del cartón, formato, ventosas, frecuencia y fugas.

No dimensionar solo por el peso de la caja: importa también la estanqueidad.

Profundizar en esta aplicación ↗
05 · Etiquetado automático

Retención de etiquetas durante el ciclo

El útil aspirante mantiene la etiqueta en posición antes de aplicarla. El consumo cambia con el patrón de orificios y con las etapas en las que el útil queda descubierto.

Para dimensionar: Tamaño de etiqueta, orificios abiertos, cadencia y distancia al consumidor.

Separar aspiración y expulsión cuando la máquina utilice ambos servicios.

Profundizar en esta aplicación ↗
06 · Apertura de bolsas y envases

Manipulación del envase

La aspiración permite tomar o abrir un envase en una estación diseñada para ello. Esta función es distinta de evacuar el interior del producto hasta el vacío de envasado.

Para dimensionar: Material del envase, ciclo, ventosas, presión de toma y posibles arrastres.

La presión final de 150 mbar no convierte al modelo en solución universal de envasado.

Profundizar en esta aplicación ↗
07 · Robótica y pick & place

Agarre por diferencia de presión

La fuerza teórica depende de la diferencia entre presión ambiente y presión en la ventosa, multiplicada por el área efectiva. El cálculo debe considerar aceleración, orientación y margen de seguridad.

Para dimensionar: Masa, superficie, aceleraciones, número de ventosas, fugas y tiempo de evacuación.

La selección de elementos de retención y seguridad pertenece al diseño del manipulador.

Profundizar en esta aplicación ↗
08 · Vidrio, chapa y paneles

Sujeción de superficies no porosas

Una superficie lisa puede permitir una toma estanca, pero el caudal necesario cambia si existen juntas, cantos, varios útiles o pérdidas. Hay que verificar el comportamiento durante el movimiento.

Para dimensionar: Material, acabado superficial, geometría de ventosas y sistema de reserva.

La bomba por sí sola no constituye un dispositivo de elevación seguro.

Profundizar en esta aplicación ↗
09 · Madera, CNC y utillajes

Fijación localizada de piezas

Los útiles estancos y las pequeñas zonas cerradas pueden estudiarse con este rango de bomba. Una mesa de sacrificio porosa o una gran superficie abierta representa una demanda diferente.

Para dimensionar: Área de zonas abiertas, porosidad, pérdidas en juntas, presión de fijación y caudal a esa presión.

No presentar el equipo como válido para cualquier mesa CNC.

Profundizar en esta aplicación ↗
10 · Electrónica y pruebas de PCB

Retención en útiles de ensayo

El vacío puede sujetar una placa en un útil diseñado con juntas. El circuito debe alcanzar la presión de trabajo dentro del tiempo disponible y mantenerla durante el ensayo.

Para dimensionar: Volumen del útil, fugas, tiempo de cierre y requisitos de limpieza del proceso.

Una necesidad de alto vacío o de sala limpia exige una evaluación específica.

Profundizar en esta aplicación ↗
11 · Plásticos y piezas moldeadas

Transferencia de piezas terminadas

Las ventosas pueden retirar o posicionar una pieza cuando su temperatura y superficie sean compatibles. La bomba debe permanecer protegida de partículas y medios no admitidos.

Para dimensionar: Temperatura de pieza, geometría de agarre, ciclos, longitud de línea y arrastres.

No confundir manipulación de piezas con desgasificación o vacío profundo del molde.

Profundizar en esta aplicación ↗
12 · Packaging farmacéutico y cosmético

Funciones auxiliares de manipulación

La toma de envases, estuches o etiquetas puede evaluarse como función industrial de la máquina. Los requisitos de producto, limpieza y validación se definen aparte.

Para dimensionar: Zona de uso, posible contacto con producto, compatibilidad del medio y requisitos de la línea.

El equipo estándar no acredita por sí mismo un proceso farmacéutico ni una aplicación sanitaria.

Profundizar en esta aplicación ↗
13 · Mesas de corte y materiales flexibles

Retención del material sobre el útil

La aspiración puede mantener una lámina sobre una superficie compatible. El caudal aumenta cuando el material es permeable o el corte deja zonas abiertas.

Para dimensionar: Área de trabajo, permeabilidad, zonas activas y fugas durante el corte.

Las mesas grandes y porosas pueden necesitar otra tecnología o más capacidad.

Profundizar en esta aplicación ↗
14 · Fabricantes de maquinaria y bancos de ensayo

Integración de una fuente de vacío

La bomba puede incorporarse a un equipo cuando el punto de trabajo se encuentre dentro de su curva y uso admitido. El proyecto incluye control, ventilación y accesibilidad.

Para dimensionar: Curva del ciclo, frecuencia, tensión, envolvente disponible y señales de control.

Validar la máquina completa; los datos nominales no sustituyen las pruebas de integración.

Profundizar en esta aplicación ↗
15 · Pequeñas redes y sistemas con depósito

Alimentación de varios consumidores

Un depósito puede amortiguar consumos transitorios. La selección depende de la presión admisible, volumen, fugas y tiempo de recuperación entre ciclos.

Para dimensionar: Consumo simultáneo, reserva, banda de regulación y máximo de arranques.

El tanque no mejora la presión final de la bomba ni compensa un consumo continuo excesivo.

Profundizar en esta aplicación ↗

Criterio de selección de Exportvacio aplicado al rango publicado de la VT 4.16. La función de la máquina, el medio aspirado y las condiciones de uso deben contrastarse con su fabricante y con el manual BECKER.

Configuración / Protección, medición y control

Más que la bombaConfigura cada elemento del circuito

Filtro BECKER, fotografía de la familia F / FV del catálogo original
Familia F / FV · Fotografía del catálogo BECKER

Filtro exterior F10

El catálogo y la tienda oficial documentan el filtro F10, referencia 74000105000, con cartucho 84040105000. Su conexión G ¾″ corresponde al accesorio, mientras que la aspiración estándar de la VT 4.16 es G ½″.

El montaje debe prever racores adecuados, soporte y pérdida de carga. La compatibilidad se confirma para el índice de la bomba. Este filtro exterior es distinto del cartucho interior 90951900000.

Filtro exterior F10 · Catálogo BECKER, páginas 8–9
Referencia del conjunto74000105000
Cartucho de recambio84040105000
Caudal nominal del filtro36 m³/h
Rosca del accesorioG ¾″
Dimensión b102–112 mm
Diámetro Ø d95–102 mm
Altura h85–92 mm
Cota h₂71 mm
Masa del filtro, ±25 %0,55 kg
Medio filtrantePapel, ejecución estándar
Separación nominal publicada99 % a 2 µm
Consultar filtro F10 ↗

Medición de vacío

Un vacuómetro permite observar la presión. Un vacuostato puede aportar una señal de demanda o alarma al control de la máquina. Define rango, referencia absoluta o relativa, precisión y ubicación de la toma.

Medir cerca de la bomba y cerca del consumidor ayuda a distinguir una limitación del equipo de una pérdida en la línea.

Racores y conducción

Parte de la aspiración estándar G ½″ y dimensiona la conducción completa. Confirma roscas, materiales, estanqueidad y compatibilidad de los elementos, incluyendo la conexión de mayor tamaño del filtro exterior.

Una reducción puede ser necesaria para unir equipos, pero no justifica estrechar toda la conducción.

Protección y mando

La protección eléctrica se ajusta al motor instalado y a la placa. El cuadro debe integrar las señales de la máquina y evitar un rearranque inesperado después de una pérdida de tensión.

La selección de contactores, sobrecarga y alimentación requiere la corriente real de placa; no se deduce únicamente de los kW del catálogo.

Depósito y control de demanda

Un depósito puede aportar reserva entre ciclos si la capacidad de recuperación resulta suficiente. Define volumen útil, banda de presión, estanqueidad y maniobra para respetar el límite de arranques del manual.

No aumenta el caudal continuo disponible ni reduce la presión final de la bomba.

Dos filtros, dos funciones de identificación
ElementoReferenciaUbicación / identificación
Cartucho interior90951900000Posición 72 del despiece de la bomba
Filtro exterior F10 completo74000105000Accesorio instalado en la aspiración
Cartucho del F1084040105000Consumible del filtro exterior; no es la posición 72

Identificación oficial del filtro F10 ↗

Revisar bomba, filtro y conexiones para mi proceso ↗
Explora tu configuración / Servicio y reserva

Una, dos o tres VT 4.16Separa capacidad instalada y disponible

Cálculo aritmético de capacidades nominales, sin pérdidas del colector. No es un dimensionamiento ni una acreditación de uso médico. La selección real requiere caudal a la presión de trabajo y validación del sistema completo.

Ver criterios de diseño de la central ↗
Una, dos o tres bombas Qué cambia en la configuración
Sistemas / Capacidad y reserva

Una, dos o tres bombasQué cambia en la configuración

La tabla expresa capacidad nominal instalada: sirve para comparar arquitecturas y no sustituye la selección sobre curva. Las pérdidas del colector, la presión de trabajo y las unidades reservadas cambian el caudal disponible.

VT 4.16 estándar · Suma nominal a 50 / 60 Hz
ConfiguraciónTotal instaladoCapacidad con una bomba reservada
Una bomba16 / 19 m³/hSin unidad de reserva
Dos bombas32 / 38 m³/h16 / 19 m³/h nominales
Tres bombas48 / 57 m³/h32 / 38 m³/h nominales

Servicio industrial

Define consumo simultáneo, continuidad y tolerancia a una parada. La alternancia puede repartir las horas, mientras que el control por etapas adapta cuántas bombas trabajan a la demanda.

Clínicas y laboratorios

Primero distingue la función: vacío técnico de una máquina, proceso de laboratorio o servicio centralizado. Medios aspirados, contaminación y presión requerida pueden cambiar por completo la tecnología apropiada.

Instalaciones hospitalarias

Un conjunto de VT con depósito no constituye por sí solo una central de vacío médico. La especificación del proyecto debe definir uso, redundancia, filtración, alarmas, separación y requisitos aplicables antes de seleccionar equipos.

Datos para preparar la propuesta

Presión absoluta en los consumidores; caudal simultáneo a esa presión; volumen y longitud de la red; ciclos de demanda; reserva requerida; medio aspirado; altitud y temperatura de sala; tensión, fases y frecuencia; espacio, ventilación y nivel sonoro objetivo.

Ver sistemas BECKER sobre depósito ↗
Consultar esta configuración ↗
Acústica / Valores publicados

Estándar y SH 20Compara la documentación

Cubierta estándar ·

Con SH 20 ·

Comparación documental, no reducción garantizada. La ficha de la bomba declara medición a 1 m, carga media y ambos lados canalizados; el catálogo de cubierta declara 2/3 de carga. Ambas fuentes publican DIN EN ISO 3744 y KpA = 3 dB(A). Las condiciones son distintas y el resultado real depende de la instalación. Los decibelios siguen una escala logarítmica; la longitud de las barras solo representa el valor numérico en dB(A).

Consultar referencia, masa y fuente de la SH 20 ↗
Cubierta acústica SH 20 para la VT 4.16

ACCESORIOS · ENTORNO DE TRABAJO

Cubierta acústica SH 20 para la VT 4.16

El catálogo de accesorios BECKER documenta una cubierta específica que sustituye la caperuza de serie. Debe conservarse la ventilación prevista y el acceso para limpiar el filtro y revisar las paletas.

Configuración documentada con cubierta acústica
Referencia para VT 4.1676711653901
Nivel sonoro a 50 / 60 Hz54 / 56 dB(A)
Masa del conjunto cubierta + bomba26,5 kg
Familia de cubiertaSH 20

Fuente: catálogo BECKER Accessories B1.3, página 34. Medición a 2/3 de carga, ambas conexiones canalizadas, DIN EN ISO 3744; KpA = 3 dB(A). Los valores corresponden a esa configuración de ensayo y no representan una reducción garantizada en cualquier instalación.

Filtración de aspiración

El filtro interior es la posición 72 del despiece. Si el proceso arrastra polvo, dimensiona la separación previa para el caudal de trabajo y la pérdida de carga admisible. El tamaño de una conexión no basta para elegir el filtro exterior.

Evitar ruido transmitido a la máquina

Revisa apoyos, contacto de las tuberías con el bastidor y tensiones en la conexión de aspiración. La cubierta acústica no corrige un rodamiento dañado, un ventilador obstruido o una fijación defectuosa.

Consultar el catálogo original de accesorios BECKER

Cubierta acústica BECKER, fotografía de la familia SH 19 / SH 20 del catálogo original
Familia SH 19 / SH 20 · Fotografía del catálogo BECKER
Cubierta SH 20 · Plano de familia y tabla específica del modelo
Referencia para VT / VX 4.1676711653901
Nivel sonoro publicado · 50 / 60 Hz54 / 56 dB(A)
Masa publicada, cubierta + bomba26,5 kg
Envolvente del plano de familia662 × 370 × 346 mm
Cota e · ejecución VT / VX 4.16245 mm
Cota f · ejecución VT / VX 4.16295 mm
Cota g · ejecución VT / VX 4.1637,5 mm
Conexión indicada en el plano½″
MontajeSustituye la cubierta de serie
Condiciones acústicas del catálogo2/3 de carga, ambos lados canalizados; DIN EN ISO 3744, KpA = 3 dB(A)

Las dimensiones de envolvente pertenecen al plano de la familia de cubierta; las cotas e, f y g y la masa corresponden a la fila VT/VX 4.16. Confirma montaje y plano vigente para el motor e índice ofertados. La cubierta requiere mantener su ventilación libre.

Consultar cubierta SH 20 ↗
Integración documentada
Plano oficial BECKER VT 4.16 con aspiración G ½ pulgadas y cotas en milímetros
Plano original BECKER · Ficha 29.10.2025, página 2 · Pulsa para ampliar

Conexiones verificadasen el plano de la VT 4.16

El plano identifica el punto 1 como la conexión de vacío G ½″, el punto 2 como la válvula reguladora y el punto 3 como la válvula de escape. La ilustración de la caja de bornes puede variar con el motor.

Antes de instalar

  • Confirma modelo completo, índice y alimentación de la unidad.
  • Dimensiona la línea de aspiración y sus pérdidas de carga según el trazado.
  • Mantén la ventilación y las salidas libres según el manual.
  • Verifica motor, protecciones, tierra y sentido de giro con personal cualificado.

Las cotas corresponden a la configuración representada. Para fabricar soportes o cerrar una integración, utiliza el plano de la unidad suministrada.

Una conexión correcta Va más allá de la rosca G ½″
Instalación / Línea de aspiración y motor

Una conexión correctaVa más allá de la rosca G ½″

El manual confirma G ½″ en la aspiración de la VT 4.16 estándar. El diámetro de la conducción, su longitud y la alimentación eléctrica deben comprobarse por separado.

Criterios publicados · Manual BECKER, apartados 6.1–6.3
ElementoCriterio del fabricante
Diámetro de la líneaAl menos el diámetro nominal de la conexión
Líneas de más de 2 mSeleccionar la sección inmediatamente superior según el manual; dimensionar el trazado completo
Líneas de más de 5 mBECKER recomienda instalar válvulas antirretorno adicionales
Montaje de la conducciónSin esfuerzos mecánicos sobre la bomba y con conexiones limpias
Lugar de instalaciónSeco, protegido de salpicaduras y accesible para mantenimiento
Protección del motorProtección contra sobrecarga adecuada al motor instalado
Tensión y fasesSegún placa y esquema del motor; no existe una tensión universal para todas las ejecuciones
Retorno de tensiónLa integración debe prevenir el rearranque inesperado tras una caída de alimentación

No se deben deducir puentes eléctricos a partir del modelo de bomba. Para una sustitución, facilita fotografías de ambas placas: identificación de la bomba e identificación del motor.

Instalación y aspiración, páginas 17–18 ↗ · Instalación eléctrica, página 19 ↗
VT 4.16, dentro de su rango La instalación también determina el resultado
Ingeniería de aplicación / Condiciones documentadas

VT 4.16, dentro de su rangoLa instalación también determina el resultado

El manual BECKER 28200000200, edición 10.03.2023, publica los siguientes parámetros para la VT 4.16 estándar. Confirma la correspondencia con la placa y con la documentación que acompaña al equipo suministrado.

Condiciones de referencia · Manual, apartado 9.2
ParámetroVT 4.16Qué revisar en el proyecto
Temperatura ambiente admisible5–45 °CTemperatura real de la sala y renovación del aire
Altitud máxima de instalación publicada800 m sobre el nivel del marConsultar al fabricante para instalaciones que superen esta referencia
Humedad máxima del aire de aspiración90 %La humedad admisible no autoriza la aspiración de líquidos
Temperatura máxima publicada del aire de escape93 °CEvacuación del calor y protección frente a superficies calientes
Separación mínima respecto a elementos próximos10 cmAccesorios y mantenimiento pueden necesitar más espacio
Máximo de arranques y paradas10 ciclos por horaRevisar la maniobra de la máquina y el control de demanda

La altitud es especialmente relevante al seleccionar equipos para ciudades de Latinoamérica. Comunica la altitud de la instalación, además de la presión absoluta requerida: el caudal nominal del catálogo no sustituye la validación de las condiciones locales.

El manual describe evacuación de aire y excluye otros gases, especialmente sustancias peligrosas, y atmósferas potencialmente explosivas. Una necesidad fuera de ese uso requiere una evaluación del fabricante.

Consultar parámetros del manual, página 31 ↗
Mantenimiento y recambios

Identifica tu VT 4.16antes de pedir el recambio

Modelo, índice, variante y número de serie determinan el despiece que corresponde a la bomba. Envía una fotografía legible de la placa y de la pieza para confirmar paletas, cartucho de filtro y juntas.

Filtro de aspiración

El filtro integrado protege el equipo. Revisa el estado del cartucho y sigue el procedimiento del manual; adapta la frecuencia a la presencia de polvo en el proceso.

Paletas de carbono

Comprueba el desgaste conforme al manual de la VT 4.16. Su referencia no debe deducirse a partir del tamaño exterior de la bomba ni del modelo VX de igual caudal.

Juntas y refrigeración

Confirma las juntas de la versión instalada cuando prepares una intervención. Mantén libres las entradas y salidas de aire de refrigeración y respeta el aislamiento antes del servicio.

Paletas, filtración y sellado

La referencia exacta
para cada intervención

Relaciona referencia de pedido, posición y ejecución documentada. Confirma índice, variante y serie antes de solicitar el recambio.

Juego de siete paletas de carbono 90134700007
Fotografía ORIGINAL BECKER · Referencia 90134700007
ORIGINAL BECKER · Posición 24

Juego de siete paletas de carbono

90134700007
WN 124-120Designación WN publicada
7 paletasContenido del juego

La tienda oficial relaciona WN 124-120 con 90134700007. Son paletas de carbono para la ejecución VT documentada; no se sustituyen por paletas VX de igual tamaño de bomba.

El manual publica inspección a 3.000 h para VT y ancho mínimo de desgaste de 21 mm. Este límite de desgaste no representa las dimensiones de la paleta nueva. Confirma medidas nominales y versión al preparar el pedido.

Fuente de identificación BECKER ↗

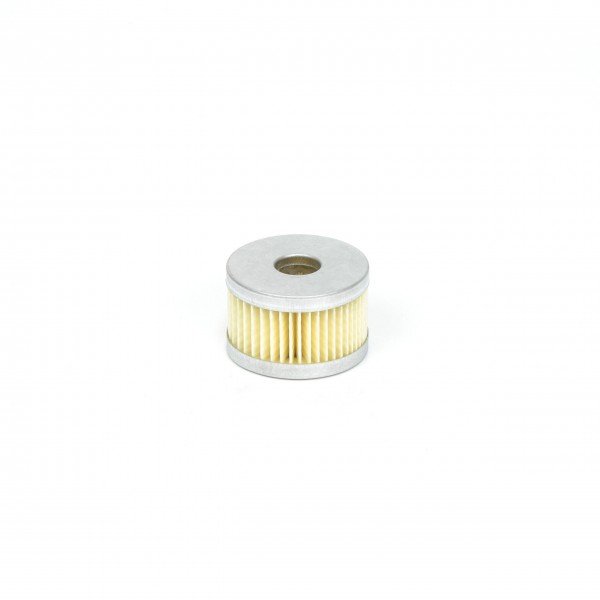

Cartucho interior de aspiración 90951900000
Fotografía ORIGINAL BECKER · Referencia 90951900000
ORIGINAL BECKER · Posición 72

Cartucho interior de aspiración

90951900000
58 × 19 × 40Dimensiones publicadas · mm
99 % a 2 µmSeparación del medio filtrante

Cartucho de papel situado en la posición 72. El filtro exterior F10 y su cartucho son elementos distintos. Comprueba referencia completa, montaje y correspondencia con el despiece.

BECKER indica limpieza del cartucho de papel con aire comprimido limpio y seco, siguiendo el procedimiento del manual. Sustituye el elemento si está dañado o sigue obstruido después de limpiar.

Fuente de identificación BECKER ↗

ORIGINAL BECKER · Posición 30

Junta de la tapa lateral

00890116300

Junta de la posición 30 del despiece Index (−), 05/2014. Se identifica junto a la tapa lateral de la cámara de bombeo.

Solicita la referencia completa 00890116300 con la placa de la bomba. No la selecciones por semejanza visual con una junta de otro tamaño de equipo. La tienda oficial no aporta fotografía de esta referencia; el dibujo original permite identificar su posición.

Fuente de identificación BECKER ↗

Plan de mantenimiento / Horas de servicio

Cuándo revisar cada componenteY qué cambia frente a la VX 4.16

La VT 4.16 y la VX 4.16 tienen intervalos de inspección distintos. Las horas del cuadro son intervalos de mantenimiento del manual, no una vida útil garantizada de las piezas.

Intervalos publicados · Manual BECKER, apartado 8.3
IntervenciónVT 4.16VX 4.16
Comprobar y limpiar filtro; sustituir según estado40–200 h40–200 h
Limpiar carcasa y revisar protecciones40–200 h40–200 h
Inspeccionar y medir paletas3.000 h7.500 h
Revisión general8.000 h20.000 h

Filtro: como mínimo cada 200 h

El manual exige limpiar el cartucho como mínimo cada 200 horas y antes cuando el aire aspirado lo requiera. Si permanece obstruido, aceitoso, grasiento o dañado tras la limpieza, debe sustituirse.

Paleta: ancho mínimo 21 mm

El apartado 8.4 publica 21 mm como ancho mínimo de paleta para la VT 4.16 y la VX 4.16 estándar. Se comprueba midiendo el desgaste; no es la longitud nominal de la paleta nueva.

VT y VX: paletas diferentes

Compartir caudal nominal o ancho mínimo de desgaste no convierte las paletas en intercambiables. El manual indica que las paletas VX no son compatibles con las de VT.

Las intervenciones requieren personal cualificado, aislamiento eléctrico, disipación de energía residual y enfriamiento. Los procedimientos completos y el equipo de protección se consultan en el manual de la unidad.

Ver intervalos, página 26 ↗ · Ver límites de desgaste, página 28 ↗
Si el rendimiento cambia Observa el síntoma antes de sustituir piezas
Soporte técnico / Información que ayuda a diagnosticar

Si el rendimiento cambiaObserva el síntoma antes de sustituir piezas

El manual recoge las siguientes comprobaciones. La tabla orienta la información que debe recibir el servicio técnico; no sustituye el diagnóstico de la unidad.

Resumen del apartado 7 del manual BECKER
SíntomaAspectos que deben revisarse
No alcanza el vacío requeridoSección de las conducciones, fugas y estado del filtro de aspiración
Ruido anormal o aspiración deficienteSentido de giro, conexión del motor, ventilador, cuerpos extraños y estado del conjunto
Temperatura inusualFiltro, temperatura ambiente, ventilación, distancias libres y estado de la línea
No arranca o dispara una protecciónCondiciones de arranque de la máquina, alimentación, protecciones y posible bloqueo, por personal cualificado

Para pedir asistencia, indica presión absoluta medida en la bomba y en el consumidor, horas de servicio, última revisión, frecuencia, placa y momento en el que aparece el síntoma. Si hay daños o riesgos visibles, el manual exige mantener el equipo fuera de servicio hasta corregirlos.

Consultar diagnóstico del manual, páginas 22–24 ↗
Explicado a mano / El recambio comienza en tu equipo

Identifica primeroElige el recambio correcto

1. Fotografía el conjunto

Una imagen general permite reconocer el formato exterior, conexiones instaladas, accesorios y condiciones de montaje. Incluye el equipo completo y el elemento que necesitas sustituir.

2. Fotografía las placas

Envía por separado la placa de la bomba y la del motor, legibles y sin reflejos. Transcribe el modelo completo y sus sufijos, índice y serie. No utilices la etiqueta de marca como identificación técnica.

3. Relaciona pieza y posición

Con el índice confirmado, identifica la posición en el despiece. El cartucho 90951900000 de la posición 72 y el juego de paletas 90134700007 de la posición 24 corresponden a la ejecución documentada en esta página.

Enviar datos para identificar mi recambio ↗

REPUESTOS ORIGINALES · IDENTIFICACIÓN POR POSICIÓN

La VT 4.16Pieza a pieza

Index (−) · 05/2014100 %

Selecciona cualquier número en la lámina o una fila del catálogo. Usa Tab para enfocar una posición, Enter para seleccionarla y las flechas para pasar a otra pieza.

37 posiciones documentadas · seleccionables en el dibujo

Consulta la vista explosionada y abre la tabla para relacionar cada posición con su referencia. La lámina reproduce el documento original del fabricante; el índice y la variante de la placa deben coincidir antes de pedir una pieza.

Lista de repuestos 28000027302, Index (−), 05/2014. Pulsa la imagen para ampliar los números originales.

Consultar las 37 posiciones del despiece estándar VT 4.16
Lista estándar del documento 28000027302, Index (−), 05/2014
PosiciónComponenteReferencia BECKER
15Rotor (émbolo en el documento)02000016300
16Arandela tensora01680016300
17Anillo de tolerancia star91100900000
18Polea dentada94920300000
19Tornillo hexagonal interior94532000000
21Carcasa00010516300
23Tornillo hexagonal interior94532100000
24Juego de paletas de carbono90134700007
28Tapa lateral00070516300
29Tornillo hexagonal interior94537200000
30Junta00890116300
61Tapa de filtro00480027400
67Muelle de presión00900016300
69Casquillo tensor95200900000
72Cartucho de filtro (1 unidad)90951900000
76Tornillo hexagonal interior94532500000
77Anillo de junta94802100000
78Junta tórica91316100000
83Cubierta del aparato00680027400
84Tiras de amortiguación06090116300
85Amortiguador de goma74131050000
86Arandela94940200000
87Tuerca hexagonal94700100000
88Cubierta frontal00680127400
91Pieza de orma de goma95192200000
94Pie de motor01510027400
95Pieza de orma de goma95192100000
96Pieza distanciadora06800027600
97Tornillo hexagonal interior94532300000
98Arandela94945100000
102Pieza de goma distanciadora96810400000
103Bulón02960016300
124Válvula reguladora de vacío73600199613
128Válvula de barrido72750206000
132Tornillo de cierre95123200000
133Tornillo de cierre95122400000
200Piezas de fijación de la cubierta frontal (kit)56800027300

Transcripción de la lista estándar citada. Las denominaciones siguen el documento original. Las hojas de variantes se consultan por separado; confirma índice, serie y referencia vigente antes de pedir.

Contrastar con el despiece completo ↗

Kit de mantenimiento 57330027400

El kit de servicio debe seleccionarse para VT 4.16. La tienda oficial identifica para este kit cartucho filtrante, juntas y juego de paletas. Comprueba el contenido y la compatibilidad de la ejecución concreta al solicitarlo.

Qué enviar para identificar el recambio

Fotografía legible de la placa, número de serie, modelo completo con sufijo, índice del despiece y posición de la pieza. Una referencia histórica ayuda a identificar el componente; su sustitución vigente se confirma con el fabricante.

Variantes que requieren comprobar el despiece

El documento distingue la ejecución estándar, versiones monofásicas /XX y la variante /0-34 de mayor caudal. No se deben trasladar automáticamente los datos de motor o las piezas específicas entre ellas. La lámina compartida con la VT 4.10 tampoco implica que sus paletas y filtros sean iguales.

Variantes de la VT 4.16 Qué cambia respecto al estándar
La ejecución importa / Hoja original del fabricante

Variantes de la VT 4.16Qué cambia respecto al estándar

La hoja distingue las ejecuciones monofásicas /XX y la /0-34 de mayor caudal. El documento también contiene VT 4.10: sigue exclusivamente el bloque VT 4.16 que corresponda a la variante de tu placa.

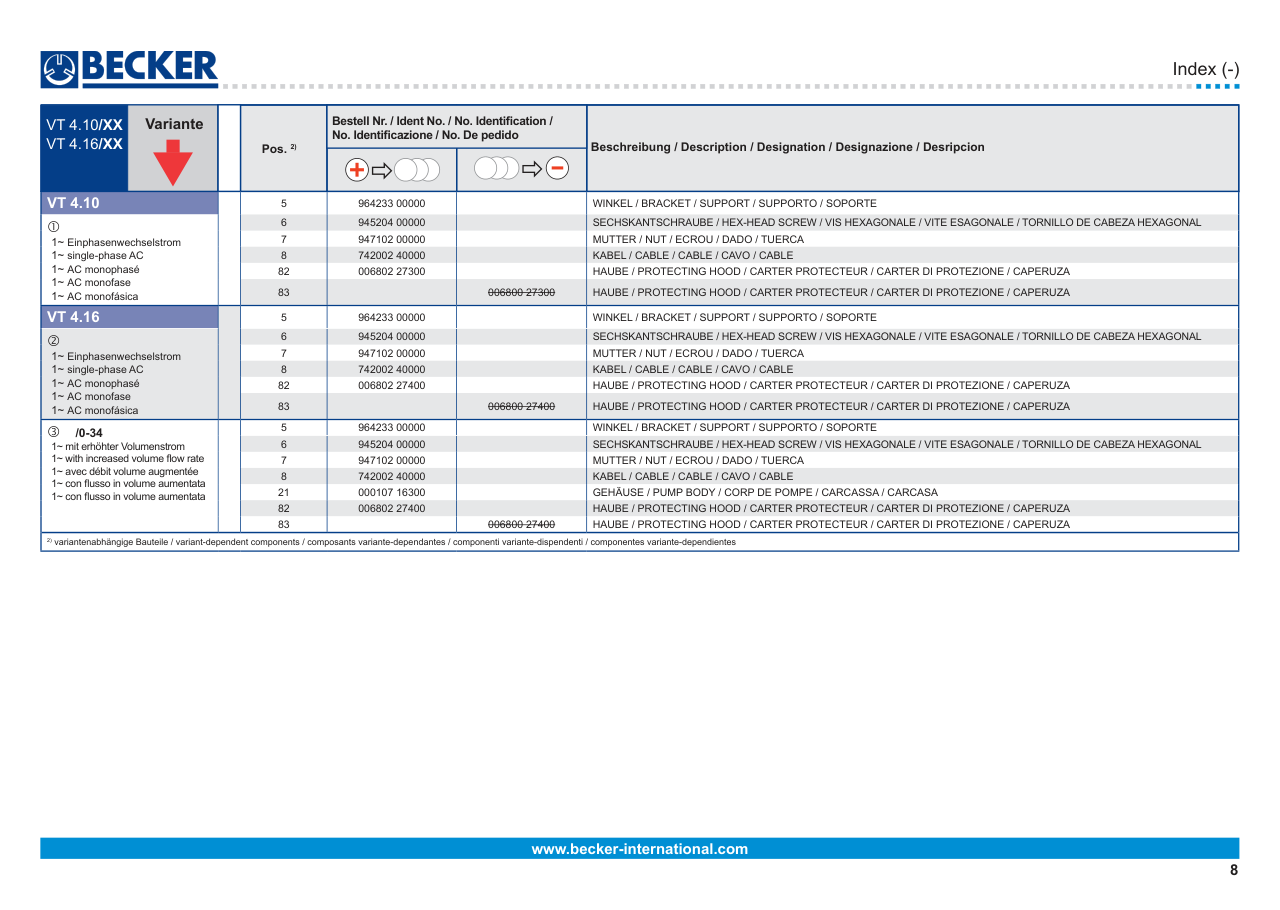

Tabla original de variantes BECKER VT 4.16, con columnas de componentes añadidos y retirados
Hoja 8 del despiece 28000027302, Index (−), 05/2014. Pulsa para ampliar.

Columna «+»

Identifica las piezas que la hoja incorpora para la variante indicada. Relaciónalas con la posición del despiece y con el bloque correcto del modelo.

Columna «−»

Identifica los componentes retirados o sustituidos respecto a la configuración base. Una referencia tachada en esta columna no debe interpretarse como una pieza que añadir.

El motor se identifica aparte

La hoja de variantes no sustituye la placa ni el esquema eléctrico del motor suministrado. Capacidad de condensador, tensión, corriente y bornes se confirman con esa documentación.

Documentación BECKER

El equipo, explicadoLos documentos, a tu alcance

Consulta primero los datos de esta landing y utiliza la documentación específica para instalar, comparar o mantener la VT 4.16.

Despiece original y catálogo de piezas

Documento 28000027302, Index (−), 05/2014. Incluye VT 4.10 y VT 4.16; utiliza la columna del modelo correcto y la hoja de variante. Contrasta su índice con la placa antes de intervenir.

Abrir despiece VT 4.16 PDF ↗

Ficha técnica actual

Edición 29.10.2025, en español. Rendimiento, plano dimensional y curvas de la VT 4.16 estándar.

Abrir ficha VT 4.16 PDF ↗
Otras ediciones e idiomas de VT 4.16

Archivo de documentación. Las ediciones históricas pueden describir otras configuraciones.

Fuentes técnicas: ficha BECKER VT 4.16, 29.10.2025, y página oficial BECKER. Revisado el 19 de octubre de 2026.

Línea de producción en una planta industrial
+1.000equipos suministrados por Exportvacio

Cifra acumulada de suministro comunicada por Exportvacio · Octubre de 2026

Experiencia al servicio de tu industria

Tu partner de confianza
en Latinoamérica

Un suministro industrial empieza con la elección correcta y continúa con los repuestos, la documentación y el soporte. En Exportvacio ponemos esa experiencia al servicio de las industrias que exigen continuidad.

MAKE IT BETTER MAKE IT BECKER

Suministro internacionalRepuestos identificadosDocumentación técnica
Antes de decidir / Respuestas técnicas

Preguntas sobre la VT 4.16Equipo, proceso y mantenimiento

¿Qué caudal tiene la BECKER VT 4.16?

La ficha estándar publica 16 m³/h a 50 Hz y 19 m³/h a 60 Hz. Son valores nominales; el caudal útil a la presión del proceso se consulta en las curvas.

¿Qué significa 150 mbar absolutos?

Es una presión medida respecto al vacío absoluto. Con una atmósfera de referencia de 1000 mbar equivale a una diferencia de 850 mbar, aproximadamente −0,85 bar relativos. La presión atmosférica local cambia con la altitud y el tiempo; no debe confundirse presión absoluta con relativa.

¿Entrega el caudal nominal a 150 mbar?

No. El caudal nominal y la presión final son extremos distintos de la caracterización del equipo. Para elegir una bomba hay que consultar cuánto caudal entrega a la presión de trabajo requerida.

¿Necesita aceite de bombeo?

La cámara de bombeo funciona en seco con paletas autolubricantes. Esto no elimina las operaciones de mantenimiento ni autoriza a añadir lubricantes a la cámara. Sigue el manual de la ejecución instalada.

¿Puede trabajar continuamente?

La familia se destina a servicio continuo dentro de las condiciones admitidas por el fabricante. Confirma presión, temperatura, ventilación, altitud, medio aspirado y características de la ejecución antes de cerrar la selección.

¿Qué conexión de aspiración lleva?

El plano de la VT 4.16 estándar identifica G ½″ en el punto 1. No es la rosca del filtro exterior ni una especificación universal para cualquier sufijo de modelo.

¿El filtro F10 sustituye al cartucho interior?

No. El F10 es un accesorio exterior con su propio cartucho. El filtro interior de la bomba se identifica como posición 72, referencia 90951900000 en el despiece citado. Son componentes diferentes.

¿Qué juego de paletas corresponde a la VT 4.16?

El despiece documentado identifica el juego 90134700007 en la posición 24. Antes de pedirlo se comprueban modelo completo, índice, variante y serie; una referencia de un despiece histórico no acredita todas las ejecuciones.

¿Cuándo se revisan las paletas?

El manual de familia 28200000200, edición 10.03.2023, publica inspección de paletas a las 3.000 horas para VT. El estado y las condiciones de uso pueden exigir actuación antes. Las horas no son una garantía de duración.

¿Cuál es el límite de desgaste de las paletas?

El manual publica un ancho mínimo de 21 mm para este tamaño estándar. No es la longitud nominal de una paleta nueva. La comprobación y sustitución deben seguir el procedimiento del fabricante.

¿Cada cuánto hay que limpiar el filtro?

El plan del manual señala intervalos de 40–200 horas para comprobación y limpieza, según condiciones. Exige limpieza como mínimo cada 200 horas y antes cuando el aire lo requiera. Un cartucho dañado o que continúa obstruido tras la limpieza debe sustituirse.

¿Las paletas de la VX 4.16 sirven en la VT 4.16?

No deben intercambiarse. El manual distingue las paletas VT y VX, aunque ambos tamaños compartan valores nominales de caudal o límites de desgaste. Selecciona la referencia por la identificación de la unidad.

¿En qué cambia la VX 4.16?

La VX 4.16 publica 100 mbar absolutos de presión final frente a los 150 mbar de la VT. El manual también distingue intervalos de mantenimiento. Compara curvas, ejecución y ciclo antes de sustituir una por otra.

¿Se puede añadir una cubierta acústica?

El catálogo documenta la SH 20, referencia 76711653901 para este tamaño. Los niveles publicados y su ensayo figuran en el apartado acústico. La instalación debe mantener ventilación y acceso de mantenimiento.

¿Qué alimentación eléctrica debo pedir?

Facilita tensión, fases, frecuencia y destino. El motor, corriente, protección y esquema de conexión se verifican en la placa y documentación de la unidad. No existe una conexión eléctrica única que sirva para todas las variantes del modelo.

¿Sirve para cualquier mesa CNC?

Depende de la estanqueidad, el área abierta, la porosidad y el caudal requerido a la presión de fijación. Un útil localizado estanco y una mesa grande con tablero poroso representan demandas muy distintas.

¿Sirve para envasar al vacío?

Hay que distinguir la manipulación de envases mediante ventosas de la evacuación del interior del envase. Si el proceso exige una presión inferior a 150 mbar absolutos, el rango estándar de esta VT no cubre esa exigencia.

¿Puedo instalar dos o tres bombas en paralelo?

Se puede estudiar una configuración con varias unidades, colector, control y reserva. La suma nominal no es el caudal útil a la presión de trabajo. Si una bomba queda reservada, su capacidad no cuenta como servicio disponible.

¿Un tanque permite utilizarla como central hospitalaria?

No por sí solo. Un proyecto de vacío médico requiere una especificación completa del servicio, equipos, redundancia, filtración, control y requisitos aplicables. Un depósito no modifica la presión final de la bomba ni acredita el sistema.

¿Funciona igual en una ciudad situada a gran altitud?

El manual citado publica 800 m sobre el nivel del mar como altitud máxima de instalación de referencia. Para destinos que la superan, comunica la altitud real y solicita validación al fabricante antes de seleccionar.

¿Dónde encuentro el despiece correcto?

Utiliza la placa para identificar modelo completo, índice y variante. En esta landing puedes ampliar la vista original y consultar referencias; para intervenir utiliza la edición completa que corresponde a la unidad. Las variantes monofásicas y otros sufijos pueden tener piezas específicas.

¿Qué datos envío para sustituir mi bomba?

Fotos de las placas de bomba y motor; modelo completo, serie, índice y año; presión de trabajo y aplicación; tensión, fases y frecuencia; dimensiones y conexiones que condicionan el montaje. La apariencia exterior no basta para confirmar una sustitución.

¿Qué necesito para pedir precio y envío a Latinoamérica?

Modelo, cantidad, país y ciudad de destino, aplicación, frecuencia, tensión y fases, accesorios y plazo requerido. Para recambios, añade placa y referencia o posición del despiece. Exportvacio confirma configuración, disponibilidad y opciones de transporte para cada pedido.

Tu consulta técnica / Exportvacio · BECKER

Prepara una consulta completaEquipo, accesorios y destino

Completa los datos que conoces. El botón prepara un mensaje que podrás revisar antes de abrir WhatsApp o tu correo.

Contacto y suministro
Modelo VT 4.16 y condiciones de trabajo
Accesorios para estudiar

Exportvacio · BECKER · Atención y opciones de envío a Latinoamérica. Confirmamos disponibilidad y plazo según configuración y destino. Privacidad.

Ilustración

4.5/5 - (39 votos)
